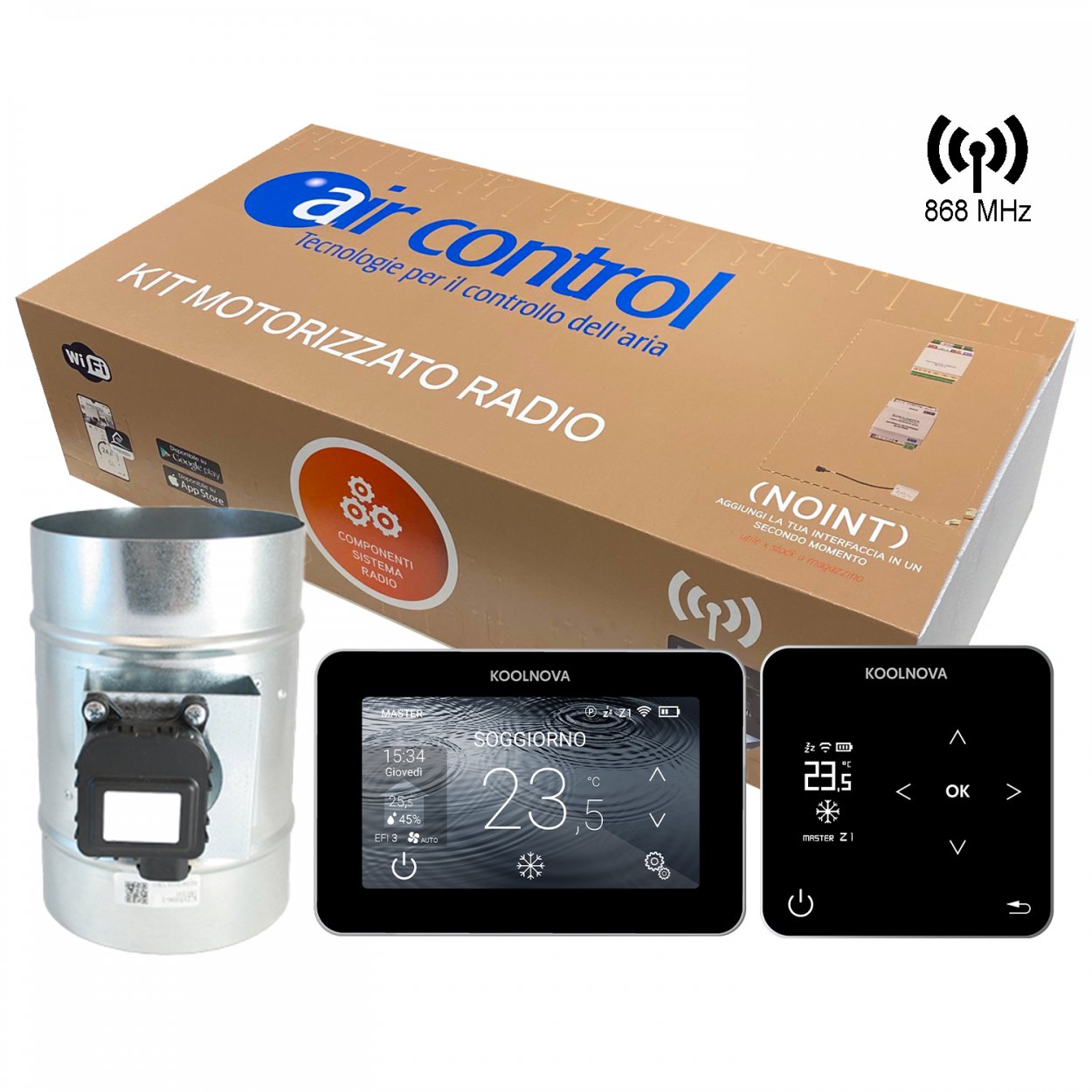

Sterowanie strefowe AirControl dla 2 pomieszczeń

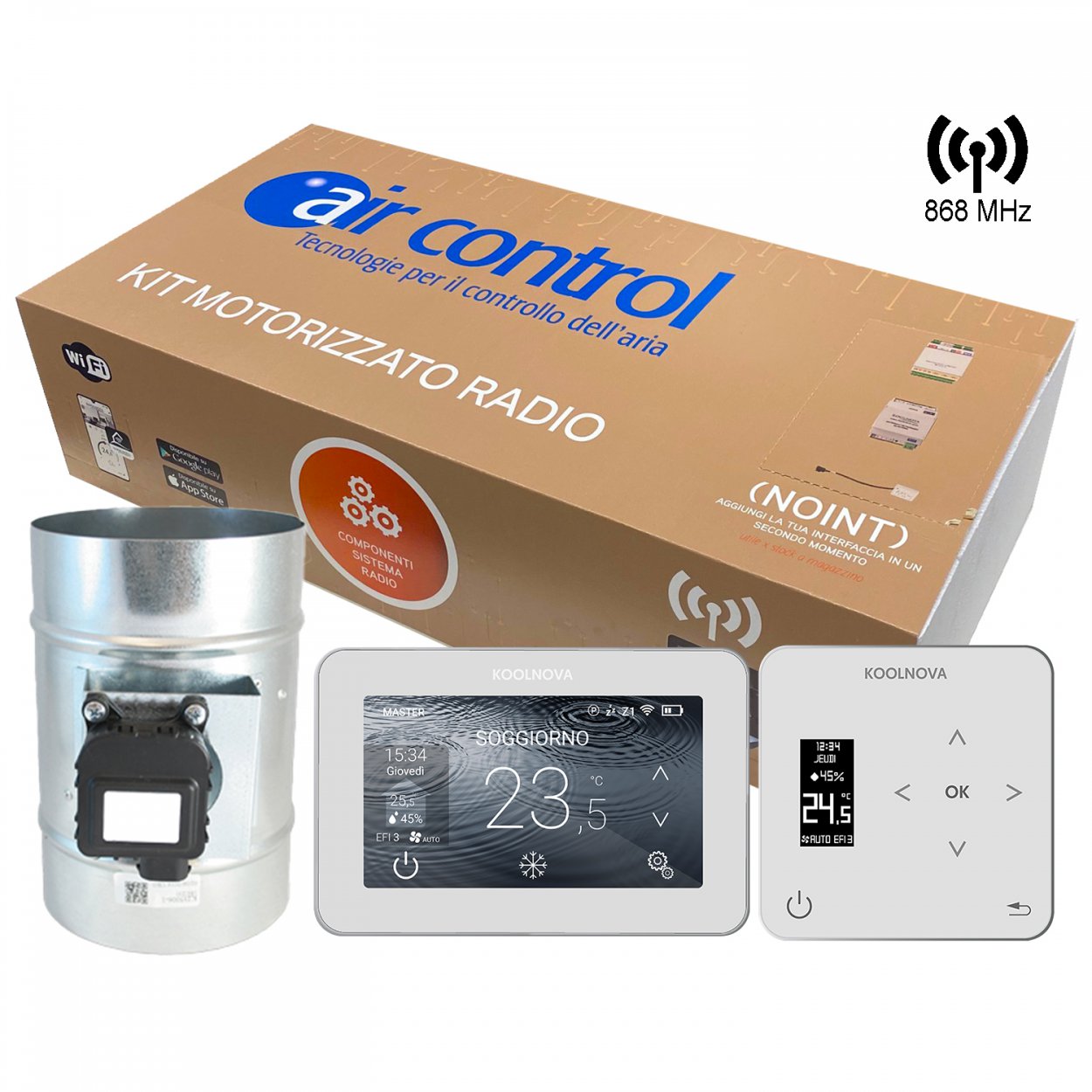

Air Control HiFlow 2-strefowy to zestaw do sterowania systemem do dystrybucji powietrza w dwóch pomieszczeniach osobno. W skład całego zestawu wchodzą:

• 1x moduł centralny z Wi-Fi
• 1x sterownik master
• 1x sterowniki slave
• 2x przepustnice fi 200 z siłownikami
• Interfejs do wybranego urządzenia
• okablowanie

Zestaw jest kompatybilny z urządzeniami takich marek jak: Daikin, Mitsubishi Electric, Mitsubishi Heavy, Samsung, Fujitsu, Toshiba, Hitachi, Hisense, LG, Midea, Panasonic.

Uwaga! Przy zamówieniu należy wskazać model i markę urządzenia zasilającego cały system, aby dopasować właściwy interfejs.

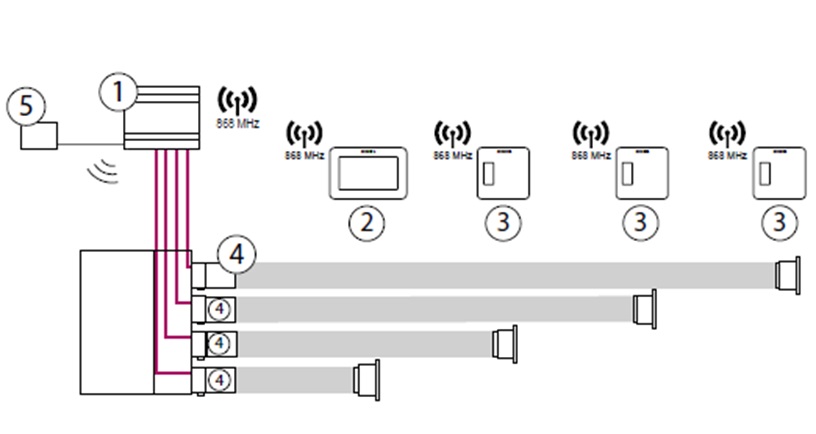

Schemat budowy systemu:

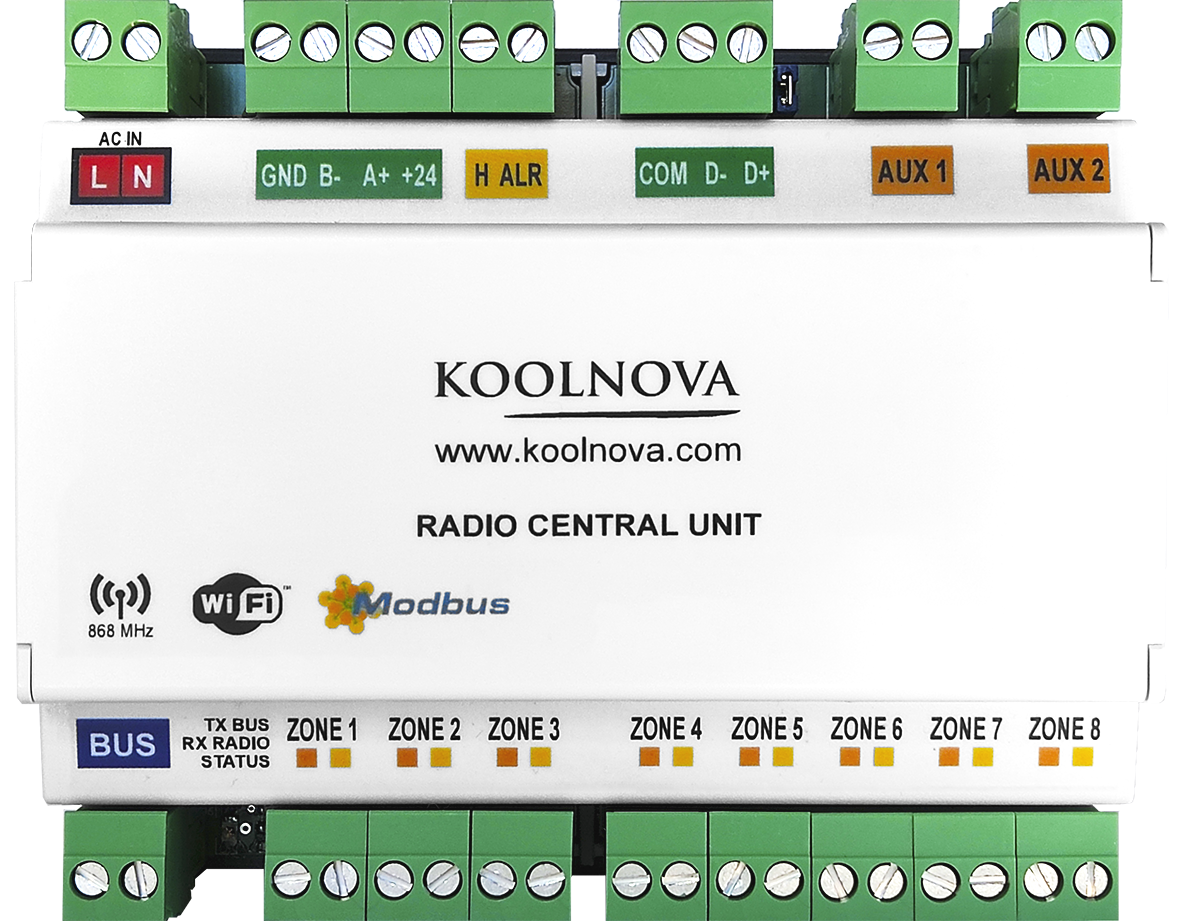

1. Moduł centralny z Wi-Fi

• Dwa przewody bez polaryzacji do łączenia różnych elementów napędzanych silnikiem.
• Wejście dla całkowitego wyłączenia systemu (alarm przeciwpożarowy lub zewnętrzne zał.-wył.).
• Wejście dla czujnika wilgotności (dla płaszczyzny chłodzącej)
• Sterowanie maksymalnie 8 strefami powietrznymi + 8 strefami ogrzewania podłogowego
• Połączenie z termostatami RADIO (maks. 8)
• Moduł Wi-Fi do komunikacji z chmurą KOOLNOVA
• Porty komunikacyjne RS485
• Mróz funkcja ochronna
• V.IN: 100~277 VAC 50/60 Hz / I.IN. maks.: 0,45 A
• Obciążalność AC: 10A/277 VAC / Obciążalność DC: 10A/30VDC Klasa II
• Waga: 270 g
• Wymiary: 90x180x61 mm.

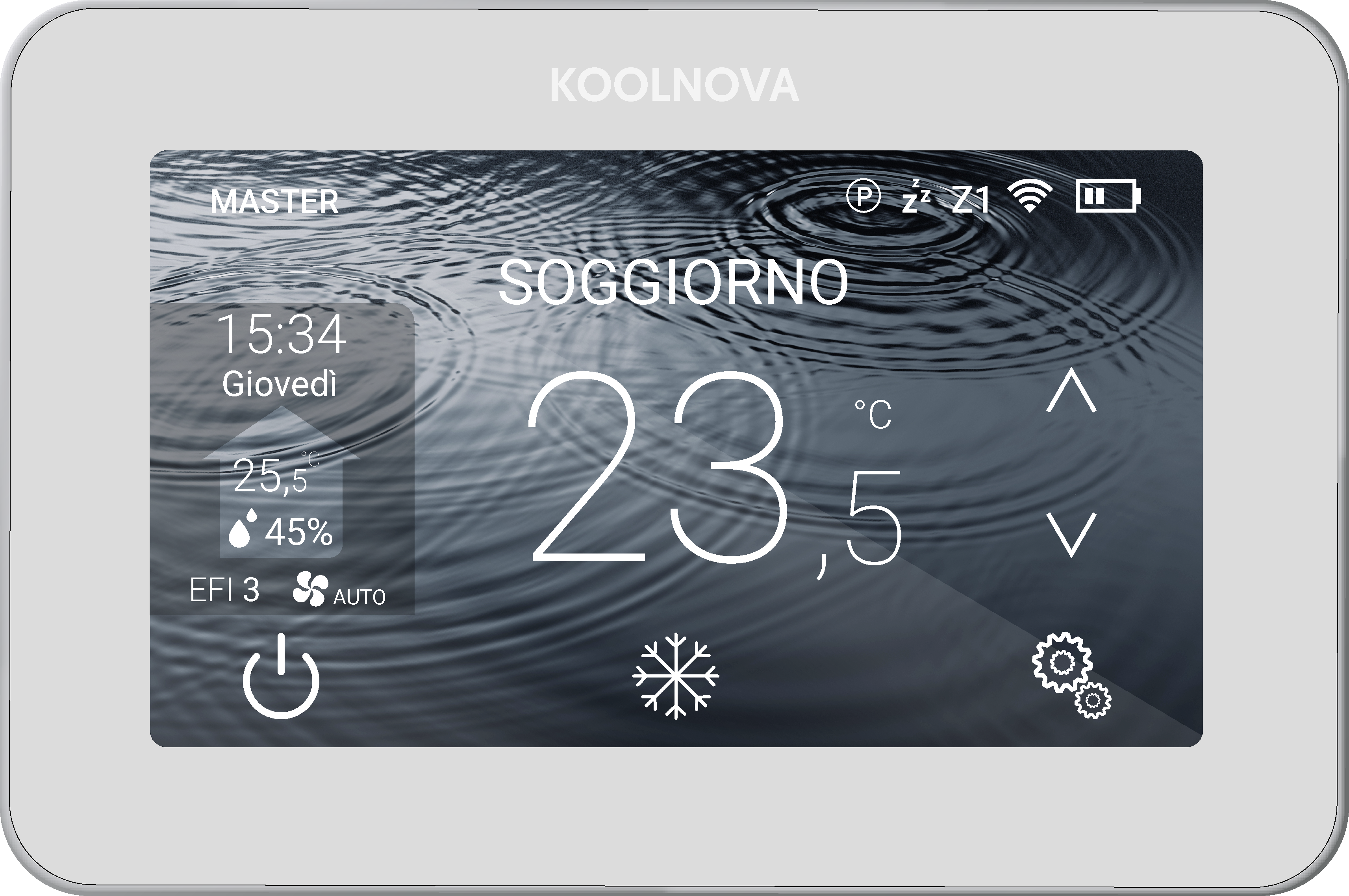

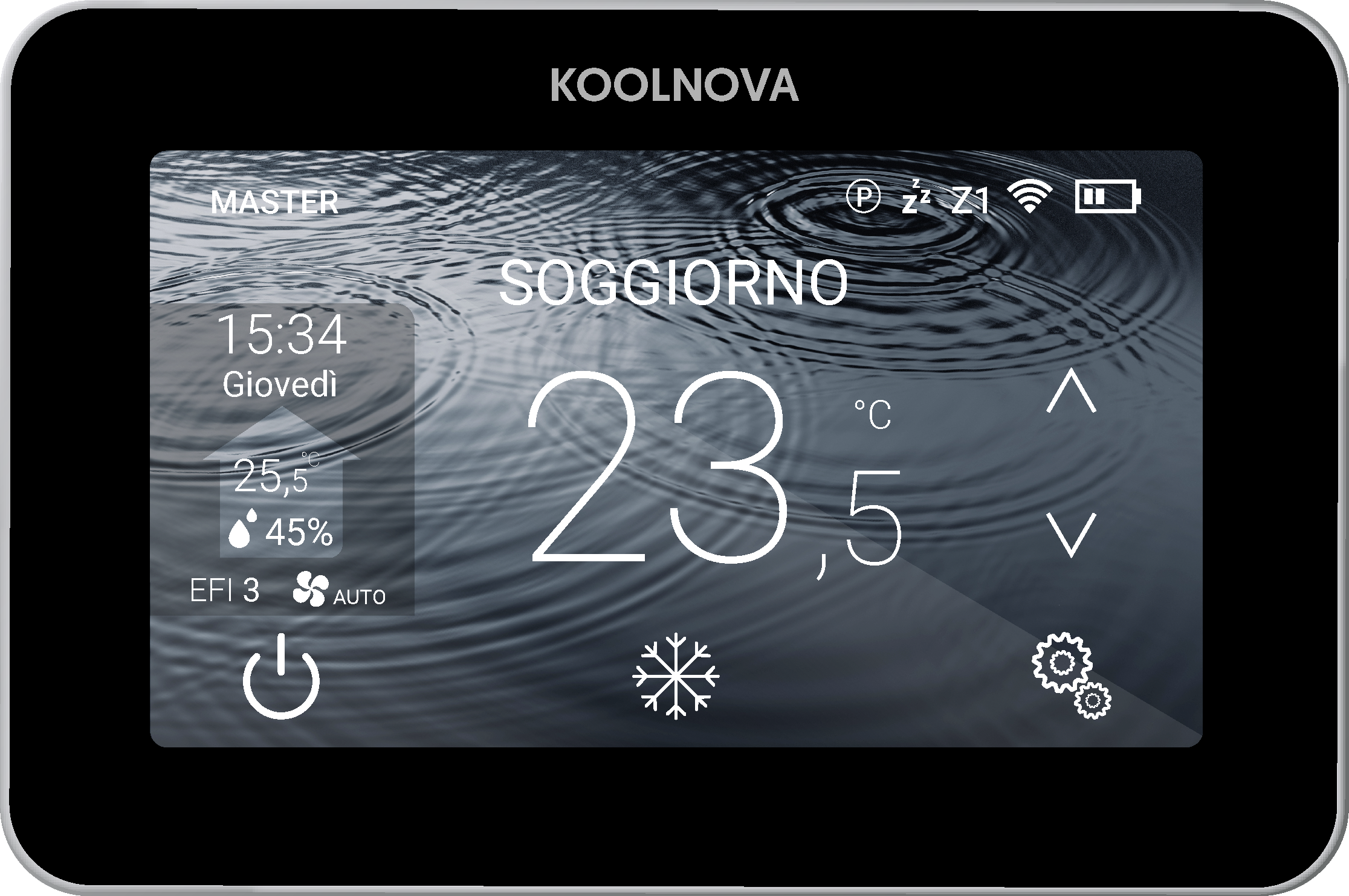

2. Sterownik master

• Montaż natynkowy (wraz z podstawą do montażu na ścianie)
• Wybór nastawy temperatury. Zakresy 0,5°C. Strefa włączenia-wyłączenia i zamknięcie systemu.
• Tryby pracy (zimno/ogrzewanie/ogrzewanie podłogowe i cykle kombinowane) i wydajność systemu.
• Odczyt strefy temperatury otoczenia i wilgotność względna.
• Zarządzanie temperaturą i prędkością maszyny poprzez interfejs komunikacyjny.
• Funkcja SLEEP i programowanie godzinowe.
• 6 języków (hiszpański, włoski, angielski, francuski, portugalski, niemiecki)
• Funkcja ochrony przed zamarzaniem
• Zasilanie urządzenia: 5V, 500mA (min)
• Maksymalne natężenie przepływu na otwartej przestrzeni: 50 m
• Typ sondy: IC
• Kolor: do wyboru biały lub czarny
• Waga: 180g
• Wymiary: 83x124x20,5 mm (ze wspornikiem).

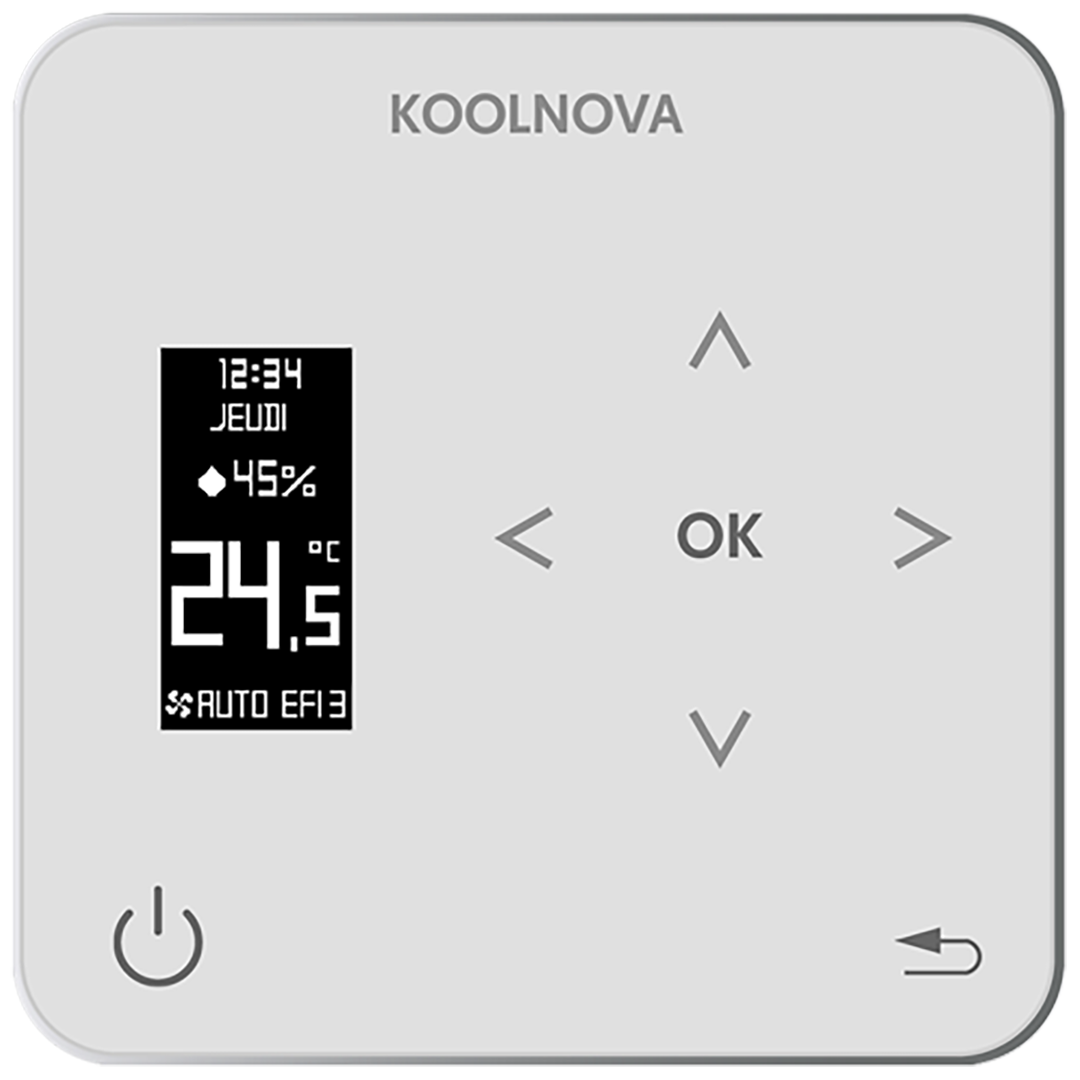

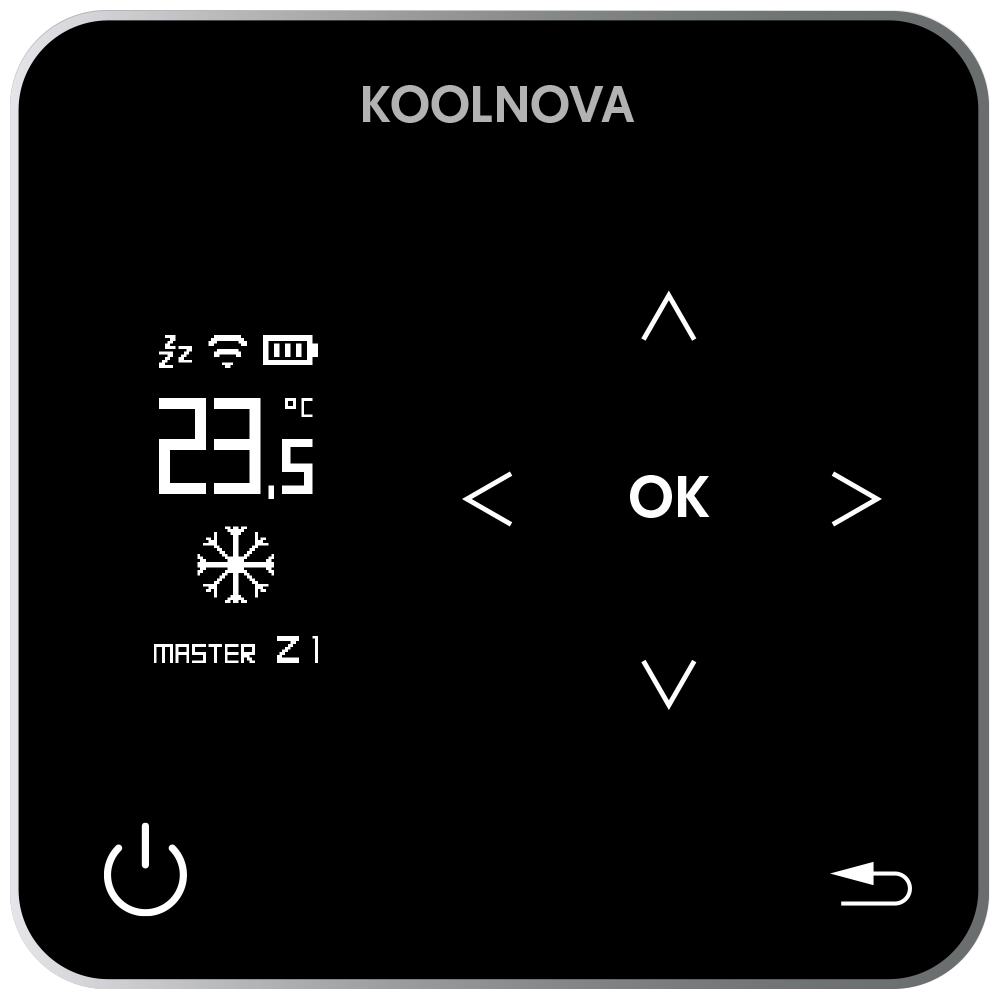

3. Sterownik slave

• Interfejs graficzny z wyświetlaczem OLED o przekątnej 1,3 cala i metalicznym wykończeniem
• Komunikacja radiowa
• Zasilanie z akumulatora litowo-jonowego
• Zawiera wspornik do montażu ściennego i kabel MicroUSB
• Instalacja natynkowa
• Wybór nastawy temperatury
• Temperatura i kontrola prędkości maszyny
• Funkcja SLEEP
• 6 języków (hiszpański, włoski, angielski, francuski, portugalski, niemiecki)
• Kolor: do wyboru biały lub czarny
• Wymiary: 83,5x83,5x19 mm (ze wsparciem).

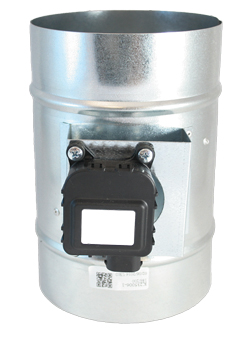

4. Przepustnica z siłownikiem

• Zmotoryzowana przepustnica kanałowa wykonana z blachy stalowej ocynkowanej
• Instalacja do kontrolowania przepływu powietrza
• Możliwość pracy równolegle z innym napędem (1 sterownik obsługuje do 2 silników)
• Średnica Ø 200.

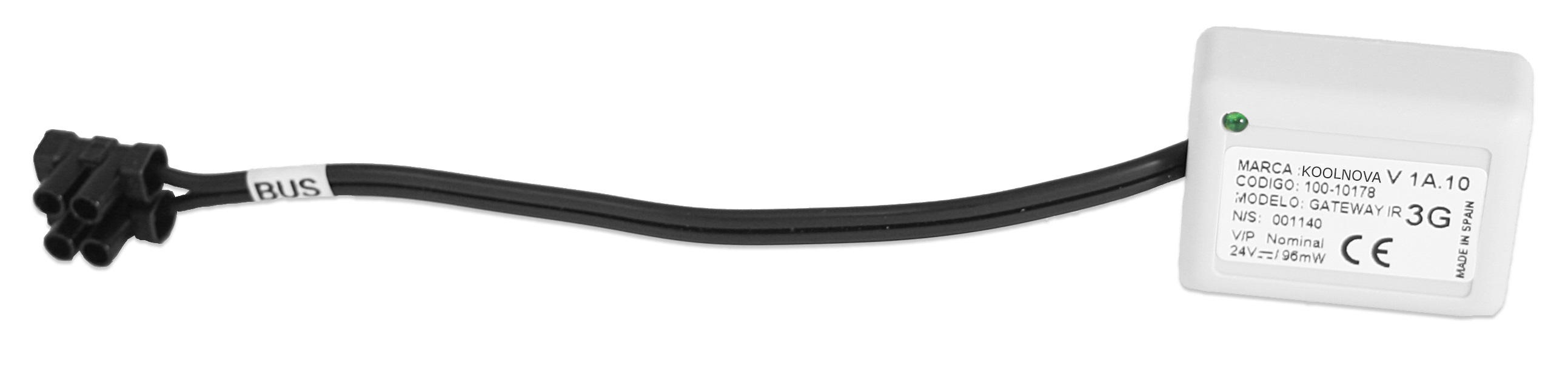

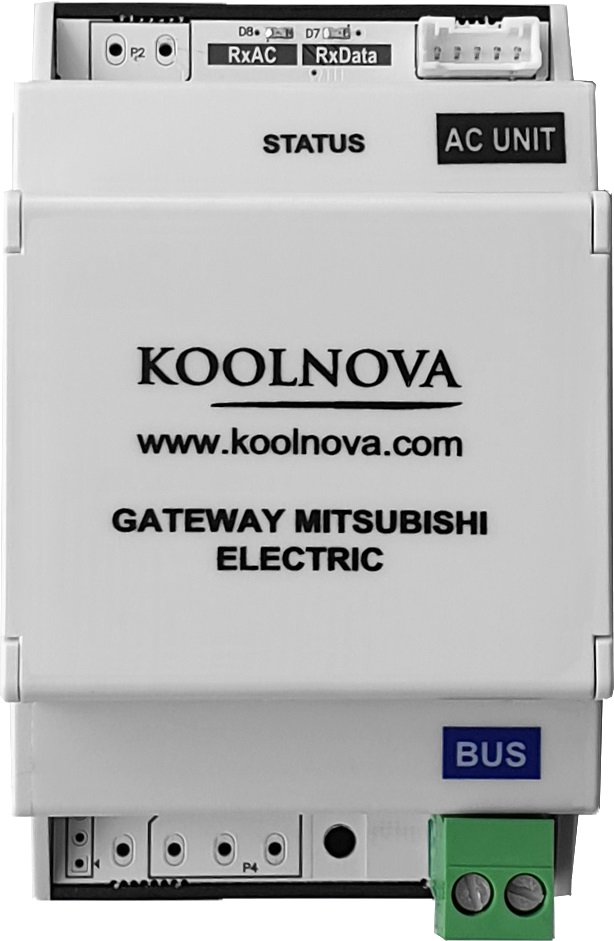

5. Interfejs do urządzenia głównego do wyboru

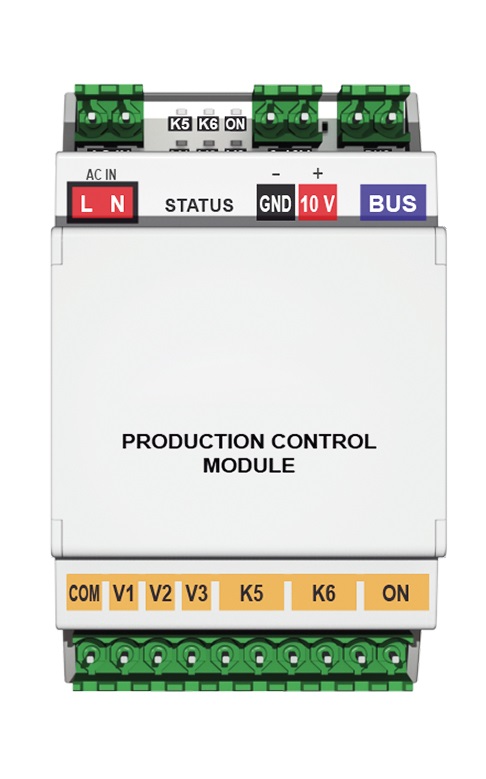

ZDALNE STEROWANIE IR	STEROWANIE PRZEWODOWE CFI	WENTYLATOR WODNY GTP
Połączenie BUS. Dwa przewody bez polaryzacji Z WŁASNYM ZASILANIEM. Nie wymaga zewnętrznego zasilania. Programowanie poprzez sterowanie KOOLNOVA. Wymagany bezprzewodowy odbiornik jednostki AC.	Połączenie BUS. Dwa przewody bez polaryzacji Z WŁASNYM ZASILANIEM. Nie wymaga zewnętrznego zasilania. Programowanie poprzez sterowanie KOOLNOVA. Wymagany bezprzewodowy odbiornik jednostki AC.	Wejście połączenia magistrali Koolnova. Dwa przewody bez polaryzacji. Izolowane wyjście przekaźnikowe do sterowania wł./wył. klimakonwektora. Izolowane wyjście przekaźnikowe dla systemu kontrola produkcji. Izolowane wyjście przekaźnikowe do sterowania 3-biegowego. Wyjście 0-10 V dla prędkości klimakonwektora.
