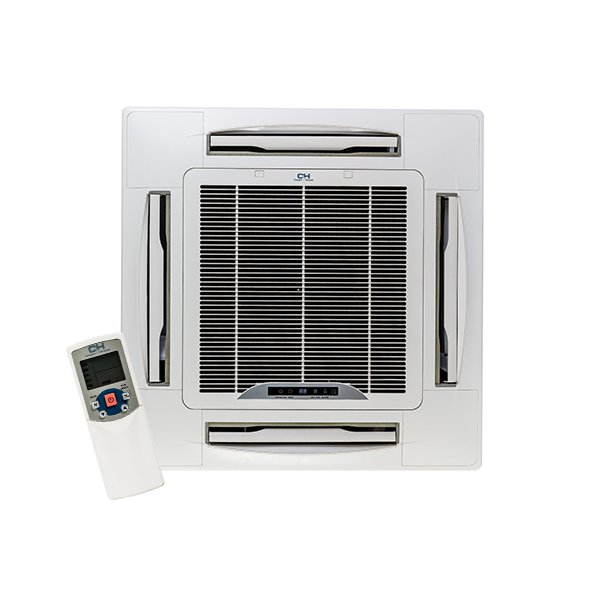

Klimakonwektor kasetonowy CH-FC_0K2 + PANEL T-MBQ4-_
Klimakonwektory kasetonowe serii K2 to urządzenia uniwersalne stosowane zarówno do pomieszczeń biurowych, pokoi hotelowych, sklepów jak i restauracji. Dzięki łatwemu zabudowaniu w przestrzeni sufitu podwieszanego oraz estetycznemu panelowi idealnie się one komponują praktycznie z każdym stylem. Szeroki zakres wydajności nominalnej chłodzenia od 3,0 do 12,9 kW sprawia, że mogą one obsługiwać zarówno niewielkie jak i kilkudziesięciometrowe lokale. Urządzenie wyposażone jest w standardzie w 4 kierunkowy nawiew powietrza, dzięki czemu rozpływ powietrza w pomieszczeniu jest bardzo komfortowy. Klimakonwektor w standardzie sterowany pilotem bezprzewodowym między innymi z możliwością regulacji biegów wentylatora oraz żaluzji kierunkowych. Dodatkowo urządzenia posiada w standardzie pompkę skroplin.
- Konstrukcja 2-rurowa
- Zmywalny filtr wstępny
- Bezprzewodowy pilot na podczerwień
- Wielobiegowy silnik wentylatora
- Czterokierunkowy nawiew
- Szeroki zakres wydajności
- Obsługa zewnętrznego zaworu 3-drogowego
- Wbudowana pompka skroplin
Dostępne warianty:
- CH-FC030K2 + PANEL T-MBQ4-03B1
- CH-FC040K2 + PANEL T-MBQ4-03B1
- CH-FC050K2 + PANEL T-MBQ4-03B1
- CH-FC060K2 + PANEL T-MBQ4-02C
- CH-FC060K2 + PANEL T-MBQ4-02C
- CH-FC085K2 + PANEL T-MBQ4-02C
- CH-FC100K2 + PANEL T-MBQ4-02C
- CH-FC120K2 + PANEL T-MBQ4-02C
- CH-FC150K2 + PANEL T-MBQ4-02C
Dane techniczne
| Model | CH-FC30K2 | CH-FC40K2 | CH-FC50K2 | CH-FC060K2 | CH-FC085K2 | CH-FC100K2 | CH-FC120K2 | CH-FC150K2 | |
| Panel | T-MBQ4-03B1 | T-MBQ4-03B1 | T-MBQ4-03B1 | T-MBQ4-02C | T-MBQ4-02C | T-MBQ4-02C | T-MBQ4-02C | T-MBQ4-02C | |
| Przepływ powietrza wysoki/średni/niski | m3/h | 510/440/360 | 680/580/480 | 850/730/600 | 1000/850/720 | 1400/1190/1010 | 1600/1360/1150 | 2000/1700/1440 | 2550/2170/1840 |
| Chłodzenie | |||||||||
| Wydajność wysoka/średnia/niska | kW | 3.0/2.8/2.6 | 3.7/3.4/3.1 | 4.5/4.1/3.8 | 5.7/4.7/3.9 | 7.3/6.5/5.7 | 8.2/7.4/6.5 | 10.4/9.3/8.2 | 12.9/11.5/10.2 |
| Przepływ wody | l/h | 8.7 | 10.7 | 12.9 | 980 | 1250 | 1414 | 1787 | 2219 |
| Spadek ciśnienia wody | kPa | 14 | 15 | 16 | 23.8 | 27.0 | 31.2 | 44.0 | 40.0 |
| Grzanie | |||||||||
| Wydajność wysoka/średnia/niska | kW | 4.0/3.5/3.2 | 5.1/4.4/4.0 | 6.0/5.16/4.7 | 9.7/7.7/6.3 | 12.4/9.9/8.1 | 13.9/11.1/9.0 | 17.6/14.1/11.4 | 17.6/14.1/11.4 |
| Spadek ciśnienia wody | kPa | 14 | 15 | 16 | 16.4 | 14.6 | 14.8 | 34.7 | 36.7 |
| Zasilanie | V ~Hz/faza | 230V ~50Hz/1 faza | 230V ~50Hz/1 faza | 230V ~50Hz/1 faza | 230V ~50Hz/1 faza | 230V ~50Hz/1 faza | 230V ~50Hz/1 faza | 230V ~50Hz/1 faza | 230V ~50Hz/1 faza |
| Pobór mocy | W | 35 | 60 | 75 | 125 | 150 | 155 | 190 | 190 |
| Poziom ciśnienia wysoki/średni/niski | dB(A) | 36/32/27 | 42/38/33 | 45/41/36 | 45/41/36 | 47/43/38 | 48/44/39 | 49/45/40 | 50/46/41 |
| Wymiennik | |||||||||
| Ilość rzędów | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 3 | |
| Maksymalne ciśnienie robocze | MPa | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 |
| Panel | |||||||||
| Wymiary (szer. x wys. x głęb.) | mm | 715x123x715 | 715x123x715 | 715x123x715 | 950x45x950 | 950x45x950 | 950x45x950 | 950x45x950 | 950x45x950 |
| Masa | kg | 3 | 3 | 3 | 6.0 | 6.0 | 6.0 | 6.0 | 6.0 |
| Przyłącza | |||||||||
| Przyłącza wodne wlot/wylot | cal | RC3/4 | RC3/4 | RC3/4 | RC3/4 | RC3/4 | RC3/4 | RC3/4 | RC3/4 |
| Odwodnienie | mm | Ø32 | Ø32 | Ø32 | Ø32 | Ø32 | Ø32 | Ø32 | Ø32 |
Funkcje
 Łatwa konserwacja
Konstrukcja urządzenia ułatwiająca czyszczenie i serwis. |
 Kompaktowa konstrukcja
Urządzenie o niewielkich wymiarach ułatwiających transport i montaż. |
 Konstrukcja 2-rurowa
Urządzenie w układzie 2-rurowym. |
 Wbudowana pompka skroplin
Urządzenie wyposażone w pompkę skroplin ułatwiającą odprowadzenie kondensatu. |
 Auto restart
Uruchomienie urządzenia z zapamiętanymi nastawami po zaniku zasilania. |
 Autodiagnoza
Automatyczne wykrywanie usterek oraz komunikowanie błędów odpowiednimi kodami. |
 Start przy obniżonym napięciu
Bezpieczne uruchomienie urządzenia przy obniżonym napięciu zasilania. |
 Zabezpieczenia pracy
Urządzenie wyposażone w funkcje i technologie gwarantujące niezawodność działania oraz zabezpieczające podzespoły. |
 Zmywalny filtr powietrza
Wstępny siatkowy filtr powietrza łatwy w czyszczeniu. |
 Funkcja gorącego startu
Uruchomienie nawiewu w trybie ogrzewania dopiero po wstępnym wygrzaniu wymiennika ciepła. |
 Tryb cichej pracy
Możliwość pracy urządzenia z obniżonym poziomem ciśnienia akustycznego. |
 Kilka prędkości wentylatora
Możliwość regulowania biegów wentylatora oraz intensywności nawiewu powietrza. |
 Tryb Auto
Tryb automatycznej pracy urządzenia. |
 Timer 24
Możliwość zaprogramowania pracy urządzenia (ON/OFF) w zakresie doby. |
 Sygnał pozwolenia na pracę (Opcja)
Możliwość opcjonalnego sterowania urządzeniem przez zewnętrzny sygnał pozwolenia na pracę (np. karta hotelowa, styk okienny). |
 Blokada sterownika
Możliwość blokady klawiatury sterownika (pilota). |
 Sterowanie pilotem
Urządzenie wyposażone w standardzie w pilot bezprzewodowy |
