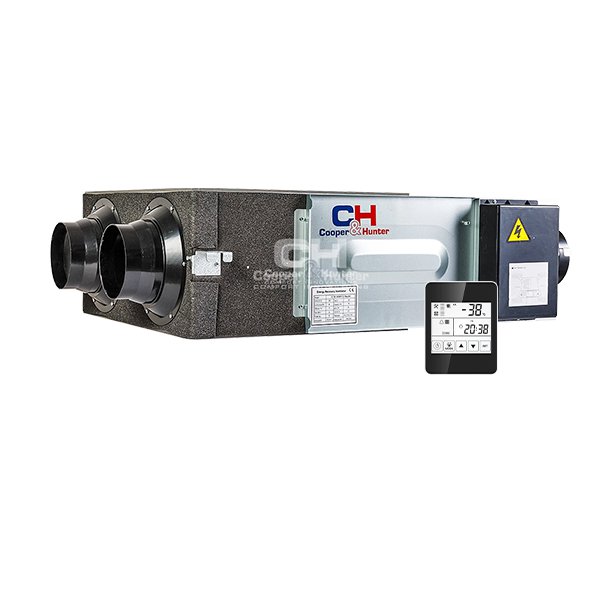

Centrale wentylacyjne serii KDC z okrągłymi króćcami to urządzenia dedykowane do wentylacji mieszkań, domów i niewielkich biur. Rekuperatory występują w wydajnościach od 150 do 1000 m3/h i dzięki wydajnemu wymiennikowi przeciwprądowemu umożliwiają odzysk ciepła na poziomie 75% (temperaturowo). Urządzenia są ponadto łatwe w montażu i oferują wygodne sterowanie standardowym sterownikiem naściennym. Posiada on między innymi funkcje przypomnienia o czyszczeniu filtra i regulator czasowy tygodniowy. Użytkownik ma możliwość wielostopniowej regulacji biegu wentylatorów. Centralę można także doposażyć w czujnik CO2 lub wilgotności powietrza oraz moduł WiFi. Płyta sterująca jest ponadto wyposażona w gniazda sygnałów usterki, pracy oraz wejście ON/OFF, a także gniazdo komunikacyjne RS485 (do wydajności 6.5).
- Przeciwprądowy wymiennik ciepła o wysokiej efektywności
- Króćce okrągłe
- Wydajności od 150 do 1000 m3/h
- Funkcja „by-pass”, ominięcie wymiennika w zależności od parametrów powietrza
- Możliwość regulacji prędkości wentylatora: 10 stopni
- Wymiennik celulozowy o wysokiej sprawności i niskich oporach
- Wyciszona konstrukcja obudowy
- Standardowy sterownik naścienny
- Możliwość opcjonalnego sterowania za pomocą nowoczesnego dotykowego sterownika naściennego
- Możliwość doposażenia w czujnik CO2 lub wilgotności powietrza
Dostępne warianty:
- CH-HRV1.5KDC
- CH-HRV2.5KDC
- CH-HRV3.5KDC
- CH-HRV5KDC
- CH-HRV6.5KDC
- CH-HRV8KDC
- CH-HRV10KDC
- CH-HRV15KDC
- CH-HRV20KDC
Dane techniczne
| Model | CH-HRV1.5KDC | CH-HRV2.5KDC | CH-HRV3.5KDC | CH-HRV5KDC | CH-HRV6.5KDC | CH-HRV8KDC | CH-HRV10KDC | |
| Przepływ powietrza | m3/h | 150 | 250 | 350 | 500 | 650 | 800 | 1000 |
| Entalpia | ||||||||
| Grzanie | % | 70 | 70 | 69 | 67 | 68 | 71 | 71 |
| Chłodzenie | % | 63 | 63 | 66 | 62 | 62 | 65 | 65 |
| Odzysk temperatury | % | 75 | 75 | 75 | 75 | 75 | 75 | 75 |
| Poziom ciśnienia akustycznego | db(A) | 23 | 24 | 28 | 30 | 32 | 35 | 35 |
| Wymiennik | ||||||||
| Spręż | Pa | 75 | 85 | 90 | 100 | 70 | 120 | 85 |
| Zasilanie | F/V/Hz | 220V/50Hz/1F | 220V/50Hz/1F | 220V/50Hz/1F | 220V/50Hz/1F | 220V/50Hz/1F | 220V/50Hz/1F | 220V/50Hz/1F |
| Pobór mocy nominalny | W | 51 | 81 | 112 | 143 | 205 | 290 | 305 |
| Przewód zasilający | mm2 | 2x1.5 mm2 | 2x1.5 mm2 | 2x1.5 mm2 | 2x1.5 mm2 | 2x1.5 mm2 | 2x1.5 mm2 | 2x1.5 mm2 |
| Przewód komunikacyjny | mm2 | 2x0.5 mm2 | 2x0.5 mm2 | 2x0.5 mm2 | 2x0.5 mm2 | 2x0.5 mm2 | 2x0.5 mm2 | 2x0.5 mm2 |
| Sterownik standardowy | TAK (7-dniowy zegar) | TAK (7-dniowy zegar) | TAK (7-dniowy zegar) | TAK (7-dniowy zegar) | TAK (7-dniowy zegar) | TAK (7-dniowy zegar) | TAK (7-dniowy zegar) | |
| Sterownik dotykowy | TAK (7-dniowy zegar) | TAK (7-dniowy zegar) | TAK (7-dniowy zegar) | TAK (7-dniowy zegar) | TAK (7-dniowy zegar) | TAK (7-dniowy zegar) | TAK (7-dniowy zegar) | |
| BMS Modbus | TAK | TAK | TAK | TAK | TAK | NIE | NIE | |
| Typ wentylator | DC Inverter | DC Inverter | DC Inverter | DC Inverter | DC Inverter | DC Inverter | DC Inverter | |
| Ilość biegów wentylatora | 10 | 10 | 10 | 10 | 10 | 10 | 10 | |
| Wi-fi | Opcjonalnie | Opcjonalnie | Opcjonalnie | Opcjonalnie | Opcjonalnie | Opcjonalnie | Opcjonalnie | |
| Bypass | TAK (automatyczne z regulowanym zakresem) | TAK (automatyczne z regulowanym zakresem) | TAK (automatyczne z regulowanym zakresem) | TAK (automatyczne z regulowanym zakresem) | TAK (automatyczne z regulowanym zakresem) | TAK (automatyczne z regulowanym zakresem) | TAK (automatyczne z regulowanym zakresem) | |
| Odszranianie | TAK (automatyczne z regulowanym zakresem) | TAK (automatyczne z regulowanym zakresem) | TAK (automatyczne z regulowanym zakresem) | TAK (automatyczne z regulowanym zakresem) | TAK (automatyczne z regulowanym zakresem) | TAK (automatyczne z regulowanym zakresem) | TAK (automatyczne z regulowanym zakresem) | |
| Kontrola poziomu CO2 | Opcjonalnie | Opcjonalnie | Opcjonalnie | Opcjonalnie | Opcjonalnie | Opcjonalnie | Opcjonalnie | |
| Czujnik wilgotności | Opcjonalnie | Opcjonalnie | Opcjonalnie | Opcjonalnie | Opcjonalnie | Opcjonalnie | Opcjonalnie | |
| Zabezpieczenie przeciwpożarowe | TAK (1 wyjście kontaktowe) | TAK (1 wyjście kontaktowe) | TAK (1 wyjście kontaktowe) | TAK (1 wyjście kontaktowe) | TAK (1 wyjście kontaktowe) | TAK (1 wyjście kontaktowe) | TAK (1 wyjście kontaktowe) | |
| Waga netto | kg | 25 | 29 | 37 | 43 | 64 | 71 | 83 |
| Wymiary (szer. x wys. x dł.) | mm | 808x264x580 | 882x270x599 | 882x270x804 | 962x270x904 | 1222x340x884 | 1322x388x884 | 1322x388x1134 |
| Króćce przyłączeniowe | mm | 150 | 150 | 150 | 200 | 200 | 250 | 250 |
| Filtr | mm | SP-180x446x6 | SP-180x446x6 | SP-180x670x6 | SP-180x770x6 | SP-168x760x6 | SP-190x760x6 | SP-190x1010x6 |
Funkcje
 Łatwa konserwacja
Konstrukcja urządzenia ułatwiająca czyszczenie i serwis. |
 Kompaktowa konstrukcja
Urządzenie o niewielkich wymiarach ułatwiających transport i montaż. |
 Regulowany spręż
Jednostka z możliwością regulacji sprężu dyspozycyjnego wentylatora. |
 Przeciwprądowy wymiennik ciepła
Urządzenie z przeciwprądowym wymiennikiem ciepła. |
 Okrągłe króćce Urządzenie z okrągłymi króćcami przyłączeniowymi. |
 Tryb cichej pracy
Możliwość pracy urządzenia z obniżonym poziomem ciśnienia akustycznego. |
 Kilka prędkości wentylatora
Możliwość regulowania biegów wentylatora oraz intensywności nawiewu powietrza. |
 Tryb Auto
Tryb automatycznej pracy urządzenia. |
Czujnik CO2 (opcja) Możliwość doposażenia w opcjonalny czujnik CO2. |
Czujnik wilgotności (opcja) Możliwość doposażenia w opcjonalny czujnik wilgotności powietrza |
|
Funkcja Bypass Możliwość uruchomienia obejścia przepływu powietrza (bypass). |
 Autodiagnoza
Automatyczne wykrywanie usterek oraz komunikowanie błędów odpowiednimi kodami. |
 Zabezpieczenia pracy
Urządzenie wyposażone w funkcje i technologie gwarantujące niezawodność działania oraz zabezpieczające podzespoły. |
 Start przy obniżonym napięciu
Bezpieczne uruchomienie urządzenia przy obniżonym napięciu zasilania. |
 Inteligentny system odszraniania
Automatyczne i inteligentne odszranianie urządzenia przez odwrócenie obiegu. |
 Timer 24
Możliwość zaprogramowania pracy urządzenia (ON/OFF) w zakresie doby. |
 Timer tygodniowy
Możliwość zaprogramowania pracy urządzenia (ON/OFF) indywidualnie na każdy dzień tygodnia. |
 Blokada sterownika
Możliwość blokady klawiatury sterownika (pilota). |
 Integracja BMS (Opcja)
Możliwość opcjonalnego zdalnego kontrolowania pracy i sterowania urządzeniem. |
 Sterowanie WiFi (Opcja)
Możliwość opcjonalnego zdalnego sterowania urządzeniem z poziomu smartfona. |
|
Sygnał usterki Urządzenie z sygnałem wyjściowym informującym o usterce urządzenia. |
Sterowanie sterownikiem naściennym
Urządzenie w standardzie wyposażone w przewodowy kontroler naścienny. |
Wentylatory DC Urządzenie wyposażone w wentylatory DC. |
