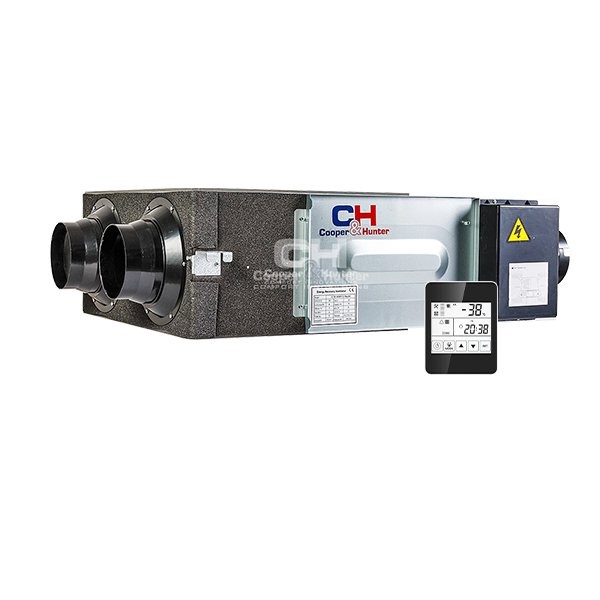

Centrale wentylacyjne serii K2 z okrągłymi króćcami to urządzenia dedykowane do wentylacji mieszkań, domów i niewielkich biur. Rekuperatory występują w wydajnościach od 200 do 1300 m3/h i dzięki wymiennikowi krzyżowemu umożliwiają odzysk ciepła na poziomie 70% (temperaturowo). Urządzenia są ponadto łatwe w montażu i oferują wygodne sterowanie standardowym sterownikiem naściennym. Posiada on między innymi funkcje przypomnienia o czyszczeniu filtra i regulator czasowy tygodniowy. Użytkownik ma możliwość trzystopniowej regulacji biegu wentylatorów. Centralę można także doposażyć w czujnik CO2 lub wilgotności powietrza oraz moduł WiFi. Płyta sterująca jest ponadto wyposażona w gniazda sygnałów usterki, pracy oraz wejście ON/OFF, a także gniazdo komunikacyjne RS485.
- Krzyżowy wymiennik ciepła o wysokiej efektywności
- Króćce okrągłe
- Wydajności od 200 do 1300 m3/h
- Funkcja „by-pass”, ominięcie wymiennika krzyżowego w zależności od parametrów powietrza
- Możliwość regulacji prędkości wentylatora: niski, średni, wysoki
- Wentylatory odśrodkowe o wysokiej sprawności i niskim poborze energii
- Wymiennik celulozowy o wysokiej sprawności i niskich oporach
- Wyciszona konstrukcja obudowy
- Standardowy sterownik naścienny
- Możliwość opcjonalnego sterowania za pomocą nowoczesnego dotykowego sterownika naściennego
- Możliwość doposażenia w czujnik CO2 lub wilgotności powietrza
Dostępne warianty:
- CH-HRV2K2
- CH-HRV3K2
- CH-HRV4K2
- CH-HRV6K2
- CH-HRV8K2
- CH-HRV10K2
- CH-HRV13K2
- CH-HRV15K4*
- CH-HRV15AK4*
- CH-HRV20K4*
- CH-HRV20AK4*
- CH-HRV25K4*
- CH-HRV25AK4*
- CH-HRV30K4*
- CH-HRV30AK4*
*Modele K4 – wymiennik celulozowy,
Modele AK4 – wymiennik aluminiowy
Dane techniczne
| Model | CH-HRV2K2 | CH-HRV3K2 | CH-HRV4K2 | CH-HRV6K2 | CH-HRV8K2 | CH-HRV10K2 | CH-HRV13K2 | |
| Przepływ powietrza | m3/h | 200 | 300 | 400 | 600 | 800 | 1000 | 1300 |
| Entalpia | ||||||||
| Grzanie | % | 59 | 61 | 60 | 61 | 57 | 62 | 59 |
| Chłodzenie | % | 55 | 57 | 57 | 59 | 58 | 58 | 56 |
| Odzysk temperatury | % | 70 | 68 | 69 | 70 | 68 | 70 | 70 |
| Poziom ciśnienia akustycznego | db(A) | 22 | 23 | 25 | 25 | 32 | 32 | 37 |
| Wymiennik | Krzyżowy | Krzyżowy | Krzyżowy | Krzyżowy | Krzyżowy | Krzyżowy | Krzyżowy | |
| Spręż | Pa | 75 | 85 | 88 | 97 | 100 | 86 | 90 |
| Zasilanie | F/V/Hz | 1F / 220V / 50Hz | 1F / 220V / 50Hz | 1F / 220V / 50Hz | 1F / 220V / 50Hz | 1F / 220V / 50Hz | 1F / 220V / 50Hz | 1F / 220V / 50Hz |
| Pobór mocy nominalny | W | 105 | 117 | 150 | 200 | 355 | 440 | 710 |
| Przewód zasilający | mm2 | 3x1.5 | 3x1.5 | 3x1.5 | 3x1.5 | 3x1.5 | 3x1.5 | 3x1.5 |
| Przewód komunikacyjny | mm2 | 2x0.5 | 2x0.5 | 2x0.5 | 2x0.5 | 2x0.5 | 2x0.5 | 2x0.5 |
| Sterownik standardowy | TAK (7-dniowy zegar) | TAK (7-dniowy zegar) | TAK (7-dniowy zegar) | TAK (7-dniowy zegar) | TAK (7-dniowy zegar) | TAK (7-dniowy zegar) | TAK (7-dniowy zegar) | |
| Sterownik dotykowy | Opcja | Opcja | Opcja | Opcja | Opcja | Opcja | Opcja | |
| BMS Modbus | TAK | TAK | TAK | TAK | TAK | TAK | TAK | |
| Typ wentylator | AC | AC | AC | AC | AC | AC | AC | |
| Ilość biegów wentylatora | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Wi-fi | Opcja | Opcja | Opcja | Opcja | Opcja | Opcja | Opcja | |
| Bypass | TAK (automatyczne z regulowanym zakresem) | TAK (automatyczne z regulowanym zakresem) | TAK (automatyczne z regulowanym zakresem) | TAK (automatyczne z regulowanym zakresem) | TAK (automatyczne z regulowanym zakresem) | TAK (automatyczne z regulowanym zakresem) | TAK (automatyczne z regulowanym zakresem) | |
| Odszranianie | TAK (automatyczne z regulowanym zakresem) | TAK (automatyczne z regulowanym zakresem) | TAK (automatyczne z regulowanym zakresem) | TAK (automatyczne z regulowanym zakresem) | TAK (automatyczne z regulowanym zakresem) | TAK (automatyczne z regulowanym zakresem) | TAK (automatyczne z regulowanym zakresem) | |
| Kontrola poziomu CO2 | Opcjonalnie: (ON/OFF z regulowanym zakresem) | Opcjonalnie: (ON/OFF z regulowanym zakresem) | Opcjonalnie: (ON/OFF z regulowanym zakresem) | Opcjonalnie: (ON/OFF z regulowanym zakresem) | Opcjonalnie: (ON/OFF z regulowanym zakresem) | Opcjonalnie: (ON/OFF z regulowanym zakresem) | Opcjonalnie: (ON/OFF z regulowanym zakresem) | |
| Czujnik wilgotności | Opcjonalnie: dodatkowy sterownik | Opcjonalnie: dodatkowy sterownik | Opcjonalnie: dodatkowy sterownik | Opcjonalnie: dodatkowy sterownik | Opcjonalnie: dodatkowy sterownik | Opcjonalnie: dodatkowy sterownik | Opcjonalnie: dodatkowy sterownik | |
| Zabezpieczenie przeciwpożarowe | TAK (1 wyjście kontaktowe) | TAK (1 wyjście kontaktowe) | TAK (1 wyjście kontaktowe) | TAK (1 wyjście kontaktowe) | TAK (1 wyjście kontaktowe) | TAK (1 wyjście kontaktowe) | TAK (1 wyjście kontaktowe) | |
| Waga netto | kg | 23 | 25 | 31 | 36 | 60 | 70 | 79 |
| Wymiary (szer. x wys. x dł.) | mm | 666x264x580 | 744x270x599 | 744x270x804 | 824x270x904 | 1116x388x884 | 1116x388x1134 | 1116x388x1134 |
| Króćce przyłączeniowe | mm | 150 | 150 | 150 | 200 | 250 | 250 | 250 |
| Filtr | mm | G3 446x162x6 | G3 446x165x6 | G3 670x165x6 | G3 770x165x6 | G3 760x249x6 | G3 1010x249x6 | G3 1136x250x6 |
