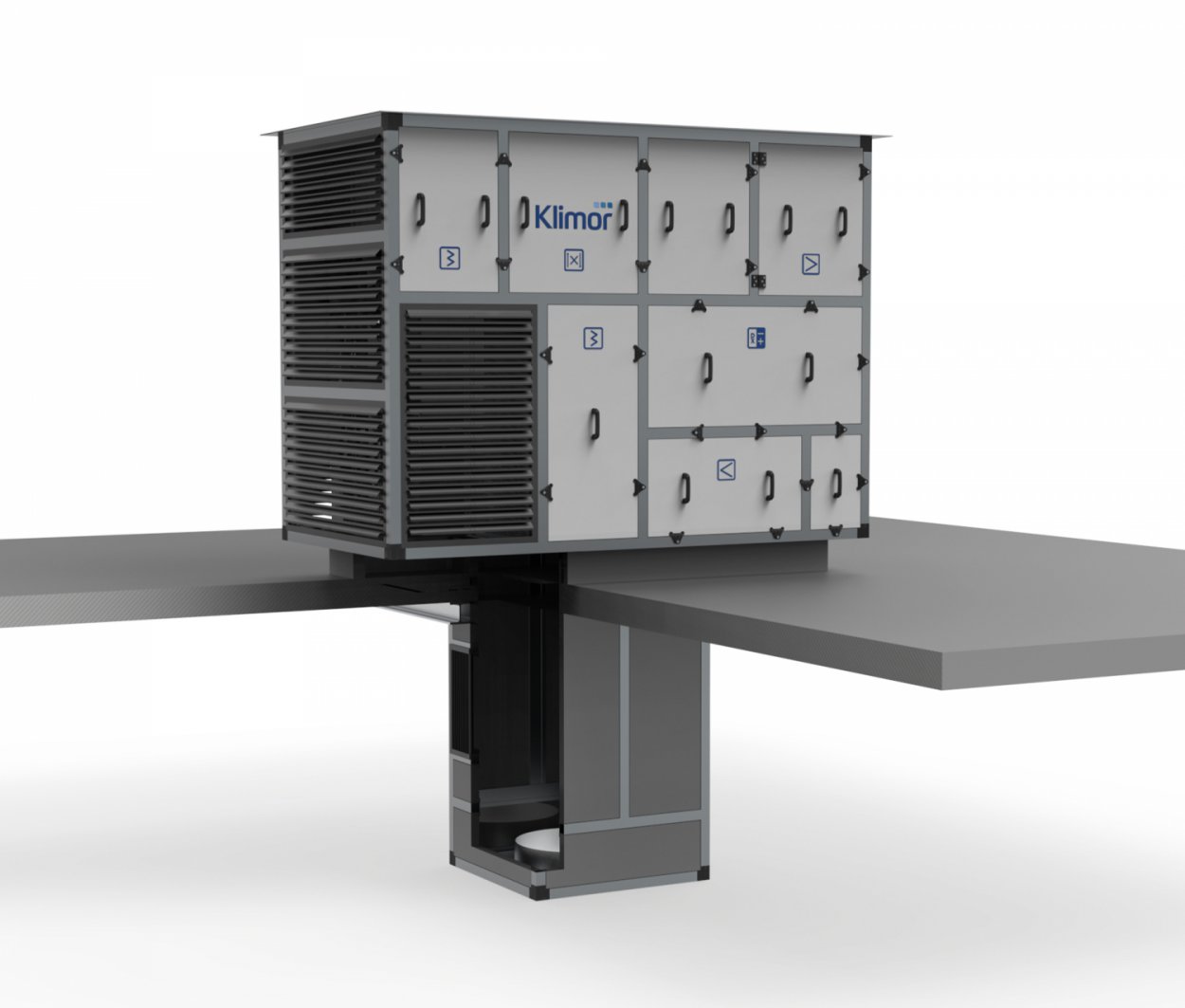

Centrala wentylacyjna EVO-RX HPM Klimor

 (zgodne z normami: PN EN 13053+A1:2011 i PN EN 779:2012)

Zastosowanie

• Systemy wentylacyjne i klimatyzacyjne ze standardowymi wymogami czystości; zastosowanie filtrów wstępnych
• Systemy wentylacyjne i klimatyzacyjne o standardowych lub ściśle określonych wymaganiach czystości powietrza na końcowym etapie filtracji
• Eliminacja zanieczyszczeń obecnych w powietrzu, w tym dymu tytoniowego, pyłu (PM10, PM2,5 – smog), włókien, mikrobiologicznych substancji szkodliwych dla zdrowia ludzkiego typu bakterie, pleśnie, grzyby

Kluczowe zalety

• Znaczne zmniejszenie spadku ciśnienia w porównaniu z filtrami mechanicznymi
• Znaczne zredukowanie zapotrzebowania energii do napędu wentylatora
• Redukcja hałasu wentylatora
• Wkłady filtracyjne podlegają myciu, a nie wymianie

Rodzaje

• G4 / M5 / F7 / F9 klasa filtra związana z prędkością powietrza
• Wersja aktywna i pasywna

• Stale naładowana elektrostatycznie (polaryzowana), aktywna elektroniczna płytka filtruje powierzchnię
• Sekcja jonizująca tworzy intensywne pole elektryczne, które uwalnia elektrony z molekuł i „ładują” one zanieczyszczenia
• Przepływając, powietrze uwalnia naładowane cząstki i są one przechwytywane przez płytki elektrod
• Układ zasilany jest generatorem wysokiego napięcia. Klasa obudowy IP65
• Skolektorowane płytki elektrod są demontowalne i dzięki temu łatwe w utrzymaniu czystości

Parametry powietrza

• Min. / maks. zakres wilgotności względnej przepływającego powietrza 15% ÷ 98%
• Maksymalna temperatura powietrza: 70°C

(acc. EN 13053+A1:2011)

PORÓWNANIE FILTRÓW ELEKTROSTATYCZNYCH I KONWENCJONALNYCH

ŚREDNIA SPRAWNOŚĆ OCZYSZCZANIA I ODPOWIEDNI SPADEK CIŚNIENIA POWIETRZA

KLASYFIKACJA FILTRÓW ELEKTROSTATYCZNYCH

Zastosowanie

• Nisko i średniociśnieniowe systemy wentylacyjne i klimatyzacyjne z ciśnieniem całkowitym do 2000 Pa
• Średniociśnieniowe systemy wentylacyjne i klimatyzacyjne z ciśnieniem całkowitym do 3000 Pa (wykonanie morskie EVO-M)
• Zastosowanie wentylatorów pojedynczych lub zestawów wielowentylatorowych (do 6 w zestawie) w zależności od wielkości centrali i ciśnienia

Rodzaje

• Wentylatory z silnikami AC: Wentylator promieniowy bez obudowy, jednostronnie ssący, typu PLUG, z łopatkami zagiętymi do tyłu
• Wentylatory z silnikami EC: Wentylator promieniowy bez obudowy, jednostronnie ssący typu PLUG, z łopatkami zagiętymi do tyłu
• Wentylatory z silnikami AC (EVO-M wykonanie morskie): Wentylator promieniowy z obudową, dwustronnie ssący, z łopatkami zagiętymi do tyłu

Wentylatory z silnikami AC

• Wentylator i silnik zamontowany na wspólnej ramie, posadowionej na amortyzatorach dla odizolowania drgań od obudowy centrali
• Napęd bezpośredni – wirnik montowany na wale silnika
• Silnik jednobiegowy zgodny z normą IEC
• Silnik przystosowany do zasilania przez falownik (przemiennik częstotliwości) – wyposażenie opcjonalne

Wentylatory z silnikami EC

• Wentylator i silnik na wspólnej ramie zamontowanej bezpośrednio na przeponie sekcji centrali
• Napęd bezpośredni – wirnik montowany na wale silnika
• Silnik jednobiegowy zgodny z normą IEC
• Silnik z zabudowanym sterowaniem i zasilaniem

Wentylatory z silnikami AC

• (EVO-M wykonanie morskie)
• Wentylator i silnik zamontowany na wspólnej ramie, posadowionej na amortyzatorach dla odizolowania drgań obudowy centrali
• Napęd pasowy
• Silnik jednobiegowy lub dwubiegowy w wykonaniu morskim zgodny z normą IEC
• Silnik zamontowany na regulowanej podstawie
• Silnik przystosowany do zasilania przez falownik (przemiennik częstotliwości) – wyposażenie opcjonalne
• Zespól wentylatorowy zabezpieczony przez malowanie farbą epoksydową

Parametry

Wentylatory z silnikami AC

• Napięcie zasilające: 3x400 V / 50 Hz
• Moc znamionowa: 0,75 kW ÷ 15 kW
• Zabezpieczenie typu PTC
• Klasa izolacji uzwojenia silnika: F (zgodna z przemiennikiem częstotliwości)
• Żywotność łożyska: L10 = 20000 h / L50 = 100000 h
• Stopień ochrony: IP55
• Klasa sprawności: IE2 / IE3
• Zakres częstotliwości sterowania przez falownik: 10÷100 Hz
• Min. / maks. temperatura pracy: -30°C / 55°C

Wentylatory z silnikami EC

• Napięcie zasilające: 1x230 V / 3x400 V / 50 Hz
• Moc znamionowa: 0,5 kW ÷ 11,9 kW
• Klasa izolacji uzwojenia silnika: B/ F (zgodna z kontrolerem EC)
• Żywotność łożysk: L10 = 20000h / L50 = 100000 h
• Stopień ochrony: IP54 / IP55
• Klasa sprawności: powyżej IE3
• Czujnik ze standardowym wyjściem analogowym (0÷10 V lub 4÷20 mA)
• Otwarty protokół standardu RS485 MODBUS-RTU
• Min. / maks. temperatura pracy: -25°C / 60°C

Wentylatory z silnikami AC

• (EVO-M wykonanie morskie)
• Napięcie zasilające: 1x230 V / 3x400 V / 3x440 V / 3x690 V – 50 / 60 Hz
• Moc znamionowa: 0,75 kW ÷ 22,5 kW
• Zabezpieczenie typu PTC
• Klasa izolacji uzwojenia silnika: F (zgodna z przemiennikiem częstotliwości)
• Żywotność łożysk: L10 = 20000 h / L50 = 100000 h
• Stopień ochrony: IP55
• Klasa sprawności: IE2
• Zakres częstotliwości sterowania przez falownik: 10÷100 Hz
• Min. / maks. temperatura pracy: -30°C / 55°C

ZAPOTRZEBOWANIE NA MOC W ZALEŻNOŚCI O TEMPERATURY OTACZAJĄCEGO POWIETRZA

• Bezpośredni odzysk energii z powietrza wywiewanego i jej przeniesienie do powietrza nawiewanego bez możliwości odzysku wilgoci
• Oddzielenie strumienia powietrza nawiewanego i wywiewanego
• Zastosowanie w urządzeniach nawiewno-wywiewnych, w konfiguracji wykonania pionowego i poziomego

Wymiennik płytowy krzyżowy

• Pakiet lamelowy wykonany z tłoczonych aluminiowych arkuszy (EVO-S / EVO-H) lub pokrytych epoksydową powłoką (EVO-P) ułożonych naprzemiennie, tworzących kanały dla przepływu powietrza nawiewanego i wywiewanego
• 100% bypass z zainstalowaną przepustnicą na kanale i wymienniku, pozwalający na zmniejszenie lub „wyłączenie” odzyskiwania energii / zabezpieczenie wymiennika przed zamarznięciem
• Odkraplacz i taca ociekowa o trójkierunkowym spadku skroplin, zamontowana w podłodze sekcji centrali
• Taca ociekowa wyposażona w syfon wykonany z polipropylenu

Wymiennik płytowy krzyżowy  przeciwprądowy

• Pakiet lamelowy jest wykonany z tłoczonych aluminiowych arkuszy (EVO-S / EVO-H) lub pokrytych epoksydową powłoką (EVO-P) ułożonych naprzemiennie, tworzących kanały dla przepływu powietrza nawiewanego i wywiewanego
• 100% bypass z zainstalowaną przepustnicą na kanale i wymienniku, pozwalający na zmniejszenie lub „wyłączenie” odzyskiwania energii / zabezpieczenie wymiennika przed zamarznięciem
• Odkraplacz i taca ociekowa o trójkierunkowym spadku skroplin, zamontowana w podłodze sekcji centrali
• Taca ociekowa wyposażona w syfon wykonany z polipropylenu

(Zgodne z normami: PN-EN 308:2011, PN-EN 13053+A1:2011)

Wymiennik płytowy krzyżowy

• Maks. wydajność powietrza: 60000÷70000 m3/h
• Sprawność odzysku ciepła: do 75%
• Szczelność wymiennika dla parametrów nominalnych: do 99,9%
• Maks. prędkość powietrza 4,5 m/s
• Maks. strata ciśnienia: 450 Pa
• Dopuszczalna różnica ciśnień: 2000 Pa
• Min./maks. temperatura pracy: -40°C / +80°C

Wymiennik płytowy krzyżowy  przeciwprądowy

• Maks. wydajność powietrza: 20000 m3/h
• Sprawność odzysku ciepła: do 92%
• Szczelność wymiennika dla parametrów nominalnych: do 99,5%
• Maks. prędkość powietrza 4,5 m/s
• Maks. strata ciśnienia: 400 Pa
• Dopuszczalna różnica ciśnień: 800 Pa
• Min./maks. temperatura pracy: -40°C / +80°C

• Chłodzenie i ogrzewanie powietrza nawiewanego do pomieszczeń w systemach wentylacji i klimatyzacji
• Chłodzenie i ogrzewanie powietrza procesowego w przemysłowych systemach wentylacji i klimatyzacji

• Rury miedziane, lamele aluminiowe
• Pojedyncze lub podwójne sekcje wymiennika
• Obudowa ze stali galwanizowanej
• Króćce i kolektory miedziane
• Ilość rzędów: 6÷8
