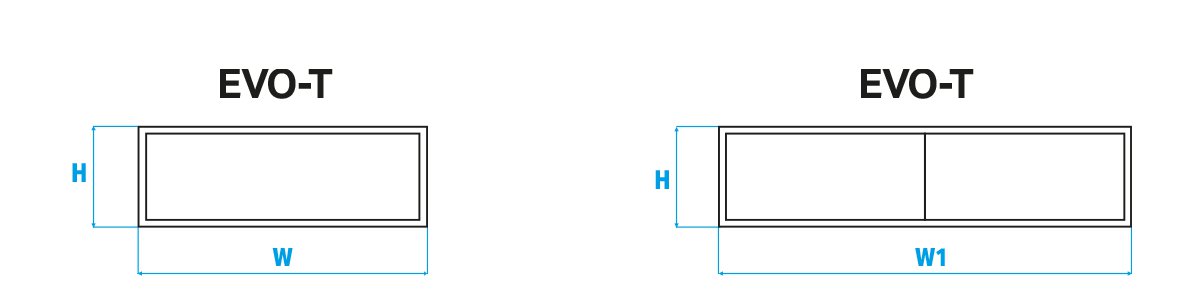

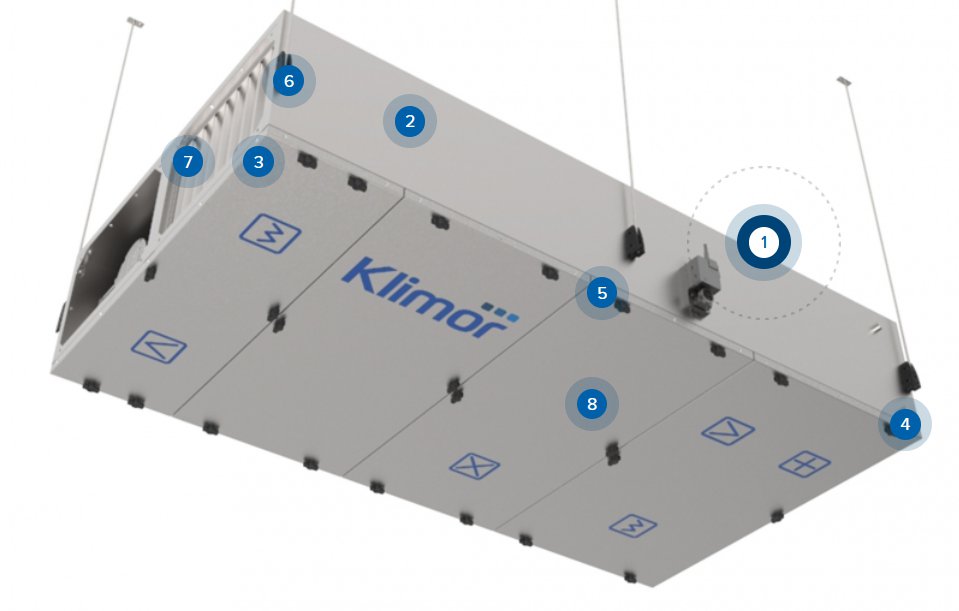

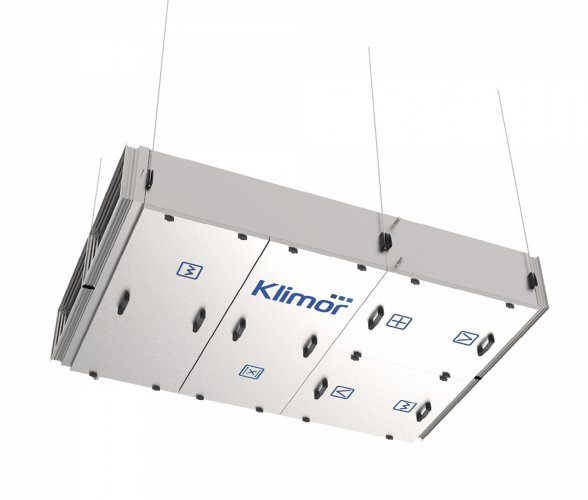

Centrala wentylacyjna EVO-T Klimor

 (zgodne z normami: PN EN 13053+A1:2011 i PN EN 779:2012)

Zastosowanie

• Systemy wentylacyjne i klimatyzacyjne ze standardowymi wymogami czystości; zastosowanie filtrów wstępnych
• Systemy wentylacyjne i klimatyzacyjne o standardowych lub ściśle określonych wymaganiach czystości powietrza na końcowym etapie filtracji
• Eliminacja zanieczyszczeń obecnych w powietrzu, w tym dymu tytoniowego, pyłu (PM10, PM2,5 – smog), włókien, mikrobiologicznych substancji szkodliwych dla zdrowia ludzkiego typu bakterie, pleśnie, grzyby

Kluczowe zalety

• Znaczne zmniejszenie spadku ciśnienia w porównaniu z filtrami mechanicznymi
• Znaczne zredukowanie zapotrzebowania energii do napędu wentylatora
• Redukcja hałasu wentylatora
• Wkłady filtracyjne podlegają myciu, a nie wymianie

Rodzaje

• G4 / M5 / F7 / F9 klasa filtra związana z prędkością powietrza
• Wersja aktywna i pasywna

• Stale naładowana elektrostatycznie (polaryzowana), aktywna elektroniczna płytka filtruje powierzchnię
• Sekcja jonizująca tworzy intensywne pole elektryczne, które uwalnia elektrony z molekuł i „ładują” one zanieczyszczenia
• Przepływając, powietrze uwalnia naładowane cząstki i są one przechwytywane przez płytki elektrod
• Układ zasilany jest generatorem wysokiego napięcia. Klasa obudowy IP65
• Skolektorowane płytki elektrod są demontowalne i dzięki temu łatwe w utrzymaniu czystości

Parametry powietrza

• Min. / maks. zakres wilgotności względnej przepływającego powietrza 15% ÷ 98%
• Maksymalna temperatura powietrza: 70°C

(acc. EN 13053+A1:2011)

PORÓWNANIE FILTRÓW ELEKTROSTATYCZNYCH I KONWENCJONALNYCH

ŚREDNIA SPRAWNOŚĆ OCZYSZCZANIA I ODPOWIEDNI SPADEK CIŚNIENIA POWIETRZA

KLASYFIKACJA FILTRÓW ELEKTROSTATYCZNYCH

(zgodne z normami: PN EN 13053+A1:2011 i PN EN 779:2012)

• Chłodzenie powietrza nawiewanego do pomieszczeń w systemach wentylacji i klimatyzacji
• Chłodzenie powietrza procesowego w przemysłowych systemach wentylacji i klimatyzacji
• Osuszanie powietrza procesowego w przemysłowych systemach wentylacji i klimatyzacji

• Rury miedziane, lamele aluminiowe lub dodatkowo epoksydowane (EVO-P)
• Pojedyncze lub podwójne sekcje wymiennika
• Obudowa ze stali galwanizowanej lub stali nierdzewnej (EVO-P)
• Króćce i kolektory miedziane
• Ilość rzędów: 2÷10
• Rozstaw lamel: 2,5 mm
• Grubość lameli: 0,1 mm
• Grubość ścianki rury wężownicy: 0,37 mm
• Średnica rury wężownicy: 3/8”÷5/8”
• Odkraplacz montowany za wymiennikiem
• Trójspadowa taca na skropliny wykonana ze stali nierdzewnej, montowana w podłodze sekcji centrali
• Taca ociekowa wyposażona w syfon wykonany z polipropylenu

Przyłącza wymiennika

• Króćce przyłączeniowe instalacji zlokalizowane po stronie serwisowej centrali
• Króciec zasilający umieszczony w górnej części, bez względu od kierunku przepływu powietrza

(zgodne z normami: PN-EN 305:2001, PN-EN 1216:2002, PN-EN 13053+A1:2011)

• Min. temperatura parowania czynnika chłodniczego: +3°C
• Maks. ciśnienie pracy czynnika chłodniczego 2,8 MPa = 28 bar (testowane 32bar)
• Maks. prędkość powietrza: v = 4,0 m/s
• Możliwość doboru wymiennika ze względu na rodzaj czynnika chłodniczego: R134a, R407c, R410a…
• Wartości mocy chłodzącej, strat ciśnienia i innych parametrów określone w karcie doboru z programu KAD
• Możliwość doboru indywidualnego w stosunku do standardowych parametrów

• Chłodzenie powietrza nawiewanego do pomieszczeń w systemach wentylacji i klimatyzacji
• Chłodzenie powietrza procesowego w przemysłowych systemach wentylacji i klimatyzacji
• Osuszanie powietrza procesowego w przemysłowych systemach wentylacji i klimatyzacji

• Rury miedziane, lamele aluminiowe lub dodatkowo epoksydowane (EVO-P)
• Pojedyncze lub podwójne sekcje wymiennika
• Obudowa ze stali galwanizowanej lub stali nierdzewnej (EVO-P)
• Króćce i kolektory miedziane
• Ilość rzędów: 2÷10
• Rozstaw lamel: 2,5 mm
• Grubość lameli: 0,1 mm
• Grubość ścianki rury wężownicy: 0,37 mm
• Średnica rury wężownicy: 3/8”÷5/8”
• Odkraplacz montowany za wymiennikiem
• Trójspadowa taca na skropliny wykonana ze stali nierdzewnej, montowana w podłodze sekcji centrali
• Taca ociekowa wyposażona w syfon wykonany z polipropylenu

Przyłącza wymiennika

• Króćce przyłączeniowe instalacji zlokalizowane po stronie serwisowej centrali
• Króciec zasilający umieszczony w górnej części, bez względu od kierunku przepływu powietrza

(zgodne z normami: PN-EN 305:2001, PN-EN 1216:2002, PN-EN 13053+A1:2011)

• Min. temperatura parowania czynnika chłodniczego: +3°C
• Maks. ciśnienie pracy czynnika chłodniczego 2,8 MPa = 28 bar (testowane 32bar)
• Maks. prędkość powietrza: v = 4,0 m/s
• Możliwość doboru wymiennika ze względu na rodzaj czynnika chłodniczego: R134a, R407c, R410a…
• Wartości mocy chłodzącej, strat ciśnienia i innych parametrów określone w karcie doboru z programu KAD
• Możliwość doboru indywidualnego w stosunku do standardowych parametrów

• Ogrzewanie powietrza nawiewanego do pomieszczeń w systemach wentylacji i klimatyzacji
• Ogrzewanie powietrza procesowego w przemysłowych systemach wentylacji i klimatyzacji
• Wstępne ogrzewanie powietrza na wlocie centrali (centrale higieniczne)

• Jedno lub wielostopniowe elementy grzejne
• Elementy grzejne grupowane w sekcje
• Obudowa nagrzewnicy ze stali galwanizowanej
• Podłączenie do listwy zaciskowej
• Nagrzewnica standardowo wyposażona w termostat zabezpieczający przed przegrzaniem

Przyłącza wymiennika

• Podłączenie przewodów do listwy zaciskowej wymiennika od strony obsługowej centrali

• Napięcie zasilające: 3x400 V / 50 Hz
• Min. / maks. moc grzewcza: 4÷168 kW
• Min. prędkośc powietrza: v = 1,5 m/s
• Maks. dopuszczalna temperatura otoczenia wokół elementów grzejnych: 65°C

• Bezpośredni odzysk energii z powietrza wywiewanego i jej przeniesienie do powietrza nawiewanego bez możliwości odzysku wilgoci
• Oddzielenie strumienia powietrza nawiewanego i wywiewanego
• Zastosowanie w urządzeniach nawiewno-wywiewnych, w konfiguracji wykonania pionowego i poziomego

Wymiennik płytowy krzyżowy

• Pakiet lamelowy wykonany z tłoczonych aluminiowych arkuszy (EVO-S / EVO-H) lub pokrytych epoksydową powłoką (EVO-P) ułożonych naprzemiennie, tworzących kanały dla przepływu powietrza nawiewanego i wywiewanego
• 100% bypass z zainstalowaną przepustnicą na kanale i wymienniku, pozwalający na zmniejszenie lub „wyłączenie” odzyskiwania energii / zabezpieczenie wymiennika przed zamarznięciem
• Odkraplacz i taca ociekowa o trójkierunkowym spadku skroplin, zamontowana w podłodze sekcji centrali
• Taca ociekowa wyposażona w syfon wykonany z polipropylenu

Wymiennik płytowy krzyżowy  przeciwprądowy

• Pakiet lamelowy jest wykonany z tłoczonych aluminiowych arkuszy (EVO-S / EVO-H) lub pokrytych epoksydową powłoką (EVO-P) ułożonych naprzemiennie, tworzących kanały dla przepływu powietrza nawiewanego i wywiewanego
• 100% bypass z zainstalowaną przepustnicą na kanale i wymienniku, pozwalający na zmniejszenie lub „wyłączenie” odzyskiwania energii / zabezpieczenie wymiennika przed zamarznięciem
• Odkraplacz i taca ociekowa o trójkierunkowym spadku skroplin, zamontowana w podłodze sekcji centrali
• Taca ociekowa wyposażona w syfon wykonany z polipropylenu

(Zgodne z normami: PN-EN 308:2011, PN-EN 13053+A1:2011)

Wymiennik płytowy krzyżowy

• Maks. wydajność powietrza: 60000÷70000 m3/h
• Sprawność odzysku ciepła: do 75%
• Szczelność wymiennika dla parametrów nominalnych: do 99,9%
• Maks. prędkość powietrza 4,5 m/s
• Maks. strata ciśnienia: 450 Pa
• Dopuszczalna różnica ciśnień: 2000 Pa
• Min./maks. temperatura pracy: -40°C / +80°C

Wymiennik płytowy krzyżowy  przeciwprądowy

• Maks. wydajność powietrza: 20000 m3/h
• Sprawność odzysku ciepła: do 92%
• Szczelność wymiennika dla parametrów nominalnych: do 99,5%
• Maks. prędkość powietrza 4,5 m/s
• Maks. strata ciśnienia: 400 Pa
• Dopuszczalna różnica ciśnień: 800 Pa
• Min./maks. temperatura pracy: -40°C / +80°C

Zastosowanie

• Redukcja hałasu emitowanego do instalacji powietrznej

Rodzaje

• SLC_STD (standardowy)
• SLC_HEFF (wyższa skuteczność)

• Wkłady tłumiące o grubości 100 mm lub 200 mm, wypełnienie z niepalnej wełny mineralnej o klasie odporności ogniowej A1
• Powierzchnia płyty izolacyjnej pokryta welonem szklanym
• Mata izolacyjna zabudowana ramką z blachy galwanizowanej lub dodatkowo pokrytej poliestrem (EVO-H)

Maks. prędkość powietrza: v = 4,5 m/s

Dach / czerpnia / wyrzutnia

• Dla central w wersji zewnętrznej dostarczany jest dach oraz element czerpni i wyrzutni
• Dla central w wersji zewnętrznej możliwy jest montaż elementów systemu odprowadzania wody po stronie nie obsługowej urządzeń

Drzwi / zamki / uchwyty

• Łatwe w użyciu zamki drzwi serwisowych oraz uchwyty paneli rewizyjnych umożliwiają prawidłową i bezpieczną konserwację urządzeń

Okna inspekcyjne

• Okna inspekcyjne o średnicy 200 mm pozwalają na obserwację wnętrza podczas pracy urządzeń.
• Dla wykonań zewnętrznych możliwość zainstalowania elementów zaciemniających

Wewnętrzne oświetlenie

• Oświetlenie zamontowane w wymaganych sekcjach umożliwia obserwację wnętrza centrali przez okno inspekcyjne
• Włącznik oświetlenia zamontowany na zewnątrz urządzenia
