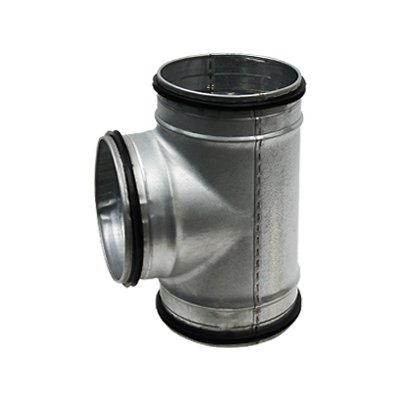

Trójnik tłoczony TCU z uszczelką EPDM z blachy stalowej ocynkowanej produkowany jest w zakresie średnic od 80/80 mm do 315/315 mm.
Materiał:
- stal ocynkowana Z275 (gr. 19 mikronów)
- uszczelka gumowa EPDM
Dane ogólne:
- wersja tłoczona
- łączenie obwodowe zgrzewem liniowym
- trójnik siodłowy mocowany za pomocą przetłoczeń uszczelnianych masą
- uszczelka jest mocowana poprzez zaciśnięcie na niej wywiniętych krawędzi kształtki
Specyfikacja
Dane techniczne
| d1 d3 | 80 | 100 | 125 | 140 | 150 | 160 | 180 | 200 | 250 | 315 | 355 | 400 | 450 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 80 | ✔ | - | - | - | - | - | - | - | - | - | - | - | - |
| 100 | ✔ | ✔ | - | - | - | - | - | - | - | - | - | - | - |
| 125 | ✔ | ✔ | ✔ | - | - | - | - | - | - | - | - | - | - |
| 140 | ✔ | ✔ | ✔ | ✔ | - | - | - | - | - | - | - | - | - |
| 150 | ✔ | ✔ | ✔ | ✔ | ✔ | - | - | - | - | - | - | - | - |
| 160 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | - | - | - | - | - | - | - |
| 180 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | - | - | - | - | - | - |
| 200 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | - | - | - | - | - |
| 250 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | - | - | - | - |
| 315 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | - | - | - |
| 355 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | - | - |
| 400 | - | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | - |
| 450 | - | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| 500 | - | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
