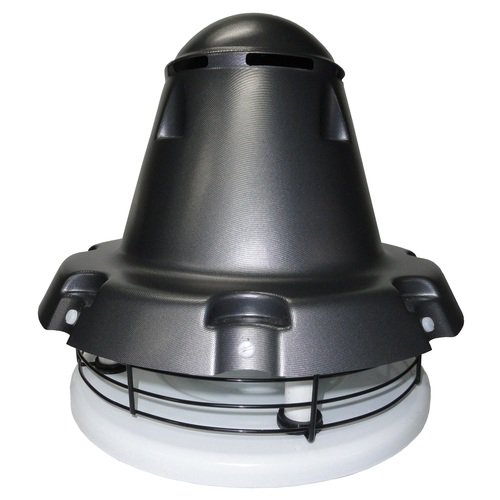

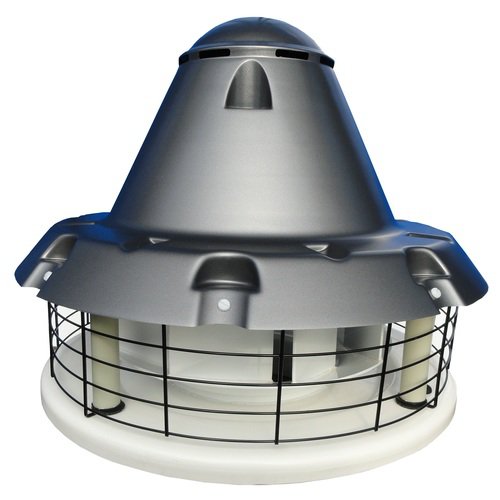

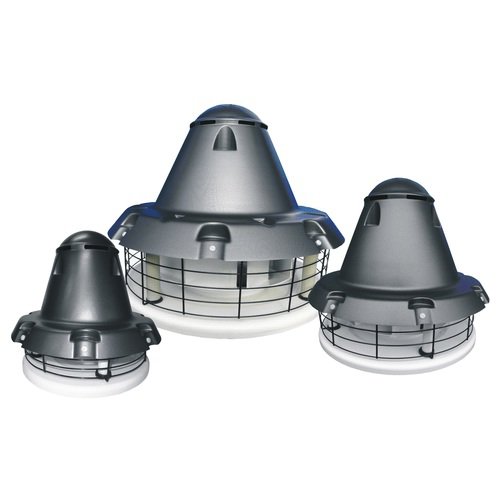

Wentylator dachowy WDc-K jednobiegowy
Wentylatory dachowe przystosowane są do przetłaczania powietrza czystego lub zanieczyszczonego o maksymalnym stężeniu zapylenia do 0,3g/m3 i temperaturze +40ºC. Znajdują swoje zastosowanie w instalacjach wentylacyjnych w przemyśle, rolnictwie, budownictwie, a także w różnych rodzajach obiektów użyteczności publicznej jak: laboratoria, magazyny, szpitale, szkoły, stołówki, baseny, oczyszczalnie ścieków itp.
Wentylatory dachowe wykonane są z twardego PVC odpornego na UV.
Stopień ochrony: IP 55
Klasa izolacji: F
Wykonanie:
- Standardowe: +40ºC
- Specjalne: +60ºC
Dostępne kolory: biały i szary
Malowanie osłony silnika na dowolny kolor wg wskaźnika RAL
Dane techniczne
Wielkość wentylatora |
Prędkość obrotowa | Zakres wydajności | Zakres spiętrzenia statycznego | Moc silnika | Poziom dźwięku | ||
[obr/min] | [m3/s] | [m3/h] | [Pa] | [kW] | W odległ. 1 m [dB(A)] | W odległ. 5m [dB(A)] | |
WDc 16 - K | 1450 | 0,04÷0,152 | 144÷547 | 121÷20 | 0,12 | 59 | 50 |
950 | 0,026÷0,098 | 94÷353 | 52÷9 | 0,09 | 51 | 42 | |
WDc 20 - K | 1450 | 0,066÷0,0,28 | 238÷1008 | 193÷34 | 0,18 | 62 | 53 |
950 | 0,043÷0,185 | 155÷666 | 83÷14 | 0,09 | 53 | 44 | |
WDc 25 - K | 1450 | 0,17÷0,58 | 612÷2088 | 312÷58 | 0,25 | 65 | 56 |
950 | 0,11÷0,38 | 396÷1368 | 134÷24 | 0,18 | 56 | 47 | |
700 | 0,082÷0,28 | 295÷1008 | 72÷14 | 0,09 | 49 | 40 | |
WDc 31,5 - K | 1450 |
0,33÷1,17 |
1188÷4212 | 478÷85 | 0,75 | 71 | 62 |
950 | 0,22÷0,765 | 792÷2754 | 205÷36 | 0,37 | 61 | 52 | |
700 | 0,316÷1,18 | 514÷2023 | 111÷22 | 0,18 | 54 | 45 | |
WDc 40 - K | 1450 | 0,65÷2,45 | 2340÷8820 | 840÷150 | 1,50 | 81 | 72 |
950 | 0,43÷1,60 | 1548÷5760 | 285÷69 | 0,55 | 71 | 62 | |
700 | 0,316÷1,18 | 1134÷4248 | 189÷37 | 0,25 | 63 | 54 |

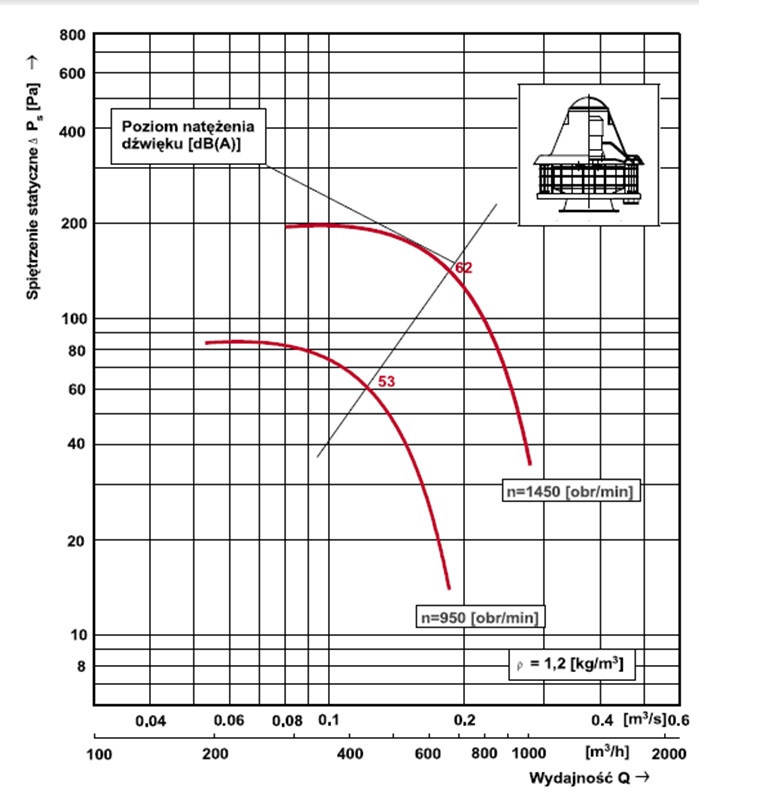

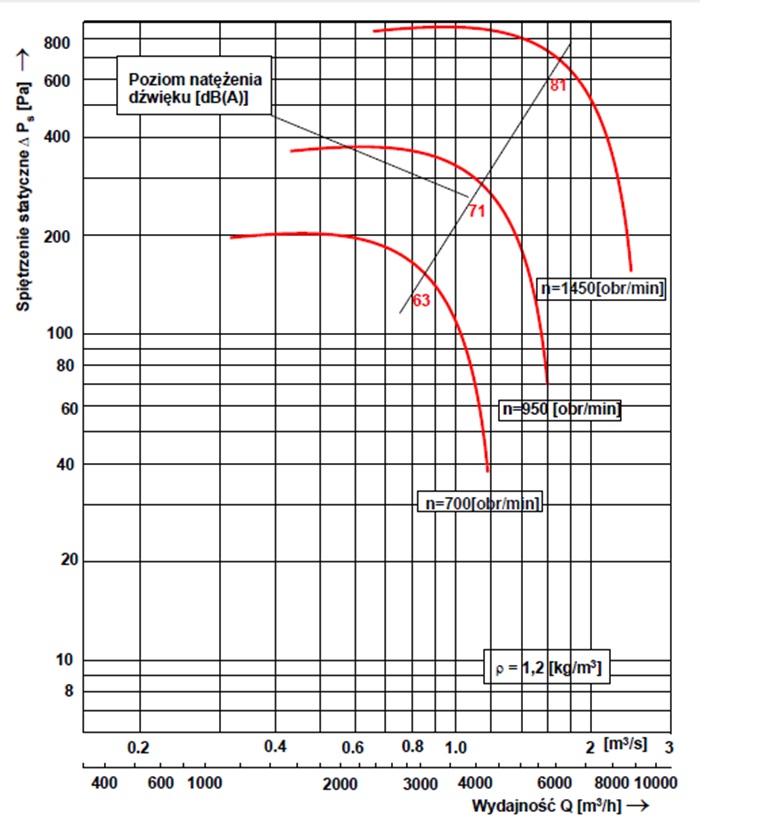

Charakterystyki

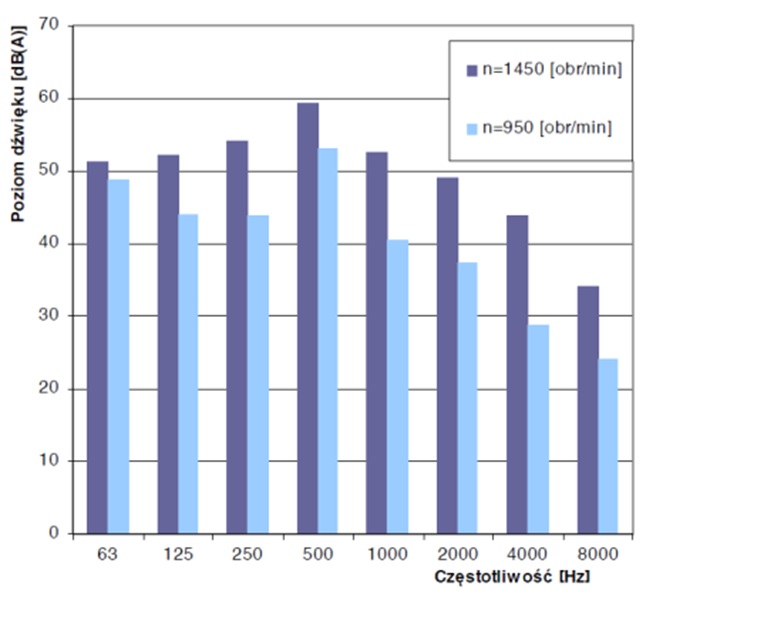

WDc 16 – K
Poziomy dźwięku dla poszczególnych częstotliwości
Obroty silnika |
Częstotliwość [Hz]
|
Poziom dźwięku
|
|||||||
[obr/min] | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | [dB](A)] |
1450 | 51,2 | 52,1 | 54,1 | 59,3 | 52,6 | 49 | 53,7 | 34,1 | 59 |
950 | 48,8 | 44,1 | 43,7 | 53,2 | 40,5 | 37,4 | 28,8 | 24 | 51 |

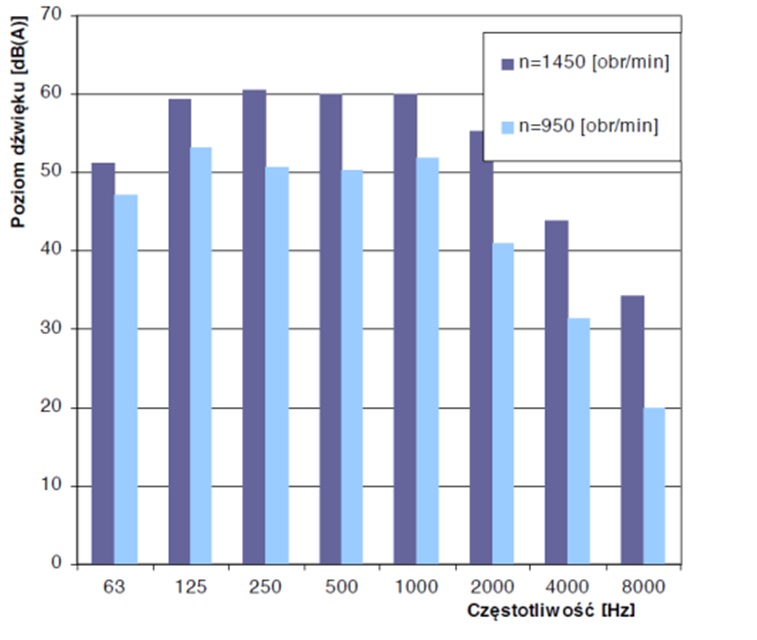

WDc 20 – K
Poziomy dźwięku dla poszczególnych częstotliwości
Obroty silnika |
Częstotliwość [Hz] |
Poziom dźwięku
|
|||||||
[obr/min] | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | [dB](A)] |
1450 | 51,2 | 59,2 | 60,5 | 59,9 | 59,9 | 55,3 | 43,8 | 34,3 | 62 |
950 | 47,1 | 53 | 50,6 | 50,3 | 51,9 | 41 | 31,5 | 27 |
53 |

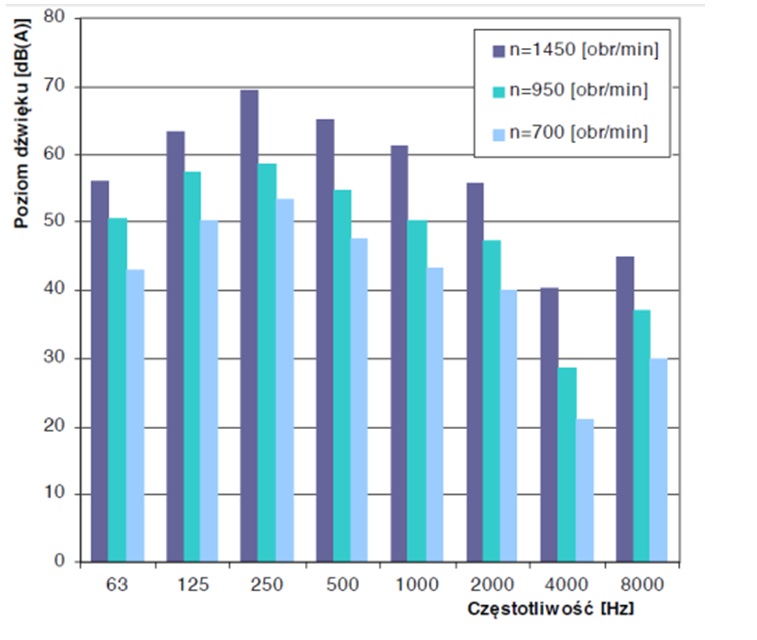

WDc 25 – K
Poziomy dźwięku dla poszczególnych częstotliwości
Obroty silnika |
Częstotliwość [Hz] |
Poziom dźwięku
|
|||||||
[obr/min] | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | [dB](A)] |
1450 | 56,1 | 63,4 | 69,3 | 65 | 61,3 | 55,9 | 40,4 | 45 | 65 |
950 | 50,6 | 57,5 | 58,4 | 54,8 | 50,4 | 47,4 | 28,5 | 37 |
56 |
700 | 43,1 | 50,3 | 53,3 | 47,7 | 43,3 | 40,1 | 21 | 30 |
49 |

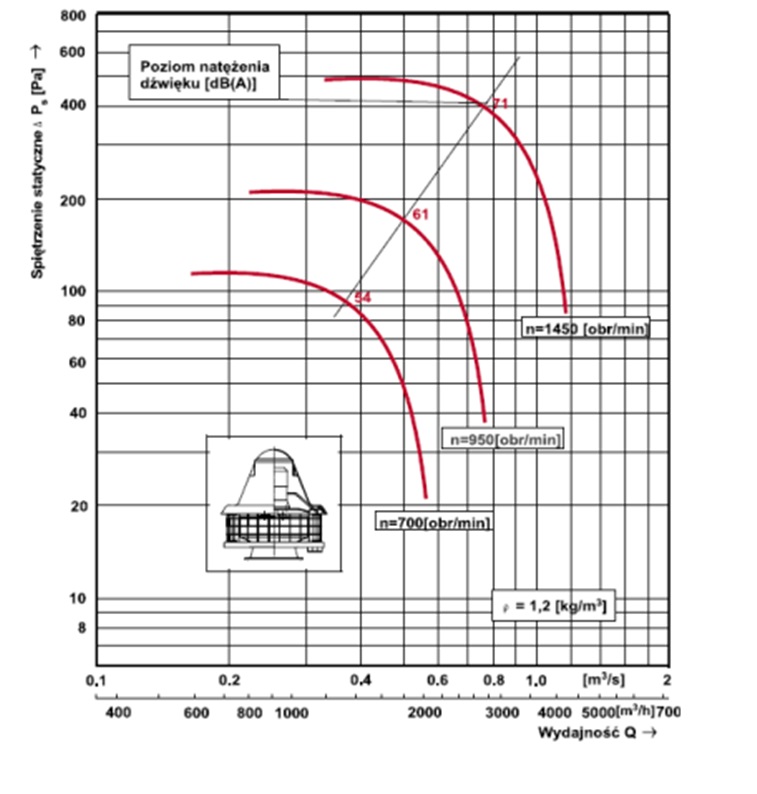

WDc 31,5 – K
Poziomy dźwięku dla poszczególnych częstotliwości
Obroty silnika |
Częstotliwość [Hz] |
Poziom dźwięku
|
|||||||
[obr/min] | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | [dB](A)] |
1450 | 64 | 70,3 | 72,3 | 59 | 65 | 58,5 | 53 | 46 | 71 |
950 | 58 | 62,6 | 57,5 | 57,5 | 55,5 | 48,1 | 41,5 | 37,5 |
61 |
700 | 52,9 | 56,4 | 50,3 | 50,3 | 47 | 40 | 34,8 | 31 |
54 |
WDc 40 – K
Poziomy dźwięku dla poszczególnych częstotliwości
Obroty silnika |
Częstotliwość [Hz] |
Poziom dźwięku
|
|||||||
[obr/min] | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | [dB](A)] |
1450 | 50,3 | 49,3 | 50,6 | 51,4 | 36,3 | 31,4 | 21,6 | 17,2 | 49 |
950 | 48,3 | 40,1 | 41,3 | 43 | 28,1 | 22,5 | 12,4 | 10 |
40 |

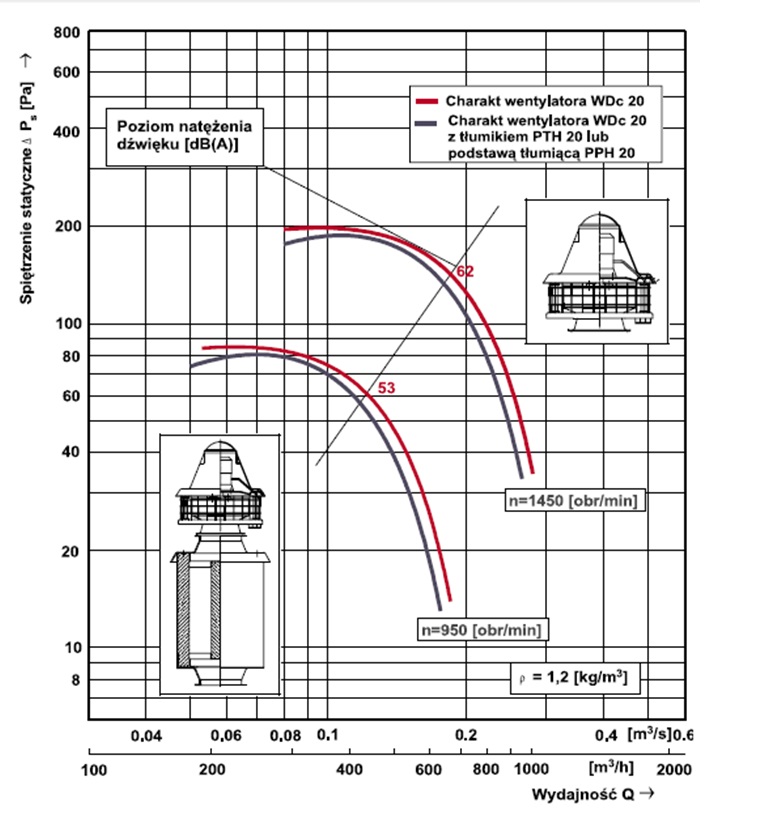

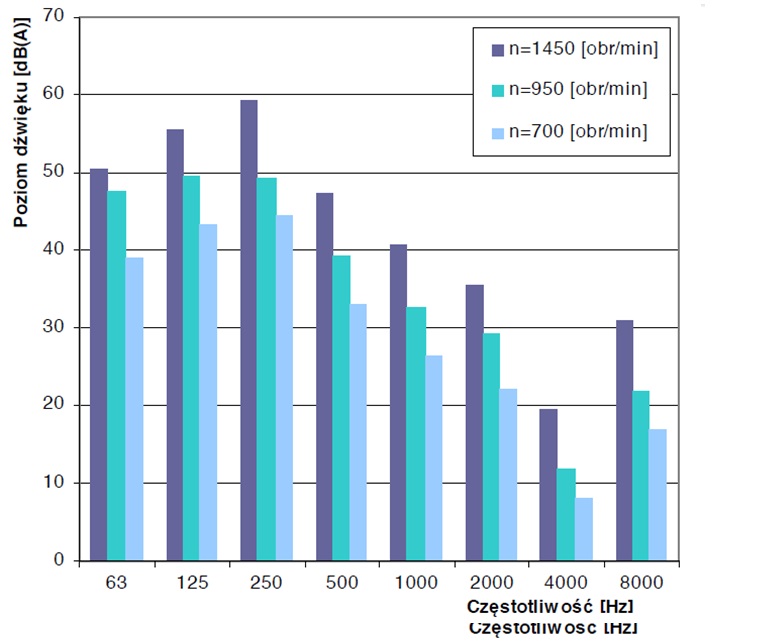

WDc 20 – K z tłumikiem lub podstawą tłumiącą
Poziomy dźwięku dla poszczególnych częstotliwości
Obroty silnika |
Częstotliwość[Hz] |
Poziom dźwięku |
|||||||
[obr/min] | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | [dB](A)] |
1450 | 50,2 | 55,7 | 53,4 | 48,6 | 46,7 | 36,1 | 22,6 | 13,1 | 51 |
950 | 46,5 | 47,6 | 44,8 | 40,5 | 40,6 | 27,4 | 15,3 | 11 |
43,5 |

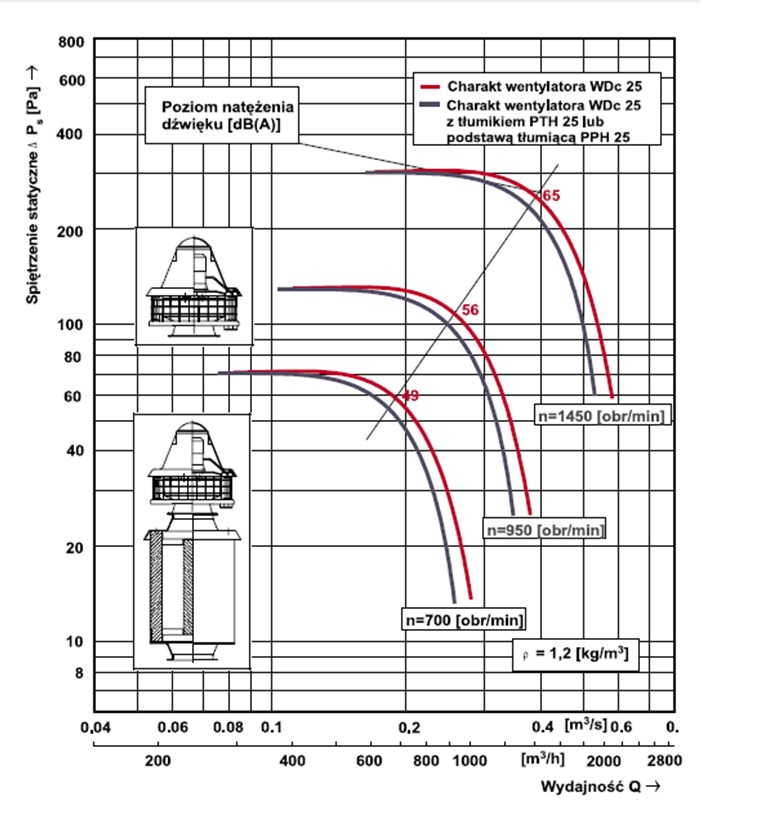

WDc 25 – K z tłumikiem lub podstawą tłumiącą
Poziomy dźwięku dla poszczególnych częstotliwości
Obroty silnika |
Częstotliwość [Hz] |
Poziom dźwięku | |||||||
[obr/min] | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | [dB](A)] |
1450 | 50,2 | 55,7 | 53,4 | 48,6 | 46,7 | 36,1 | 22,6 | 13,1 | 51 |
950 | 46,5 | 47,6 | 44,8 | 40,5 | 40,6 | 27,4 | 15,3 | 11 |
43,5 |

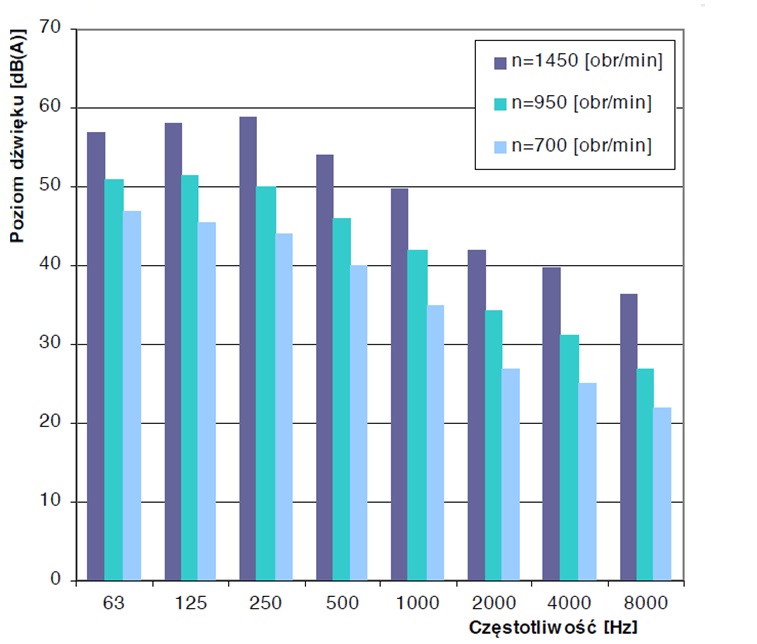

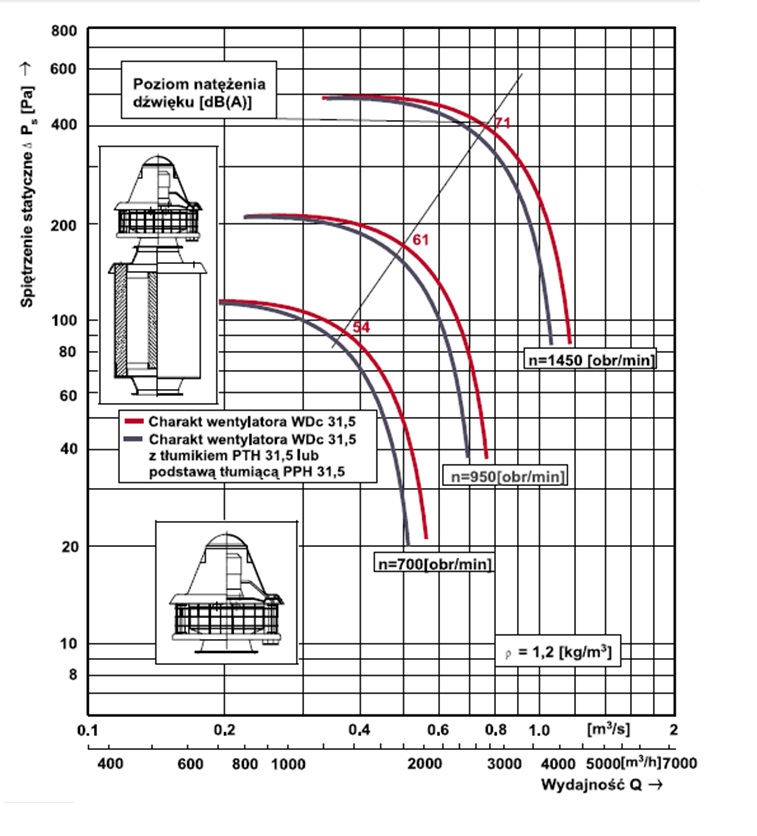

WDc 31,5 – K z tłumikiem lub podstawą tłumiącą
Poziomy dźwięku dla poszczególnych częstotliwości
Obroty silnika |
Częstotliwość [Hz] |
Poziom dźwięku | |||||||
[obr/min] | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | [dB](A)] |
1450 | 57 | 58,1 | 58,9 | 54,1 | 49,8 | 41,8 | 39,7 | 36,5 | 55 |
950 | 51 | 51,5 | 49,9 | 46 | 41,9 | 34,2 | 31,1 | 27,1 |
47 |
700 | 46,9 | 45,4 | 44,1 | 39,9 | 35,5 | 27,5 | 25,3 | 22 | 40 |

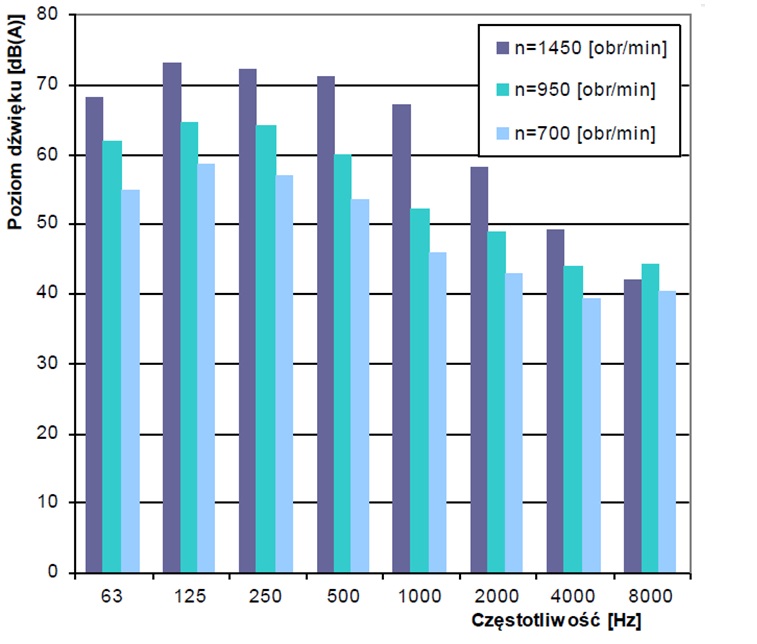

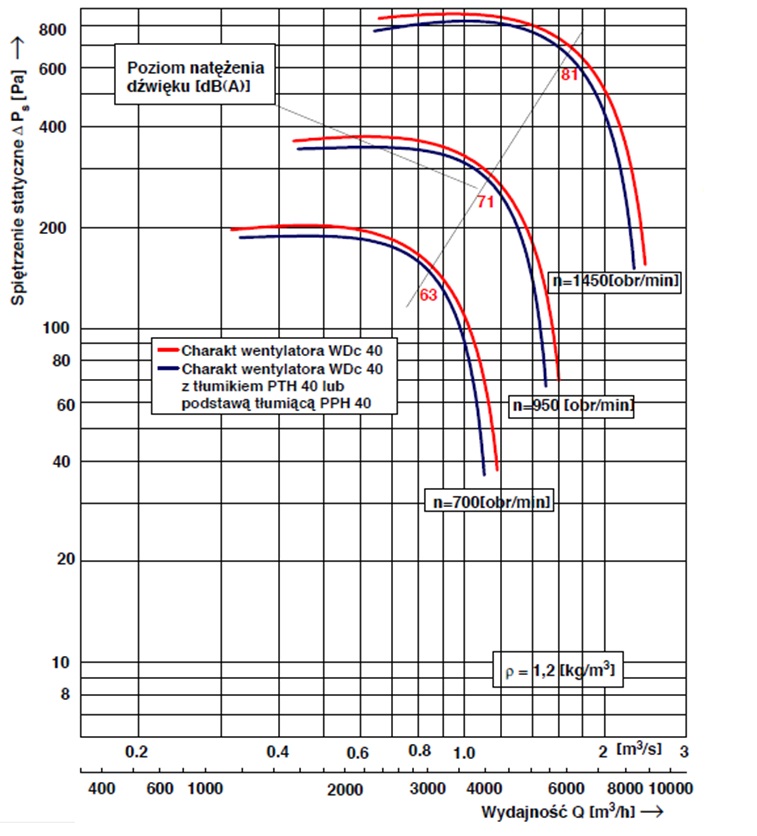

WDc 40 – K z tłumikiem lub podstawą tłumiącą
Poziomy dźwięku dla poszczególnych częstotliwości
Obroty silnika |
Częstotliwość [Hz] |
Poziom dźwięku | |||||||
[obr/min] | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | [dB](A)] |
1450 | 77 | 82,4 | 80,4 | 80,2 | 77,1 | 68,2 | 59,4 | 51,2 | 81 |
950 | 70 | 73 | 69,8 | 66,8 | 63,9 | 57,2 | 52,3 | 52,2 |
71 |
700 | 62 | 63,5 | 62,4 | 58,8 | 54,5 | 47,4 | 45 | 46 | 62 |

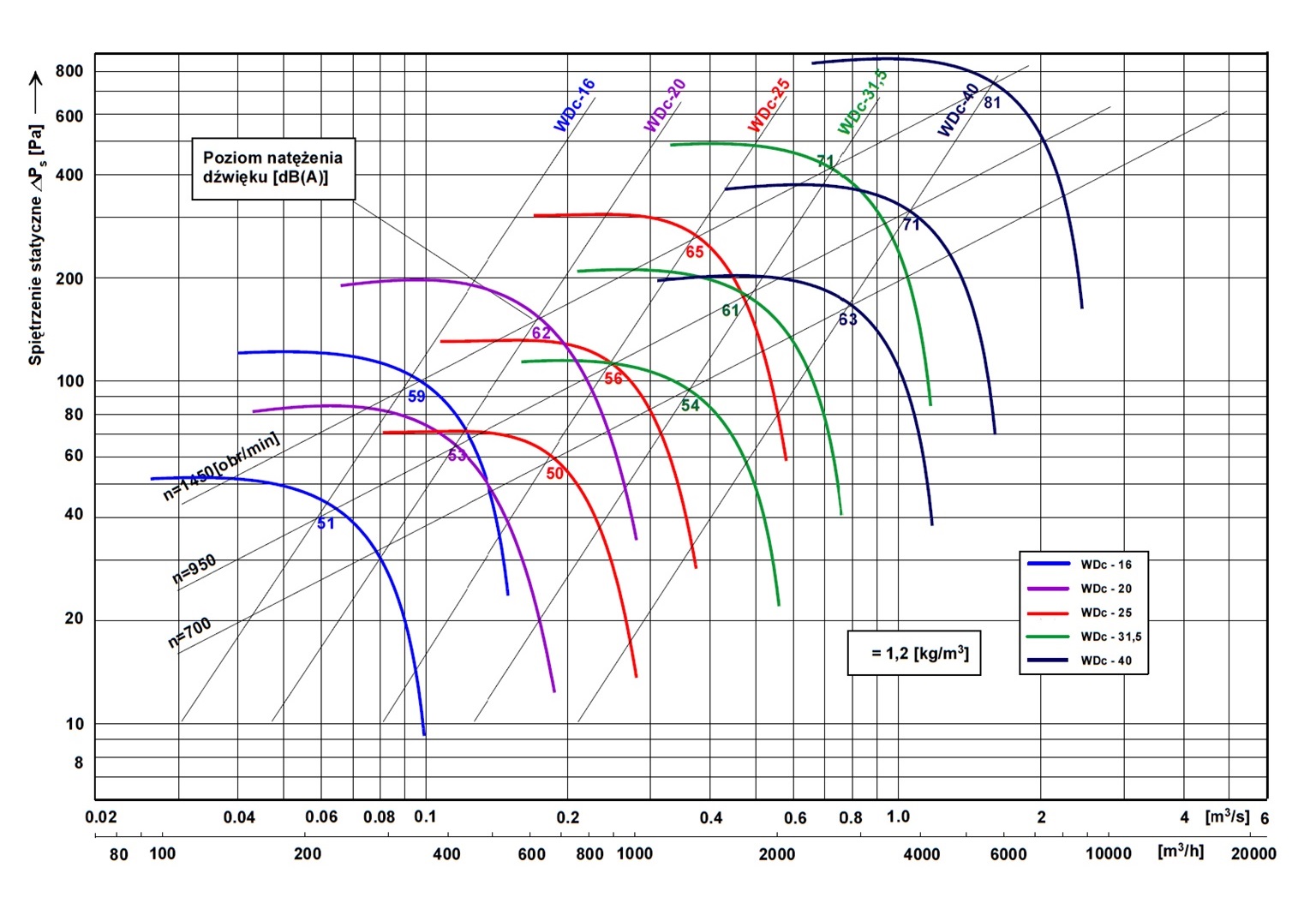

Wykres zbiorczy
Parametry silników:
Wielkość wentylatora | Prędkość obrotowa | Moc silnika | Silnik trójfazowy | Silnik jednofazowy | ||
[obr/min] | [kW] | U=400 [V] | U=230 [V] | |||
Typ silnika |
Pobór prądu [A] |
Typ silnika | Pobór prądu [A] | |||
WDc 16-K | 1450 | 0,12 | SKh 63-4A | 0,45 | SSKg 63-4B | 1,00 |
950 | 0,09 | SKh 63-6A | 0,45 | SSKg 63-6B | 1,0 | |
WDc 20-K | 1450 | 0,18 | SKh 63-4B | 0,65 | SSKg 63-4C | 1,40 |
950 | 0,09 | SKh 63-6A | 0,45 | SSKg 63-6B | 1,10 | |
WDc 25-K | 1450 | 0,25 | SKh 71-4A | 0,85 | SSKh 71-4A | 1,70 |
950 | 0,18 | SKh 71-6A | 0,75 | SSKg 71-6B | 1,60 | |
700 | 0,09 | SKh 71-8A | 0,65 | - | - | |
WDc 31,5-K | 1450 | 0,75 | 3SIEK 80-4B* | 2,20 | SSKhR 60-4S | 5,00 |
950 | 0,37 | SKh 80-6A | 1,40 | SSKg 80-6B | 2,90 | |
700 | 0,18 | SKh 80-8A | 0,90 | - | - | |
WDc 40-K | 1450 | 1,50 | SKhR 90-4L/IE2 | 3,40 | - | - |
950 | 0,55 | SKh 80-6B | 1,80 | - | - | |
700 | 0,25 | SKh 80-8B | 1,20 | - | - |
*możliwość zastosowania silnika 2SIEK z falownikiem

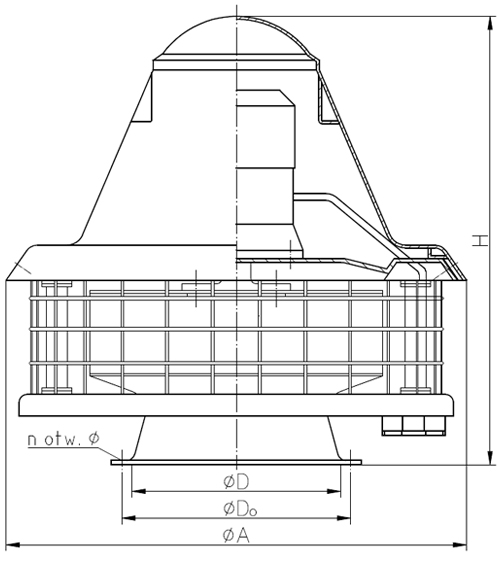

Wymiary
Wielkość wentylatora | Wymiary | Masa | |||||
[mm] | [kg] | ||||||
D | D0 | A | H | n | Ø | ||
WDc 16-K | 160 | 184 | 415 | 375 | 8 | 7 | 8,5 |
WDc 20-K | 200 | 224 | 470 | 414 | 8 | 7 | 10 |
WDc 25-k | 250 | 274 | 545 | 472 | 8 | 7 | 13,5 |
WDc 31,5-k | 315 | 339 | 655 | 580 | 8 | 7 | 21 |
WDc 40-K | 400 | 432 | 800 | 625 | 12 | 10 | 32 |
