Wentylator dachowy WDc/s-o-K jednobiegowy

Wentylator dachowy WDc/s-o-K jednobiegowy
Producent:
Kod produktu: wybierz wariant
WDc/s 12,5 -o-K 0 zł 0 zł Dostępność
WDc/s 16 -o-K 0 zł 0 zł Dostępność
WDc/s 20 -o-K 0 zł 0 zł Dostępność
WDc/s 25 -o-K 0 zł 0 zł Dostępność
WDc/s 31,5 -o-K 0 zł 0 zł Dostępność
szt
Zapytaj o produkt
Jesteś zainteresowany zakupami hurtowymi/instalatorskimi?
Skontaktuj się z naszym działem handlowym.
Pobierz kartę w wersji PDF

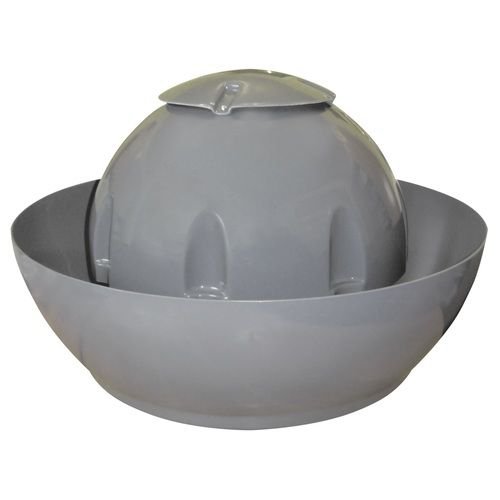

Wentylator dachowy WDc/s-o-K jednobiegowy

Osłony aerodynamiczne wentylatorów służą do skierowania strumienia wylotowego powietrza z wentylatora w kierunku pionowym. Mogą być stosowane wszędzie tam gdzie mamy do czynienia z zastosowaniem na połaci dachowej większej ilości wentylatorów w celu wyeliminowania ewentualne przedostania się wywiewanego czynnika (agresywnego chemicznie) z wentylatora do wentylatora który jest chwilowo wyłączony.

Wykonujemy osłony aerodynamiczne do wentylatorów dachowych:

  • WDc/s 12,5-K; WDc/s 16-K; WDc/s 20-K; WDc/s 25-K; WDc/s 31,5-K
  • WDc/s 20-D-K; WDc/s 25-D-K;
  • WDc/sw 20-K; WDc/sw 25-K;
  • WDc/sw 20-D-K; WDc/sw 25-D-K; WDc/sw 31,5-K

Osłony montowane są do podstawy wentylatora za pomocą specjalnych części złącznych dostarczanych wraz z osłonami.

Zastosowanie osłon nie zmienia charakterystyk przepływowych zastosowanych wentylatorów.

Dane techniczne

Wielkość wentylatora
 		 Prędkość obrotowa Zakres wydajności Zakres spiętrzenia statycznego Moc silnika Poziom dźwięku
[obr/min] [m3/s] [m3/h] [Pa] [kW] W odległ. 1 m [dB(A)] W odległ. 5m [dB(A)]
WDc/s 12,5 - o - K 2900 0,42÷0,195 151÷702 319÷50 0,18 64 55
1450 0,021÷0,1 76÷360 80÷12 0,09 51 42
950 0,013÷0,06 47÷216 32÷8,6 0,06 43 34
WDc/s 16 - o - K 1450 0,045÷0,17 162÷612 120÷26 0,12 60 51
950 0,28÷0,11 101÷396 51÷12 0,09 49 40
WDc/s 20 - o - K 1450 0,076÷0,32 274÷1150 190÷35 0,18 64 55
950 0,05÷0,21 180÷756 81÷14 0,09 54 46
700 0,037÷0,15 133÷540 44÷7 0,09 47 38
WDc/s 25 - o - K 1450 0,16÷0,64 576÷2304 310÷53 0,25 65 56
950 0,11÷0415 396÷1494 130÷28 0,18 56 47
700 0,08÷0,31 288÷1116 72÷16 0,09 49 40
WDc/s 31,5 - o - K 1450 0,34÷1,25 1224÷4500 475÷110 0,75 69 60
950 0,22÷0,83 792÷2990 200÷50 0,37 58 49
700 0,16÷0,61 576÷2200 110÷27 0,18 51 42



Charakterystyki

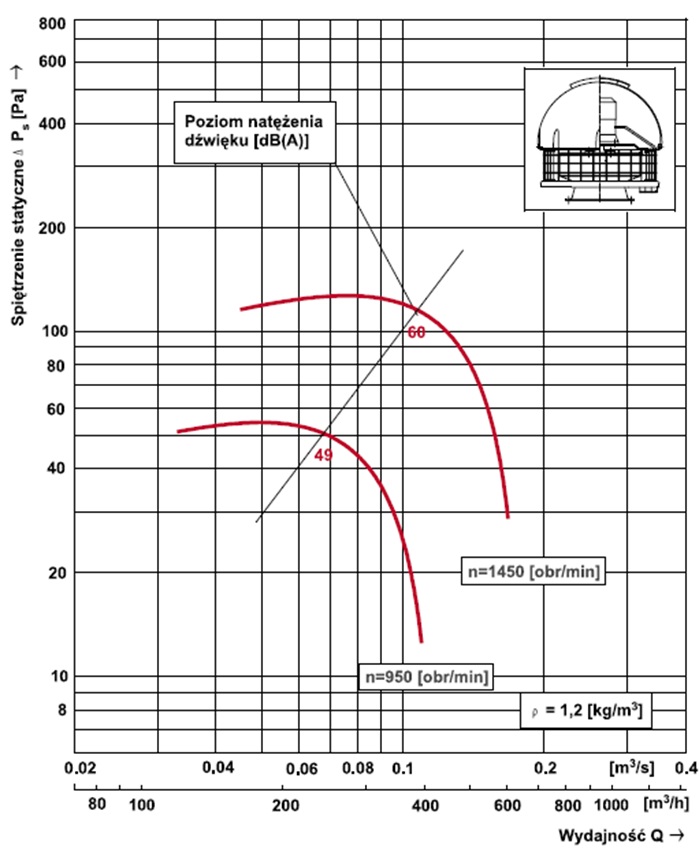

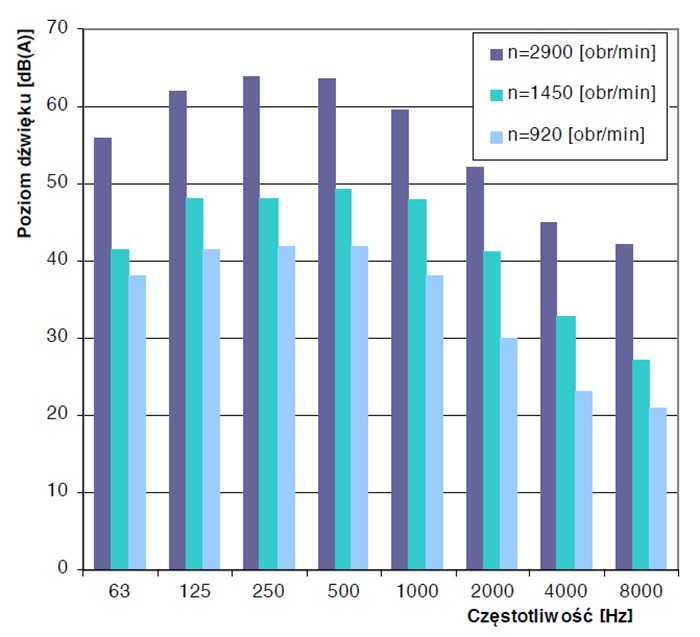

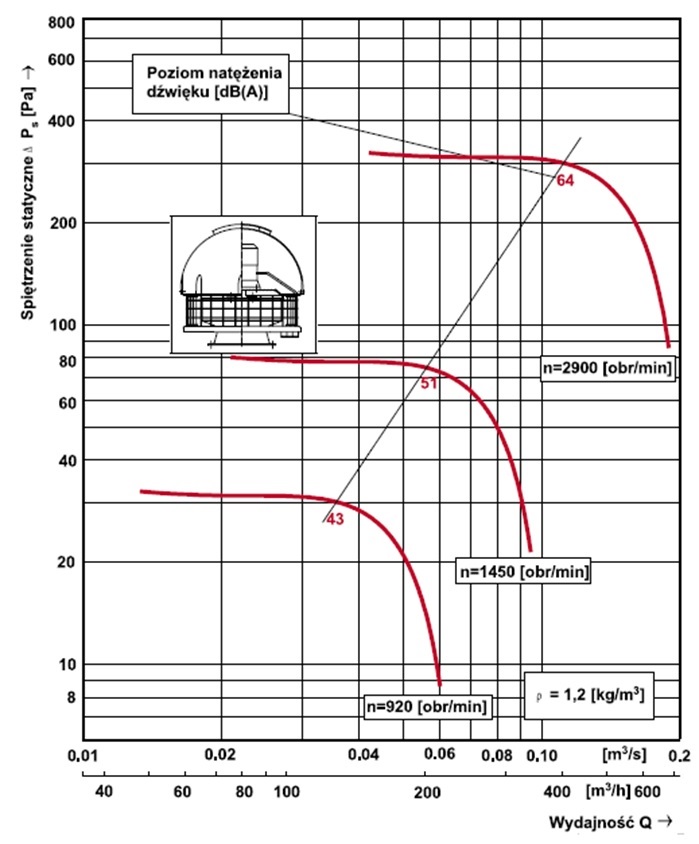

WDc/s 12,5-o-K

1 2

 Poziomy dźwięku wentylatora dla poszczególnych częstotliwości

Obroty silnika Częstotliwość Poziom dźwięku
[obr/min] [Hz] [dB(A)]
63 125 250 500 1000 2000 4000 8000
2900 56 62 63,8 63,6 59,5 52,1 45,1 42,2 64
1450 41 48 48 49 47 41 33 27 51
920 38 41,5 42 42 38 30 23 21 43

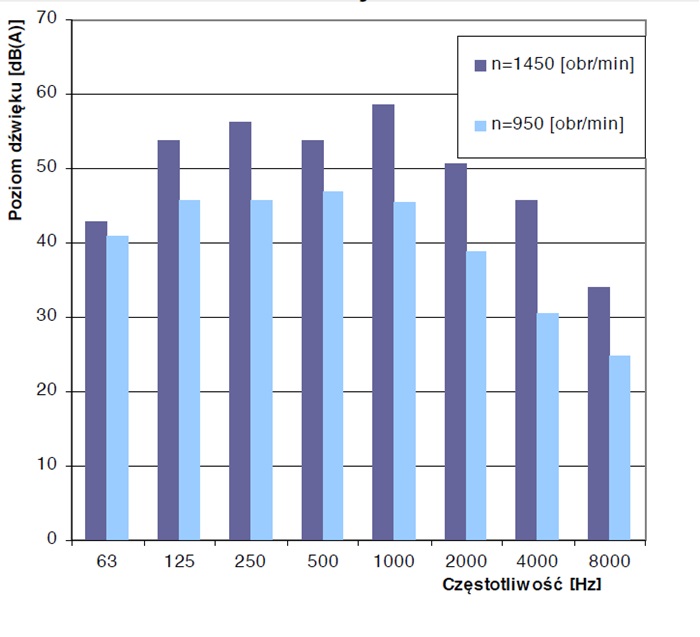

WDc/s 16-o-K

3 4

 Poziomy dźwięku wentylatora dla poszczególnych częstotliwości

Obroty silnika Częstotliwość Poziom dźwięku
[obr/min] [Hz] [dB(A)]
63 125 250 500 1000 2000 4000 8000
1450 42,9 53,7 56,1 53,8 58,5 50,7 45,4 34 58
950 41 45,7 45,7 46,9 45,4 38,9 30,5 24,8 48

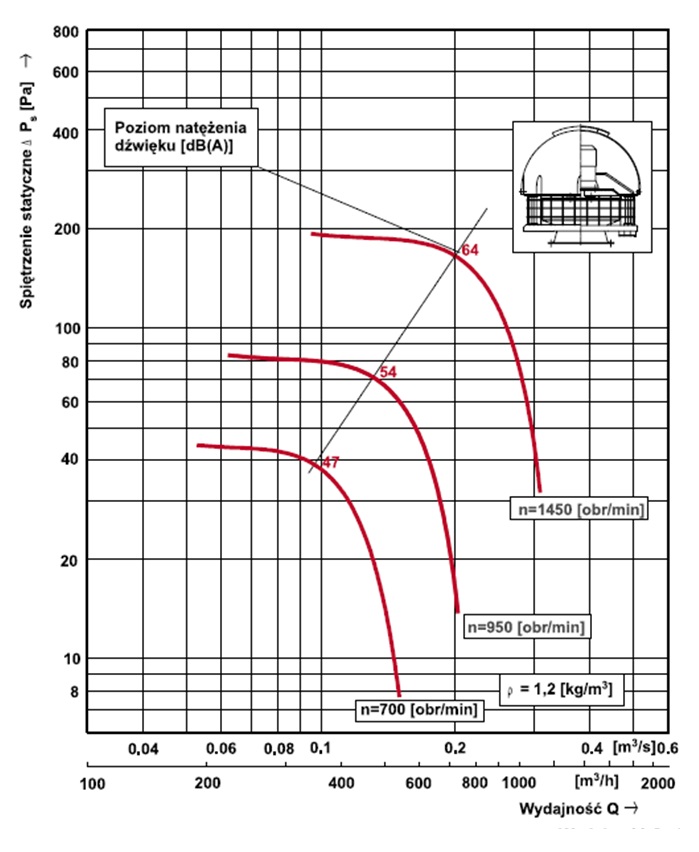

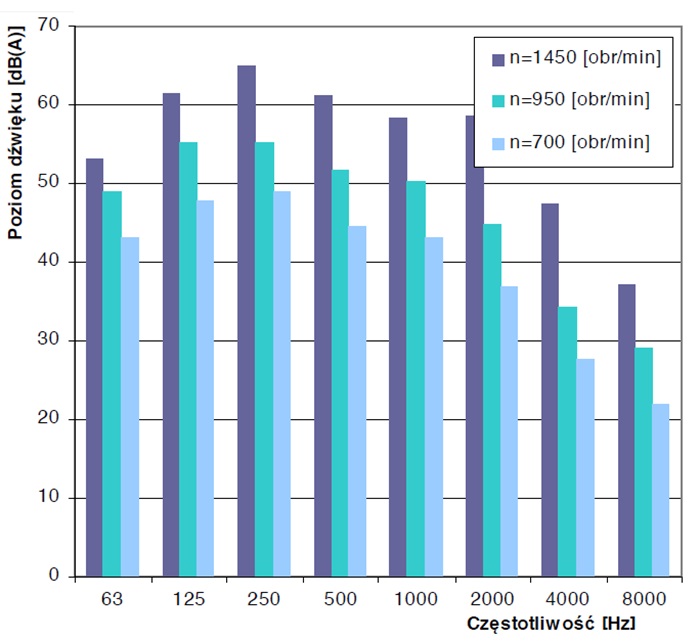

WDc/s 20-o-K

 5 6

 Poziomy dźwięku wentylatora dla poszczególnych częstotliwości

Obroty silnika Częstotliwość Poziom dźwięku
[obr/min] [Hz] [dB(A)]
63 125 250 500 1000 2000 4000 8000
1450 53 61,4 65,1 61,3 58,3 58,5 47,3 37,2 63
950 49,1 55,2 55,2 51,7 50,3 44,8 34,2 29,1 53
700 43 47,9 49 44,5 43 36,8 27,6 22 47

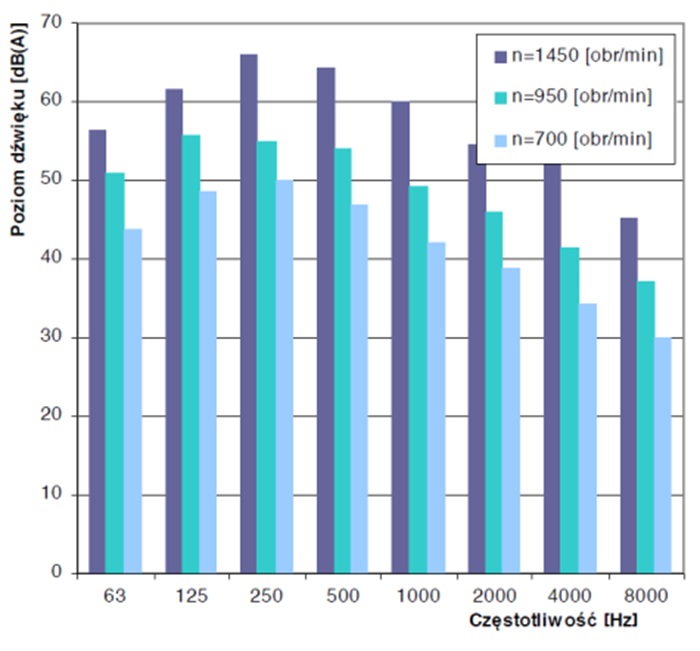

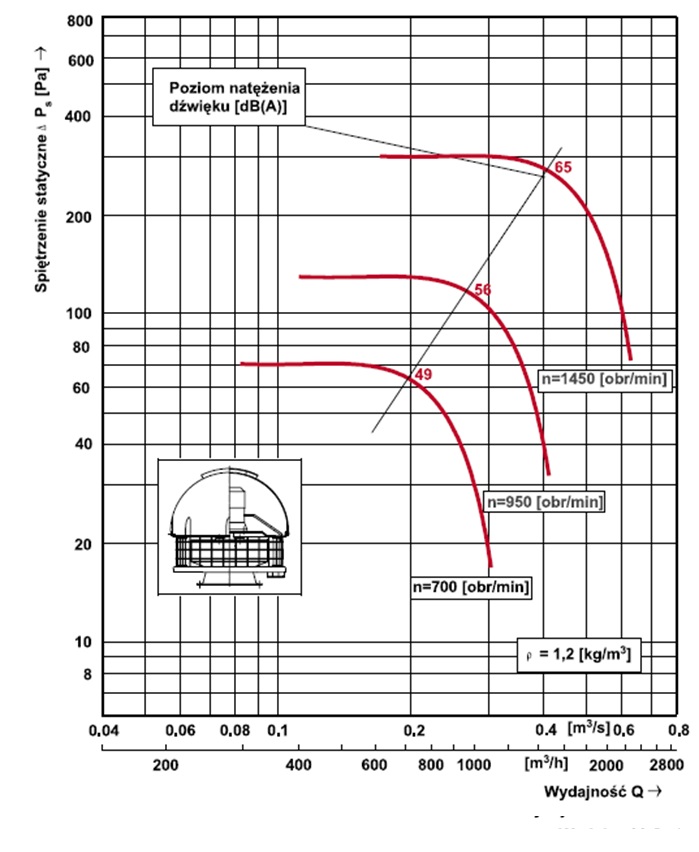

 WDc/s 25-o-K

6 7

Poziomy dźwięku wentylatora dla poszczególnych częstotliwości

Obroty silnika Częstotliwość Poziom dźwięku
[obr/min] [Hz] [dB(A)]
63 125 250 500 1000 2000 4000 8000
1450 56,5 61,7 66 64,3 60,1 54,5 53,3 45,2 66
950 51 55,8 55,1 54,1 49,2 46 41,4 37,2 56
700 43,8 48,6 49,9 47 42,1 38,9 34,3 30 52

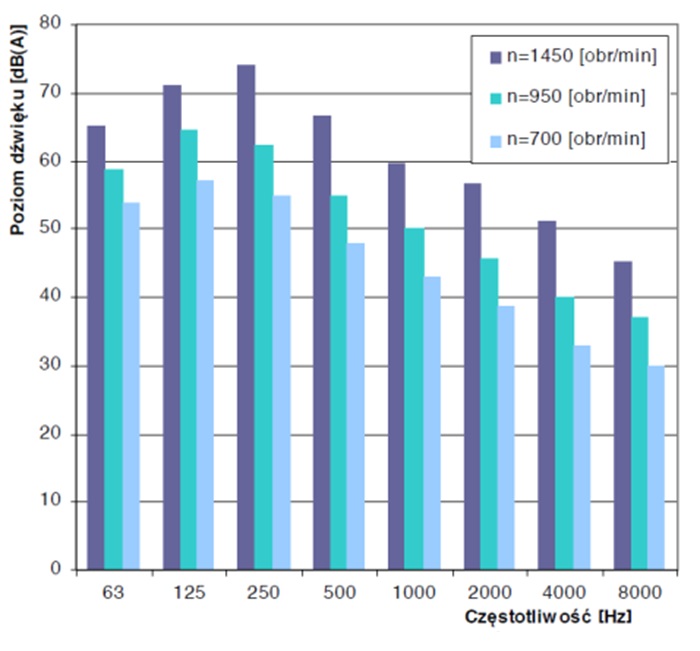

 WDc/s 31,5-o-K

8 9

Poziomy dźwięku wentylatora dla poszczególnych częstotliwości

Obroty silnika Częstotliwość Poziom dźwięku
[obr/min] [Hz] [dB(A)]
63 125 250 500 1000 2000 4000 8000
1450 64,9 71,1 73,9 66,6 59,7 56,7 51,1 45,2 70
950 58,9 64,4 62,2 55,1 50,1 45,8 40,1 37,1

59
700 53,8 57,2 55,1 47,9 43 38,7 32,9 30 53

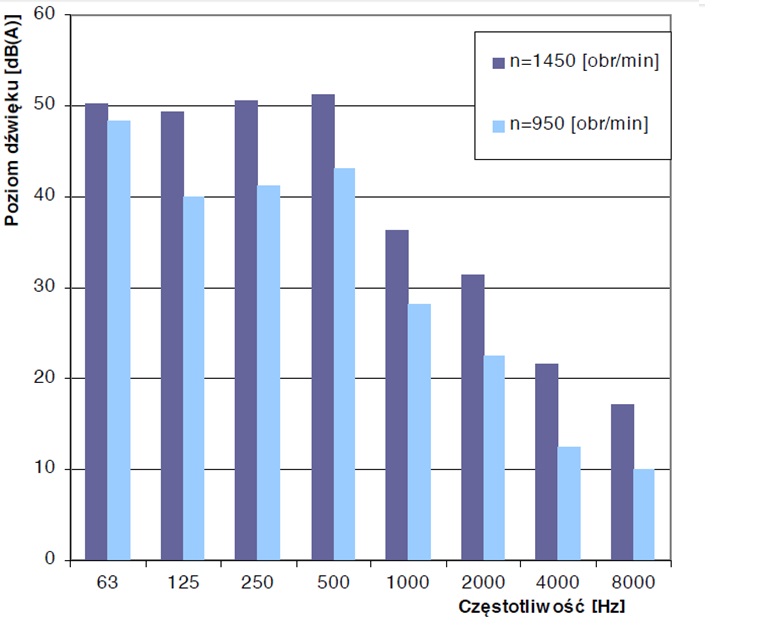

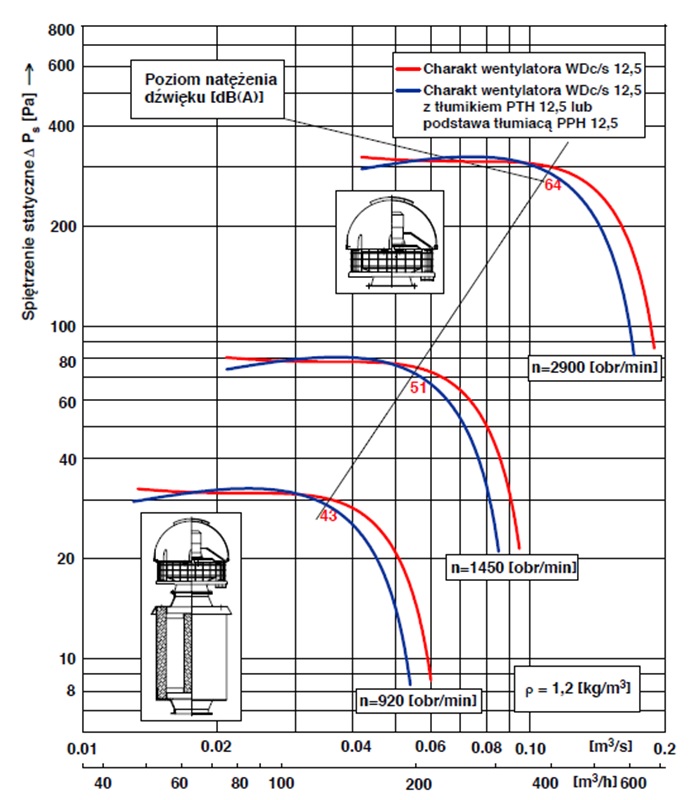

 WDc/s 12,5-o-K z tłumikiem lub podstawą tłumiącą

10 11

Poziomy dźwięku wentylatora dla poszczególnych częstotliwości

Obroty silnika Częstotliwość Poziom dźwięku
[obr/min] [Hz] [dB(A)]
63 125 250 500 1000 2000 4000 8000
2900 55,1 58,3 58,6 54,6 43,3 34,5 23 25,4 66
1450 41 45,1 45,2 40,1 36,8 28 18,5 12 56

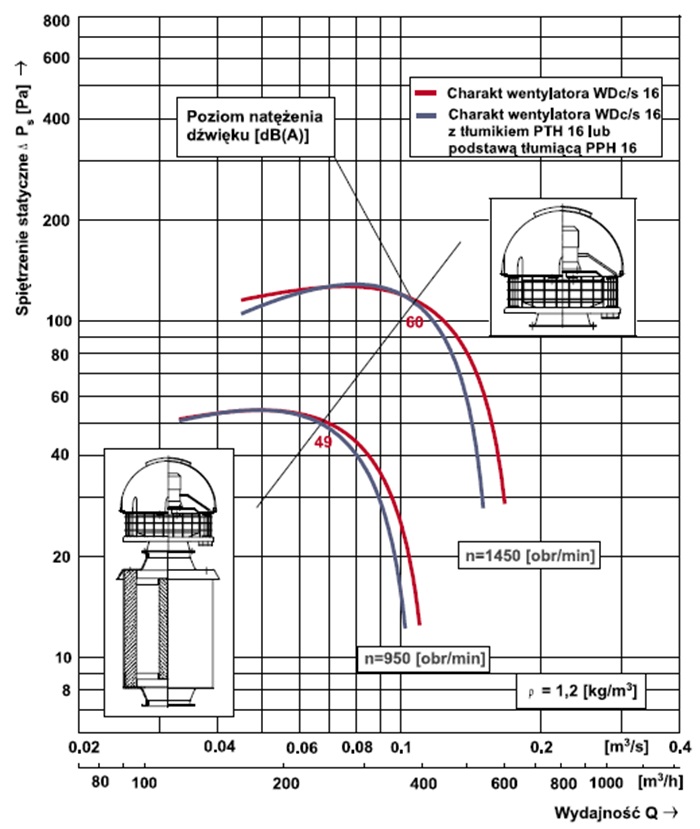

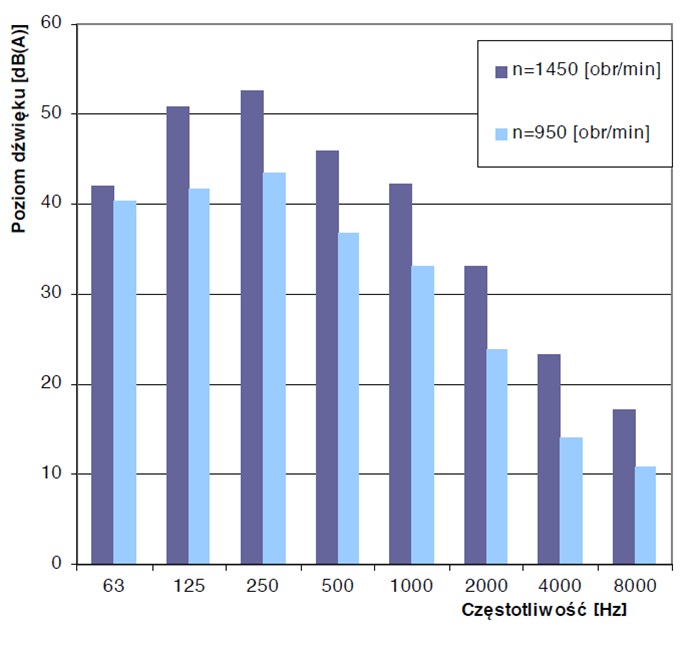

 WDc/s 16-o-K z tłumikiem lub podstawą tłumiącą

12 15

Poziomy dźwięku wentylatora dla poszczególnych częstotliwości

Obroty silnika Częstotliwość Poziom dźwięku
[obr/min] [Hz] [dB(A)]
63 125 250 500 1000 2000 4000 8000
1450 42 50,9 52,6 45,9 42,2 33,1 23,3 17,1 48,1
950 40,5 41,7 43,4 36,7 33 23,9 14,1 10,8

38,9

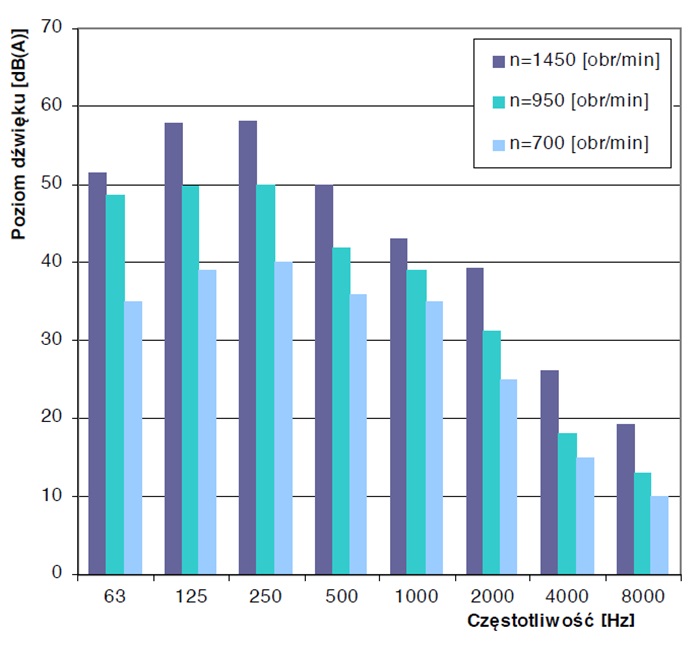

 WDc/s 20-o-K z tłumikiem lub podstawą tłumiącą

14 15

Poziomy dźwięku wentylatora dla poszczególnych częstotliwości

Obroty silnika Częstotliwość Poziom dźwięku
[obr/min] [Hz] [dB(A)]
63 125 250 500 1000 2000 4000 8000
1450 51,5 57,9 58 50 43,1 39,3 26,1 19,3 52
950 48,5 49,8 49,9 41,9 39 31,2 18 13

44
700 35 39 40 36 35 25 15 10 37

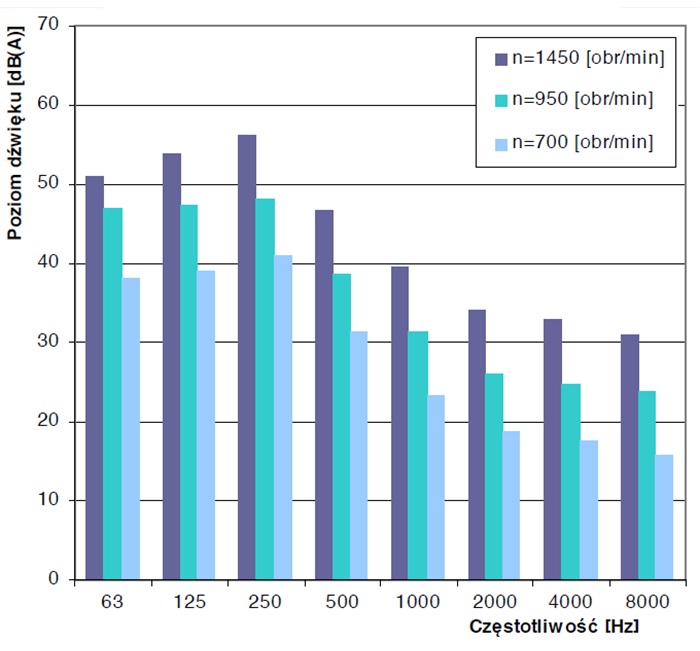

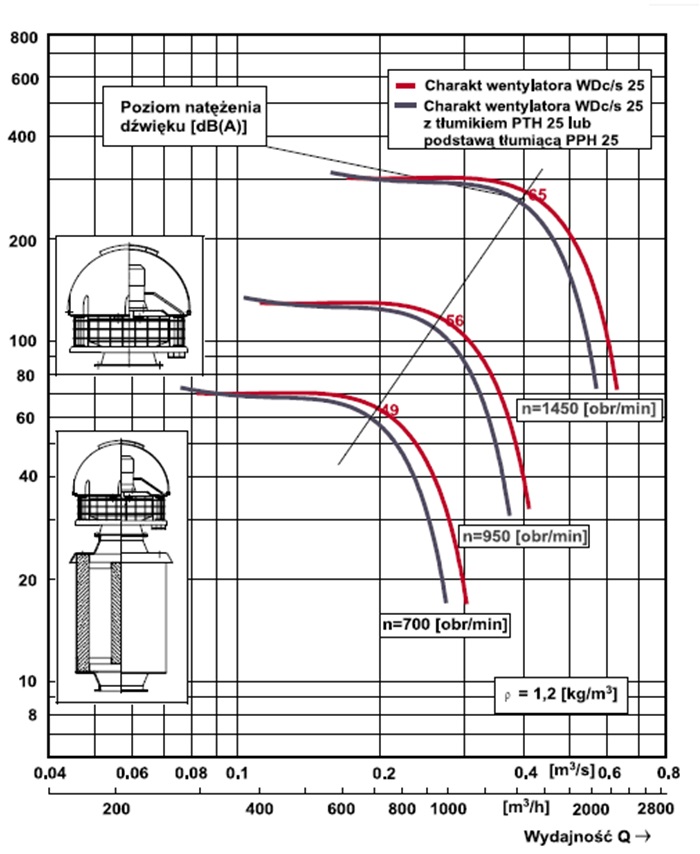

WDc/s 25-o-K z tłumikiem lub podstawą tłumiącą

16

16



 Poziomy dźwięku wentylatora dla poszczególnych częstotliwości

Obroty silnika Częstotliwość [Hz] Poziom dźwięku
[obr/min] 63 125 250 500 1000 2000 4000 8000 [dB(A)]
1450 51 53,7 56,1 46,7 39,5 34,1 32,8 31 49,9
950 47 47,5 48 38,6 31,4 26 24,7 23,9 42
700 38,1 39 40,9 31,5 23,3 18,9 17,6 15,8 34,8

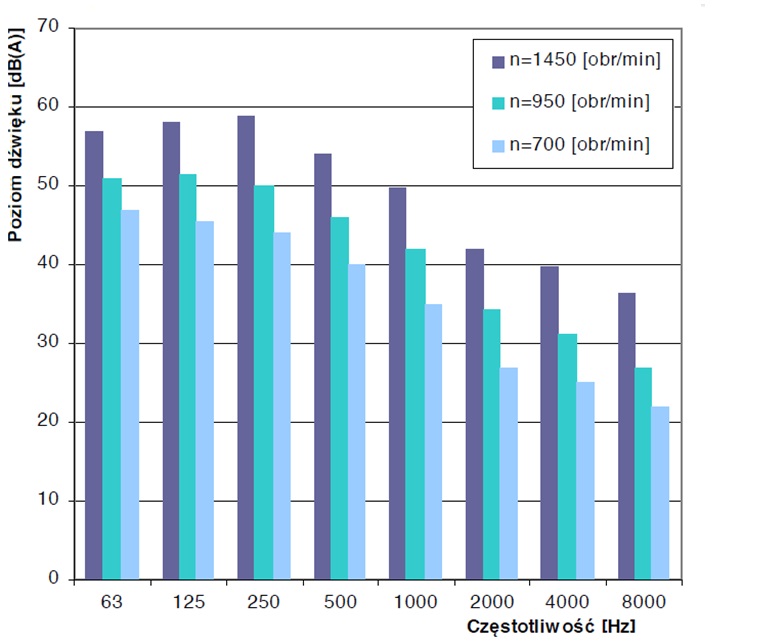

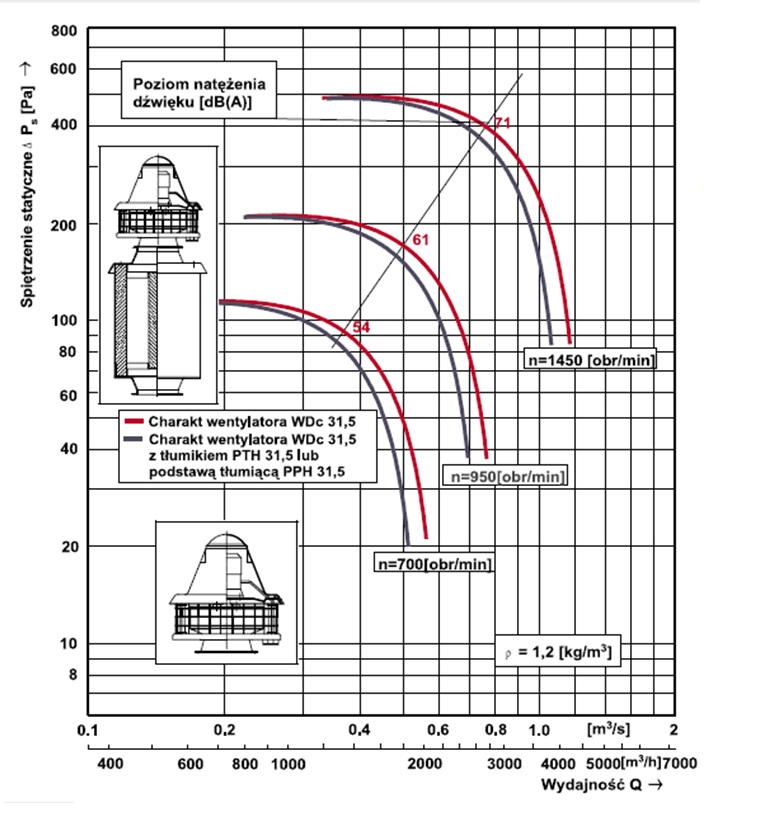

WDc/s 31,5-o-K z tłumikiem lub podstawą tłumiącą

17 18

 Poziomy dźwięku wentylatora dla poszczególnych częstotliwości

Obroty silnika Częstotliwość [Hz] Poziom dźwięku
[obr/min] 63 125 250 500 1000 2000 4000 8000 [dB(A)]
1450 57,9 58,9 60,5 51,7 44,5 40 37,8 35,7 54,7
950 51,8 52,8 52,4 43,6 36,4 31,9 29,7 27,6 46,7
700 44 45 45,3 36,5 29,3 24,8 22,6 20,5 39,5

Parametry silników

Wielkość wentylatora Prędkość obrotowa Moc silnika

Silnik trójfazowy

U=400 [V]



Silnik jednofazowy

U=23 [V]


[obr/min] [kW] Typ silnika

Pobór prądu

[A]

 Typ silnika

Pobór prądu

[A]
WDc/s 12,5-o-K 2900 0,18 SKh 63-4A 0,50 SSKg 63-2B 1,40
1450 0,09 SKh 56-4B 0,40 SSKg 56-4C 0,85
  950 0,06 SKh 56-6B 0,40 - -
WDc/s 16-o-K 1450 0,12 SKh 63-4B 0,45 SSKg 63-4B 1,00
950 0,09 SKh 63-6A 0,45 SSKg 63-6B 1,10
WDc/s 20-o-K 1450 0,18 SKh 63-4B 0,65 SSKh 63-4C 1,40
950 0,09 SKh 63-6A 0,45 SSKg 63-6B 1,10
700 0,09 SKh 71-8A 0,65 - -
WDc/s 25-o-K 1450 0,25 SKh 71-4A 0,85 SSKh 71-4B 1,70
950 0,18 SKh 71-6A 0,75 SSKg 71-6B 1,60
700 0,09 SKh 71-8A 0,65 - -
WDc/s 31,5-o-K 1450 0,75 3SIEK 80-4B* 2,20 SSKhR 90-4A 5,00
950 0,37 SKh 80-6A 1,40 SSKg 80-6B 2,90
700 0,18 SKh80-8A 0,90 - -

 *możliwość zastosowania silnika 2SIEK z falownikiem

Wymiary



25
Wielkość wentylatora Wymiary Masa
[mm] [kg]
D D0 A B C H n Ø
WDc/s 12,5-o-K 125 149 320 456 134 320 8 7 6,5
WDc/s 16-o-K 160 184 418 550 160 410 8 7 10,5
WDc/s 20-o-K 200 224 476 690 200 445 8 7 13,5
WDc/s 25-o-K 250 274 548 780 230 485 8 7 18
WDc/s 31,5-o-K 315 339 660 950 270 590 8 7 25,5
