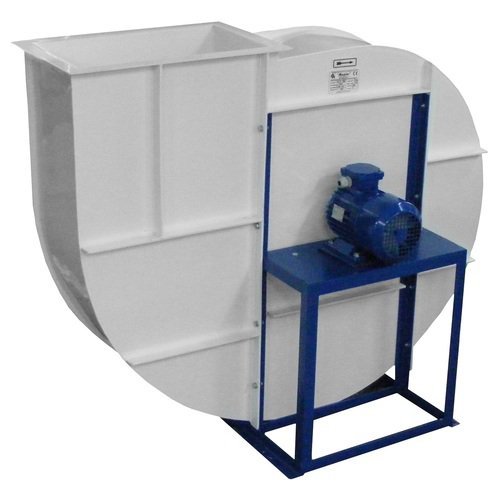

Wentylator promieniowy WA-K jednobiegowy
Wentylatory promieniowe typu WA przystosowane są do przetłaczania powietrza czystego lub zanieczyszczonego o maksymalnym stężeniu zapylenia do 0,3g/m3 i temperaturze +40ºC. Znajdują zastosowanie w instalacjach wentylacyjnych (nawiewnych lub wywiewnych) w przemyśle, rolnictwie, budownictwie, a także w różnych rodzajach obiektów użyteczności publicznej jak: laboratoria, magazyny, szpitale, szkoły, stołówki, baseny, oczyszczalnie ścieków itp.
Wentylatory typu WA wykonane są z twardego PVC
Stopień ochrony: IP 55
Klasa izolacji : F
Wykonanie:
- Standardowe: + 40ºC
- Specjalne: + 60ºC
Dostępne kolory: biały i szary
Malowanie osłony silnika na dowolny kolor wg wskaźnika RAL
Dane techniczne
Wielkość wentylatora |
Opracowanie |
Prędkość obrotowa |
Zakres wydajności |
Zakres spiętrzenia statycznego |
Moc silnika |
Poziom dźwięku |
||
[obr/min] |
[m³/s] |
[m³/h] |
[Pa] |
[kW] |
W odległ. 1m [dB (A)]
|
W odległ. 5m [dB (A)] |
||
WA-K 10 |
I |
1450 |
0,009÷0,037
|
32÷133 |
94÷10 |
0,12 |
42 |
37 |
II |
2850 |
0,018÷0,074 |
65÷266 |
374÷25 |
0,18 |
57 |
49 |
|
WA-K 14
|
I |
1450 |
0,022÷0,091 |
79÷327 |
170÷13 |
0,12 |
51 |
43 |
II |
2850 |
0,045÷0,184 |
162÷662 |
680÷48 |
0,18 |
66 |
57 |
|
WA-K 16
|
I |
1450 |
0,037÷0,153 |
133÷550 |
240÷17 |
0,12 |
56 |
47 |
II |
2850 |
0,075÷0,306 |
270÷1100 |
950÷66 |
0,37 |
71 |
62 |
|
WA-K 18
|
I |
1450 |
0,053÷0,215 |
191÷775 |
300÷19 |
0,18 |
61 |
52 |
II |
2850 |
0,105÷0,43 |
378÷1548 |
1195÷165 |
0,55 |
76 |
66 |
Charakterystyki

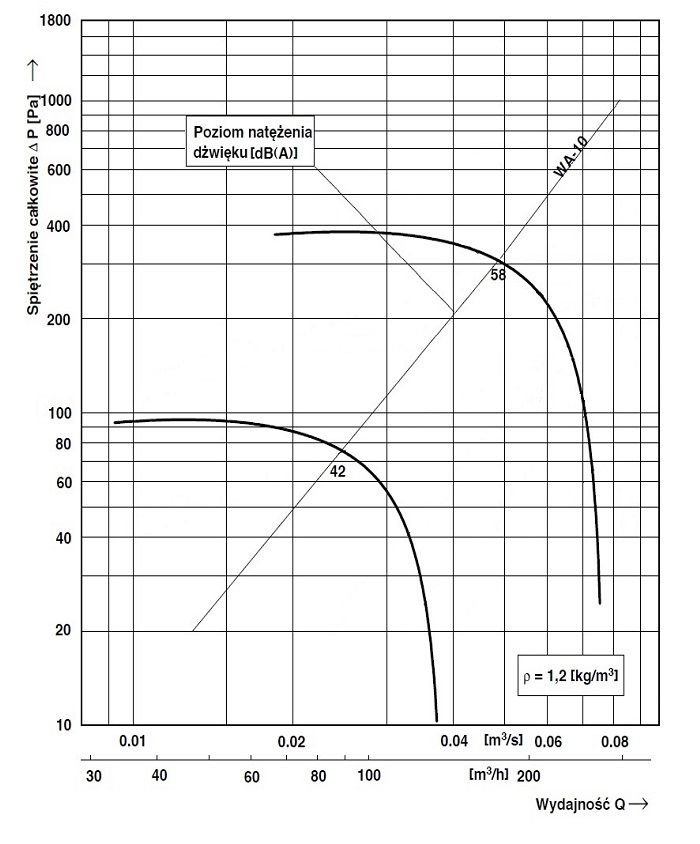

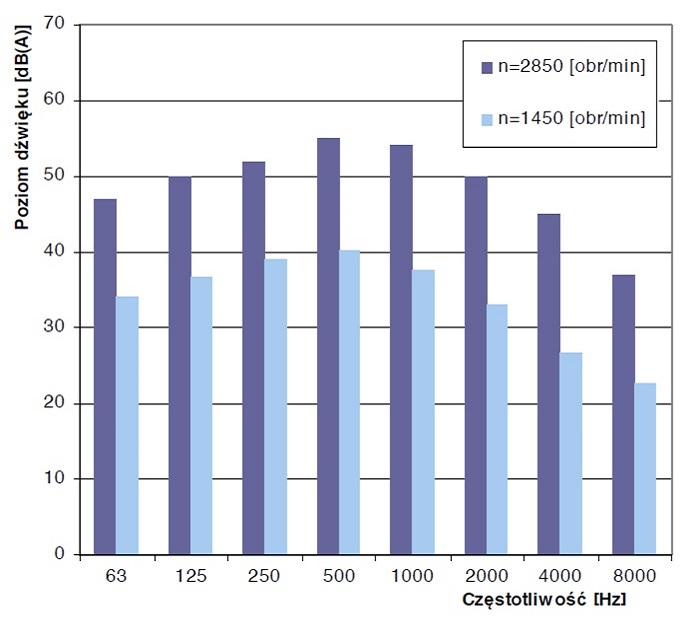

WA-K 10
Obroty silnika | Częstotliwość | Poziom dźwięku | |||||||
[obr/min] | [Hz] | [dB(A)] | |||||||
63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
2850 | 47 | 50 | 52 | 55 | 54 | 50 | 45 | 37 | 58 |
1450 | 34 | 37 | 39 | 40 | 38 | 33 | 27 | 23 | 42 |

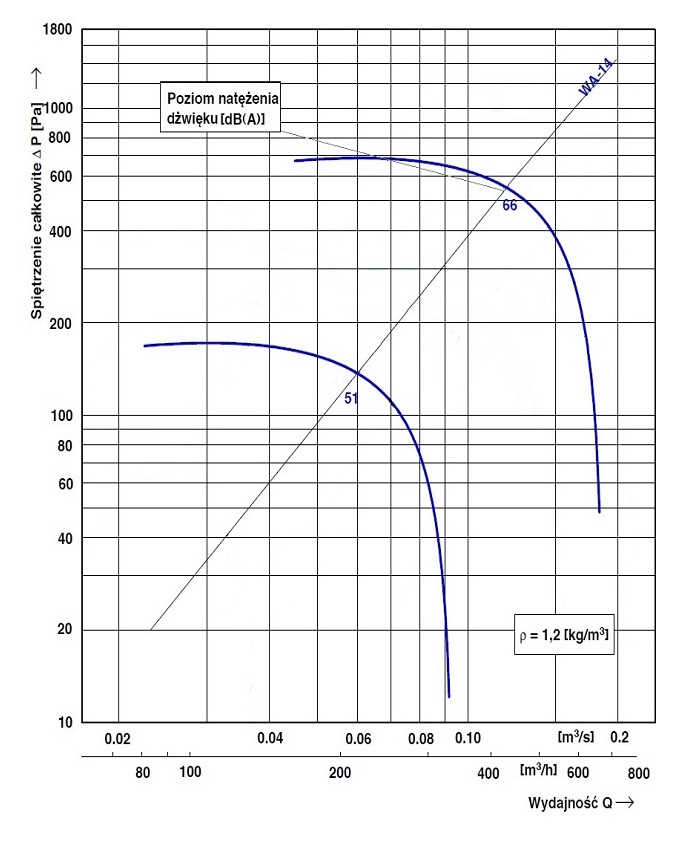

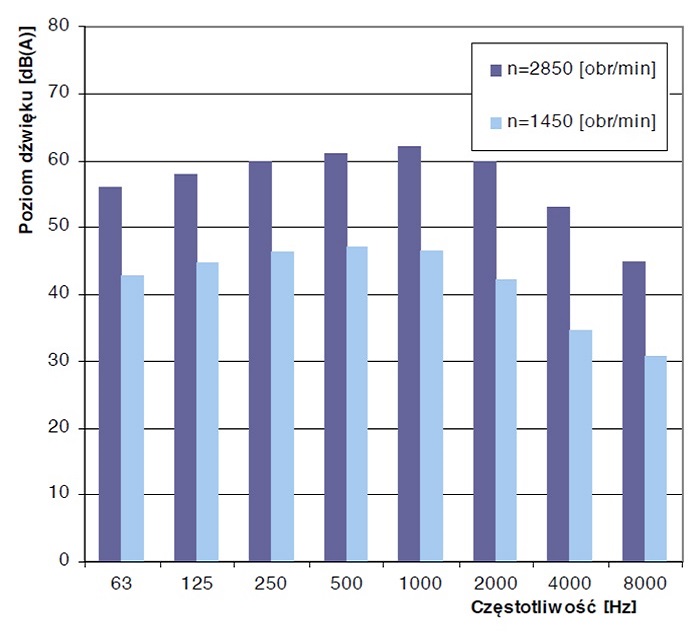

WA-K 14
Obroty silnika | Częstotliwość | Poziom dźwięku | |||||||
[obr/min] | [Hz] | [dB(A)] | |||||||
63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
2850 | 56 | 58 | 60 | 61 | 62 | 60 | 53 | 45 | 66 |
1450 | 43 | 45 | 46 | 47 | 47 | 42 | 35 | 37 | 51 |

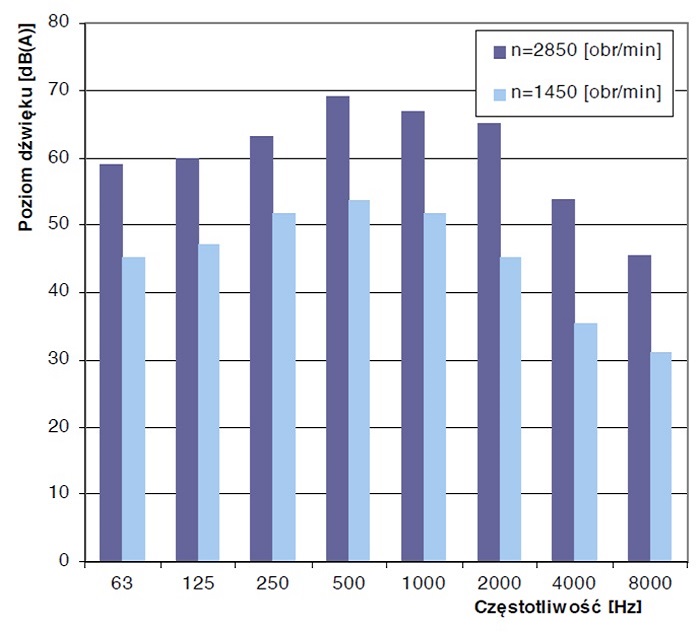

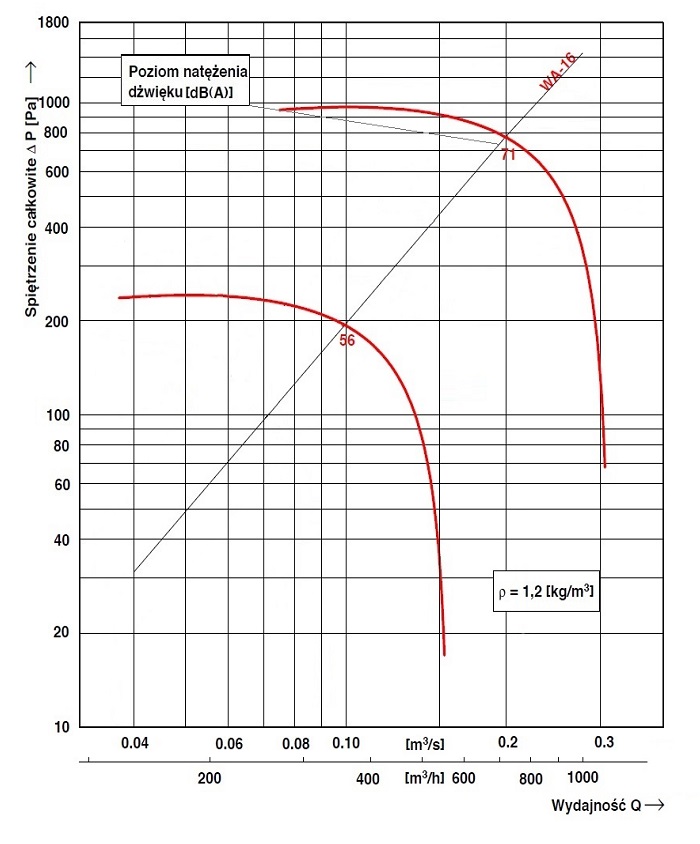

WA-K 16
Obroty silnika | Częstotliwość | Poziom dźwięku | |||||||
[obr/min] | [Hz] | [dB(A)] | |||||||
63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
2850 | 59 | 60 | 63 | 69 | 67 | 65 | 54 | 45 | 71 |
1450 | 45 | 47 | 52 | 54 | 52 | 45 | 35 | 41 | 56 |

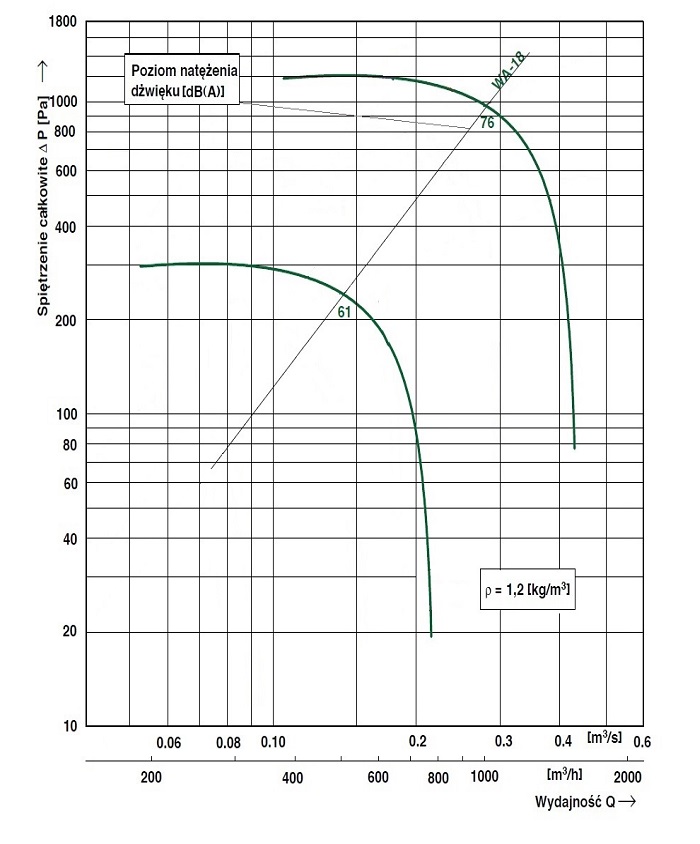

WA-K 18
Obroty silnika | Częstotliwość | Poziom dźwięku | |||||||
[obr/min] | [Hz] | [dB(A)] | |||||||
63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
2850 | 67 | 69 | 71 | 72 | 72,5 | 71 | 63 | 55 | 76 |
1450 | 54 | 56 | 57 | 58 | 58 | 53 | 45 | 41 | 61 |
Parametry silników:
Wielkość wentylatora | Opracowanie | Prędkość obrotowa | Moc silnika | Silnik trójfazowy U=400 [V] | Silnik jednofazowy U=230 [V] | ||
[obr/min] | [kW] | Typ silnika | Pobór prądu [A] | Typ silnika | Pobór prądu [A] | ||
WA-K 10 | I | 1450 | 0,12 | Sh 63-4A | 0,45 | SSg 63-4B | 1,00 |
II | 2850 | 0,18 | Sh 63-2A | 0,50 | SSg 63-2B | 1,40 | |
WA-K 14 | I | 1450 | 0,12 | Sh 63-4A | 0,45 | SSg 63-4B | 1,00 |
II | 2850 | 0,18 | Sh 63-2A | 0,50 | SSg 63-2B | 1,40 | |
WA-K 16 | I | 1450 | 0,12 | Sh 63-4A | 0,45 | SSg 63-4B | 1,00 |
II | 2850 | 0,37 | Sh 71-2A | 1,00 | SSh 71-2B | 2,50 | |
WA-K 18 | I | 1450 | 0,18 | Sh 63-4B | 0,65 | SSg 63-4C | 1,40 |
II | 2850 | 0,55 | Sh 71-2B | 1,35 | SSh 71-2C | 3,40 |

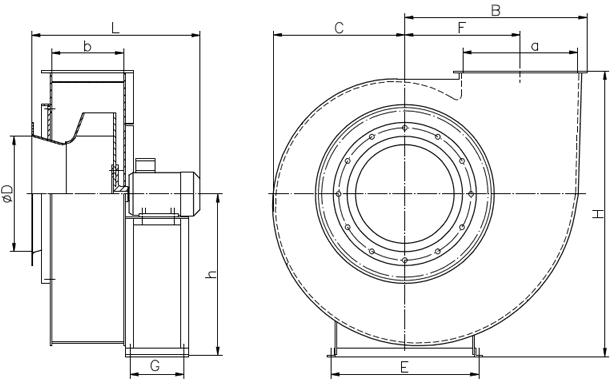

Wymiary
Wielkość wentylatora | Wymiary | Masa | ||||||||||
[mm] | [kg] | |||||||||||
D | a | b | H(RD 0) | F | C | G | E | L | H | B | ||
WA-K 10 | 100 | 101 | 68 | 180 | 118,5 | 131 | 130 | 188 | 330 | 315 | 209 | 11 |
WA-K 14 | 140 | 141 | 104 | 238 | 164 | 180 | 150 | 218 | 370 | 414 | 276 | 12 |
WA-K 16 | 160 | 162 | 118 | 263 | 188 | 202 | 150 | 218 | 385 | 501 | 310 | 14 |
WA-K 18 | 180 | 182 | 131 | 300 | 211,5 | 225 | 183 | 248 | 410 | 515 | 343,5 | 16 |

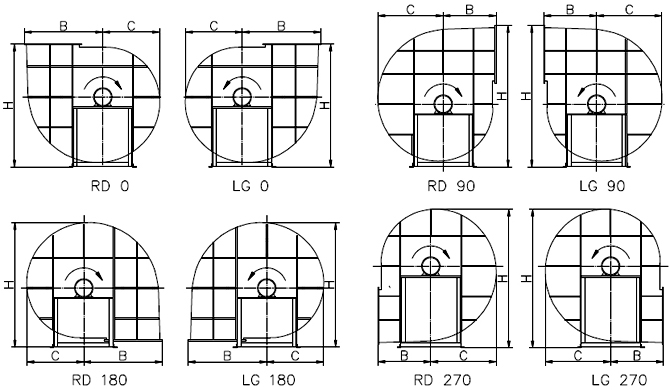

Układy wylotu:
Wielkość wentylatora | Układ | Wymiary [mm] | ||
H | B | C | ||
WA-K 10 | RD 0, LG 0 | 315 | 209 | 131 |
RD 90, LG 90 | 358 | 135 | 154 | |
RD 180, LG 180 | 315 | 201 | 131 | |
RD 270, LG 270 | 396 | 135 | 154 | |
WA-K 14 | RD 0, LG 0 | 414 | 276 | 180 |
RD 90, LG 90 | 481 | 178 | 213 | |
RD 180, LG 180 | 417 | 276 | 180 | |
RD 270, LG 270 | 464 | 178 | 213 | |
WA-K 16 | RD 0, LG 0 | 501 | 310 | 202 |
RD 90, LG 90 | 529 | 196 | 238 | |
RD 180, LG 180 | 501 | 310 | 202 | |
RD 270, LG 270 | 526 | 196 | 238 | |
WA-K 18 | RD 0, LG 0 | 515 | 343 | 225 |
RD 90, LG 90 | 573 | 215 | 265 | |
RD 180, LG 180 | 525 | 343 | 225 | |
RD 270, LG 270 | 575 | 215 | 265 |
