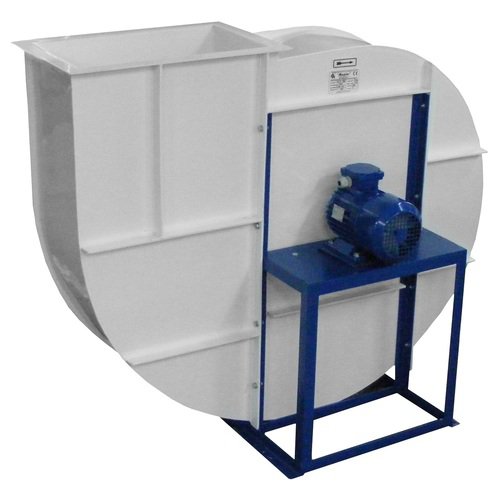

Wentylator promieniowy WB-K dwubiegowy
Wentylatory promieniowe typu WB przystosowane są do przetłaczania powietrza czystego lub zanieczyszczonego o maksymalnym stężeniu zapylenia do 0,3g/m3 i temperaturze +40ºC. Znajdują zastosowanie w instalacjach wentylacyjnych (nawiewnych lub wywiewnych) w przemyśle, rolnictwie, budownictwie, a także w różnych rodzajach obiektów użyteczności publicznej jak: laboratoria, magazyny, szpitale, szkoły, stołówki, baseny, oczyszczalnie ścieków itp.
Wentylatory typu WA wykonane są z twardego PVC.
Stopień ochrony: IP 55
Klasa izolacji : F
Wykonanie:
- Standardowe: + 40ºC
- Specjalne: + 60ºC
Dostępne kolory: biały i szary,
Malowanie osłony silnika na dowolny kolor wg wskaźnika RAL.
Dane techniczne
Wielkość wentylatora |
Prędkość obrotowa |
Zakres wydajności |
Zakres spiętrzenia statycznego |
Moc silnika |
Poziom dźwięku |
||
[obr/min] |
[m³/s] |
[m³/h] |
[Pa] |
[kW] |
W odległ. 1m [dB (A)]
|
W odległ. 5m [dB (A)] |
|
WB 20 - D-K
|
950 / 1450 |
0,047÷0,176 |
169÷634 |
93,5÷32 |
0,18 |
47 |
38 |
0,073÷0,274 |
263÷986 |
226÷77 |
0,25 |
56 |
47 |
||
1450 / 2850 |
0,073÷0,274 |
263÷986 |
226÷77 |
0,45 |
56 |
47 |
|
0,14÷0,548 |
522÷1973 |
905÷307 |
0,60 |
72 |
64 |
||
WB 25 - D-K
|
950 / 1450 |
0,091÷0,343 |
328÷1235 |
146÷49,5 |
0,18 |
54 |
46 |
0,142÷0,343 |
511÷1926 |
354 ÷ 120 |
0,25 |
64 |
55 |
||
WB 30 - D-K
|
950 / 1450
|
0,157÷0,594 |
565÷2138 |
210÷71 |
0,25 |
59 |
50 |
0,245÷0,924 |
882÷3326 |
509÷173 |
0,75 |
69 |
60 |

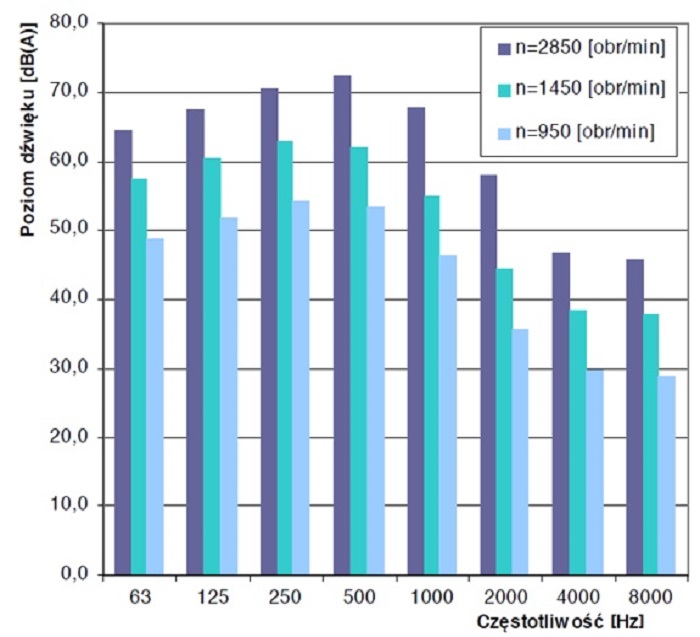

Charakterystyki

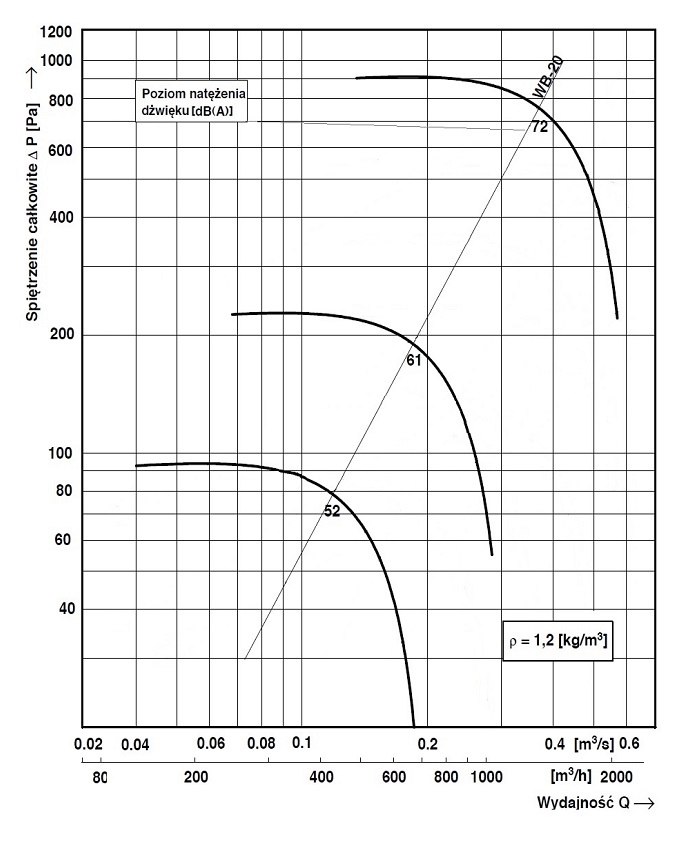

WB 20 - D - K
Obroty silnika | Częstotliwość | Poziom dźwięku | |||||||
[obr/min] | [Hz] | [dB(A)] | |||||||
63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
2800 | 64 | 67 | 70 | 72 | 68 | 58 | 47 | 46 | 72 |
1450 | 52 | 55 | 59 | 59 | 49 | 39 | 27 | 19 | 61 |
950 | 46 | 49 | 51 | 46 | 36 | 25 | 19 | 18 | 52 |

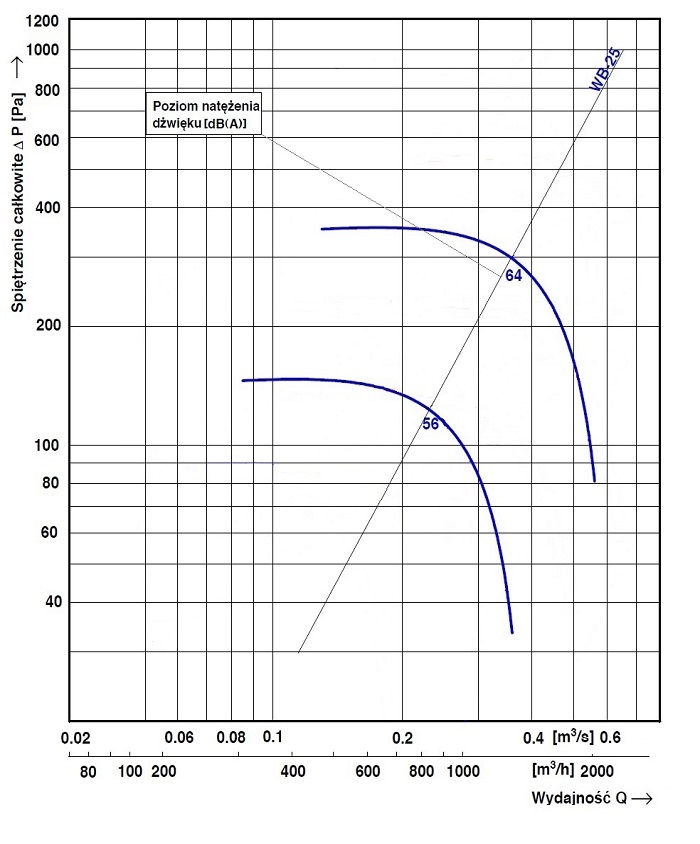

WB 25 - D - K
Obroty silnika | Częstotliwość | Poziom dźwięku | |||||||
[obr/min] | [Hz] | [dB(A)] | |||||||
63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
1450 | 53 | 56 | 57 | 55 | 51 | 42 | 34 | 29 | 56 |
950 | 48 | 50 | 52 | 50 | 46 | 37 | 29 | 28 | 51 |

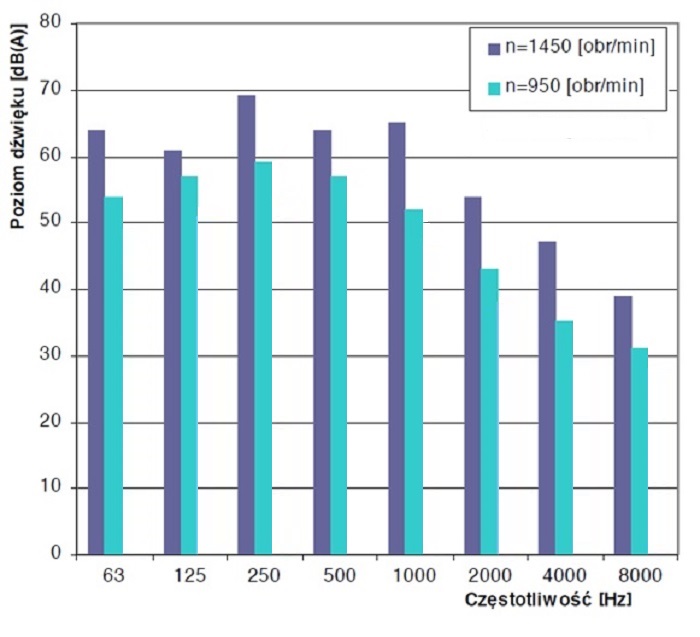

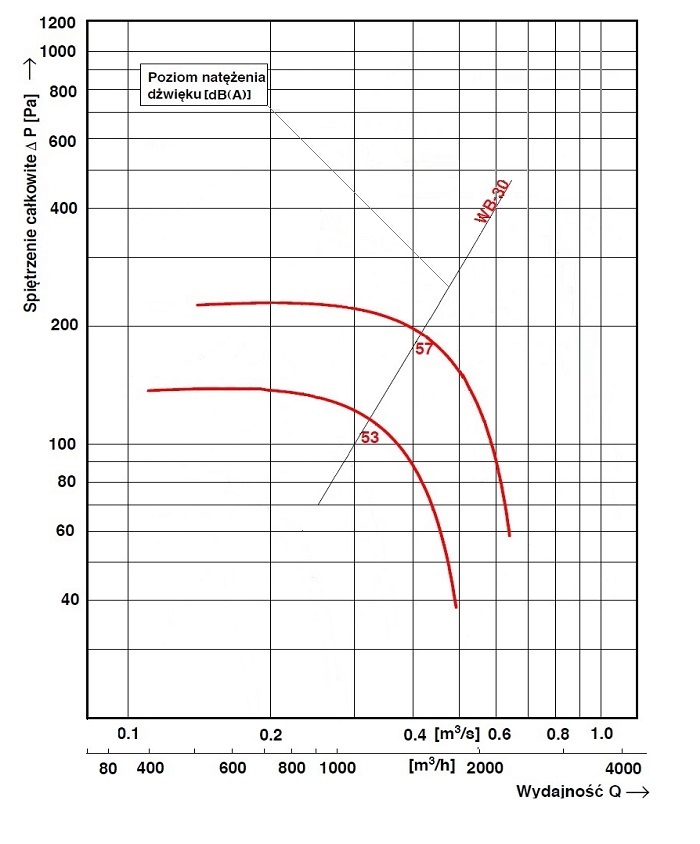

WB 30 - D - K
Obroty silnika | Częstotliwość | Poziom dźwięku | |||||||
[obr/min] | [Hz] | [dB(A)] | |||||||
63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
1450 | 54 | 57 | 59 | 57 | 52 | 43 | 35 | 31 | 58 |
950 | 49 | 51 | 54 | 52 | 47 | 38 | 30 | 29 | 52 |
Parametry silników:
Wielkość wentylatora | Prędkość obrotowa | Moc silnika | Silnik trójfazowy U=400 [V] | |
[obr/min] | [kW] | Typ silnika | Pobór prądu [A] | |
WB 20 - D-K | 950 / 1450 | 0,18 | Sh 71-6/4B | 0,80 |
0,25 | 1,10 | |||
1450 / 2850 | 0,45 | Sh 80-4/2A | 1,50 | |
0,60 | 1,90 | |||
WB 25 - D-K | 950 / 1450 | 0,18 | Sh 71-6/4B | 0,80 |
0,25 | 1,00 | |||
WB 30 - D-K | 950 / 1450 | 0,25 | Sh 80-6/4C | 1,00 |
0,75 | 2,00 |

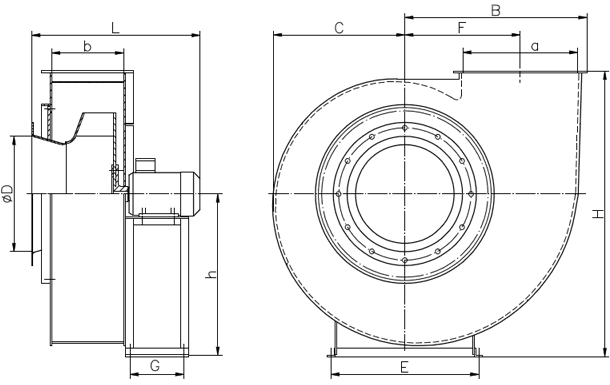

Wymiary
Wielkość wentylatora | Wymiary | Masa | ||||||||||
[mm] | [kg] | |||||||||||
D | a | b | H(RD 0) | F | C | G | E | L | H | B | ||
WB 20 - D-K | 200 | 237 | 133 | 326 | 224 | 240 | 370 | 278 | 510 | 568 | 381 | 25-27 |
WB 25 - D-K | 250 | 297 | 166 | 398 | 280 | 297 | 405 | 308 | 545 | 545 | 473 | 30 |
WB 30 - D-K | 300 | 356 | 199 | 482 | 336 | 358 | 440 | 414 | 620 | 620 | 557 | 39 |

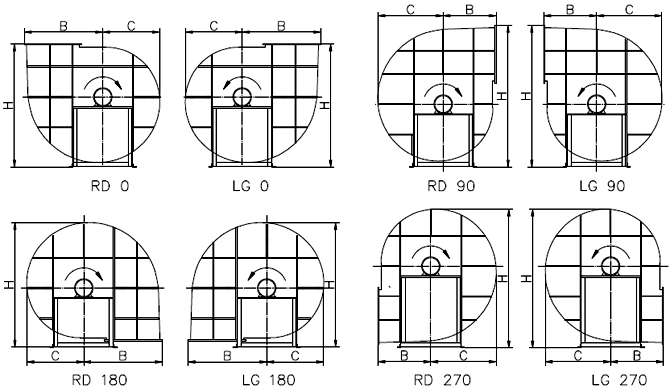

Układy wylotu:
Wielkość wentylatora | Układ | Wymiary [mm] | ||
H | B | C | ||
WB 20 - D-K | RD 0, LG 0 | 568 | 381 | 240 |
RD 90, LG 90 | 659 | 242 | 291 | |
RD 180, LG 180 | 550 | 381 | 240 | |
RD 270, LG 270 | 629 | 242 | 291 | |
WB 25 - D-K | RD 0, LG 0 | 698 | 473 | 297 |
RD 90, LG 90 | 805 | 300 | 363 | |
RD 180, LG 180 | 675 | 473 | 297 | |
RD 270, LG 270 | 784 | 300 | 363 | |
WB 30 - D-K | RD 0, LG 0 | 848 | 557 | 358 |
RD 90, LG 90 | 960 | 336 | 437 | |
RD 180, LG 180 | 809 | 557 | 358 | |
RD 270, LG 270 | 930 | 336 | 437 |
