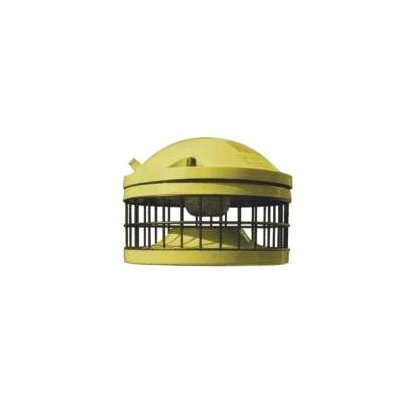

Wentylator dachowy FEN (do 7.200 m3/h)

Producent:
Kod produktu: wybierz wariant
FEN-160/900 FEN-160/900 2546.10 2070.00 Dostępność
FEN-160/900/230 FEN-160/900/230 2669.10 2170.00 Dostępność
FEN-250/900 FEN-250/900 3640.80 2960.00 Dostępność
FEN-250/900/230 FEN-250/900/230 3763.80 3060.00 Dostępność
FEN-315/900 FEN-315/900 4612.50 3750.00 Dostępność
FEN-315/900/230 FEN-315/900/230 4735.50 3850.00 Dostępność
FEN-400/700 FEN-400/700 11303.70 9190.00 Dostępność
FEN-500/700 FEN-500/700 11586.60 9420.00 Dostępność
Cena katalogowa netto: 2070.00 zł/szt
Cena katalogowa brutto: 2546.10 zł/szt
szt
Zapytaj o produkt
Jesteś zainteresowany zakupami hurtowymi/instalatorskimi?
Skontaktuj się z naszym działem handlowym.

Wentylator dachowy FEN  to wentylator dachowy typoszeregu FEN klasyfikowany jest w grupie wentylatorów promieniowych z tworzyw sztucznych. Wentylatory typoszeregu FEN przeznaczone są do pracy we wszystkich rodzajach instalacjach wentylacji bytowej i przemysłowej ogólnego przeznaczenia. Wentylatory typoszeregu FEN dostępne są tylko w wykonaniu standardowym [s].

Cechą charakterystyczną ich konstrukcji jest zastosowanie wirnika promieniowego, talerzowego. Dzięki temu udało się zredukować poziom hałasu emitowanego do otoczenia i do sieci kanałów wentylacyjnych. Cechy geometryczne wentylatora powodują że przy wyłączonym zasilaniu silnika stanowi on formę stacjonarnej nasady wentylacyjnej (grawitacyjnej) o niskim współczynniku oporu miejscowego. Powoduje to dodatkową możliwość zastosowania wentylatora w projektowanych instalacjach wentylacji hybrydowej, lub zabudowy na instalacjach istniejących gdzie istnieją warunki do działania wentylacji grawitacyjnej, a gdzie wymagane jest jej okresowe wspomaganie.

Warunkiem właściwego wykorzystania wentylatora hybrydowego jest prawidłowe zaprojektowanie wentylacji grawitacyjnej obiektu tak po stronie wywiewu jak i nawiewu oraz zapewnienie możliwości regulacji sieci. W sterowaniu wentylacją hybrydową ma zastosowanie [UKŁAD AUTOMATYCZNEJ KONTROLI CIĄGU WENTYLACYJNEGO EOL]. Układ bada stan przepływu powietrza wentylacyjnego w instalacji i decyduje o włączeniu wentylatora celem okresowego wspomożenia jej skuteczności. Główne elementy konstrukcyjne (obudowa, kopuła, koło wirnikowe) wykonywane są z kompozytów poliestrowo-szklanych. Zastosowanie kompozytów opartych na żywicach zbrojonych włóknem szklanym zapewnia konstrukcji dużą wytrzymałość mechaniczną oraz odporność na oddziaływanie atmosferyczne i chemiczne. Powierzchnie elementów obudowy wykończone są warstwą żelkotu barwionego wg. kolorów podstawowych palety RAL. Odporność żelkotów na promieniowanie UV zapewnia estetyczny wygląd w okresie wieloletniego użytkowania. Wirniki wentylatorów wyrównoważane są dynamicznie w klasie [G 2.5]. Każdy wentylator przechodzi kontrolę wyrównoważania w łożyskach własnych na stanowisku prób ruchowych [ISO 2372]. Wentylatory typoszeregu FEN przeznaczone są do transportu niezapylonego czynnika [p < 0.3 (g/Nm3)] o temperaturze [t ≤ 40 (°C)]. W zależności od warunków zasilania na miejscu zabudowy wentylatory mogą być dostarczone z silnikami asynchronicznymi z wirującym stojanem jednofazowymi lub trzyfazowymi, jednobiegowymi.  Zaleca się stosowanie wyłączników serwisowych typu [WIS].

Właściwe podłączenie elektryczne silników jednobiegowych jedno lub trzyfazowych zapewnia zastosowanie zestawów rozruchowo-zabezpieczających typu [S – Z]. Silnik jednofazowy, jednobiegowy wentylatora może być zasilany i regulowany (płynna regulacja obrotów) z układów regulacji przemiennego napięcia zasilania [UKŁAD WIR S, UKŁAD WIR DN]. Silnik trzyfazowy, jednobiegowy wentylatora może być zasilany i regulowany (płynna regulacja obrotów) przy pomocy przetwornicy częstotliwości [Układ regulacji FAUST]. Wentylator przystosowany jest do montażu na konstrukcji wsporczej ( np. podstawa dachowa, podstawa tłumiąca [PTL, PTS] ) wyposażonej w kołowe przyłącze kołnierzowe.

PRZEZNACZENIE

Wentylatory typoszeregu FEN przeznaczone są do pracy w instalacjach wentylacji mechanicznej ogólnego przeznaczenia lub w instalacjach wentylacji mechanicznej, w których projektowo przewidziano okresowe wykorzystanie wentylacji grawitacyjnej.

OZNACZENIE

FEN _ _ _ / W3  (W3 – oznaczenie modułu modernizacji, Średnica wlotu [mm])

Dane techniczne

  Wydajność
[m3/h]
Spręż max
[Pa]
FEN 190 720 8
FEN 250 1440 9
FEN 315 2880 170
FEN 400 5600 190
FEN 500 7200 250

Szczegółowe dane techniczne w zakładce Do Pobrania - Karta katalogowa FEN

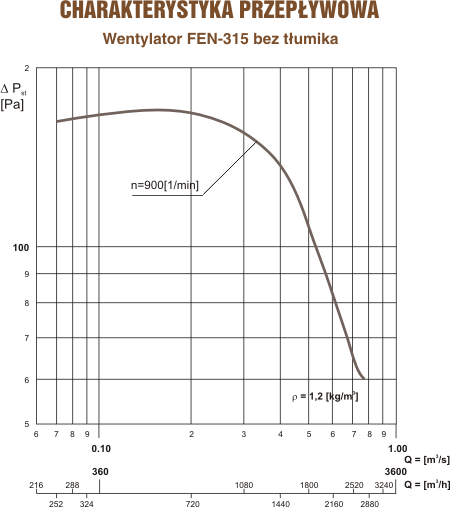

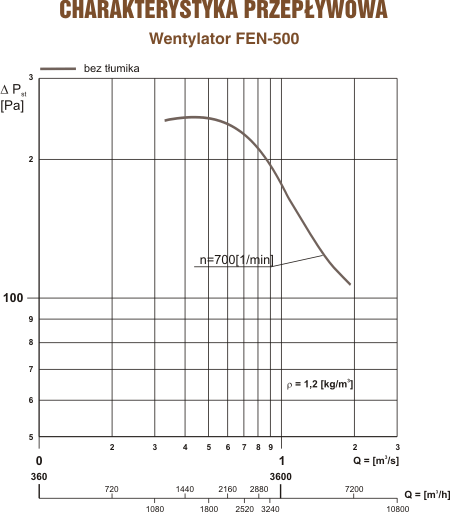

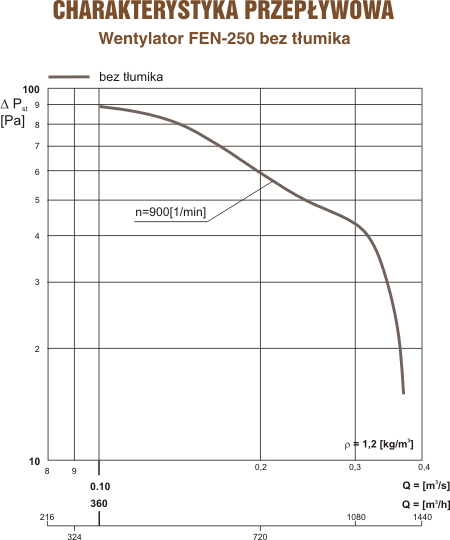

Charakterystyki

1 2
3 4
5

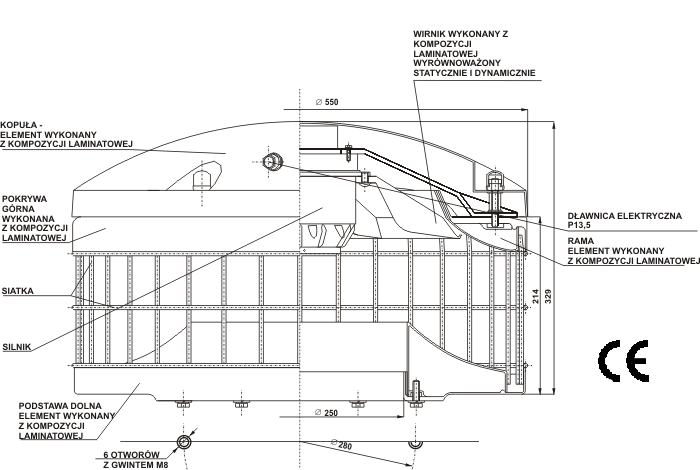

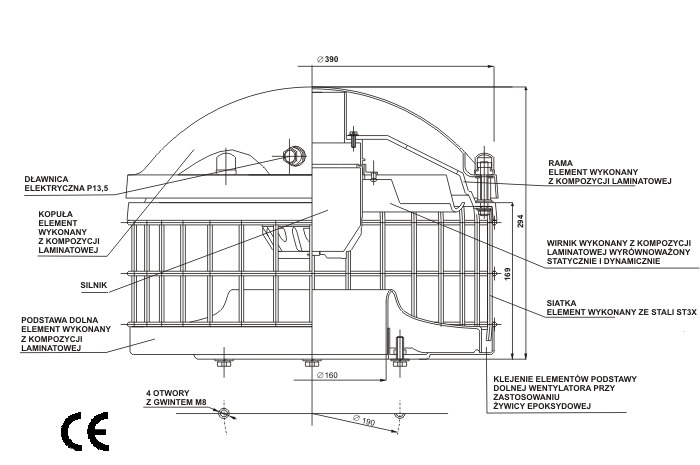

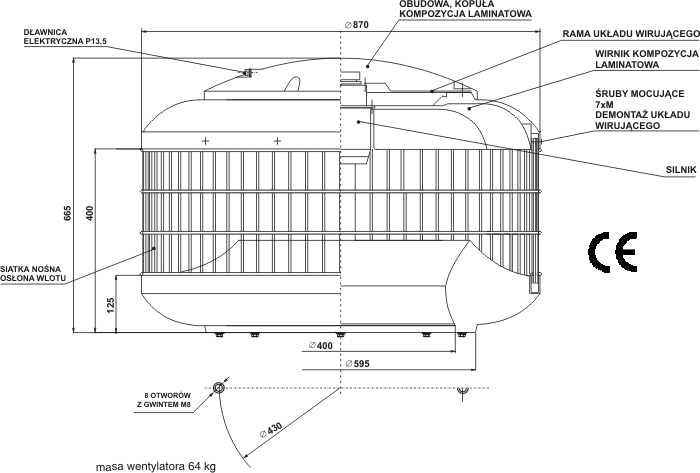

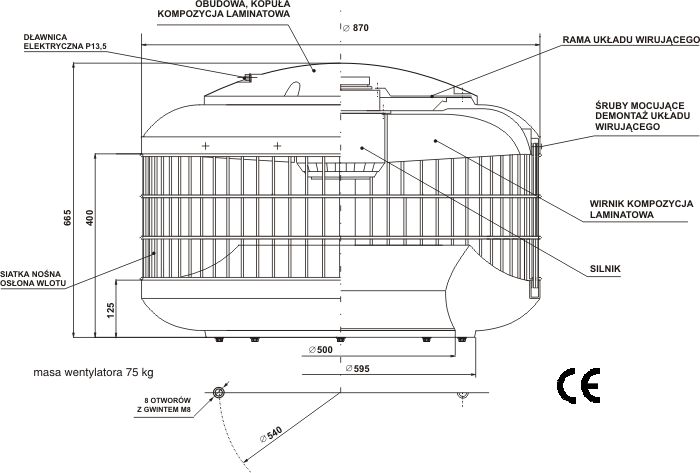

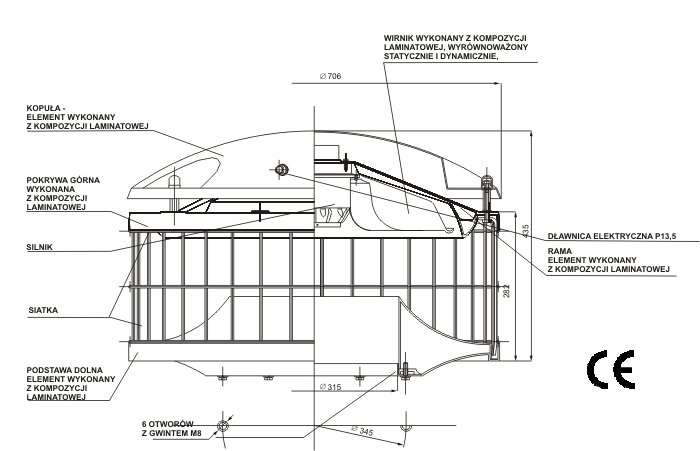

Wymiary

1
2
3
4
5



Wersje

  Jednobiegowe Napięcie 3 x 400V Jednobiegowe Napięcie 1 x 230V Dwubiegowe Napięcie 3 x 400V Trzybiegowe Napięcie 3 x 400V
FEN-160 - -
FEN-250 - -
FEN315 - -
FEN-500 - - -
