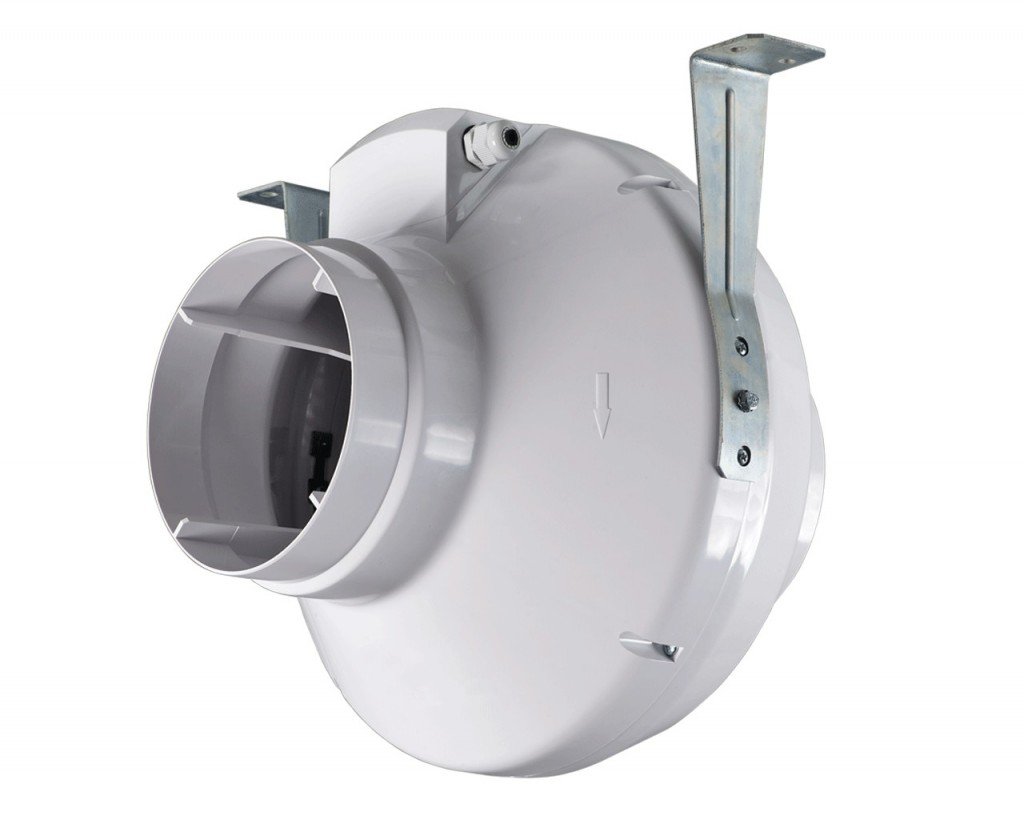

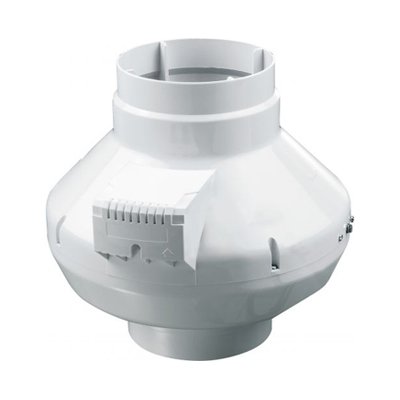

Wentylator kanałowy VK (do 1080 m3/h)

Producent:
Kod produktu: wybierz wariant
fi.100 VK100 0 0 Dostępność
fi.100Q VK100Q 0 0 Dostępność
fi.125 VK125 0 0 Dostępność
fi.125Q VK125Q 0 0 Dostępność
fi.150 VK150 0 0 Dostępność
fi.200 VK200 0 0 Dostępność
fi.250 VK250 0 0 Dostępność
fi.250Q VK250Q 0 0 Dostępność
szt
Zapytaj o produkt
Jesteś zainteresowany zakupami hurtowymi/instalatorskimi?
Skontaktuj się z naszym działem handlowym.

Wentylator kanałowy VENTS odśrodkowy serii VK, są wykorzystywany w wentylacji nawiewno-wywiewnej, pojedynczych pomieszczeń, budynków zbiorowego zamieszkania oraz użyteczności publicznej. Do wentylacji z zaostrzonymi rygorami poziomu hałasu, proponowane są warianty o cichym trybie pracy – wersje Q. Dzięki obudowie z plastiku – ABS, wentylatory nie ulegają korozji, co pozwala stosować je do wentylacji wywiewnych ubikacji, kuchni i innych pomieszczeń z podwyższoną wilgotnością otoczenia.

Konstrukcja wentylatora przepływowego

Obudowa wentylatora i wirnika wykonana jest z wysokogatunkowego tworzywa sztucznego – ABS, które to posiada wysoką odporność na warunki atmosferyczne i dużą wytrzymałość mechaniczną. Wentylator posiada hermetyczną skrzynkę przyłączeniową.

Silnik wentylatora

Do produkcji w wentylatorze stosowane są jednofazowe silniki z zewnętrznym wirnikiem, z łopatkami zagiętymi do tyłu. Silnik ma wbudowane zabezpieczenie zapobiegające jego przegrzaniu z automatycznym restartem. Modele VKS różnią się od analogicznych modeli VK, mocą silnika. Dla wydłużenia okresu eksploatacji wentylatora w silniku zastosowane są łożyska kulkowe. Dla osiągnięcia odpowiednich parametrów i bezpiecznej pracy wentylatora, podczas procesu montażu każda turbina poddawana jest dynamicznemu wyważeniu, co zapewnia m.in. niski poziom szumu pracy wentylatora.

Regulacja prędkości wentylatora VENTS VK

Regulowanie wydajności może odbywać się w sposób płynny (regulator tyrystorowy) jak również skokowy (regulator transformatorowy). Wentylatory mogą być podłączone po parę jednostek do jednego sterownika pod warunkiem, że dostępna moc i roboczy prąd nie będą przewyższać nominalnych parametrów regulatora.

Montaż

Możliwy jest montaż pod dowolnym kątem względem osi wentylatora. Mocowanie bezpośrednio do podłoża, ściany lub sufitu możliwe jest za pomocą mocnych wsporników, które wchodzą w skład kompletu. Przyłączenie elektryczne i instalacja powinny być wykonane zgodnie z instrukcją i schematem elektrycznym znajdującym się w DTR.

Dane techniczne

  VK 100Q VK 100 VK 125 Q VK 125 VK 150 VK 200 VKS 200 VK 250 Q VK 250
Napięcie [V] 230 230 230 230 230 230 230 230 230
Moc[W] 62 80 61 79 80 107 173 108 173
Pobór prądu[A] 0,38 0,34 0,38 0,34 0,35 0,47 0,76 0,47 0,76
Wydajność [m3/h] 205 250 260 355 460 780 930 865 1080
Obroty [min-1] 2650 2820 2610 2800 2725 2660 2125 2560 2090
Poziom ciśnienia akustycznego [dB(A)/3m] 36 40 36 40 42 46 48 47 49
Temperatura pracy[ºC] od -25 do +55 od -25 do +55 od -25 do +55 od -25 do +55 od -25 do +55 od -25 do +55 od -25 do +55 od -25 do +55 od -25 do +55
Klasa energetyczna C C C B B B B B B
Stopień ochrony IP X4 IP X4 IP X4 IP X4 IP X4 IP X4 IP X4 IP X4 IP X4

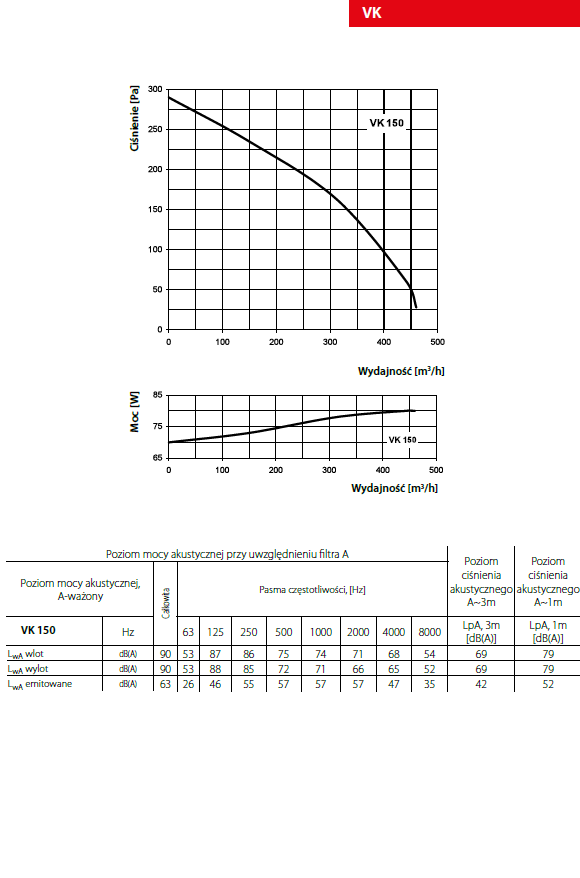

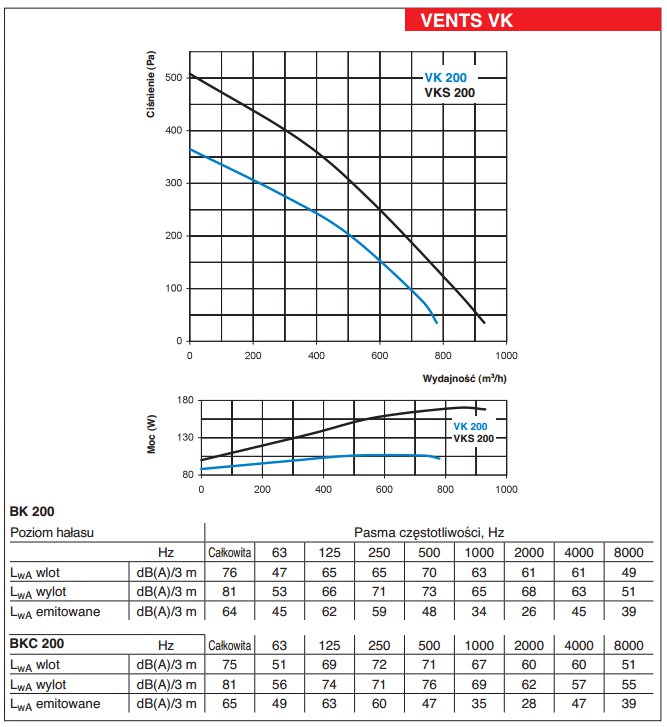

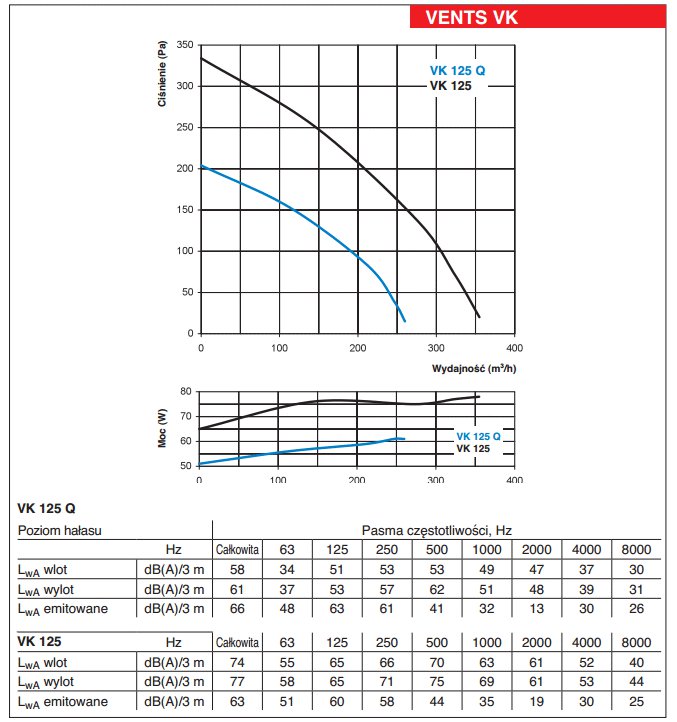

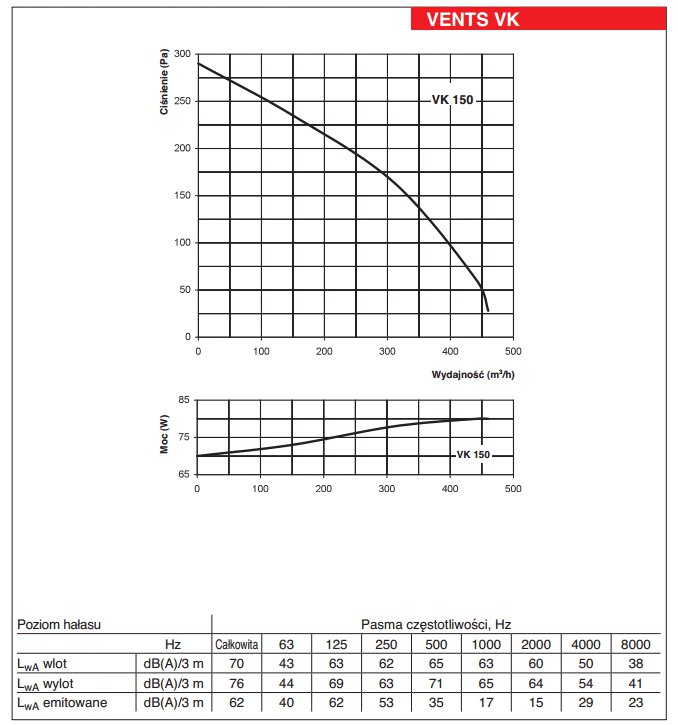

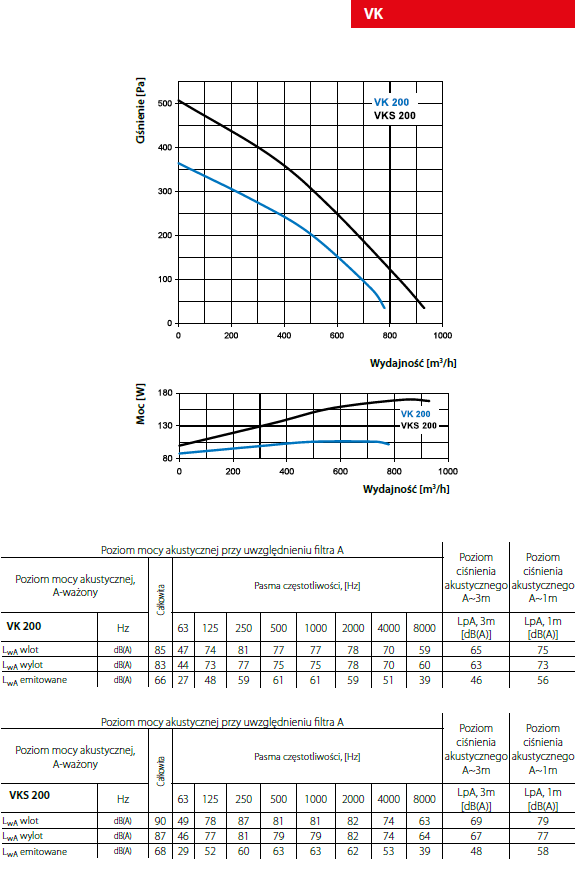

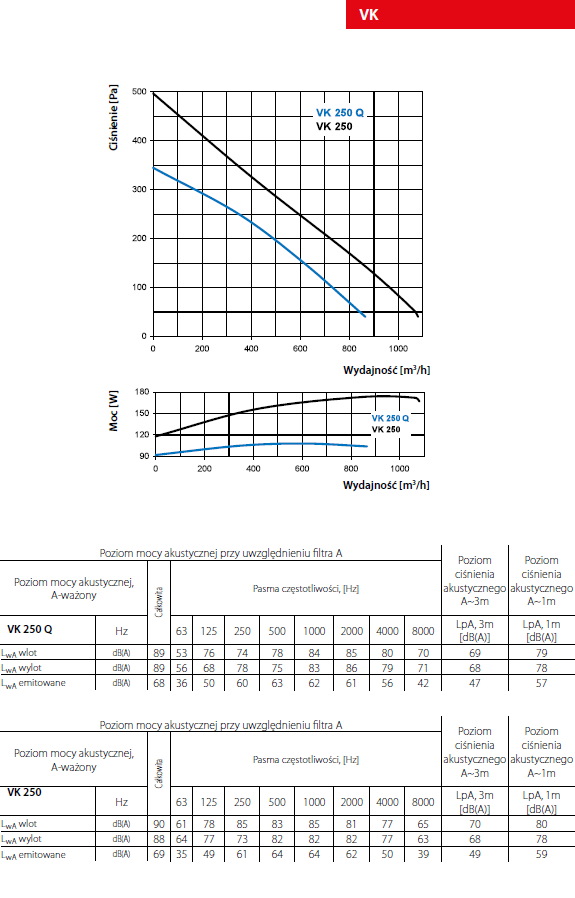

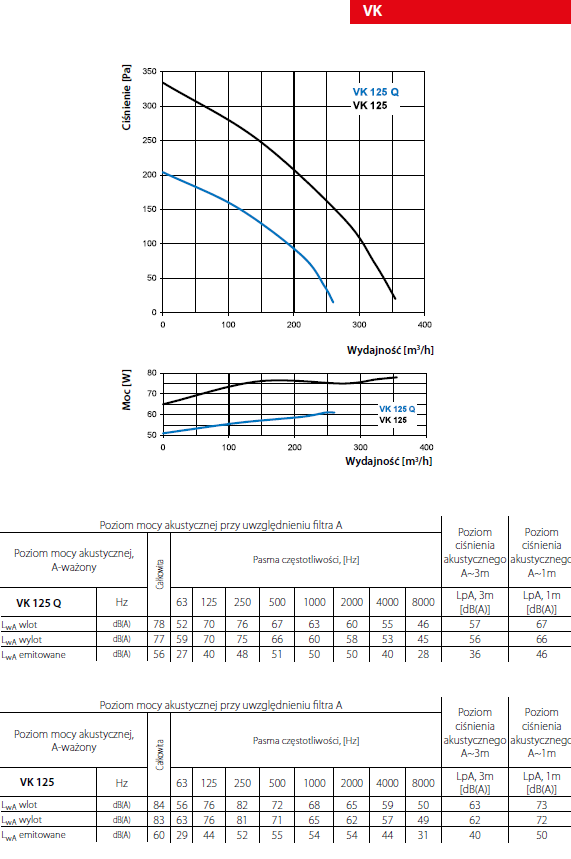

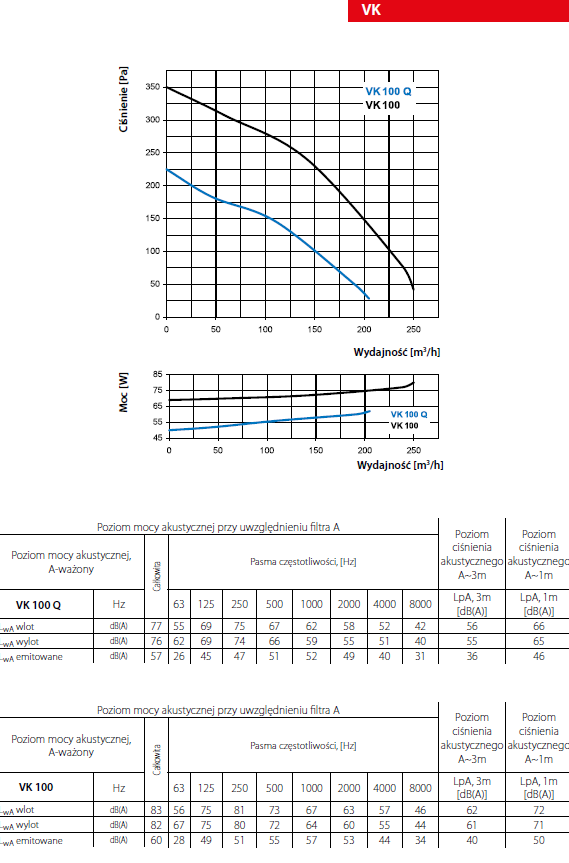

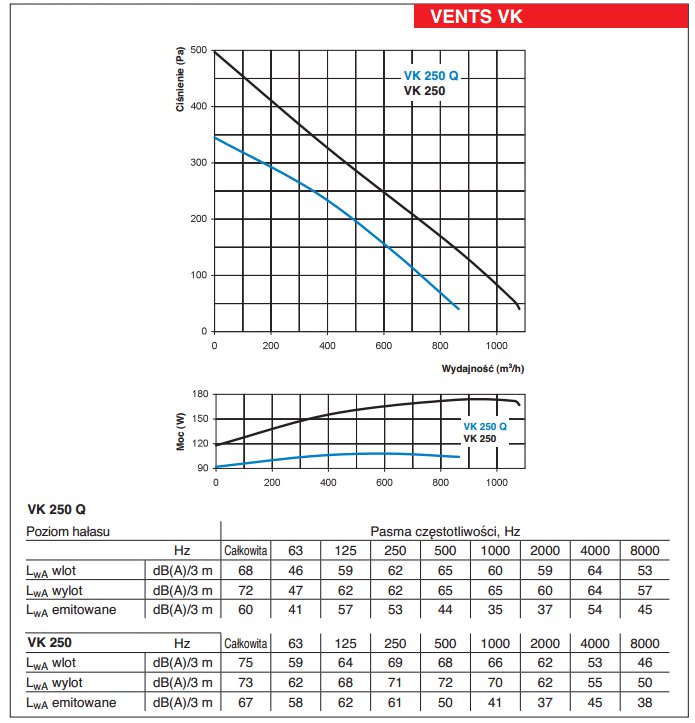

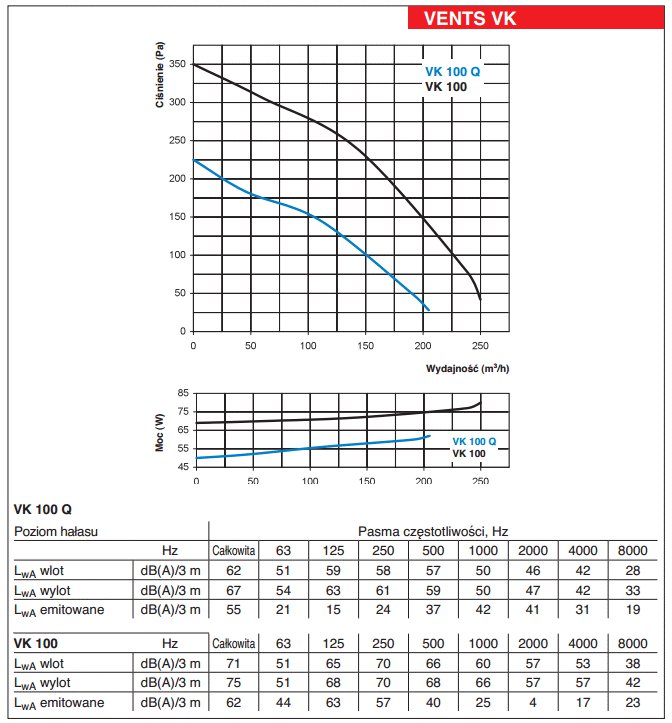

Charakterystyki

1 2
3 4
5



Wymiary

 1

Typ Wymiary [mm] Waga[kg]
ØD ØD1 B L L1 L2 L3
VK 100 Q
VK 100
100 250 270 230 30 27 30 2,01
VK 125 Q
VK 125
125 250 270 220 30 27 30 2,2
VK 150 150/160 300 310 286 30 30 30 2,45
VK 200 200 340 354 276 30 30 40 3,0
VKS 200 200 340 354 276 30 30 40 4,3
VK 250 Q
VK 250
250 340 354 265 30 30 40 4,3
