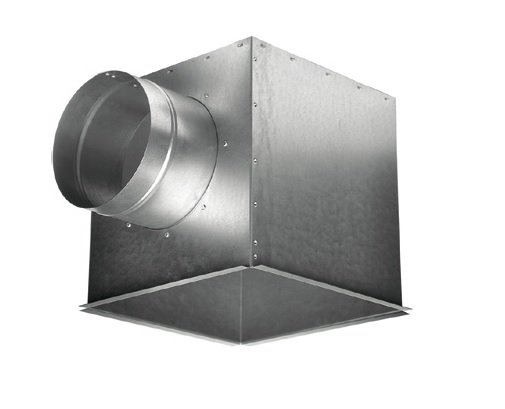

Skrzynka rozprężna SR-ASH do montażu z anemostatami aluminiowymi ASH jako element przyłączeniowy i rozprężający powietrze. Zastosowanie w instalacjach nisko i średnio-ciśnieniowych.
Zastosowanie:
- anemostaty ASH z mocowaniem równoległym do kołnierza wlotowego nawiewnika
Wykonanie:
- blacha ocynkowana
- opcjonalnie lakier proszkowy wg palety RAL
Regulacja:
- regulacja przepływu powietrza za pomocą przepustnicy jednopłaszczyznowej na wlocie do skrzynki.
Certyfikaty:
- Deklaracja zgodności
- Atest higieniczny
Dane techniczne

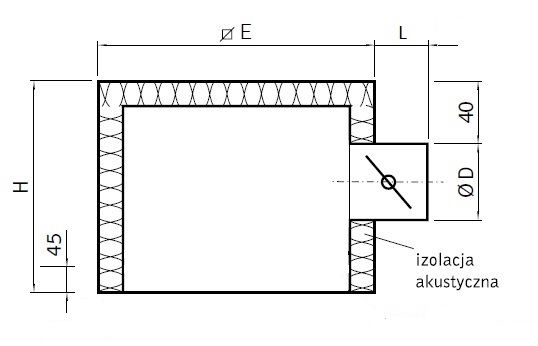

Wymiary dla anemostatów kwadratowych ASH
| Wielkość anemostatu |
ExE [mm] | H [mm] | D [mm] |
L [mm] | Połączenie ze skrzynką |
|---|---|---|---|---|---|
| 295 | 153x153 | 240 | 125 | 50-130 | || |
| 370 | 232x232 | 300 | 160 | 50-130 | || |
| 445 | 308x308 | 350 | 160 | 50-130 | || |
| 520 | 384x384 | 350 | 250 | 50-130 | || |
| 595 | 455x455 | 400 | 250 | 50-130 | || |
Wersje wykonania
| Symbol | Wykonanie |
|---|---|
| SR-... | skrzynka rozprężna |
| SRP-... | skrzynka z przepustnicą na wlocie |
| SRIP-... | skrzynka z przepustnica na wlocie i izolacją termiczną (zewn) |
| SRI-... | skrzynka z izolacją termiczną (zewn) |
| SR-IBB-... | skrzynka z izolacją akustyczną (wewn) |
| SRP-IBB-... | skrzynka z przepustnicą na wlocie i izolacją akustyczną (wewn) |
| SRPI-IBB-... | skrzynka z przepustnicą na wolcie i izolacją termiczną (zewn) i izolacja akustyczną (wewn) |
| SRI-IBB-... | skrzynka rozprężna z izolacją termiczną (zewn) i izolacja akustyczną (wewn) |
| SR-PRZ-... | skrzynka rozprężna z przepustnicą perforowaną na wlocie od zewnątrz skrzynki |
| SR-PRW-... | skrzynka rozprężna z przepustnicą perforowaną na wlocie od wewnątrz skrzynki |
