Dybel szybkiego montażu (nylon) AN

Kod produktu: wybierz wariant
4/25 mm AN 4/25 0 0 Dostępność
4/35 mm AN 4/35 0 0 Dostępność
5/25 mm AN 5/25 0 0 Dostępność
5/30 mm AN 5/30 0 0 Dostępność
5/40 mm AN 5/40 0 0 Dostępność
5/45 mm AN 5/45 0 0 Dostępność
5/50 mm AN 5/50 0 0 Dostępność
6/35 mm AN 6/35 0 0 Dostępność
6/40 mm AN 6/40 0 0 Dostępność
6/50 mm AN 6/50 0 0 Dostępność
6/55 mm AN 6/55 0 0 Dostępność
6/60 mm AN 6/60 0 0 Dostępność
6/70 mm AN 6/70 0 0 Dostępność
6/75 mm AN 6/75 0 0 Dostępność
6/80 mm AN 6/80 0 0 Dostępność
8/45 mm AN 8/45 0 0 Dostępność
8/60 mm AN 8/60 0 0 Dostępność
8/75 mm AN 8/75 0 0 Dostępność
8/80 mm AN 8/80 0 0 Dostępność
8/100 mm AN 8/100 0 0 Dostępność
8/120 mm AN 8/120 0 0 Dostępność
8/140 mm AN 8/140 0 0 Dostępność
8/160 mm AN 8/160 0 0 Dostępność
10/80 mm AN 10/80 0 0 Dostępność
10/100 mm AN 10/100 0 0 Dostępność
10/120 mm AN 10/120 0 0 Dostępność
10/140 mm AN 10/140 0 0 Dostępność
10/160 mm AN 10/160 0 0 Dostępność
10/180 mm AN 10/180 0 0 Dostępność
10/200 mm AN 10/200 0 0 Dostępność
10/220 mm AN 10/220 0 0 Dostępność
10/240 mm AN 10/240 0 0 Dostępność
10/260 mm AN 10/260 0 0 Dostępność
10/280 mm AN 10/280 0 0 Dostępność
10/300 mm AN 10/300 0 0 Dostępność
10/320 mm AN 10/320 mm 0 0 Dostępność
szt
Zapytaj o produkt
Jesteś zainteresowany zakupami hurtowymi/instalatorskimi?
Skontaktuj się z naszym działem handlowym.

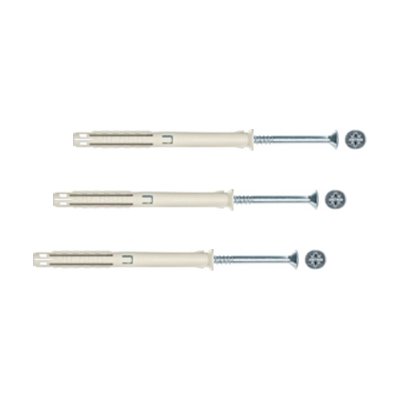

AN - Dybel szybkiego montażu (nylon).

Nylonowa koszulka dybla z kołnierzem stożkowym, kolor naturalny, gwóźdź ocynkowany na biało


Opis:

  • wewnętrzna kryza zapadkowa zapobiegająca przedwczesnemu rozparciu (patrz rysunek)
  • niespotykanie szeroka paleta rozmiarów - możliwość precyzyjnego dobrania odpowiedniego dybla do danej grubości mocowanego elementu
  • błyskawiczne mocowanie poprzez wbijanie i łatwy demontaż
  • montaż przelotowy (otwór wiercony przez mocowany materiał)
  • szczególnie przydatny do seryjnego montażu
  • koszulka wykonana z poliamidu 6 (tzw. nylonu 100%)
  • odporność na temperatury od -40°C do +100°C
  • dłuższe od koszulek gwoździe, gwarantujące rozpór do końca dybla


Certyfikaty:

  • Aprobata Techniczna Instytutu Techniki Budowlanej (ITB) nr AT-15-8269/2015

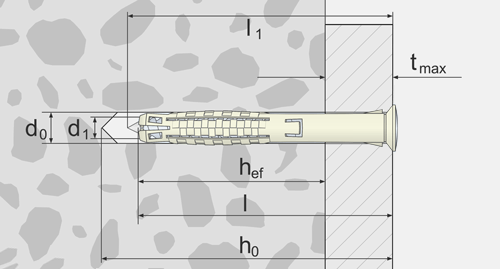

AN-rys



Symbol Średnica
koszulki
dybla
i otworu
w podłożu
d0 [mm]
Długość
koszulki
dybla
l [mm]
Minimalna
głębokość
otworu
h0 [mm]
Średnica
gwoździa

d1 [mm]
Długość
gwoździa*

l1 [mm]
Rozmiar
gniazda
pozidriv

pz
Maksymalna
grubość
mocowanego
materiału
tmax [mm]
AN 4/25** 4 25 35 2.5-3.0 28 1 1
AN 4/35** 4 35 45 2.5 38 1 10
AN 5/25** 5 25 35 3.5 28 2 1
AN 5/30** 5 30 40 3.5 33 2 5
AN 5/40** 5 40 50 3.5 43 2 15
AN 5/45** 5 45 55 3.5 48 2 20
AN 5/50** 5 50 60 3.5 53 2 25
AN 6/35 6 35 45 4.0 38 2 5
AN 6/40 6 40 50 4.0 43 2 10
AN 6/50*** 6 50 60 4.0 53 2 20
AN 6/55*** 6 55 65 4.0 58 2 25
AN 6/60 6 60 70 4.0 63 2 30
AN 6/70*** 6 70 80 4.0 73 2 40
AN 6/75*** 6 75 85 4.0 78 2 45
AN 6/80 6 80 90 4.0 83 2 50
AN 8/45 8 45 55 5.0 50 3 5
AN 8/60 8 60 70 5.0 65 3 20
AN 8/75*** 8 75 85 5.0 80 3 35
AN 8/80 8 80 90 5.0 85 3 40
AN 8/100 8 100 110 5.0 105 3 60
AN 8/120** 8 120 130 5.0 125 3 80
AN 8/140** 8 140 150 5.0 145 3 100
AN 8/160** 8 160 170 5.0 165 3 120
AN 10/80 10 80 90 6.0 85 3 30
AN 10/100 10 100 110 6.0 105 3 50
AN 10/120 10 120 130 6.0 125 3 70
AN 10/140 10 140 150 6.0 145 3 90
AN 10/160 10 160 170 6.0 165 3 110
AN 10/180 10 180 190 6.0 185 3 130
AN 10/200 10 200 210 6.0 205 3 150
AN 10/240 10 240 250 6.0 245 3 190
AN 10/260 10 260 270 6.0 265 3 210
AN 10/280 10 280 290 6.0 285 3 230
AN 10/300 10 300 310 6.0 305 3 250
AN 10/320 10 320 330 6.0 325 3 270

* gwoździe są odpowiedniej długości, co gwarantuje rozparcie na całej płaszczyźnie strefy rozporowej

** rozmiary różniące się wzorem dybla

*** rozmiary dostępne wyłącznie do wyczerpania zapasów w poprzedniej generacji dybli (inny wzór)
