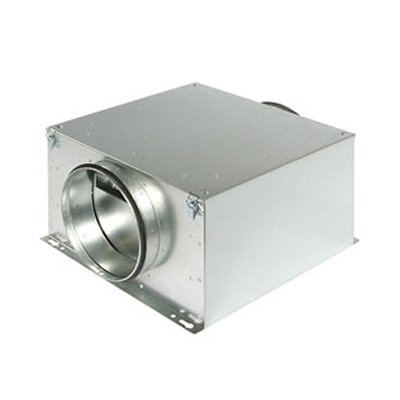

Wentylator kanałowy HARMANN ACUBOX F 250/1600
Konstrukcja:
Promieniowy wentylator kanałowy. Prostokątna obudowa izolowana akustycznie wykonana z galwanizowanej blachy stalowej, z odchylaną pokrywą serwisową. Łatwo demontowalny moduł silnika i wirnika. Obudowa posiada znormalizowane króćce przyłączeniowe z tolerancją ujemną (nyplowe) do podłączenia w systemie okrągłych kanałów wentylacyjnych. Na obudowie przymocowano puszkę przyłączeniową.
Promieniowy wentylator kanałowy. Prostokątna obudowa izolowana akustycznie wykonana z galwanizowanej blachy stalowej, z odchylaną pokrywą serwisową. Łatwo demontowalny moduł silnika i wirnika. Obudowa posiada znormalizowane króćce przyłączeniowe z tolerancją ujemną (nyplowe) do podłączenia w systemie okrągłych kanałów wentylacyjnych. Na obudowie przymocowano puszkę przyłączeniową.
Wirnik:
Wyważany dynamicznie wirnik typu F stanowi integralną część silnika (tzw. silnik z wirującą obudową). Łopatki pochylone do przodu wykonane z ocynkowanej galwanicznie blachy stalowej.
Wyważany dynamicznie wirnik typu F stanowi integralną część silnika (tzw. silnik z wirującą obudową). Łopatki pochylone do przodu wykonane z ocynkowanej galwanicznie blachy stalowej.
| Typ | Q max [m3/h] | Δp max [Pa] | P max [W] | U [V] | I max [A] | RPM max [1/min] | t max [°C] | Lwa [dB(A)] | Lpa [dB(A)] | masa [kg] |
| ACUBOX.F 250/1600 | 1600 | 320 | 410 | 230 | 2,2 | 1460 | 60 | 59 | 52 | 29,6 |
