Centrala wentylacyjna nawiewna MPA E Vents

Kod produktu: wybierz wariant
MPA 800 E1 3025.80 2460.00 Dostępność
MPA 1200 E1 4563.30 3710.00 Dostępność
MPA 1800 E3 6666.60 5420.00 Dostępność
MPA 2500 E3 6580.50 5350.00 Dostępność
MPA 3200 E3 8290.20 6740.00 Dostępność
MPA 3500 E3 8905.20 7240.00 Dostępność
szt
Zapytaj o produkt
Jesteś zainteresowany zakupami hurtowymi/instalatorskimi?
Skontaktuj się z naszym działem handlowym.

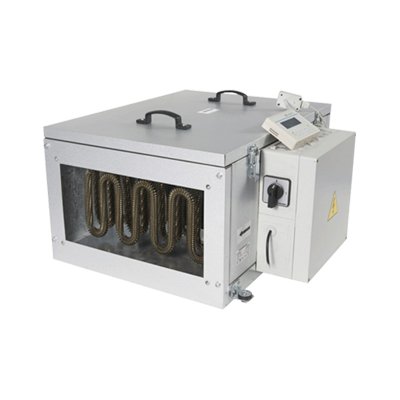

Centrala wentylacyjna nawiewna MPA-E w skład której wchodzi: filtr klasy G4, kanałowy wentylator z łopatkami wirnika zagiętymi do przodu, nagrzewnica elektryczna. Całość zamknięta w izolowanej obudowie.

Możliwe są 2 warianty wykonania:
1. bez sterowania,
2. z wbudowanym systemem sterowania i automatyki, z programatorem tygodniowym wydajności wentylatora i mocy nagrzewnicy.

Centrala nawiewna MPA-E zapewnia filtrację i podgrzewanie świeżego powietrza nawiewanego do pomieszczenia lub zespołu pomieszczeń. Wydajność urządzenia od 800 do 6500 m3/h.

Obudowa centrali wykonana jest z płyt warstwowych: ze stopu aluminiowo cynkowego, z wewnętrzną izolacją termiczną i akustyczną z wełny mineralnej, całość o grubości 25 mm.

Centrala nawiewna wyposażona jest w filtr o klasie filtracji G4.

Do podgrzania nawiewanego powietrza w okresie zimowym i przejściowym, służy nagrzewnica elektryczna (modele MPA E). Elementy grzejne nagrzewnicy wykonane są ze stali nierdzewnej.

Do transportu powietrza służy wentylator odśrodkowy z dwustronnym zasysaniem, z wirnikiem z łopatkami zagiętymi do przodu z wbudowanym zabezpieczeniem termicznym z automatycznym restartem. Elektryczny silnik wentylatora i wirnik wyważone są dynamicznie w dwóch płaszczyznach. Okres pracy silnika nie mniej niż 40000 godzin.

System sterowania pozwala regulować wydatek powietrza, ustawiać temperaturę nawiewanego powietrza, kontrolować stopień zanieczyszczenia filtra oraz zaprogramować tygodniowy cykl pracy urządzenia. Dodatkowo system automatyki zapewnia ochronę przed przegrzaniem nagrzewnicy. Do komunikacji z urządzeniem służy panel sterujący, który należy zamontować w pomieszczeniu, do którego dostarczane jest powietrze – panel zawiera czujnik temperatury.

- włączenie / wyłączenie samego wentylatora,
- regulowanie temperatury nawiewanego powietrza i utrzymanie zadanej temperatury,
- regulowanie prędkości obrotów wentylatora (3 prędkości),
- praca urządzenia według dobowego albo tygodniowego programatora,
- zabezpieczenie przeciw przegrzaniu elementów grzejnych nagrzewnicy,
- zabezpieczenie przed przegrzaniem nagrzewnicy w momencie wyłączenia wentylatora,
- kontrola stopnia zanieczyszczenia filtra (presostat).

Centralę nawiewną można przymocować do sufitu za pomocą uchwytów wyposażonych w podkładki antywibracyjne. Urządzenie można zamontować zarówno w pomieszczeniach technicznych jak i w pomieszczeniach, które ono obsługuje. Wszystkie modele przeznaczone są do łączenia z prostokątnymi przewodami wentylacyjnymi o nominalnym przekroju: 400 x 200, 500 x 250, 500 x 300, 600 x 300, 600 x 350, 800 x 500 mm.

Dane techniczne



    MPA-E1
800
MPA-E3
1200
MPA-E3
1800
Napięcie [V] 1~230 3~400 3~400
Max. moc wentylatora [W] 245 410 490
Pobór prądu wentylatora [A] 1,08 1,8 2,15
Moc nagrzewnicy [kW] 3,3 9,9 18,0
Pobór prądu nagrzewnicy [A] 14,3 24,8 45,,0
Ilość elem. grzejnych nagrzewnicy elektrycznej [szt] 1 3 3
Całkowita moc urządzenia [kW] 3,55 9,94 18,49
Całkowity pobór prądu [A] 15,38 26,6 47,15
Wydajność [m3/h] 800 1200 2000
Obroty [min-1] 1650 1850 1100
Poziom hałasu [db(A)/3m] 35 38 40
Max. temp. pracy [°C] -25 +45
Materiał obudowy   stop cynkowo-aluminiowy
Izolacja [mm] 25 mm, wełna mineralna
Filtr klasa G4 G4 G4
Przekroje przewodów wentylacyjnych [mm] 400x200 400x200 500x250
Waga [kg] 36,2 38,9 61,5



    MPA-E3
2500
MPA-E3
3200
MPA-E3
3500
Napięcie [V] 3~400 3~400Y 3~400Y
Max. moc wentylatora [W] 490 1270 1270
Pobór prądu wentylatora [A] 2,84 2,3 2,3
Moc nagrzewnicy [kW] 18,0 25,2 25,2
Pobór prądu nagrzewnicy [A] 45,0 63,0 63,0
Ilość elem. grzejnych nagrzewnicy elektrycznej [szt] 3 6 6
Całkowita moc urządzenia [kW] 18,65 26,47 26,47
Całkowity pobór prądu [A] 47,84 65,3 65,3
Wydajność [m3/h] 2500 3200 3500
Obroty [min-1] 1000 1200 1200
Poziom hałasu [dB(A)/3m] 40 53 53
Max. temp. pracy [°C] -40 +45
Materiał obudowy   stop cynkowo-aluminiowy
Izolacja [mm] 25 mm, wełna mineralna
Filtr klasa H4 G4 G4
Przekroje przewodów wentylacyjnych [mm] 500x300 600x300 600x350
Waga [kg] 62 69,4 69,3

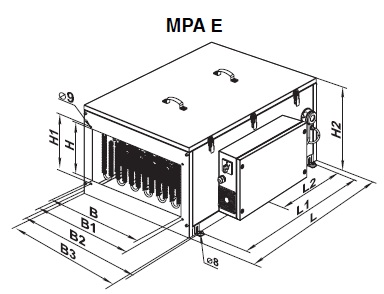

Wymiary



Typ B
[mm]
B1
[mm]
B2
[mm]
B3
[mm]
H
[mm]
H1
[mm]
H2
[mm]
L
[mm]
L1
[mm]
L2
[mm]
MPA 800 E1 400 420 549 500 200 220 352 650 530 -
MPA 1200 E3 400 420 549 500 200 220 352 650 530 -
MPA 1800 E3 500 520 649 600 250 270 480 800 680 -
MPA 2500 E3 500 520 649 600 300 320 480 800 680 -
MPA 3200 E3 600 620 759 710 300 320 530 1000 880 440
MPA 3500 E3 600 620 759 710 350 370 530 1000 880 440

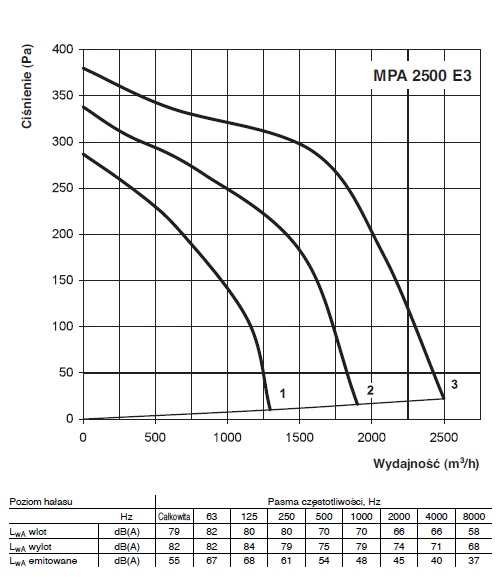

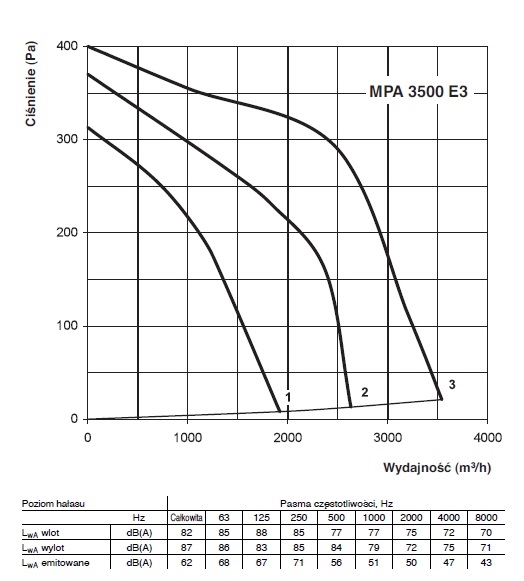

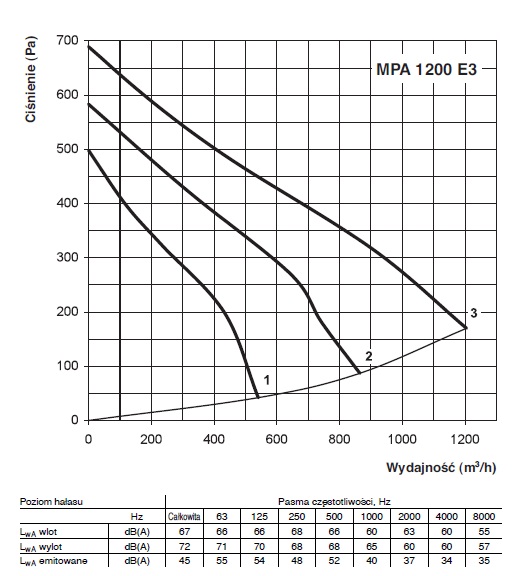

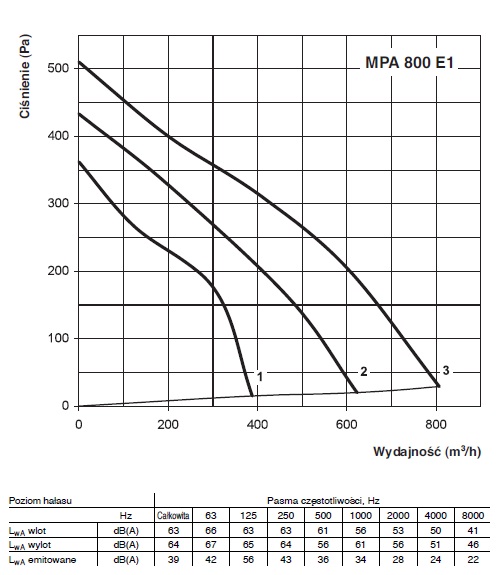

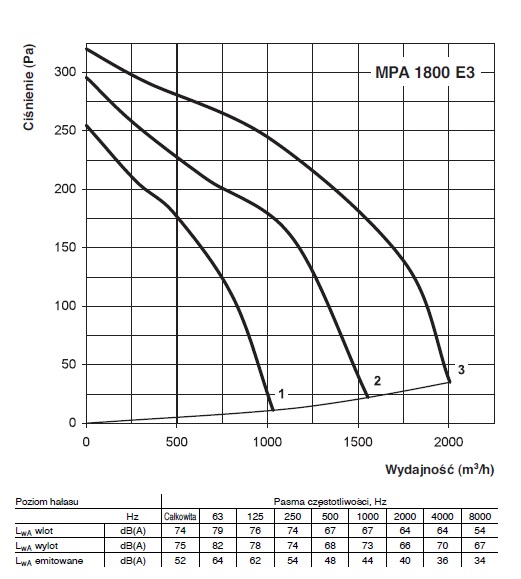

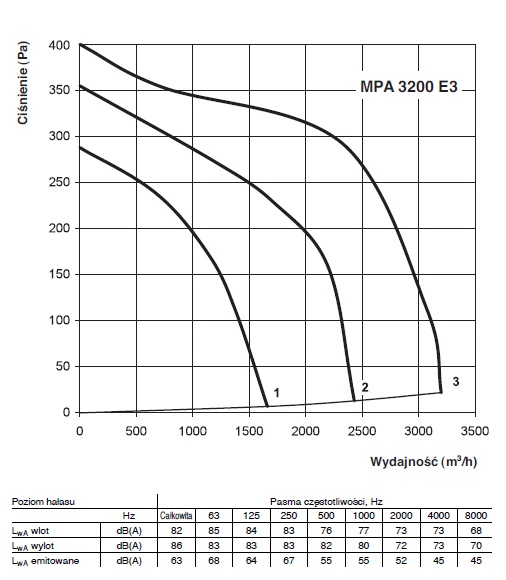

Charakterystyki
