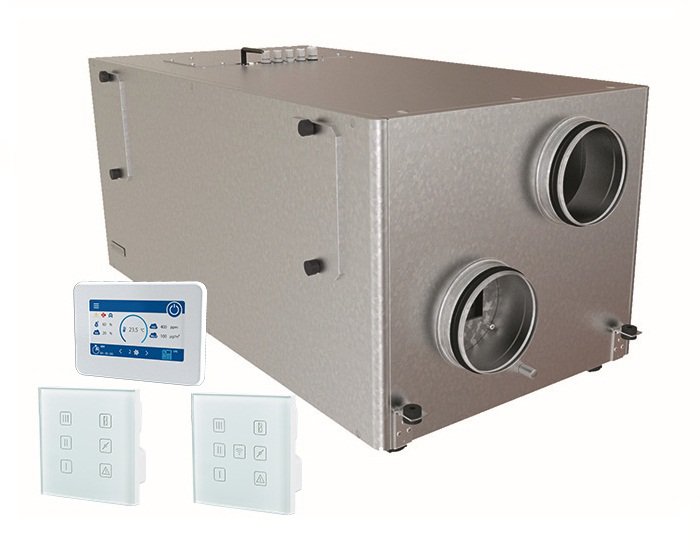

Centrala wentylacyjna VENTS VUT HB/HBE EC (do 830 m³/h)

Producent:
Kod produktu: wybierz wariant
VUT 300 HB EC A21 9827.70 7990.00 Dostępność
VUT 400 HB EC A21 11057.70 8990.00 Dostępność
VUT 700 HB EC A21 13517.70 10990.00 Dostępność
VUT 300 HBE EC A21 11057.70 8990.00 Dostępność
VUT 400 HBE EC A21 12287.70 9990.00 Dostępność
VUT 700 HBE EC A21 14747.70 11990.00 Dostępność
Panel A25 982.77 799.00 Dostępność
Panel A22 490.77 399.00 Dostępność
Panel A22 WiFi 613.77 499.00 Dostępność
Cena katalogowa netto: 399.00 zł/szt
Cena katalogowa brutto: 490.77 zł/szt
szt
Zapytaj o produkt
Jesteś zainteresowany zakupami hurtowymi/instalatorskimi?
Skontaktuj się z naszym działem handlowym.

Centrala wentylacyjna VUT HB/HBE EC z odzyskiem ciepła to nowoczesne urządzenie wentylacyjne zapewniające mechaniczną wymianę powietrza w pomieszczeniach z jednoczesnym jego filtrowaniem. Konstrukcja wymiennika płytowego umożliwia pozyskanie energii cieplnej z powietrza wywiewnego do ogrzania powietrza nawiewanego z zewnątrz. Centrale są przeznaczone do energooszczędnej wentylacji domów i mieszkań oraz montażu z przewodami wentylacyjnym o średnicy 125, 160, 250 mm.

Warianty

VUT HB EC modele bez wbudowanej nagrzewnicy.
VUT HBE EC modele są wyposażone w nagrzewnicę elektryczną wtórną.

Obudowa

Obudowa jest wykonana ze stali alucynkowej z wewnętrzną izolacją termiczną oraz akustyczną z wełny mineralnej o grubości 40 mm.

Filtr

Centrala wyposażona jest w dwa filtry panelowe o klasach filtracji G4 oraz F7 do oczyszczania powietrza nawiewanego. Do oczyszczania wywiewanego powietrza jest używany filtr panelowy G4.

Wentylatory

W centralach zastosowano wentylatory z silnikami komutowanymi elektronicznie typ EC z zewnętrznym wirnikiem. Tego typu silniki są obecnie najbardziej innowacyjnym rozwiązaniem w dziedzinie oszczędzania energii elektrycznej. Zintegrowany system elektroniki w silnikach EC umożliwia płynną regulację w pełnym zakresie prędkości obrotowej wentylatora przy zachowaniu wysokiej sprawności. Silniki komutowane elektronicznie osiągają sprawność do 90%. Zastosowanie silników EC pozwoliło zmniejszyć zużycie energii elektrycznej od 1,5 do 3 razy, przy zachowaniu wysokiej sprawności oraz niskiego poziomu hałasu.

Centrale o typoszeregu 300 i 400 są wyposażone w wentylatory o stałej wydajności z łopatkami zagiętymi do przodu. Wentylatory zapewniają nastawioną wydajność nawet w przypadku, jeżeli opór systemu wentylacyjnego zmienia się w czasie pracy, na przykład, z powodu zapylenia filtrów. Centrale o typoszeregu 700 są wyposażone w wentylatory z łopatkami zagiętymi do tyłu.

Wymiennik ciepła

Centrale VUT HB/HBE EC są wyposażone w przeciwprądowy wymiennik ciepła z polistyrenu. W okresie zimowym ciepło z powietrza wywiewanego jest przekazywane do ogrzania powietrza nawiewanego. Proces rekuperacji ogranicza straty cieplne poprzez wentylację, umożliwiając wymianę powietrza w kontrolowany sposób. Centrala jest wyposażona w tacę ociekową, umożliwiającą gromadzenie i odprowadzenie skroplin.

Nagrzewnica

Centrale VUT HBE EC są wyposażone w nagrzewnicę elektryczną do dodatkowego podgrzewania nawiewanego powietrza za rekuperatorem.

Centrale VUT HB EC nie mają wbudowanej nagrzewnicy elektrycznej, ale w razie potrzeby istnieje możliwość nabycia nagrzewnicy osobno.

By-pass

Centrala jest wyposażona w by-pass, który jest automatycznie otwierany w okresie letnim, gdy jest konieczność ochłodzenia pomieszczenia chłodnym powietrzem z zewnątrz. W centralach wyposażonych w nagrzewnice by-pass może być wykorzystywany zimą do ochrony rekuperatora przed obmarzaniem.

Sterowanie

Centrale VUT HB/HBE EC A21 są wyposażone w wbudowany układ automatyki. Automatyka A21 umożliwia zintegrowanie centrali z systemem Inteligentny dom lub BMS (Building Management Systems). Panel zdalnego sterowania nie wchodzi w skład zestawu standardowego (do nabycia osobno). Aplikacja VENTS AHU umożliwia sterowanie centralą poprzez WiFi. Po pobraniu aplikacji centrala z automatyką A21 może być sterowana za pomocą smartfonu, tabletu oraz innych urządzeń mobilnych.

Ochrona przed zamarzaniem

W centralach VUT HB EC ochrona przed obmarzaniem odbywa się przy pomocy cyklicznych wyłączeń wentylatora nawiewnego, w tym czasie ciepłe wywiewane powietrze ogrzewa rekuperator. Potem następuje włączenie wentylatora nawiewu i centrala wraca do normalnego trybu pracy. W centralach VUT HBE EC ochrona przed obmarzaniem odbywa się przy pomocy by-passu. W celu lepszej ochrony przed obmarzaniem do central VUT HB EC mogą być dodatkowo zainstalowane nagrzewnice do podgrzewania wstępnego.

Montaż

Centrala jest przeznaczona do montażu naściennego oraz podłogowego. Konserwacja urządzenia oraz filtrów jest możliwa od strony panelu serwisowego. Podczas montażu panel przedni i tylny można wymieniać między sobą, zapewniając w ten sposób lewostronny albo prawostronny montaż centrali.

Dane techniczne







  VUT 300 HB EC VUT 300 HBE EC VUT 400 HB EC VUT 400 HBE EC VUT 700 HB EC VUT 700 HBE EC
Napięcie zasilania [v/50(60)Hz] 1~230 1~230 1~230 1~230 1~230 1~230
Maksymalna moc centrali bez nagrzewnicy [W] 182 182 289 289 336 336
Maksymalne natężenie prądu bez nagrzewnicy [A] 1,4 1,4 2,1 2,1 2,4 2,4
Moc nagrzewnicy [W] - 2800 - 2800 - 360
Natężenie prądu nagrzewnicy [A] - 12,2 - 12,2 - 15,6
Całkowita moc urządzenia [W] 182 2982 289 3089 336 393
Całkowite natężenie prądu urządzenia [A] 1,4 13,6 2,1 14,3 2,4 18,0
Maksymalny przepływ powietrza [m3/h] 380 380 540 540 830 830
Prędkość obrotowa [min-1] 2100 2100 2600 2600 3200 3200
Poziom ciśnienia akustycznego [dB(A)/3m] 24 24 27 27 31 31
Temperatura transportowanego powietrza[ºC] od -25 do +40 od -25 do +40 od -25 do +40 od -25 do +40 od -25 do +40 od -25 do +40
Materiał obudowy stal ocynkowana stal ocynkowana stal ocynkowana stal ocynkowana stal ocynkowana stal ocynkowana
Izolacja 40 mm, wełna mineralna 40 mm, wełna mineralna 40 mm, wełna mineralna 40 mm, wełna mineralna 40 mm, wełna mineralna 40 mm, wełna mineralna
Filtr wyciągowy G4 G4 G4 G4 G4 G4
Filtr nawiewny G4+F7 G4+F7 G4+F7 G4+F7 G4+F7 G4+F7
Średnica króćców przyłączeniowych [mm] 160 160 200 200 250 250
Waga[Kg] 63,1 64,3 74,8 76 107 108
Sprawność odzysku ciepła[%] od 80 do 98 od 80 do 98 od 84 do 98 od 84 do 98 od 80 do 98 od 80 do 98
Typ wymiennika ciepła przeciwprądowy przeciwprądowy przeciwprądowy przeciwprądowy przeciwprądowy przeciwprądowy
Materiał wymiennika ciepła polistyren polistyren polistyren polistyren polistyren polistyren
Klasa energetyczna A+ A+ A+ A+ A+ A+

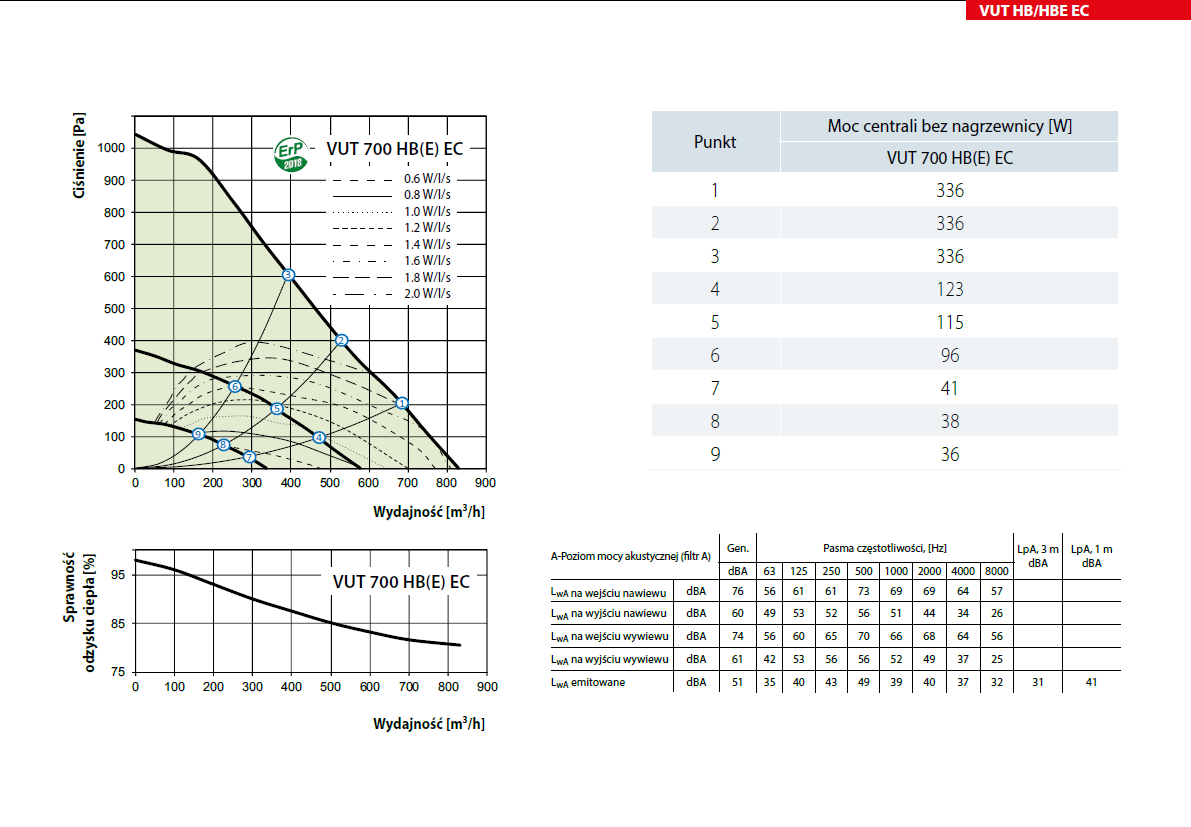

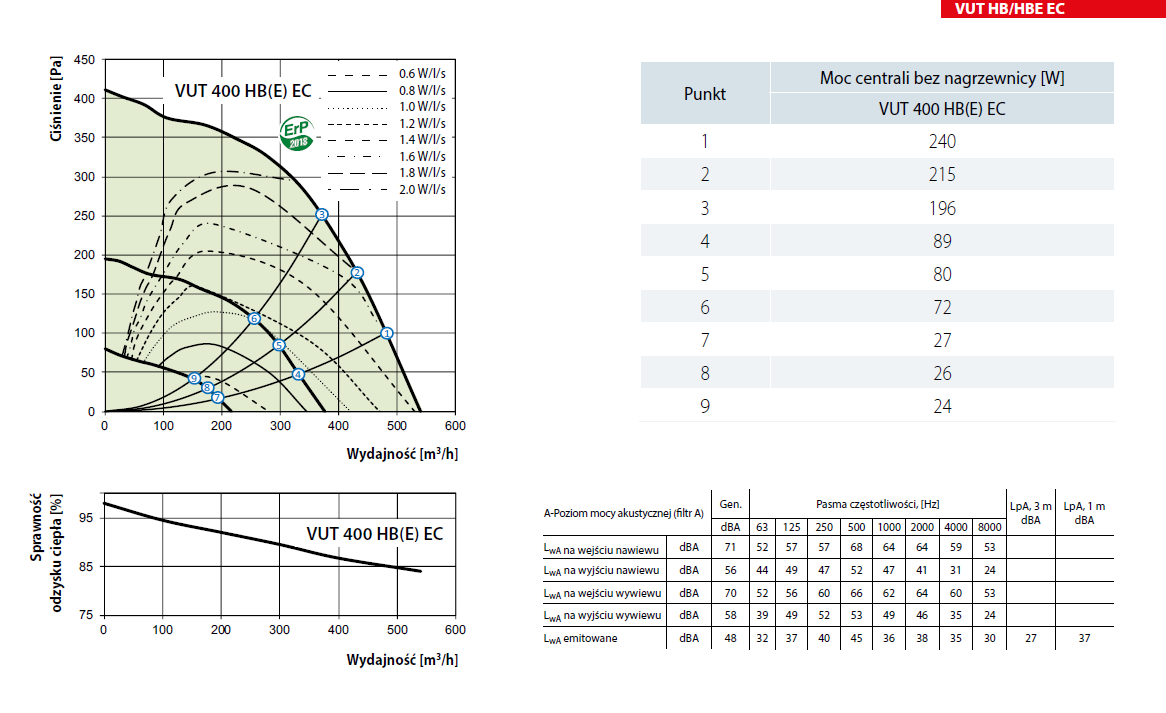

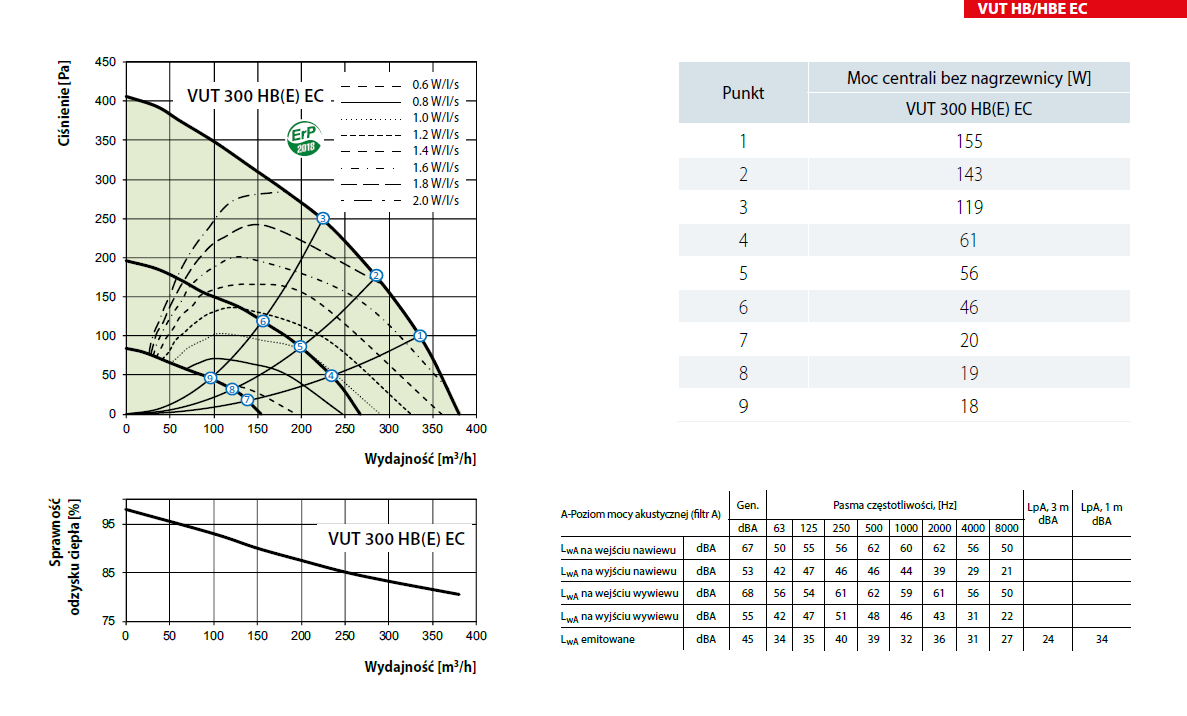

Charakterystyki

1
2
3

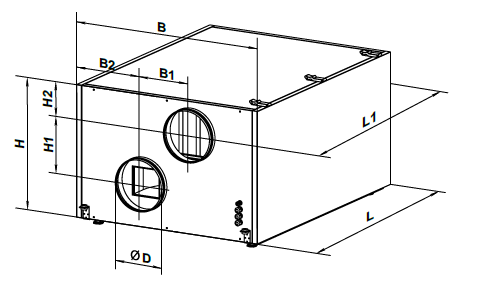

Wymiary

 1

Model WYMIARY [mm]

ØD

B B1 B2 H H1 H2 L L1
VUT 300 HB(E) EC 157 568 190 189 479 193 118 1083 1180
VUT 400 HB(E) EC 197 682 248 217 504 201 141 1094 1191
VUT 700 HB(E) EC 247 866 274 296 601 234 166 1282 1379
