Centrala wentylacyjna VUT P/PE/PW EC z odzyskiem ciepła to kompletne urządzenie, które zapewnia mechaniczną wymianę powietrza z jednoczesnym filtrowaniem powietrza nawiewanego. Centrala doprowadza do pomieszczeń powietrze świeże, a usuwa z nich powietrze zanieczyszczone.
Powietrze zużyte, za pośrednictwem wymiennika, ogrzewa bezkontaktowo powietrze świeże, nawiewane. Centrala wyposażona jest w automatyczny by-pass, co eliminuje konieczność, w okresie letnim, zamiany wymiennika na wkład letni. Wykorzystanie silników EC pozwoliło zmniejszyć zużycie energii elektrycznej od 1,5 do 3 razy przy zachowaniu wysokiej sprawności oraz niskiego poziomu hałasu.
Warianty
- VUT P EC - model bez nagrzewnicy z wentylatorami stałoprądowymi EC.
- VUT PE EC - model z nagrzewnicą elektryczną, z wentylatorami stałoprądowymi EC.
- VUT PW EC - model z nagrzewnicą wodną, z wentylatorami stałoprądowymi EC.
Obudowa
Obudowa centrali wykonana jest ze stopu aluminiowo-cynkowego, z wewnętrzną izolacją termiczną i akustyczną z wełny mineralnej o grubości 40 mm.
Filtr
Centrala wentylacyjna wyposażona jest w filtry o klasie i filtracji G4 (wywiew) i G4 (nawiew).
Silnik
W centrali wykorzystywane są silniki prądu stałego o wysokiej sprawności, z zewnętrznym wirnikiem, wyposażone w wentylator z łopatkami zagiętymi do tyłu. Tego typu silniki są na dzień dzisiejszy najlepszym rozwiązaniem w dziedzinie oszczędzania energii. EC – silniki charakteryzują się wysoką sprawnością i optymalnym sterowaniem w całym spektrum prędkości obrotów. Niewątpliwą zaletą silnika EC jest jego wysoki KPD (osiąga 90%).
Wymiennik ciepła
Centrala wentylacyjna wyposażona jest w przeciwprądowy wymiennik ciepła wykonany z aluminium. Centrala wyposażona jest w automatyczny by-pass, co eliminuje w okresie letnim, konieczność zamiany wymiennika na wkład letni. Pod blokiem rekuperatora znajduje się taca ociekowa, której zadaniem jest zbieranie i odprowadzanie kondensatu. Centrala wyposażona jest w system zabezpieczający urządzenie przed zamarznięciem.
Nagrzewnica
W seriach VUT PE EC oraz VUT PW EC zamontowano elektryczną nagrzewnicę wtórną (VUT PE) lub nagrzewnicę wodną (VUT PW), które to w przypadku bardzo niskich temperatur zewnętrznych, mogą zostać włączone w celu ewentualnego dogrzania powietrza nawiewanego, do wartości zaprogramowanej przez użytkownika. W przypadku nagrzewnicy wodnej zalecany jest roztwór glikolowy jako czynnik grzewczy.
Sterowanie i automatyka
Centrala wentylacyjna posiada na wyposażeniu system automatyki z panelem sterującym za pomocą, którego użytkownik może zaprogramować czas pracy centrali, jej wydajność oraz temperaturę nawiewanego powietrza. Automatyka posiada ponadto zabezpieczenie przeciw zamrożeniowe wymiennika, które w przypadku niebezpieczeństwa zamarznięcia wymiennika otwiera by-pass i uruchamia nagrzewnicę. Dzięki takiemu rozwiązaniu powietrze świeże (zimne) nie przechodzi przez wymiennik (jest podgrzewane przez nagrzewnicę), a powietrze zużyte (ciepłe) rozmraża wymiennik. Po podniesieniu temperatury wymiennika, by-pass jest zamykany, następuje wyłączenie nagrzewnicy a układ powraca do normalnego trybu pracy.
Funkcje automatyki A11:
- Włączenie i wyłączenie urządzenia;
- Możliwość ustawienia wartości temperatury nawiewanego powietrza;
- Możliwość ustawienia prędkości obrotów wentylatora;
- Podłączanie i sterowanie elektrycznymi przepustnicami powietrza;
- Ustawienie dobowego i tygodniowego cyklu pracy urządzenia;
- Zabezpieczenie przed przegrzaniem nagrzewnicy;
- Zabezpieczenie przed przegrzaniem nagrzewnicy w momencie wyłączenia urządzenia;
- Zabezpieczenie rekuperatora przed oblodzeniem;
- Sterowanie by-passem centrali;
- System automatyki zabezpieczony przed krótkim zanikiem napięcia;
- Kontrola stopnia zanieczyszczenia filtra (ustawienie okresu wymiany w kalendarzu);
- Możliwość współpracy z agregatem chłodniczym;
- Możliwość podłączenia modułu Wi-Fi, umożliwiającego sterowanie pracą centrali za pomocą aplikacji SmartVent.
Panel sterowania wyposażony jest w czujnik temperatury pokojowej, dlatego powinien on być zamontowany w pomieszczeniu, w którym utrzymywana jest reprezentatywna temperatura dla całego obiektu. Dodatkowo należy pamiętać o umieszczeniu panelu sterowania z dala od źródeł ciepła tj. grzejniki, okna i drzwi.
Montaż
Centrala wentylacyjna przeznaczona do montażu podwieszanego, za pomocą uchwytów wyposażonych w podkładki antywibracyjne. Urządzenie można zamontować w ten sposób w pomieszczeniach technicznych jak i w pomieszczeniach, które ono obsługuje. Wszystkie modele przeznaczone są do łączenia z przewodami prostokątnymi o wymiarach 600x350 mm. Urządzenie należy zamontować w taki sposób, aby zapewnić swobodny odpływ skroplin. Podczas montażu urządzenia należy pamiętać o konieczności pozostawienia niezbędnego miejsca dla obsługi serwisowej.
Dane techniczne
VUTR 250 P EC | VUTR 250 PE EC | VUTR 350 P EC | VUTR 350 PE EC | VUTR 650 P EC | VUTR 650 PE EC | |
Napięcie zasilania[V/50(60)Hz] | 1~220-240 | 1~220-240 | 1~220-240 | 1~220-240 | 1~220-240 | 1~220-240 |
Maksymalna moc centrali bez nagrzewnicy [W] | 135 | 135 | 185 | 185 | 367 | 367 |
Maksymalne natężenie prądu bez nagrzewnicy [A] | 1,0 | 1,0 | 1,3 | 1,3 | 2,5 | 2,5 |
Moc nagrzewnicy [W] | - | 700 | - | 1400 | - | 2800 |
Całkowite natężenie prądu urządzenia [A] | 1,0 | 4,1 | 1,3 | 6,9 | 2,5 | 13,7 |
Całkowita moc urządzenia [W] | 135 | 835 | 185 | 1585 | 367 | 3167 |
Maksymalny przepływ powietrza [m3 /h] | 310 | 310 | 430 | 430 | 710 | 710 |
Prędkość obrotowa[min-1] | 2200 | 2200 | 3570 | 3570 | 3600 | 3600 |
Poziom ciśnienia akustycznego [dB(A)/3m] | 21 | 21 | 31 | 31 | 36 | 36 |
Temperatura transportowanego powietrza[ºC] | od -25 do +40 | od -25 do +40 | od -25 do +40 | od -25 do +40 | od -25 do +40 | od -25 do +40 |
Materiał obudowy | stal ocynkowana | stal ocynkowana | stal ocynkowana | stal ocynkowana | stal ocynkowana | stal ocynkowana |
Izolacja | 40 mm, wełna mineralna | 40 mm, wełna mineralna | 40 mm, wełna mineralna | 40 mm, wełna mineralna | 40 mm, wełna mineralna | 40 mm, wełna mineralna |
Filtr wyciągowy | G4 | G4 | G4 | G4 | G4 | G4 |
Filtr nawiewny | G4+F7(opcjonalnie H13) | G4+F7(opcjonalnie H13) | G4+F7(opcjonalnie H13) | G4+F7(opcjonalnie H13) | G4+F7(opcjonalnie H13) | G4+F7(opcjonalnie H13) |
Średnica króćców przyłączeniowych[mm] | 160 | 160 | 160 | 160 | 200 | 200 |
Waga[Kg] | 55 | 56 | 81 | 82 | 102 | 104 |
Sprawność odzysku ciepła [%] | od 71 do 87 | od 71 do 87 | od 72 do 87 | od 72 do 87 | od 80 do 87 | od 80 do 87 |
Typ wymiennika ciepła | obrotowy | obrotowy | obrotowy | obrotowy | obrotowy | obrotowy |
Materiał wymiennika ciepła | aluminium | aluminium | aluminium | aluminium | aluminium | aluminium |
Klasa energetyczna | A | A | A | A | A | A |
Charakterystyka
![]() |
![]() |
![]() |

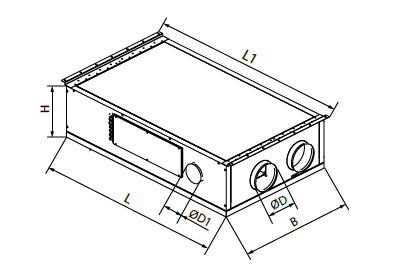

Wymiary

Model | Wymiary [mm] | |||||
ØD | ØD1 | L1 | L | B | H | |
VUTR 250 P EC VUTR 250 PE EC |
160 | 125 | 1100 | 1003 | 688 | 345 |
VUTR 350 P EC VUTR 350 PE EC |
160 | 125 | 1365 | 1270 | 818 | 361 |
VUTR 650 P EC VUTR 650 PE EC |
200 | 125 | 1542 | 1445 | 932 | 422 |
