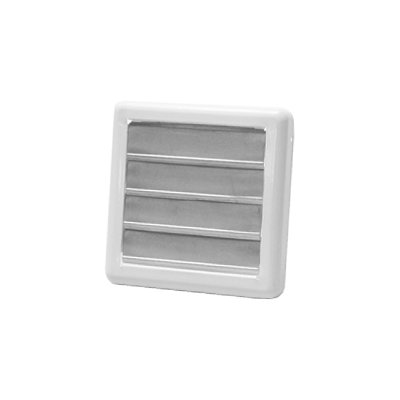

ŻW - Wyrzutnia ścienna samoczynna.
Specyfikacja
Zastosowanie:
Wyrzutnie ścienne ŻW stosuje się w celu zabezpieczenia instalacji przed opadami atmosferycznymi i zapewnienia właściwego wyrzutu powietrza do atmosfery. Wyrzutnie ŻW przeznaczone są do montowania jako zakończenie przewodów wentylacyjnych prostokątnych i kwadratowych. Stosuje je się w przypadkach, gdy jest użycie wyrzutni dachowych napotyka wyjątkowe trudności oraz gdy jest to uzasadnione względami budowlanymi lub użytkowymi.
Konstrukcja:
Wyrzutnie ŻW przystosowane są do montażu w przegrodach budowlanych lub do łączenia z kanałami wentylacyjnymi o przekroju prostokątnym. Zamocowanie wyrzutni w przegrodzie budowlanej należy projektować indywidualnie. Wyrzutnie ścienne typu ŻW składają się z obudowy, żaluzji ruchomych aluminiowych, listwy prowadzącej, zabezpieczonych antykorozyjnie w miejscach łączeń. Dla normalnego wykonania czerpni przyjęto powłokę antykorozyjną odpowiadającą odporności na działanie bezpośrednie czynników atmosferycznych. Wyrzutnie ścienne ŻW produkowane są w trzech wielkościach.
Wersje wykonania:
- ŻW - standardowa
Materiał:
Wyrzutnie ścienne typ ŻW wykonane są ze stalowej ramy malowanej proszkowo i samoczynnych kierownic aluminiowych.
Dobór:
Zaleca się dobór możliwie największej wielkości wyrzutni ściennej typu ŻW w zależności od ilości napływu powietrza na wyrzutnię.
Zalecana prędkość optymalna: do 4 m/s
Graniczna prędkość maksymalna: do 8 m/s
Sposób zamawiania:
W zamówieniu należy podać typ i wielkość wyrzutni, wariant materiałowy oraz symbol z niniejszej karty katalogowej.
Przykład oznaczania:
Wyrzutnia ścienna do kanałów o przekroju kwadratowym typu ŻW, wielkość 25 powinna być oznaczana w dokumentacji projektowej jako:
Wyrzutnia ścienna samoczynna ŻW-25
Atesty i certyfikaty:
- Deklaracja zgodności

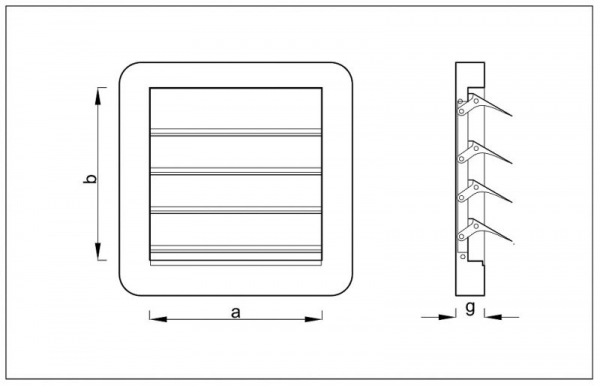

Wymiary
a [mm] |
b [mm] |
g [mm] |
Aef [m2] |
|
---|---|---|---|---|
20 | 262 | 210 | 36 | 0,050 |
25 | 310 | 259 | 36 | 0,074 |
35 | 410 | 359 | 36 | 0,139 |
