Kratka stalowa dwurzędowa na rurę KSH-V/Ø, KSV-H/Ø

Producent:
Kod produktu: KSH-V/Ø, KSV-H/Ø
szt
Zapytaj o produkt
Jesteś zainteresowany zakupami hurtowymi/instalatorskimi?
Skontaktuj się z naszym działem handlowym.

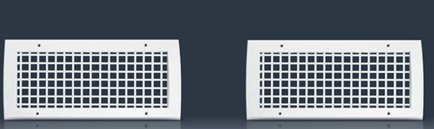

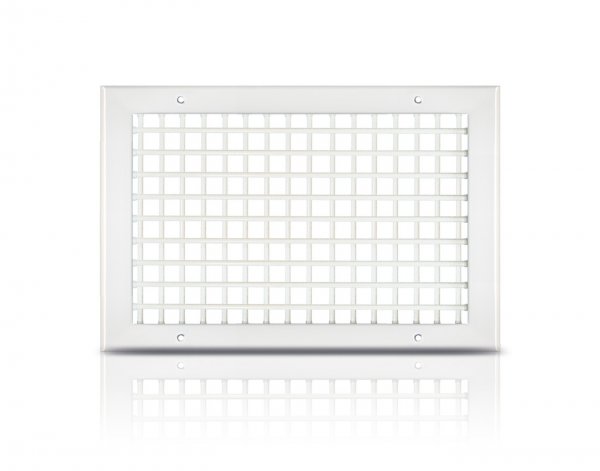

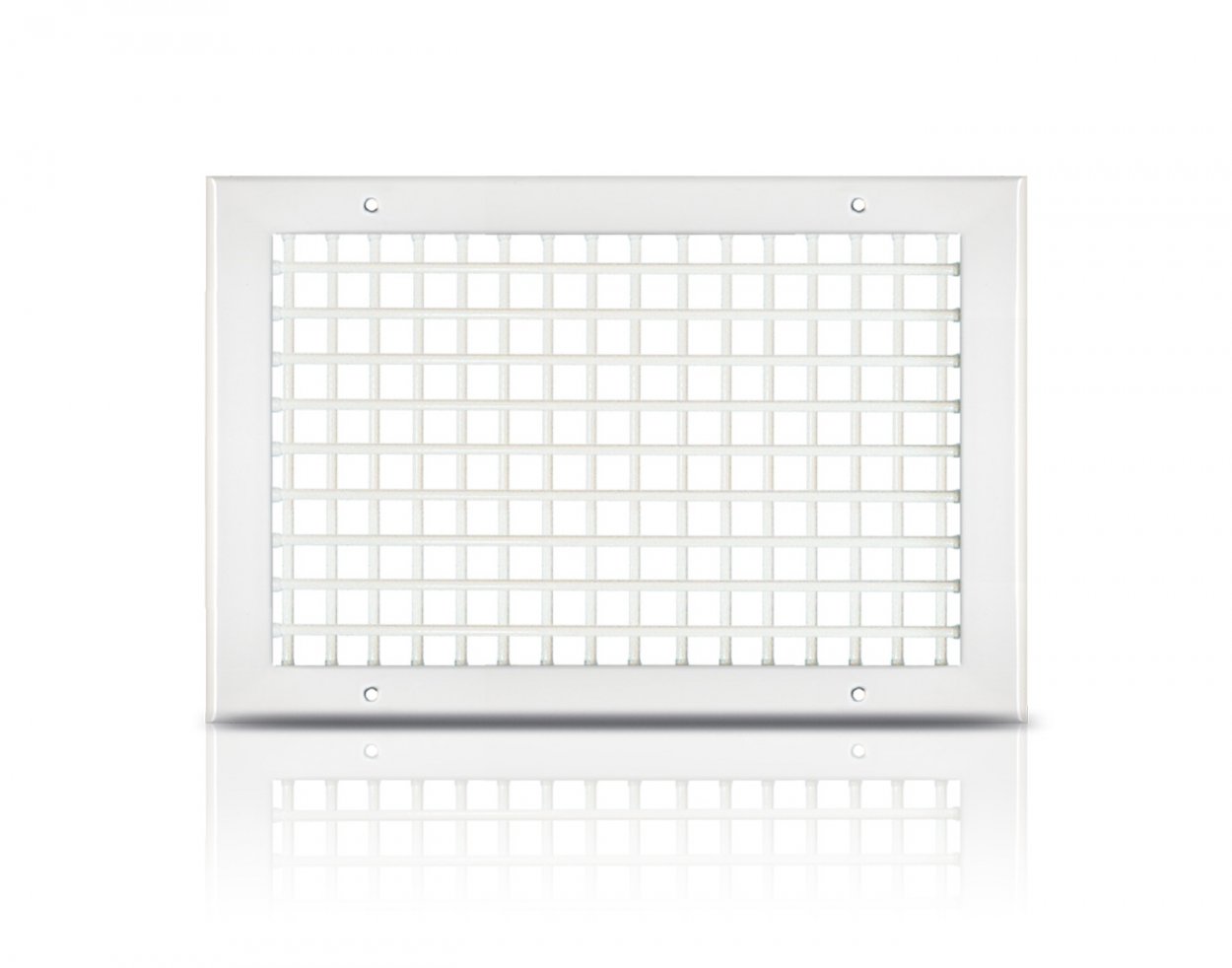

KSH-V/Ø, KSV-H/Ø - Kratka wentylacyjna stalowa dwurzędowa na rurę.

Specyfikacja

Zastosowanie:

Nawiew w instalacjach nisko i średnio-ciśnieniowych, w środowisku nieagresywnym o wilgotności względnej do 70%.


Montaż:

Na kanałach wentylacyjnych o przekroju kołowym. Mocowanie za pomocą widocznych śrub w wytłaczanych otworach w ramce czołowej.


Budowa:

Ramka czołowa wykonana z tłoczonych profili stalowych przylegających do kształtu przewodu kołowego. Kierownice wykonane z walcowanych profili z blachy stalowej. Osadzenie kierownic – pierwszy rząd poziomy, drugi pionowy – KSH-V, – pierwszy rząd pionowy, drugi poziomy – KSV-H, regulacja kąta nachylenia ręczna. Opcjonalne warianty wykonania ramki czołowej: łukowa – KSH-V/O-1 lub łamana – KSH-V/O-2.


Materiał:

Blacha czarna, ocynkowana lub kwasoodporna.


Wykończenie powierzchni:

Powłoka lakiernicza proszkowa biała RAL 9003 lub na zamówienie inna zgodna z katalogiem RAL.


Regulacja przepływu:

Za pomocą przepustnicy uchylnej jednoelementowej typ N lub przepustnicy szczelinowej typ SK lub SP. Ustawianie przepływu powietrza odbywa się od czoła bez konieczności demontażu kratki.


Certyfikaty:

  • Rekomendacja techniczna: RT-ITB-1147/2009
  • Atest higieniczny: HK/B/1705/01/2008

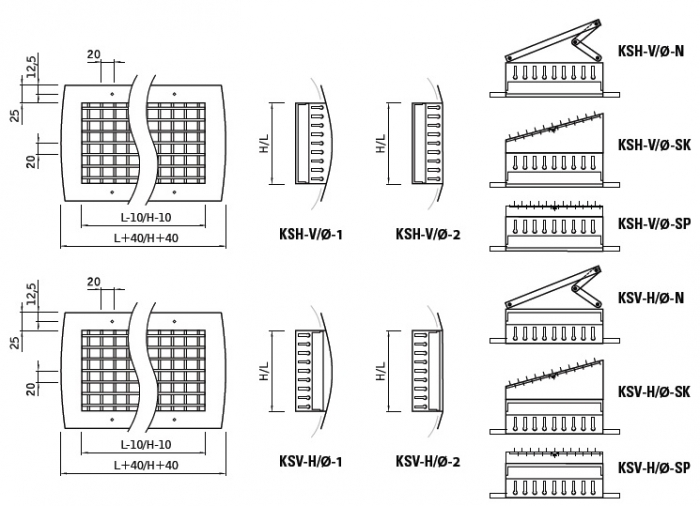

Dane techniczne

Kratka wentylacyjna KSV-H
