Skrzynka rozprężna SR-ASN / SR-ASW
Producent: HAKOM Produkcja
Kod produktu: SR1
szt
Jesteś zainteresowany zakupami hurtowymi/instalatorskimi?
Skontaktuj się z naszym działem handlowym.
Skontaktuj się z naszym działem handlowym.

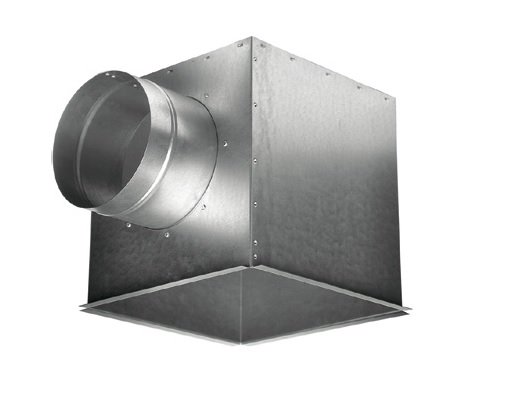

Skrzynka rozprężna SR-ASN / SR-ASW do montażu z anemostatami jako element przyłączeniowy i rozprężający powietrze. Zastosowanie w instalacjach nisko i średnio-ciśnieniowych.
Zastosowanie:
- anemostaty nawiewne ASN, ASN-K z mocowaniem za pomocą widocznych śrub w wytłaczanych otworach w ramce czołowej lub opcjonalnie z mocowaniem śrubą centralną,
- anemostaty wyciągowe ASW, ASW-K, ASW-RS z mocowaniem za pomocą widocznych śrub w wytłaczanych otworach w ramce czołowej lub opcjonalnie z mocowaniem śrubą centralną.
Wykonanie:
- z blachy ocynkowanej
- opcjonalnie lakier proszkowy wg palety RAL
Regulacja:
- regulacja przepływu powietrza za pomocą przepustnicy jednopłaszczyznowej na wlocie do skrzynki.
Certyfikaty:
- Deklaracja zgodności
- Atest higieniczny
Dane techniczne

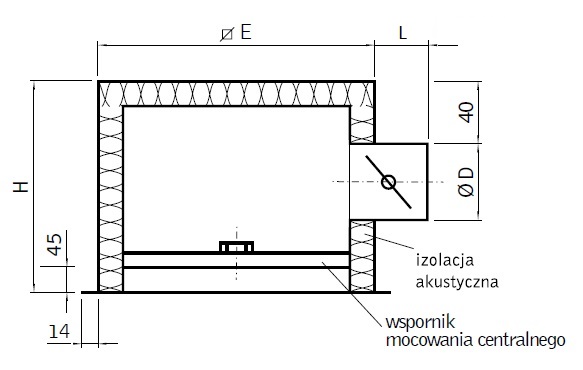

Wymiary dla anemostatów kwadratowych:
ASN | ASN-K | ASW | ASW-K | ASW-RS
| Wielkość anemostatu |
E [mm] | H [mm] | D [mm] | L [mm] | Połączenie ze skrzynką |
|---|---|---|---|---|---|
| 190 | 150x150 | 270 | 123 | 50-130 | L |
| 245 | 205x205 | 270 | 158 | 50-130 | L |
| 301 | 261x261 | 270 | 158 | 50-130 | L |
| 357 | 317x317 | 330 | 198 | 50-130 | L |
| 412 | 372x372 | 330 | 198 | 50-130 | L |
| 469 | 429x429 | 380 | 248 | 50-130 | L |
| 498 | 458x458 | 380 | 248 | 50-130 | L |
| 595 | 555x555 | 420 | 313 | 50-130 | L |
| 623 | 582x582 | 420 | 313 | 50-130 | L |
Wersje wykonania
| Symbol | Wykonanie |
|---|---|
| SR-... | skrzynka rozprężna |
| SRP-... | skrzynka z przepustnicą na wlocie |
| SRIP-... | skrzynka z przepustnica na wlocie i izolacją termiczną (zewn) |
| SRI-... | skrzynka z izolacją termiczną (zewn) |
| SR-IBB-... | skrzynka z izolacją akustyczną (wewn) |
| SRP-IBB-... | skrzynka z przepustnicą na wlocie i izolacją akustyczną (wewn) |
| SRPI-IBB-... | skrzynka z przepustnicą na wolcie i izolacją termiczną (zewn) i izolacja akustyczną (wewn) |
| SRI-IBB-... | skrzynka rozprężna z izolacją termiczną (zewn) i izolacja akustyczną (wewn) |
| SR-PRZ-... | skrzynka rozprężna z przepustnicą perforowaną na wlocie od zewnątrz skrzynki |
| SR-PRW-... | skrzynka rozprężna z przepustnicą perforowaną na wlocie od wewnątrz skrzynki |
