Skrzynka rozprężna SR-AWR-PO

Producent:
Kod produktu: SR-AWR-PO
szt
Zapytaj o produkt
Jesteś zainteresowany zakupami hurtowymi/instalatorskimi?
Skontaktuj się z naszym działem handlowym.

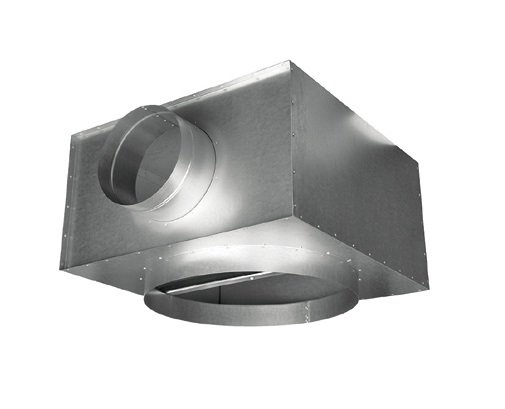

Skrzynka rozprężna SR-AWR-PO do montażu z nawiewnikami okrągłymi z mocowaniem centralnym jako element przyłączeniowy i rozprężający powietrze. Zastosowanie w instalacjach nisko i średnio-ciśnieniowych.

Zastosowanie:

  • nawiewniki wirowe okrągłe AWR-PO z mocowaniem centralnym za pomocą śruby,
  • nawiewniki wirowe okrągłe AWK-PO z mocowaniem centralnym za pomocą śruby.

Wykonanie:

  • z blachy ocynkowanej
  • ze wspornikiem mocowania centralnego
  • opcjonalnie lakier proszkowy wg palety RAL

Regulacja:

  • regulacja przepływu powietrza za pomocą przepustnicy jednopłaszczyznowej na wlocie do skrzynki.

Certyfikaty:

  • Deklaracja zgodności
  • Atest higieniczny

Dane techniczne

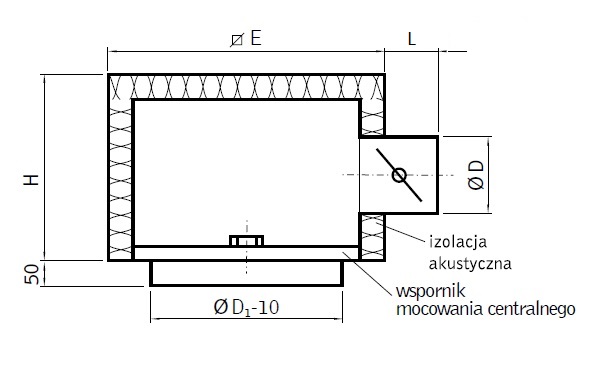

skrzynka_awr-po_rys_hakom


Wymiary dla nawiewników wirowych AWR-PO

Wielkość
nawiewnika
E [mm] H [mm] D [mm] L [mm] Połączenie
ze skrzynką
455 550x550 300 198 50-130 WMC
500 600x600 330 248 50-130 WMC
600 700x700 380 313 50-130 WMC
625 725x725 380 313 50-130 WMC
655 755x755 380 313 50-130 WMC

Wersje wykonania

Symbol Wykonanie
SR-... skrzynka rozprężna
SRP-... skrzynka z przepustnicą na wlocie
SRIP-... skrzynka z przepustnica na wlocie i izolacją termiczną (zewn)
SRI-... skrzynka z izolacją termiczną (zewn)
SR-IBB-... skrzynka z izolacją akustyczną (wewn)
SRP-IBB-... skrzynka z przepustnicą na wlocie i izolacją akustyczną (wewn)
SRPI-IBB-... skrzynka z przepustnicą na wolcie i izolacją termiczną (zewn) i izolacja akustyczną (wewn)
SRI-IBB-... skrzynka rozprężna z izolacją termiczną (zewn) i izolacja akustyczną (wewn)
SR-PRZ-... skrzynka rozprężna z przepustnicą perforowaną na wlocie od zewnątrz skrzynki
SR-PRW-... skrzynka rozprężna z przepustnicą perforowaną na wlocie od wewnątrz skrzynki
