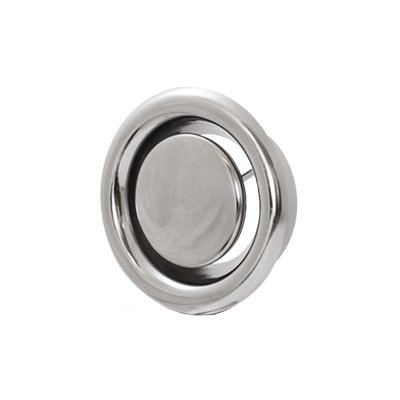

ZNW-KWS - Zawór nawiewno-wywiewny kwasoodporny.
Specyfikacja
Zastosowanie:
Nawiew lub wywiew w instalacjach nisko i średniociśnieniowych. Zalecany w szczególności do pomieszczeń sanitarnych dla wywiewu zużytego lub nawiewu świeżego powietrza.
Montaż:
Na kanałach wentylacyjnych prostokątnych, w skrzynkach rozprężnych, w sufitach podwieszanych i w ścianach. Mocowanie w dodatkowym kołnierzu montażowym ze stali kwasoodpornej.
Budowa:
Ramka czołowa oraz kierownica talerzowa wykonana z tłoczonych elementów z blachy kwasoodpornej.
Ramka czołowa posiada warstwę izolacji piankowej w celu zapewnienia szczelności po zmontowaniu z ramką montażową RM.
Materiał:
Blacha kwasoodporna.
Regulacja przepływu:
Odbywa się poprzez obrót kierownicy talerzowej z przyspawaną śrubą regulacyjną. Ustawianie przepływu powietrza odbywa się od czoła bez konieczności demontażu zaworu.
Dane techniczne
| Wielkość | d [mm] | D [mm] | b [mm] |
|---|---|---|---|
| 100 | 97 | 118 | 52 |
| 125 | 120 | 141 | 52 |
| 150 | 145 | 162 | 62 |
| 160 | 155 | 172 | 62 |
| 200 | 195 | 208 | 70 |
