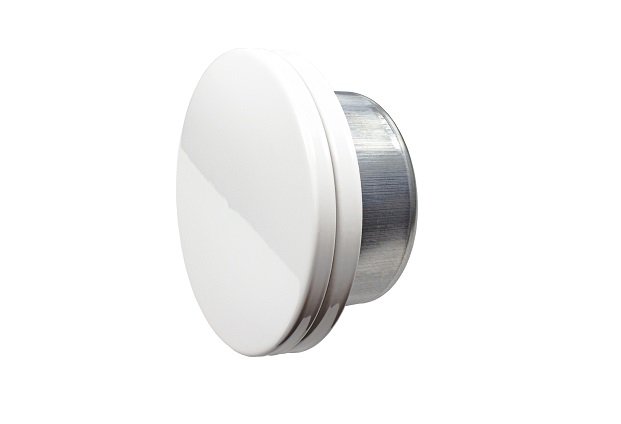

Zawór nawiewny tłumiący ZNI z ramką montażową przeznaczony do nawiewu powietrza w instalacjach nisko i średniociśnieniowych, w środowisku nieagresywnym o wilgotności względnej do 70%. Zalecany w szczególności do pomieszczeń o podwyższonych wymogach estetycznych.
Montaż:
- na kanałach wentylacyjnych prostokątnych, w skrzynkach rozprężnych, w sufitach podwieszanych i w ścianach.
Mocowanie
- w dodatkowym kołnierzu montażowym ocynkowanym.
Budowa:
- ramka czołowa oraz kierownica talerzowa wykonana z tłoczonych elementów z blachy stalowej.
- ramka czołowa posiada warstwę izolacji piankowej w celu zapewnienia szczelności po zmontowaniu z ramką montażową RM. Specjalne wykonanie konstrukcji zaworu gwarantuje niski poziom hałasu oraz szybki i łatwy montaż.
Materiał:
- blacha czarna malowana proszkowo, izolacja akustyczna.
Wykończenie powierzchni:
- powłoka lakiernicza proszkowa biała RAL 9010
Regulacja przepływu:
- odbywa się poprzez obrót kierownicy talerzowej z przyspawaną śrubą regulacyjną.
- ustawianie przepływu powietrza odbywa się od czoła bez konieczności demontażu zaworu.

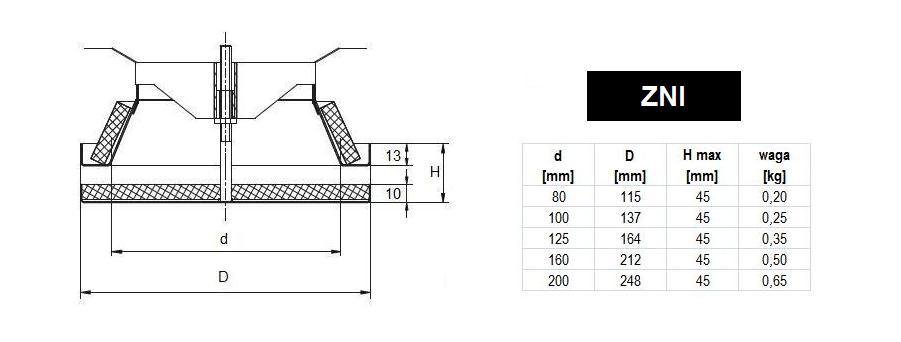

Dane techniczne
