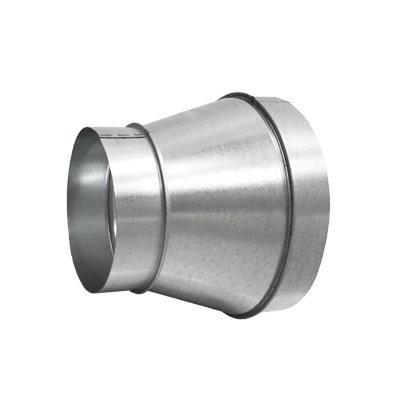

Redukcja segmentowa RS z blachy stalowej ocynkowanej produkowana jest w zakresie średnic od 125 mm do 1250 mm.
Materiał:
- stal ocynkowana Z275 (gr. 19 mikronów)
Dane ogólne:
- wersja segmentowa
- łączenie obwodowe zgrzewem liniowym
Dane techniczne
d1 / d2 | 100 | 125 | 140 | 150 | 160 | 180 | 200 | 224 | 250 | 280 | 300 | 315 | 355 | 400 | 450 | 500 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
125 | ✔ | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
140 | ✔ | ✔ | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
150 | ✔ | ✔ | ✔ | - | - | - | - | - | - | - | - | - | - | - | - | - |
160 | ✔ | ✔ | ✔ | ✔ | - | - | - | - | - | - | - | - | - | - | - | - |
180 | ✔ | ✔ | ✔ | ✔ | ✔ | - | - | - | - | - | - | - | - | - | - | - |
200 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | - | - | - | - | - | - | - | - | - | - |
224 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | - | - | - | - | - | - | - | - | - |
250 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | - | - | - | - | - | - | - | - |
280 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | - | - | - | - | - | - | - |
300 | - | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | - | - | - | - | - | - |
315 | - | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | - | - | - | - | - |
355 | - | - | - | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | - | - | - | - |
400 | - | - | - | - | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | - | - | - |
450 | - | - | - | - | - | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | - | - |
500 | - | - | - | - | - | - | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | - |
560 | - | - | - | - | - | - | - | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
600 | - | - | - | - | - | - | - | - | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
630 | - | - | - | - | - | - | - | - | - | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |

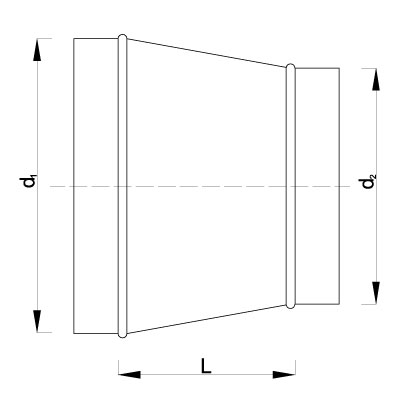

Wymiary
Wielkość | d1 [mm] |
d2 [mm] |
L [mm] |
---|---|---|---|
100/080 | 98 | 78 | 100 |
125/080 | 123 | 78 | 100 |
125/100 | 123 | 98 | 100 |
140/080 | 137 | 78 | 100 |
140/100 | 137 | 98 | 100 |
140/125 | 137 | 123 | 100 |
150/080 | 147 | 78 | 100 |
150/100 | 147 | 98 | 100 |
150/125 | 147 | 123 | 100 |
160/080 | 157 | 78 | 100 |
160/100 | 157 | 98 | 100 |
160/125 | 157 | 123 | 100 |
160/150 | 157 | 147 | 100 |
180/080 | 177 | 78 | 120 |
180/100 | 177 | 98 | 100 |
180/125 | 177 | 123 | 100 |
180/150 | 177 | 147 | 100 |
180/160 | 177 | 157 | 100 |
200/080 | 197 | 78 | 120 |
200/100 | 197 | 98 | 120 |
200/125 | 197 | 123 | 100 |
200/150 | 197 | 147 | 100 |
200/160 | 197 | 157 | 100 |
200/180 | 197 | 177 | 100 |
225/080 | 222 | 78 | 120 |
225/100 | 222 | 98 | 120 |
225/125 | 222 | 123 | 100 |
225/150 | 222 | 147 | 100 |
225/160 | 222 | 157 | 120 |
225/180 | 222 | 177 | 100 |
225/200 | 222 | 197 | 100 |
250/080 | 247 | 78 | 120 |
250/100 | 247 | 98 | 140 |
250/125 | 247 | 123 | 120 |
250/160 | 247 | 157 | 120 |
250/180 | 247 | 177 | 100 |
250/200 | 247 | 197 | 100 |
250/225 | 247 | 222 | 100 |
280/080 | 277 | 78 | 120 |
280/100 | 277 | 98 | 140 |
280/125 | 277 | 123 | 140 |
280/150 | 277 | 147 | 120 |
280/160 | 277 | 157 | 120 |
280/200 | 277 | 197 | 120 |
280/225 | 277 | 222 | 100 |
280/250 | 277 | 247 | 100 |
300/080 | 297 | 78 | 120 |
300/100 | 297 | 98 | 140 |
300/125 | 297 | 123 | 140 |
300/150 | 297 | 147 | 120 |
300/160 | 297 | 157 | 120 |
300/180 | 297 | 177 | 120 |
300/200 | 297 | 197 | 120 |
300/225 | 297 | 222 | 100 |
300/250 | 297 | 247 | 100 |
300/280 | 297 | 277 | 100 |
315/080 | 313 | 78 | 120 |
315/100 | 313 | 98 | 140 |
315/125 | 313 | 123 | 140 |
315/150 | 313 | 147 | 140 |
315/160 | 313 | 157 | 140 |
315/180 | 313 | 177 | 120 |
315/200 | 313 | 197 | 120 |
315/225 | 313 | 222 | 100 |
315/250 | 313 | 247 | 100 |
315/280 | 313 | 277 | 100 |
315/300 | 313 | 297 | 100 |
355/150 | 352 | 147 | 140 |
355/160 | 352 | 157 | 140 |
355/180 | 352 | 177 | 120 |
355/200 | 352 | 197 | 120 |
355/225 | 352 | 222 | 120 |
355/250 | 352 | 247 | 120 |
355/280 | 352 | 277 | 100 |
355/300 | 352 | 297 | 100 |
355/315 | 352 | 313 | 100 |
400/160 | 397 | 157 | 140 |
400/180 | 397 | 177 | 140 |
400/200 | 397 | 197 | 140 |
400/225 | 397 | 222 | 120 |
400/250 | 397 | 247 | 140 |
400/280 | 397 | 277 | 140 |
400/300 | 397 | 297 | 120 |
400/315 | 397 | 313 | 120 |
400/355 | 397 | 352 | 100 |
450/160 | 452 | 157 | 140 |
450/180 | 452 | 177 | 140 |
450/200 | 452 | 197 | 140 |
450/225 | 452 | 222 | 140 |
450/250 | 452 | 247 | 140 |
450/280 | 452 | 277 | 140 |
450/300 | 452 | 297 | 140 |
450/315 | 452 | 313 | 140 |
450/355 | 452 | 352 | 120 |
450/400 | 452 | - | - |
