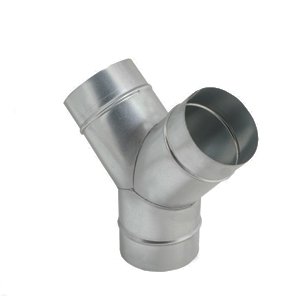

Trójnik orłowy TY60 i TY90 z blachy stalowej ocynkowanej produkowany jest w zakresie średnic od 80 mm do 315 mm.
Materiał:
- stal ocynkowana Z275
Dane ogólne:
- wersja segmentowa
- łączenie obwodowe zgrzewem liniowym
- połączenia uszczelniane masą
Dane techniczne
Sposób oznaczania TY60:
| KOD | Średnica 1 | Średnica 2 |
|---|---|---|
| TY60- | d1 | d2/d3 |
Sposób oznaczania TY90:
| KOD | Średnica 1 | Średnica 2 |
|---|---|---|
| TY90- | d1 | d2/d3 |
Zakres produkcji:
| d2/d3 [mm] | 100 | 125 | 160 | 200 | 250 | 315 |
|---|---|---|---|---|---|---|
| d1 [mm] | ||||||
| 100 | ✔ | - | - | - | - | - |
| 125 | ✔ | ✔ | - | - | - | - |
| 160 | ✔ | ✔ | ✔ | - | - | - |
| 200 | ✔ | ✔ | ✔ | ✔ | - | - |
| 250 | ✔ | ✔ | ✔ | ✔ | ✔ | - |
| 315 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
