Trójnik wentylacyjny siodłowy TSP

Trójnik wentylacyjny siodłowy TSP
Producent:
Kod produktu: wybierz wariant
fi.080/080 TSP Dostępność
fi.100/080 TSP Dostępność
fi.100/100 TSP Dostępność
fi.125/080 TSP Dostępność
fi.125/100 TSP Dostępność
fi.125/125 TSP Dostępność
fi.150/150 TSP Dostępność
fi.160/080 TSP Dostępność
fi.160/100 TSP Dostępność
fi.160/125 TSP Dostępność
fi.160/150 TSP Dostępność
fi.160/160 TSP Dostępność
fi.200/080 TSP Dostępność
fi.200/100 TSP Dostępność
fi.200/125 TSP Dostępność
fi.200/150 TSP Dostępność
fi.200/160 TSP Dostępność
fi.200/200 TSP Dostępność
fi.250/080 TSP Dostępność
fi.250/100 TSP Dostępność
fi.250/125 TSP Dostępność
fi.250/150 TSP Dostępność
fi.250/160 TSP Dostępność
fi.250/200 TSP Dostępność
fi.250/250 TSP Dostępność
fi.315/080 TSP Dostępność
fi.315/100 TSP Dostępność
fi.315/125 TSP Dostępność
fi.315/150 TSP Dostępność
fi.315/160 TSP Dostępność
fi.315/200 TSP Dostępność
fi.315/250 TSP Dostępność
fi.315/315 TSP Dostępność
fi.400/100 TSP Dostępność
fi.400/125 TSP Dostępność
fi.400/160 TSP Dostępność
fi.400/200 TSP Dostępność
fi.400/250 TSP Dostępność
fi.400/315 TSP Dostępność
fi.500/100 TSP Dostępność
fi.500/125 TSP-500/125 Dostępność
fi.500/160 TSP-500/160 Dostępność
fi.500/200 TSP-500/200 Dostępność
fi.500/250 TSP-500/250 Dostępność
TSP-500/315 TSP-500/315 Dostępność
szt
Zapytaj o produkt
Jesteś zainteresowany zakupami hurtowymi/instalatorskimi?
Skontaktuj się z naszym działem handlowym.
Pobierz kartę w wersji PDF

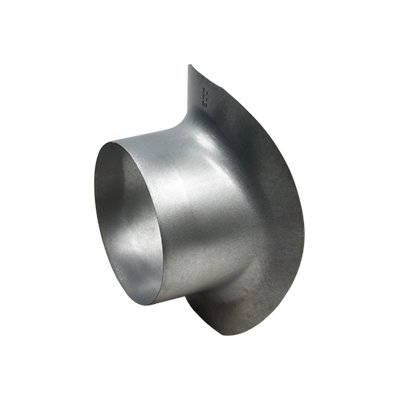

Trójnik siodłowy TSP z blachy stalowej ocynkowanej produkowany jest w zakresie średnic od 80 mm do 400 mm na rury o średnicach od 80 mm do 630 mm.

Materiał:

  • stal ocynkowana Z275 (gr. 19 mikronów)

Dane ogólne:

  • wersja tłoczona
  • bark połączeń - produkt 1-elementowy

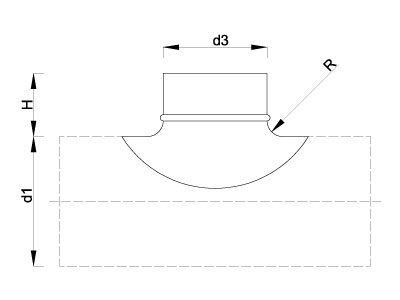

Dane techniczne

KOD Średnica przewodu głównego Średnica odnogi
TSP d1 d3

tsp

d3 [mm] 80 100 125 140 150 160 180 200 250 315 400
d1 [mm]
80 ✔  - -  - - -  -  -  -  -  -
100 ✔ ✔  - -  -  -  -  -  - -  -
125 ✔ ✔ ✔ -  -   -  -  - -  -  -
140 ✔ ✔ -  ✔ -  -  -  -  -  -  -
150 ✔ ✔ ✔ ✔ ✔ -  -  -  -  -  -
160 ✔ ✔ ✔ ✔ ✔ ✔ -  -  -  -  -
180 ✔ ✔ ✔ ✔ ✔ ✔ ✔ -  -  -  -
200 ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔  - -  -
250 ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ -  -
315 ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ -
355 -  ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ -
400 -  ✔ ✔ -  -  ✔ -  ✔ ✔ ✔ ✔
450 -  ✔ ✔ -  -  ✔ -  ✔ ✔ ✔ ✔
500  - ✔ ✔  -  - ✔ -  ✔ ✔ ✔ ✔
560 -  ✔ ✔  - -  ✔  - ✔ ✔ ✔ ✔
630  - ✔ ✔ -   - ✔ -  ✔ ✔ ✔ ✔
