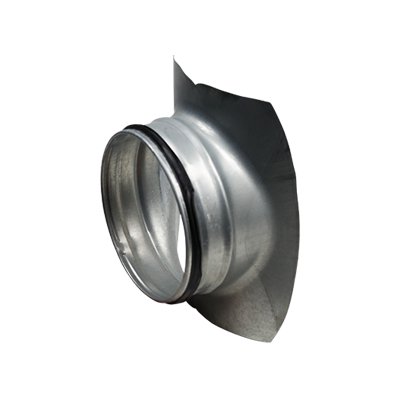

Trójnik siodłowy TSPU z blachy ocynkowanej, produkowany jest w zakresie średnic od 80 mm do 400 mm na rury o średnicach od 80 mm do 630 mm.
Materiał:
- stal ocynkowana Z275 (gr. 19 mikronów)
- uszczelka gumowa EPDM
Dane ogólne:
- wersja tłoczona
- brak połączeń - produkt 1-elementowy
- uszczelka mocowana poprzez wywinięcie krawędzi kształtki
Specyfikacja
Dane techniczne
| KOD | Średnica przewodu głównego | Średnica odnogi |
|---|---|---|
| TSPU | d1 | d3 |
| d3 [mm] | 80 | 100 | 125 | 140 | 150 | 160 | 180 | 200 | 250 | 315 | 400 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| d1 [mm] | |||||||||||
| 80 | ✔ | - | - | - | - | - | - | - | - | - | - |
| 100 | ✔ | ✔ | - | - | - | - | - | - | - | - | - |
| 125 | ✔ | ✔ | ✔ | - | - | - | - | - | - | - | - |
| 140 | ✔ | ✔ | - | ✔ | - | - | - | - | - | - | - |
| 150 | ✔ | ✔ | ✔ | ✔ | ✔ | - | - | - | - | - | - |
| 160 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | - | - | - | - | - |
| 180 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | - | - | - | - |
| 200 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | - | - | - |
| 250 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | - | - |
| 315 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | - |
| 355 | - | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | - |
| 400 | - | ✔ | ✔ | - | - | ✔ | - | ✔ | ✔ | ✔ | ✔ |
| 450 | - | ✔ | ✔ | - | - | ✔ | - | ✔ | ✔ | ✔ | ✔ |
| 500 | - | ✔ | ✔ | - | - | ✔ | - | ✔ | ✔ | ✔ | ✔ |
| 560 | - | ✔ | ✔ | - | - | ✔ | - | ✔ | ✔ | ✔ | ✔ |
| 630 | - | ✔ | ✔ | - | - | ✔ | - | ✔ | ✔ | ✔ | ✔ |
