Narożnik ramki kanału wentylacyjnego R
Producent: HAKOM
Kod produktu: RK
szt
Jesteś zainteresowany zakupami hurtowymi/instalatorskimi?
Skontaktuj się z naszym działem handlowym.
Skontaktuj się z naszym działem handlowym.

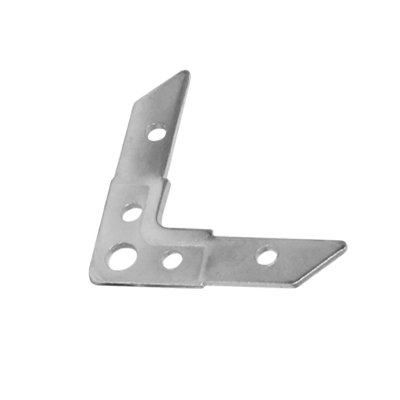

R - Narożnik ramki kanału wentylacyjnego.
Profil narożnika służy do łączenia profili obrzeża typu P w ramki kołnierzowe do łączenia przewodów wentylacyjnych i klimatyzacyjnych. Standardowo narożniki wykonywane są z blachy stalowej ocynkowane lub stali kwasoodpornej.
Dane techniczne
| Symbol |
Szerokość [mm] |
Materiał |
|---|---|---|
| R4 | 40 | Stal ocynkowana |
| R3 | 30 | Stal ocynkowana |
| R2 | 20 | Stal ocynkowana |
| R1 | 20 | Stal ocynkowana |
| R4-KWS | 40 | Stal kwasoodporna |
| R3-KWS | 30 | Stal kwasoodporna |
| R2-KWS | 20 | Stal kwasoodporna |
| R1-KWS | 20 | Stal kwasoodporna |
Ciśnienie
| Ciśnienie [Pa] |
Wymiar kanału A lub B [mm] |
||||
|---|---|---|---|---|---|
| < 500 | 500-1000 | 1000-1600 | 1600-2500 | >2500 | |
| 0200 | P20 | P20 | P30 | P30 | P40 |
| 0400 | P20 | P20 | P30 | P30 | P40 |
| 0600 | P20 | P20 | P30 | P30 | P40 |
| 0800 | P20 | P20 | P30 | P30 | P40 |
| 1000 | P20 | P20 | P30 | P30 | P40 |
| 1200 | P20 | P30 | P30 | P40 | P40 |
| 1500 | P20 | P30 | P30 | P40 | P40 |
