Cokół dachowy CDS-A pod podstawy typu A
Skontaktuj się z naszym działem handlowym.
Cokoły dachowe typu CDS-A stosowane są jako typowe elementy wsporcze dla podstaw dachowych typu PD-A. Wielkość cokołu dobiera się w zależności od wielkości elementu współpracującego. Konstrukcje i wymiary cokołów dla dachów skośnych wymagają indywidualnego opracowania, zależnie od kąta nachylenia połaci dachowej.
Konstrukcja

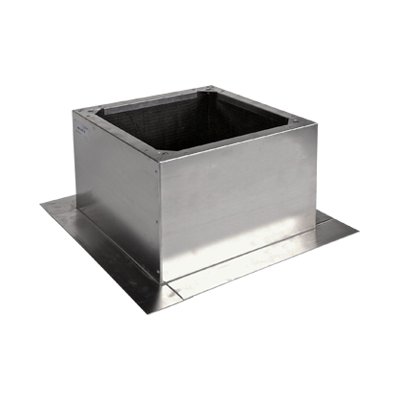

Cokoły dachowe typu CDS-A składają się z kołnierza nośnego, płaszcza, kołnierza wsporczego oraz otworów montażowych.
Wersje wykonania
- CDS-A – pod podstawy dachowe typu PD-A
- CDS-AI – pod podstawy dachowe typu PD-A izolowane wewnętrznie
- CDS-AT – pod podstawy dachowe typu PD-A tłumiące
Materiał
- …-OC - standardowo blacha ocynkowana
- …-RAL - blacha ocynkowana malowana proszkowo według palety RAL
- …-KO - blacha kwasoodporna
- …-AL. - blacha aluminiowa
- …-MD - blacha miedziana
- …-PP - blacha ocynkowana + PP lub winidur
Dobór
Wielkość cokołu dobiera się w zależności od wielkości podstawy dachowej lub innego elementu zakańczającego.
Sposób zamawiania
W zamówieniu należy podać typ i wielkość cokołu dachowego. Przy nietypowej wielkości podstawy dachowej należy również podać wymiary płyty podstawy dachowej w celu dostosowania kołnierza wsporniego do elementów nośnych konstrukcji dachu. Dla dachów skośnych należy podać wielkość spadku wyrażoną w stopniach lub procentach.
Przykład oznaczania
Cokół dachowy CDS-A dla podstawy dachowej PD-A/I o wielkości 300x300 mm, z blachy ocynkowanej w dokumentacji projektowej oznacza się:
Cokół dachowy pod podstawę typ CDS-A/I-OC-300x300
Dane techniczne
 |
 |
 |
| CDS-A | CDS-AI | CDS-AT |
| Wielkość podstawy C x D [mm] |
Wymiary | ||
|---|---|---|---|
| E [mm] |
F [mm] |
h [mm] |
|
| 0250x0250 | 450 | 450 | 300 |
| 0300x0300 | 515 | 515 | 300 |
| 0250x0400 | 450 | 640 | 300 |
| 0250x0630 | 450 | 925 | 300 |
| 0400x0400 | 640 | 640 | 300 |
| 0400x0630 | 640 | 925 | 300 |
| 0500x0500 | 765 | 765 | 300 |
| 0630x0630 | 925 | 925 | 300 |
| 0630x1000 | 925 | 1390 | 300 |
| 0630x1600 | 925 | 2140 | 300 |
| 0800x0800 | 1140 | 1140 | 300 |
| 1000x1000 | 1390 | 1390 | 300 |
| 1000x1600 | 1390 | 2140 | 300 |
| 1200x1200 | 1640 | 1640 | 300 |
- W tabeli przedstawiono standardowe wielkości cokołów CDS-A dla dachów płaskich.
- Na zamówienie wykonywane są cokoły o dowolnej wielkości i wysokości
- Dla dachów skośnych niezbędne jest podanie kąta spadku dachu wyrażonego w stopniach lub %.
