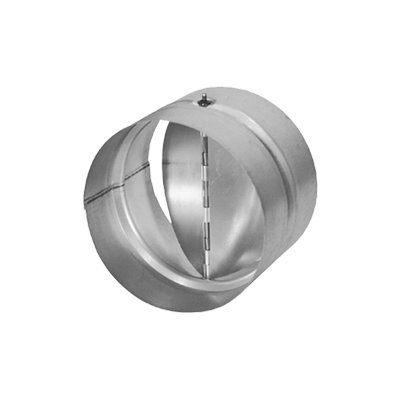

Przepustnica zwrotna samoczynna szczelna KPZS

Kod produktu: wybierz wariant
fi.100 KPZS 24.19 19.67 Dostępność
fi.125 KPZS 51.70 42.03 Dostępność
fi.150 KPZS 42.15 34.27 Dostępność
fi.160 KPZS 39.48 32.10 Dostępność
fi.200 KPZS 55.93 45.47 Dostępność
fi.250 KPZS 91.48 74.37 Dostępność
fi.315 KPZS 69.70 56.67 Dostępność
fi.400 KPZS 386.66 314.36 Dostępność
fi.500 KPZS 387.01 314.64 Dostępność
szt
Zapytaj o produkt
Jesteś zainteresowany zakupami hurtowymi/instalatorskimi?
Skontaktuj się z naszym działem handlowym.

Przepustnica zwrotna samoczynna szczelna KPZS

Przepustnica zwrotna KPZS przeznaczona jest do instalacji o przekroju kołowym.  Zastosowanie tego typu elementów instalacji zapobiega ucieczce/migracji powietrza ciepłego lub przedostawaniu się powietrza zimnego w sytuacji zaniku sprężu, np. kiedy wyłączone są wentylatory kanałowe. Montaż może być wykonany zarówno po stronie ssawnej jak i tłocznej w dowolnym położeniu.

Konstrukcja:
Skrzydła przepustnicy dzięki odpowiednio dobranym sprężynkom otwierają się przy wystąpieniu stosunkowo niskiego nadciśnienia wkrótce po uruchomieniu wentylatora.

Montaż:

Przy montażu przepustnicy zwrotnej w instalacji pionowej należy zamontować klapę zgodnie z kierunkiem przepływu oznaczonym strzałką na obudowie klapy zwrotnej.  Przy montażu w instalacji poziomej należy pamiętać, że oś przepustnicy zwrotnej musi być usytuowana w pozycji pionowej. Położenie to zapewnia jednakowy układ płaszczyzn przepustnicy zwrotnej podczas jej pracy.

Wykonanie:

Obudowa przepustnicy zwrotnej wykonana jest z blachy stalowej, ocynkowanej, skrzydła przegrody klapy z aluminium, sprężynki ze stali oksydowanej.

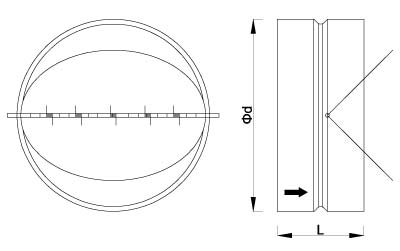

Dane techniczne

kpzs

Wielkość Średnica
D [mm]
Długość
L [mm]
0100 97 120
0125 122 120
0150 147 120
0160 157 120
0200 197 200
0250 247 200
0315 312 200

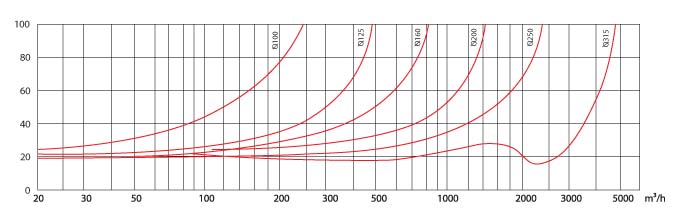

Charakterystyka

kpz_char
