Przepustnica soczewkowa typ IRIS

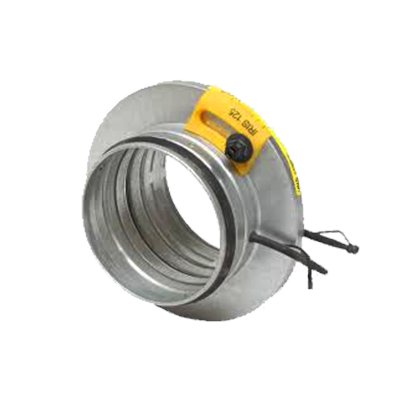

Przepustnica soczewkowa IRIS z króćcami do pomiaru ciśnienia przeznaczona jest do regulacji wydajności instalacji wentylacyjnych i wentylacyjno-klimatyzacyjnych. Służą do regulacji natężenia przepływu powietrza, poprzez płynną zmianę średnicy wewnętrznej kryzy.
Konstrukcja:
Przepustnice soczewkowe IRIS wykonywane są z galwanizowanej stali. Do regulacji średnicy wewnętrznej służy dźwignia ze śrubami blokującymi. Króćce przepustnicy są wymiarowo dopasowane do wewnętrznych wymiarów przewodów, a szczelność zapewniają uszczelki gumowe.
Temperatura pracy -20oC/+80oC.
Zaleca się zachowanie prostych odcinków instalacji przed montowanym elementem:
4*d – przed przepustnicą
1*d – za przepustnicą

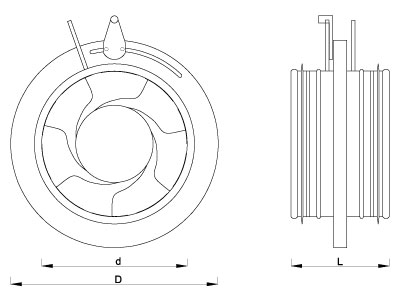

Dane techniczne
| Wielkość | Średnica króćca d [mm] |
Średnica obudowy D [mm] |
Długość L [mm] |
Szerokość przyłączeniowa króćca A [mm] |
Wysokość obudowy B [mm] |
Masa [kg] |
|---|---|---|---|---|---|---|
| 0100 | 99 | 165 | 110 | 30 | 32 | 0,6 |
| 0125 | 124 | 210 | 110 | 30 | 42 | 0,9 |
| 0160 | 159 | 230 | 110 | 30 | 35 | 1,1 |
| 0200 | 199 | 285 | 110 | 30 | 42 | 1,6 |
| 0250 | 249 | 335 | 135 | 40 | 42 | 2,1 |
| 0315 | 314 | 410 | 135 | 40 | 47 | 3,5 |
| 0400 | 398 | 525 | 190 | 60 | 62 | 6,4 |
