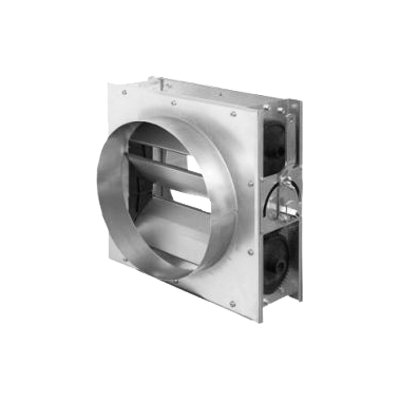

Przepustnica wielopłaszczyznowa kołowa PWO-AL115
Przepustnice PWO-AL115 przeznaczone są do precyzyjnej regulacji lub zamknięcia przepływu powietrza w przewodach wentylacyjnych kołowych. Temperatura pracy -20oC/+90oC.
Konstrukcja:
Przepustnice PWO wykonywane są na bazie przepustnic wielopłaszczyznowych PW-ALL115. Kwadratowa przepustnica wyposażona jest w króćce okrągłe dostosowane do podłączenia z instalacją przewodów okrągłych.
Zasady oznaczania:
- PWO-AL115 - Wykonanie z mechanizmem ręcznym
- PWO-AL115/U - Wykonanie z mechanizmem ręcznym z uszczelką EPDM
- PWO-AL115-S - Wykonanie pod siłownik
- PWO-AL115/U-S - Wykonanie pod siłownik z uszczelką EPDM

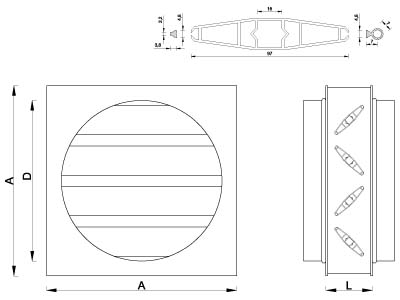

Dane techniczne
| Wielkość | D [mm] |
AxA [mm] |
Masa [kg] |
|---|---|---|---|
| 0400 | 397 | 470 | 6,5 |
| 0500 | 497 | 570 | 9,8 |
| 0630 | 627 | 690 | 11,9 |
| 0710 | 707 | 770 | 13,6 |
| 0800 | 797 | 870 | 18,4 |
| 1000 | 997 | 1070 | 24,6 |
| 1250 | 1247 | 1310 | 34,9 |
