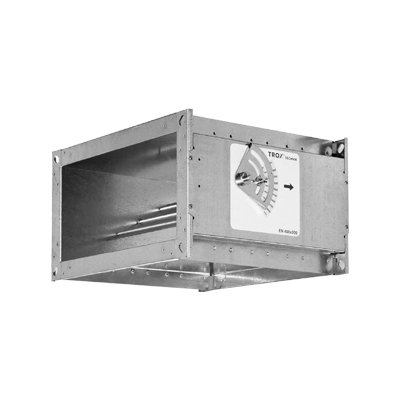

Regulator stałego przepływu TROX EN

Producent:
Kod produktu: EN
szt
Zapytaj o produkt
Jesteś zainteresowany zakupami hurtowymi/instalatorskimi?
Skontaktuj się z naszym działem handlowym.

Regulator stałego przepływu Trox EN
(CAV - constant air volume)

Mechaniczne regulatory stałego przepływu typu EN i END opracowane zostały w celu regulacji przepływu w systemach o stałym przepływie. Mogą być stosowane zarówno na instalacjach nawiewnych jak i wywiewnych.

Właściwości

  • Prostokątny regulator przepływu bezpośredniego działania
  • Każde urządzenie jest fabrycznie testowane
  • Nie ma wymogu kalibracji przy instalacji
  • Regulator jest gotowy do uruchomienia bezpośrednio po montażu

Opcje:

  • EN: regulator o wielkościach nominalnych od 200x100 do 600x600
  • END: regulator z dodatkową izolacją akustyczną o wielkościach nominalnych od 200x100 do 600x600

Opis:

Każdy regulator nastawiony jest na odpowiedni przepływ i poddawany testom aerodynamicznym. Wymagana wartość przepływu może być łatwo ustawiona na zewnętrznej skali bez użycia dodatkowych narzędzi. Aby uprościć procedurę zamawiania regulator może być zamówiony na podstawie wielkości nominalnej, wartość przepływu w łatwy i dokładny sposób może być nastawiona podczas uruchomienia instalacji. Regulator typu EN dostępny jest również w wersji z dodatkową izolacją akustyczną w celu redukcji szumu emitowanego przez obudowę.

W warunkach bardziej rygorystycznych wymagań akustycznych regulator można zamontować z tłumikiem typu TX. Regulator pracuje bez użycia energii zewnętrznej. Zamontowana w łożyskach przepustnica regulacyjna utrzymuje stałą, nastawioną na zewnętrznej skali wartość przepływu w całym zakresie różnicy ciśnień.

Siły aerodynamiczne przepływającego powietrza wytwarzają moment obrotowy na klapie regulacyjnej w kierunku zamykającym. Samonapełniający się mieszek wzmaga te siły działając równocześnie jako element tłumiący. W kierunku przeciwnym do momentu zamykającego działa przylegająca do krzywki sprężyna płaska. Krzywka jest tak dopasowana, że przy zmieniającej się różnicy ciśnień ustawia klapę w taki sposób aby przepływ w niewielkich granicach tolerancji pozostawał stały.

Przepustnica wentylacyjna prostokątna

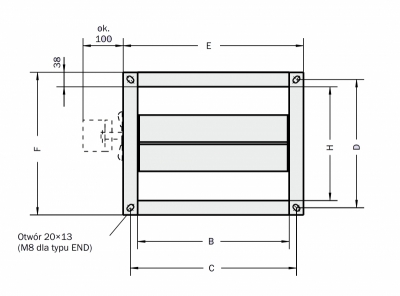

Dane techniczne

Wielkość
B x H [mm]
Przepływ
[m³/h]
C
[mm]
D
[mm]
E
[mm]
F
[mm]
L
[mm]
0200 x 0100 144 - 576 234 134 276 176 400
0300 x 0100 234 - 936 334 134 376 176 400
0300 x 0150 378 - 1512 334 134 376 226 400
0300 x 0200 468 - 1872 334 234 376 276 400
0400 x 0200 756 - 3024 434 234 476 276 400
0500 x 0200 828 - 3312 534 234 576 276 400
0600 x 0200 918 - 3672 634 234 676 276 400
0400 x 0250 792 - 3168 434 284 476 326 400
0500 x 0250 1080 - 4320 534 284 576 326 400
0600 x 0250 1152 - 4608 634 284 676 326 400
0400 x 0300  1134 - 4536 434 334 476 376 400
0500 x 0300 1350 - 5400 534 334 576 376 400
0600 x 0300 1512 - 6048 634 334 676 376 400
0400 x 0400 1512 - 6048 434 434 476 476 400
0500 x 0400 1656 - 6624 534 434 576 476 400
0600 x 0400 1836 - 7344 634 434 676 476 400
0500 x 0500 2160 - 8640 534 534 576 576 400
0600 x 0500 2304 - 9216 634 534 676 576 400
0600 x 0600 3024 - 12096 634 634 676 676 400
