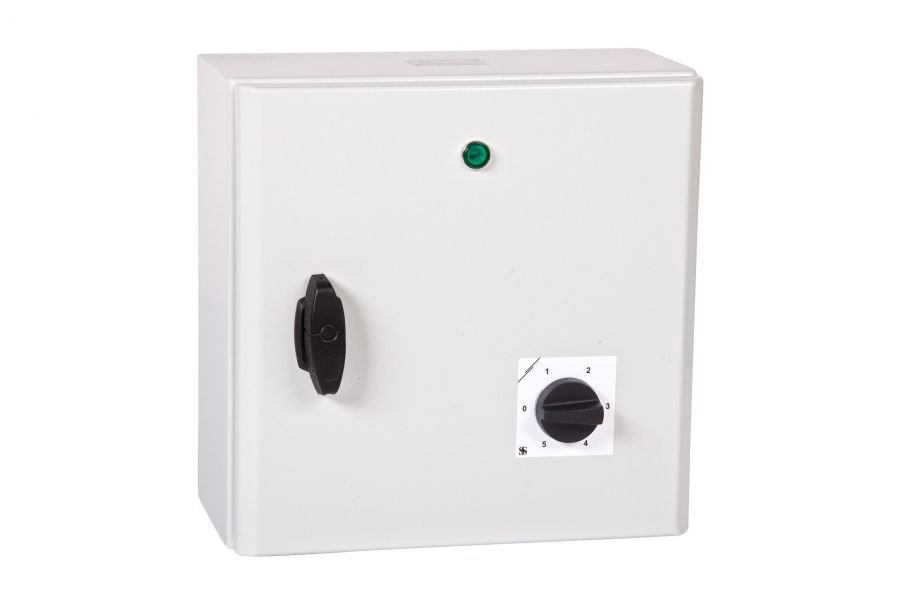

STRS4 - Regulator 3F (3*400V) z modułem TK.
Regulatory transformatorowe prędkości działają w oparciu o zasadę napięcia sterującego z autotransformatorów. Mają one zastosowanie do silników sterowanych napięciem (400 V, 50/60 Hz) do kontroli prędkości obrotowej (wentylatorów, pomp, itp.). Regulatory STRS4 są wyposażone dodatkowo w moduł do podłączenia styków TK do termicznej ochrony silnika. Montaż natynkowy.
Dane techniczne
Parametry techniczne:
- 400 VAC - 50/60 Hz - od 1,5 do 18,0 A
- obudowa: blacha (RAL 7035)
- maksymalna temperatura otoczenia: 35 ° C
- przełącznik: 5 pozycji z pozycji wyłączonej
- kilka wartości napięcia możliwe
- lampka sygnalizacyjna
- nieregulowane wyjście 230 VAC
- zabezpieczenie termiczne silnika, po podłączeniu styków TK
- po przegrzaniu reset ręczny przekręcając włącznik do pozycji zerowej
- gotowe zamontowane przepusty kablowe
- Stopień ochrony: IP54
I5 – Ochrona przed koncentracją kurzu
Całkowita ochrona aktywnych lub ruchomych elementów. Ochrona przeciwko wpływom koncentracji kurzu.
Ochrona przed kurzem nie jest kompletna, ale nie powinien on penetrować tych obszarów gdzie jest to
niewskazane.
P4 – Ochrona przed rozbryzgami wody
Bryzgi wodne niezależnie od kierunku nie powinny wywoływać żadnych niepożądanych efektów
Zastosowanie:
Ręczna regulacja silników wentylatorów w całym zakresie prędkości obrotowej.
Podłączenie
Imax [A] |
Waga [kg] |
Obudowa | |
---|---|---|---|
STRS1 015L40 | 1.5 | 13,2 | STAL |
STRS1 025L40 | 2.5 | 13,2 | STAL |
STRS1 040L40 | 4.0 | 18,2 | STAL |
STRS1 060L40 | 6.0 | 22,5 | STAL |
STRS1 080L40 | 8.0 | 36,4 | STAL |
STRS1 110L40 | 11.0 | 38,4 | STAL |
STRS1 140L50 | 14.0 | 43,0 | STAL |
STRS1 180L50 | 18.0 | 47,0 | STAL |
A [mm] |
B [mm] |
C [mm] |
D [mm] |
E [mm] |
|
---|---|---|---|---|---|
STR1 15L40 | 300 | 325 | 175 | 255 | 255 |
STR1 25L40 | 300 | 325 | 175 | 255 | 255 |
STR1 40L40 | 300 | 425 | 175 | 255 | 355 |
STR1 60L40 | 300 | 425 | 235 | 255 | 355 |
STR1 80L40 | 300 | 425 | 235 | 255 | 355 |
STR1 110L40 | 400 | 430 | 235 | 355 | 355 |
STR1 140L50 | 400 | 430 | 235 | 355 | 355 |
STR1 180L50 | 400 | 530 | 235 | 355 | 455 |
