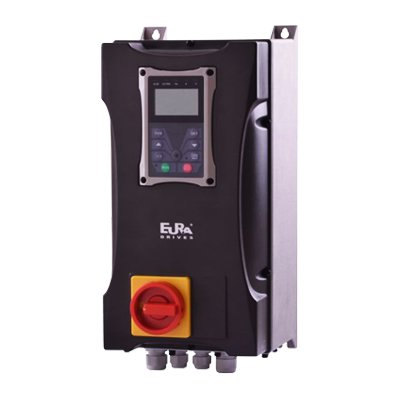

EP66 - Rozbudowany przemiennik częstotliwości ze sterowaniem skalarnym/wektorowym.
Przemiennik częstotliwości EURA® EP66 został skonstruowany w odpowiedzi na wysokie wymagania warunków pracy dla napędów zdecentralizowanych.
Specyfikacja
Opis:
Przetwornica EP66 to napęd ogólnego zastosowania wyposażony w sterowanie wektorowe i jest rozwinięciem produktu E-2000 Vector. Dzięki zastosowaniu zaawansowanych algorytmów sterowania wektorem pola, przetwornica ta idealnie sprawdza się w wymagających aplikacjach maszynowych. Zwarta obudowa, wbudowany filtr EMC, moduł hamujący, wbudowany dławik DC oraz komunikacja ModBus® RTU/RS-485 to cechy znane z innych serii przetwornic EURA®. Natomiast wbudowane szybkie wejście i wyjście licznikowe, programowalna praca cykliczna oraz mieszane zadawanie prędkości poprzez wejścia analogowe i cyfrowe to cechy pozwalające na ulokowanie przetwornicy częstotliwości EURA® EP66 na szczycie listy przetwornic wektorowych ogólnego zastosowania dostępnych na rynku.
Zwarta obudowa, wbudowany filtr EMC, wbudowany moduł hamujący, oraz komunikacja ModBus® RTU/RS485 pozwalają na zastosowanie tego napędu również w zaawansowanych i wymagających aplikacjach maszynowych. Wyposażenie przemiennika EP66 w szereg dodatkowych funkcji np. funkcje dla przemysłu tekstylnego i papierniczego (obsługa nawijaków i odwijaków), funkcję p.poż. dla sterowania wentylacji oddymiającej, funkcję WatchDog© do monitorowania napędu pasowego itp. to cechy pozwalające na ulokowanie tego napędu na szczycie listy przemienników wektorowych ogólnego przeznaczenia. Konstrukcja tego napędu sprawdza się w zdecentralizowanych napędach stosowanych w branżach wod.kan. (oczyszczalnie ścieków, przepompownie) i wentylacyjnej (centrale klimatyzacyjne).
Charakterystyka:
- zakres mocy od 0,75 kW do 15 kW zasilanie 3 f~400 V
- sterowanie wektorowe SVC (Sensorless Vector Control)
- sterowanie VC1 (Vector Control)
- sterowanie skalarne VVVF (Variable Voltage Variable Frequency)
- sterowanie silnikami synchronicznymi PMM
- częstotliwość wyjściowa 0,5 Hz~650 Hz (dla sterowania VVVF)
- częstotliwość wyjściowa 0,5 Hz~150 Hz (dla sterowania SVC i VC1)
- częstotliwość nośna 0,8 kHz~10 kHz
- przeciążalność 150% / 60 s
- Szybkie wejście i wyjście licznikowe (max. 50 kHz)
- automatyczna regulacja napięcia AVR
- automatyczny restart po chwilowym zaniku napięcia MVL
- praca wielobiegowa i automatyczna
- automatyczne lub zdefiniowane wzmocnienie momentu
- kompensacja momentu obrotowego dla sterowania U/f
- zaawansowany lotny start
- filtr wejścia analogowego
- funkcja uśpienia napędu
- praca ręczna/automatyczna
- wbudowany regulator PID (w pełnym zakresie mocy)
- wbudowany filtr przeciwzakłóceniowy EMC (w pełnym zakresie mocy)
- wbudowana komunikacja ModBus® RTU/RS485 (w pełnym zakresie mocy)
- wbudowany moduł hamujący (dla zasilania 3 f~400 V do mocy 22 kW)
- wbudowany dławik DC (od mocy 18,5 kW)
- wybór sterowania (polaryzacji) NPN/PNP (w pełnym zakresie mocy)
- powłoka ochronna płyt PCB - zgodnie z klasą 3C3 IEC60721-3-3 (w pełnym zakresie mocy)
- funkcja sterowania wentylatorami oddymiającymi - tryb p.poż.
- funkcja monitorowania napędu pasowego WatchDog©
- funkcja sterowania dwoma pompami
- kontrola zaniku fazy napięcia zasilającego (od mocy 5,5 kW)
- 2 wejścia analogowe
- 2 wyjścia analogowe
- 6 wejść cyfrowych
- 1 wyjście cyfrowe
- 1 wyjście przekaźnikowe
- pełny zakres temperatury otoczenia pracy bez redukcji mocy - od -10oC do +50oC
- obudowa IP66
Dane techniczne
Typ |
Zasilanie |
Moc [kW] |
Prąd wyj. [A] |
Typ |
Wyposażenie standardowe |
---|---|---|---|---|---|
EP66-0007T3-BR-IP66 | 3 f~400 V | 0,75 | 2,00 | P 1 | komunikacja ModBus®, panel stały, moduł hamujący, filtr EMC, regulator PID, NPN/PNP |
EP66-0015T3-BR-IP66 | 3 f~400 V | 1,50 | 4,00 | P 1 | komunikacja ModBus®, panel stały, moduł hamujący, filtr EMC, regulator PID, NPN/PNP |
EP66-0022T3-BR-IP66 | 3 f~400 V | 2,20 | 6,50 | P 1 | komunikacja ModBus®, panel stały, moduł hamujący, filtr EMC, regulator PID, NPN/PNP |
EP66-0030T3-BR-IP66 | 3 f~400 V | 3,00 | 7,00 | P 1 | komunikacja ModBus®, panel stały, moduł hamujący, filtr EMC, regulator PID, NPN/PNP |
EP66-0040T3-BR-IP66 | 3 f~400 V | 4,00 | 9,00 | P 1 | komunikacja ModBus®, panel stały, moduł hamujący, filtr EMC, regulator PID, NPN/PNP |
EP66-0055T3-BR-IP66 | 3 f~400 V | 5,50 | 12,0 | P 2 | komunikacja ModBus®, panel stały, moduł hamujący, filtr EMC, regulator PID, NPN/PNP |
EP66-0075T3-BR-IP66 | 3 f~400 V | 7,50 | 17,0 | P 2 | komunikacja ModBus®, panel stały, moduł hamujący, filtr EMC, regulator PID, NPN/PNP |
EP66-0110T3-BR-IP66 | 3 f~400 V | 11,0 | 23,0 | P 3 | komunikacja ModBus®, panel stały, moduł hamujący, filtr EMC, regulator PID, NPN/PNP |
EP66-0150T3-BR-IP66 | 3 f~400 V | 15,0 | 32,0 | P 3 | komunikacja ModBus®, panel stały, moduł hamujący, filtr EMC, regulator PID, NPN/PNP |
Wymiary
Kod obudowy |
Wymiary zewnętrzne ( A x B x H ) [mm] |
Wymiary montażowe ( W x L ) [mm] |
Śruby |
Uwagi |
---|---|---|---|---|
P 1 | 200 x 198 x 412 | 171 x 398 | M 6 |
obudowa z tworzywa, |
P 2 | 242 x 198 x 418 | 215 x 402 | M 6 | obudowa z tworzywa, zawieszana, IP66 |
P 3 | 242 x 228 x 471 | 210 x 454 | M 8 | obudowa z tworzywa, zawieszana, IP66 |
