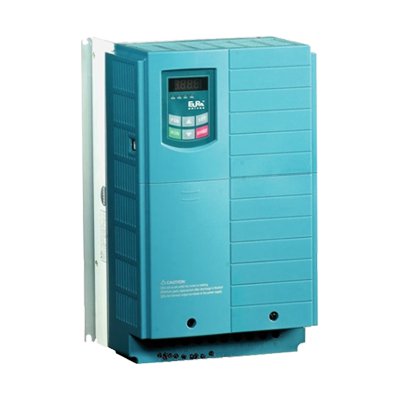

EURA® E-2000 Vector - Przemiennik częstotliwości ze sterowaniem wektorowym.
Przemiennik częstotliwości EURA® E-2000 Vector to napęd ogólnego zastosowania wyposażony w sterowanie wektorowe.
Specyfikacja
Opis
Dzięki zastosowaniu zaawansowanych algorytmów sterowania wektorem pola, przetwornica ta idealnie sprawdza się w wymagających aplikacjach maszynowych. Zwarta obudowa, wbudowany filtr EMC, moduł hamujący, wbudowany dławik DC oraz komunikacja ModBus® RTU/RS-485 to cechy znane z innych serii przetwornic EURA®. Natomiast wbudowane szybkie wejście i wyjście licznikowe, programowalna praca cykliczna oraz mieszane zadawanie prędkości poprzez wejścia analogowe i cyfrowe to cechy pozwalające na ulokowanie przetwornicy częstotliwości EURA® E-2000 Vector na szczycie listy przetwornic wektorowych ogólnego zastosowania dostępnych na rynku.
Zwarta obudowa, wbudowany filtr EMC (do mocy 90 kW), wbudowany dławik DC (od mocy 18,5 kW), wbudowany moduł hamujący (dla przetwornic o zasilaniu 3 f~400 V do mocy 15 kW) oraz komunikacja ModBus® RTU/RS485 pozwalają na zastosowanie tego napędu również w zaawansowanych i wymagających aplikacjach maszynowych. Wyposażenie przemiennika E-2000 w szereg dodatkowych funkcji np. funkcje dla przemysłu tekstylnego i papierniczego (obsługa nawijaków i odwijaków), funkcję p.poż. dla sterowania wentylacji oddymiającej, funkcję WatchDog© do monitorowania napędu pasowego itp. to cechy pozwalające na ulokowanie tego napędu na szczycie listy przemienników wektorowych ogólnego przeznaczenia.
Charakterystyka:
- zakres mocy od 0,25 kW do 220 kW (dostępny do 3 dni roboczych)
- sterowanie wektorowe SVC (Sensorless Vector Control)
- sterowanie VC1 (Vector Control)
- sterowanie skalarne VVVF (Variable Voltage Variable Frequency)
- częstotliwość wyjściowa 0,5 Hz~650 Hz (dla sterowania VVVF)
- częstotliwość wyjściowa 0,5 Hz~150 Hz (dla sterowania SVC i VC1)
- częstotliwość nośna 0,8 kHz~10 kHz
- przeciążalność 150% / 60 s
- Szybkie wejście i wyjście licznikowe (max. 50 kHz)
- automatyczna regulacja napięcia AVR
- automatyczny restart po chwilowym zaniku napięcia MVL
- praca wielobiegowa i automatyczna
- automatyczne lub zdefiniowane wzmocnienie momentu
- kompensacja momentu obrotowego dla sterowania U/f
- zaawansowany lotny start
- filtr wejścia analogowego
- funkcja uśpienia napędu
- praca ręczna/automatyczna
- wbudowany regulator PID (w pełnym zakresie mocy)
- wbudowany filtr przeciwzakłóceniowy EMC (w pełnym zakresie mocy)
- wbudowana komunikacja ModBus® RTU/RS485 (w pełnym zakresie mocy)
- wbudowany moduł hamujący (dla zasilania 3 f~400 V do mocy 22 kW)
- wbudowany dławik DC (od mocy 18,5 kW)
- wybór sterowania (polaryzacji) NPN/PNP (w pełnym zakresie mocy)
- powłoka ochronna płyt PCB - zgodnie z klasą 3C3 IEC60721-3-3 (w pełnym zakresie mocy)
- funkcja sterowania wentylatorami oddymiającymi - tryb p.poż.
- funkcja monitorowania napędu pasowego WatchDog©
- funkcja sterowania dwoma pompami
- kontrola zaniku fazy napięcia zasilającego (od mocy 5,5 kW)
- 2 wejścia analogowe
- 2 wyjścia analogowe
- 6 wejść cyfrowych (do mocy 15 kW)
- 8 wejść cyfrowych (od mocy 18,5 kW)
- 1 wyjście cyfrowe (do mocy 15 kW)
- 2 wyjścia cyfrowe (od mocy 18,5 kW)
- 1 wyjście przekaźnikowe
- pełny zakres temperatury otoczenia pracy bez redukcji mocy - od -10oC do +50oC
- obudowa IP20
Dane techniczne
Typ |
Zasilanie |
Moc [kW] |
Prąd wyj. [A] | Typ obudowy |
Masa [kg] |
Wyposażenie standardowe |
---|---|---|---|---|---|---|
E2000-0004S2-F1R | 1 f~230 V | 0,40 | 2,50 | E 1 | 1,40 | komunikacja ModBus®, panel stały, filtr EMC, regulator PID, NPN/PNP |
E2000-0007S2-F1R | 1 f~230 V | 0,75 | 4,50 | E 1 | 1,43 | komunikacja ModBus®, panel stały, filtr EMC, regulator PID, NPN/PNP |
E2000-0015S2-F1R | 1 f~230 V | 1,50 | 7,00 | E 2 | 2,00 | komunikacja ModBus®, panel stały, filtr EMC, regulator PID, NPN/PNP |
E2000-0022S2-F1R | 1 f~230 V | 2,20 | 10,0 | E 3 | 2,29 | komunikacja ModBus®, panel stały, filtr EMC, regulator PID, NPN/PNP |
E2000-0007T3-F1BR | 3 f~400 V | 0,75 | 2,00 | E 2 | 2,00 | komunikacja ModBus®, panel stały, moduł hamujący, filtr EMC, regulator PID, NPN/PNP |
E2000-0015T3-F1BR | 3f~400 V | 1,50 | 4,00 | E 2 | 2,00 | komunikacja ModBus®, panel stały, moduł hamujący, filtr EMC, regulator PID, NPN/PNP |
E2000-0022T3-F1BR | 3 f~400 V | 2,20 | 6,50 | E 2 | 2,10 | komunikacja ModBus®, panel stały, moduł hamujący, filtr EMC, regulator PID, NPN/PNP |
E2000-0037T3-F1BR | 3 f~400 V | 3,70 | 8,00 | E 4 | 3,10 | komunikacja ModBus®, panel stały, moduł hamujący, filtr EMC, regulator PID, NPN/PNP |
E2000-0040T3-F1BR | 3 f~400 V | 4,00 | 9,00 | E 4 | 3,10 | komunikacja ModBus®, panel stały, moduł hamujący, filtr EMC, regulator PID, NPN/PNP |
E2000-0055T3-F1BR | 3 f~400 V | 5,50 | 12,0 | E 5 | 5,20 | komunikacja ModBus®, panel stały, moduł hamujący, filtr EMC, regulator PID, NPN/PNP |
E2000-0075T3-F1BR | 3 f~400 V | 7,50 | 17,0 | E 5 | 5,20 | komunikacja ModBus®, panel stały, moduł hamujący, filtr EMC, regulator PID, NPN/PNP |
E2000-0110T3-F1BR | 3 f~400 V | 11,0 | 23,0 | E 6 | 8,80 | komunikacja ModBus®, panel stały, moduł hamujący, filtr EMC, regulator PID, NPN/PNP |
E2000-0150T3-F1BR | 3 f~400 V | 15,0 | 32,0 | E 6 | 8,80 | komunikacja ModBus®, panel stały, moduł hamujący, filtr EMC, regulator PID, NPN/PNP |
E2000-0185T3-F1YR | 3 f~400 V | 18,5 | 38,0 | C 3 | 19,4 | komunikacja ModBus®, panel wyciągany, dławik DC, filtr EMC, regulator PID, NPN/PNP |
E2000-0220T3-F1YR | 3 f~400 V | 22,0 | 44,0 | C 3 | 19,4 | komunikacja ModBus®, panel wyciągany, dławik DC, filtr EMC, regulator PID, NPN/PNP |
E2000-0300T3-F1YR | 3f~400 V | 30,0 | 60,0 | C 3 | 20,0 | komunikacja ModBus®, panel wyciągany, dławik DC, filtr EMC, regulator PID, NPN/PNP |
E2000-0370T3-F1YR | 3 f~400 V | 37,0 | 75,0 | C 5 | 39,0 | komunikacja ModBus®, panel wyciągany, dławik DC, filtr EMC, regulator PID, NPN/PNP |
E2000-0450T3-F1YR | 3 f~400 V | 45,0 | 90,0 | C 5 | 40,0 | komunikacja ModBus®, panel wyciągany, dławik DC, filtr EMC, regulator PID, NPN/PNP |
E2000-0550T3-F1YR | 3 f~400 V | 55,0 | 110 | C 5 | 42,0 | komunikacja ModBus®, panel wyciągany, dławik DC, filtr EMC, regulator PID, NPN/PNP |
E2000-0750T3-F1YR | 3 f~400 V | 75,0 | 150 | C 6 | 55,0 | komunikacja ModBus®, panel wyciągany, dławik DC, filtr EMC, regulator PID, NPN/PNP |
E2000-0900T3-F1YR | 3 f~400 V | 90,0 | 180 | C 6 | 56,0 | komunikacja ModBus®, panel wyciągany, dławik DC, filtr EMC, regulator PID, NPN/PNP |
E2000-1100T3-F1Y | 3 f~400 V | 110 | 220 | C 7 | 87,0 | komunikacja ModBus®, panel wyciągany, dławik DC, regulator PID, NPN/PNP |
E2000-1100T3-DF1Y | 3 f~400 V | 110 | 220 | D 0 | 160 | obudowa stojąca, komunikacja ModBus®, panel wyciągany, dławik DC, filtr EMC, regulator PID, NPN/PNP |
E2000-1320T3-F1Y | 3 f~400 V | 132 | 265 | C 8 | 120 | komunikacja ModBus®, panel wyciągany, dławik DC, regulator PID, NPN/PNP |
E2000-1320T3-DF1Y | 3 f~400 V | 132 | 265 | D 1 | 200 | obudowa stojąca, komunikacja ModBus®, panel wyciągany, dławik DC, filtr EMC, regulator PID, NPN/PNP |
E2000-1600T3-F1Y | 3 f~400 V | 160 | 320 | C 8 | 123 | komunikacja ModBus®, panel wyciągany, dławik DC, filtr EMC, regulator PID, NPN/PNP |
E2000-1600T3-DF1Y | 3 f~400 V | 160 | 320 | D 1 | 202 | obudowa stojąca, komunikacja ModBus®, panel wyciągany, dławik DC, filtr EMC, regulator PID, NPN/PNP |
E2000-1800T3-F1Y | 3 f~400 V | 180 | 360 | C 9 | 125 | komunikacja ModBus®, panel wyciągany, dławik DC, filtr EMC, regulator PID, NPN/PNP |
E2000-1800T3-DF1Y | 3 f~400 V | 180 | 360 | D 1 | 205 | obudowa stojąca, komunikacja ModBus®, panel wyciągany, dławik DC, filtr EMC, regulator PID, NPN/PNP |
E2000-2000T3-F1Y | 3 f~400 V | 200 | 400 | C A | 180 | komunikacja ModBus®, panel wyciągany, dławik DC, filtr EMC, regulator PID, NPN/PNP |
E2000-2000T3-DF1Y | 3 f~400 V | 200 | 400 | D 2 | 275 | obudowa stojąca, komunikacja ModBus®, panel wyciągany, dławik DC, filtr EMC, regulator PID, NPN/PNP |
E2000-2200T3-F1Y | 3 f~400 V | 220 | 440 | C A | 188 | komunikacja ModBus®, panel wyciągany, dławik DC, filtr EMC, regulator PID, NPN/PNP |
E2000-2200T3-DF1Y | 3 f~400 V | 220 | 440 | D 2 | 280 | obudowa stojąca, komunikacja ModBus®, panel wyciągany, dławik DC, filtr EMC, regulator PID, NPN/PNP |
