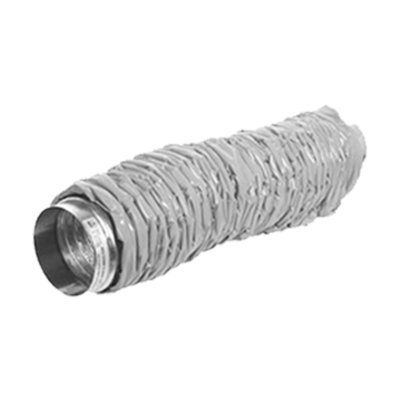

Tłumik akustyczny elastyczny AKUCOMP wykonany jest z kanału elastycznego AFX perforowanego pokrytego izolacją z wełny mineralnej. Tłumik pokryty jest płaszczem zewnętrznym z folii aluminiowej. Izolacja redukuje hałas przechodzący przez tłumik. Dla najlepszego tłumienia tłumika musi zostać rozciągnięty na całą długość.
Budowa:
- Ściana wewnętrzna (rdzeń): aluminiowa perforowana
- Izolacja wewnętrzna: wełna mineralna 25 mm
- Ściana zewnętrzna (płaszcz): szary lub biały polietylen (PE)
- Długość transportowa: skompresowane do 0,55 m.
- Standardowa robocza: 600 mm lub 120 mm
Dane techniczne
d [mm] | dz[mm] | L [mm] |
---|---|---|
0080 | 130 | 600, 1200 |
0100 | 150 | 600, 1200 |
0125 | 175 | 600, 1200 |
0160 | 210 | 600, 1200 |
0200 | 250 | 600, 1200 |
0250 | 300 | 600, 1200 |
0315 | 365 | 600, 1200 |
Tabela tłumienia
Tłumienie dźwięku, dL, [dB] dla 1mb
Zgodnie ze sposobem GLSM. Tłumik całkowicie wysunięty i prosty.
d [mm] | 63Hz | 125Hz | 250Hz | 500Hz | 1000Hz | 2000Hz | 4000Hz | 8000Hz |
---|---|---|---|---|---|---|---|---|
0080 | 28 | 35 | 37 | 35 | 36 | 39 | 43 | 31 |
0100 | 28 | 35 | 37 | 32 | 33 | 41 | 32 | 17 |
0125 | 29 | 34 | 35 | 30 | 30 | 39 | 29 | 16 |
0160 | 26 | 33 | 31 | 23 | 27 | 34 | 24 | 15 |
0200 | 21 | 24 | 30 | 22 | 24 | 27 | 17 | 13 |
0250 | 31 | 26 | 25 | 18 | 23 | 24 | 13 | 12 |
0315 | 25 | 23 | 22 | 17 | 22 | 20 | 14 | 10 |
