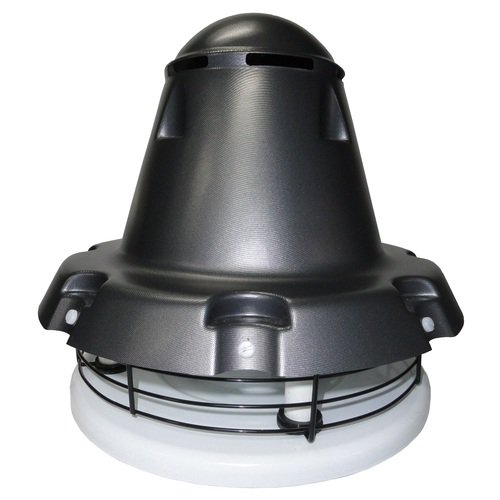

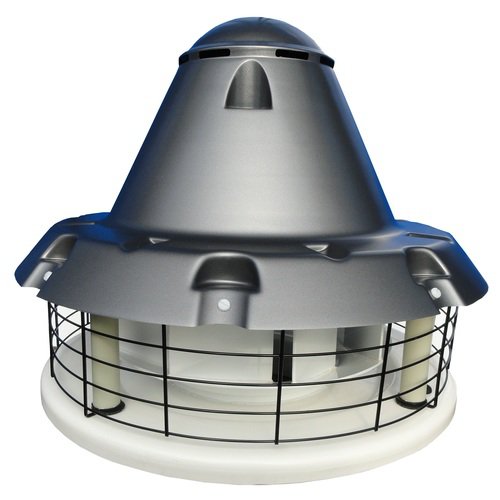

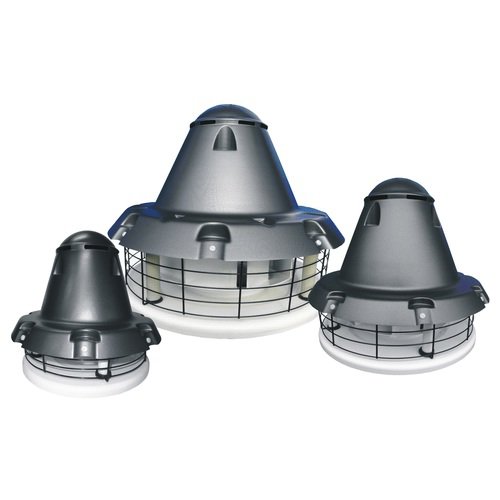

Wentylator dachowy WDc-K dwubiegowy
Wentylatory dachowe przystosowane są do przetłaczania powietrza czystego lub zanieczyszczonego o maksymalnym stężeniu zapylenia do 0,3g/m3 i temperaturze +40ºC. Znajdują swoje zastosowanie w instalacjach wentylacyjnych w przemyśle, rolnictwie, budownictwie, a także w różnych rodzajach obiektów użyteczności publicznej jak: laboratoria, magazyny, szpitale, szkoły, stołówki, baseny, oczyszczalnie ścieków itp.
Wentylatory dachowe wykonane są z twardego PVC odpornego na UV.
Stopień ochrony: IP 55
Klasa izolacji: F
Wykonanie:
- Standardowe: +40ºC
- Specjalne: +60ºC
Dostępne kolory: biały i szary
Malowanie osłony silnika na dowolny kolor wg wskaźnika RAL
Dane techniczne
| Wielkość wentylatora | Prędkość obrotowa | Zakres wydajności | Zakres spiętrzenia statycznego | Moc silnika | Poziom dźwięku | ||
| [obr/min] | [m3/s] | [m3/h] | [Pa] | [kW] | W odległ. 1m [dB(A)] | W odległ. 5m [dB(A)] | |
| WDc 25-D K | 950 / 1450 | 0,011÷0,38 | 396÷1368 | 132÷24 | 0,18 | 56 | 47 |
| 0,17÷0,58 | 612÷2088 | 312÷58 | 0,25 | 65 | 56 | ||
| WDc 20 - K | 950 / 1450 | 0,22÷0,765 | 792÷2754 | 205÷36 | 0,25 | 61 | 52 |
| 0,33÷1,17 | 1188÷4212 | 478÷85 | 0,75 | 71 | 62 | ||

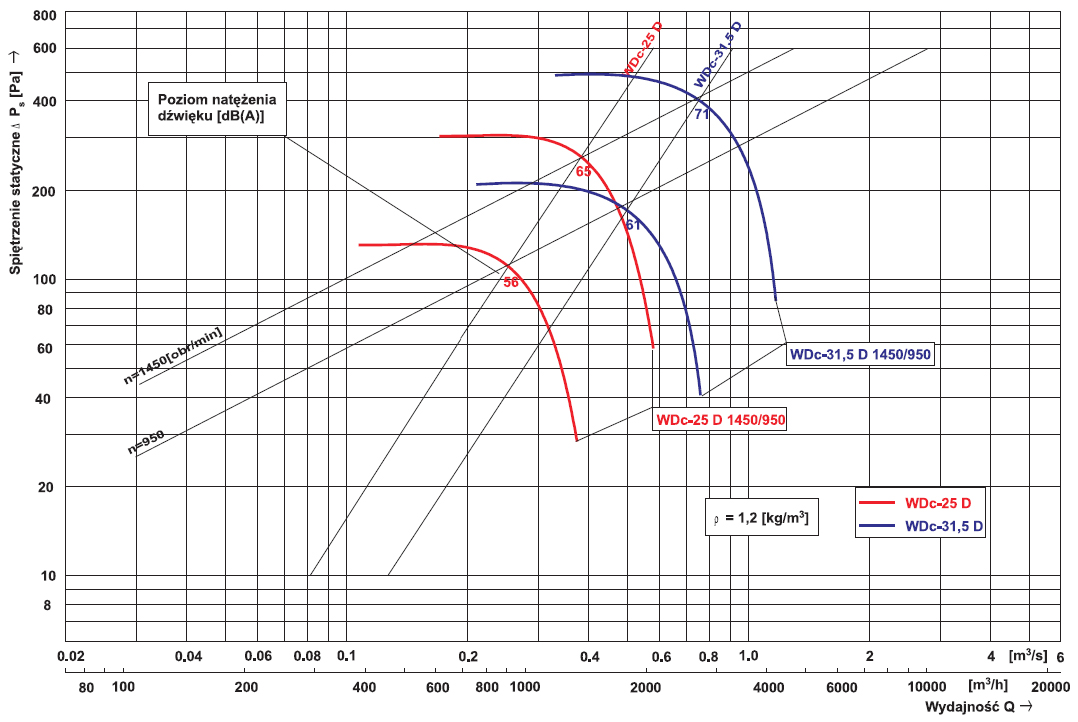

Charakterystyki
Wykres zbiorczy
 |
Parametry silników
| Wielkość wentylatora | Prędkość obrotowa | Moc silnika | Silnik trójfazowy | Pobór prądu |
| [obr/min] | [kW] | U=400[V] | [A] |
|
| Typ silnika | ||||
| WDc 25D-K | 950 / 1450 | 0,18 | SKh 71-6/4B | 0,8 |
| 0,25 |
1,0 |
|||
| WDc 31,5-D-K | 950 / 1450 | 0,25 | SKh 80-6/4C | 1,0 |
| 0,75 |
2,0 |

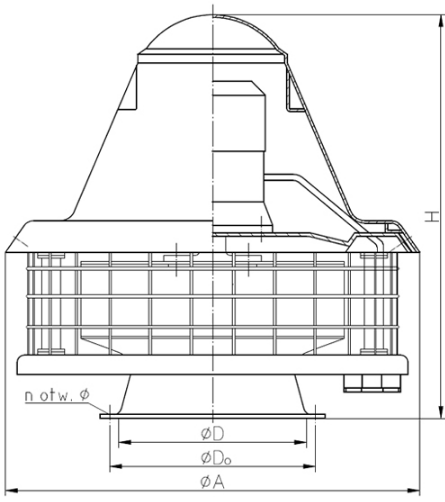

Wymiary
 |
| Wielkość wentylatora | Wymiary | Masa | |||||
| [mm] | [kg] | ||||||
| D | D0 | A | H | n | Ø | ||
| WDc 25-D-K | 250 | 274 | 545 | 472 | 8 | 7 | 14,7 |
| WDc 31,5-D-K | 315 | 339 | 655 | 580 | 8 | 7 | 23 |
