Wentylator dachowy WDc/sw-o-K dwubiegowy

Producent: METALPLAST

Kod produktu: wybierz wariant

WDc/sw 20-o-D-K 0 zł 0 zł Dostępność

WDc/sw 25-o-D-K 0 zł 0 zł Dostępność

szt

Jesteś zainteresowany zakupami hurtowymi/instalatorskimi?
Skontaktuj się z naszym działem handlowym.

Pobierz kartę w wersji PDF

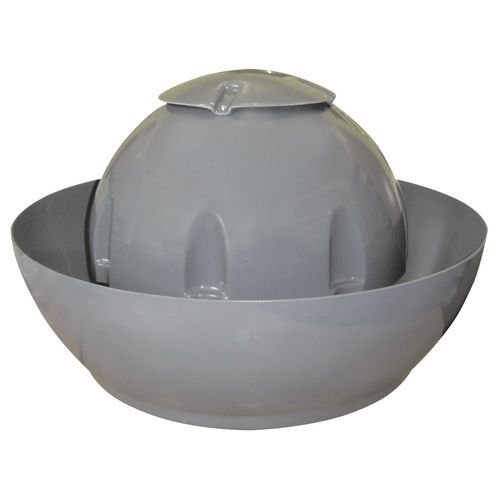

Wentylator dachowy WDc/sw-o-K dwubiegowy

Osłony aerodynamiczne wentylatorów służą do skierowania strumienia wylotowego powietrza z wentylatora w kierunku pionowym.

Mogą być stosowane wszędzie tam gdzie mamy do czynienia z zastosowaniem na połaci dachowej większej ilości wentylatorów w celu wyeliminowania ewentualne przedostania się wywiewanego czynnika (agresywnego chemicznie) z wentylatora do wentylatora który jest chwilowo wyłączony.

Dane techniczne

Wielkość wentylatora	Prędkość obrotowa	Zakres wydajności		Zakres spiętrzenia statycznego	Moc silnika	Poziom dźwięku
Wielkość wentylatora	[obr/min]	[m³/s]	[m³/h]	[Pa]	[kW]	W odległ. 1 m [dB(A)]	W odległ. 5m [dB(A)]
WDc/sw 20 - o - K	950 / 1450	0,07÷0,316	252÷1135	107÷18	0,18	55	46
WDc/sw 20 - o - K	950 / 1450	0,11÷0,485	396÷1746	250÷37	0,25	65	56
WDc/sw 25- o - K	950 / 1450	0,12÷0,606	432÷2182	165÷25	0,25	62	53
WDc/sw 25- o - K	950 / 1450	0,19÷0,928	684÷3341	380÷55	0,37	72	63

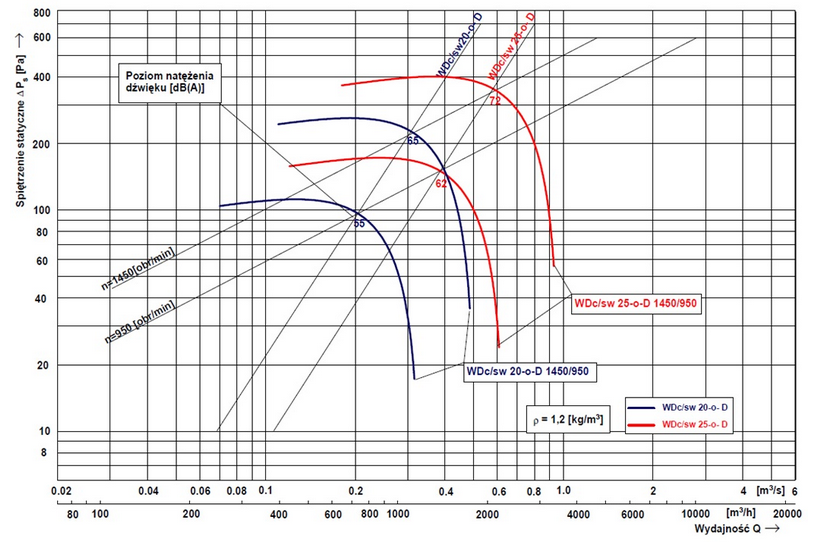

Charakterystyki

Wykres zbiorczy

Wielkość wentylatora	Prędkość obrotowa [obr/min]	Moc silnika [kW]	Silnik trójfazowy U= 400 [V]
			Typ silnika	Pobór prądu [A]
WDc/sw 20 -o-D-K	950 / 1410	0,18	SKh 71-6/4B	0,80
		0,25		1,00
WDc/sw 25 -o-D-K	950 / 1450	0,25	SKh 71-6/4C	0,90
		0,37		1,0

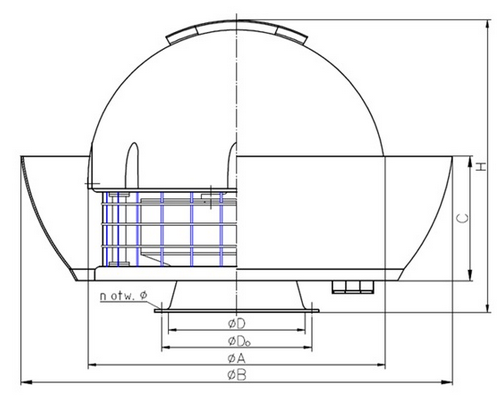

Wymiary

Wielkość wentylatora	Wymiary								Masa
	[mm]								[kg]
	D	D₀	A	B	C	H	n	Ø	[kg]
WDc/sw 20-o-K	200	224	476	690	200	460	8	7	17
WDc/sw 25-o-K	250	274	548	780	230	506	8	7	21
