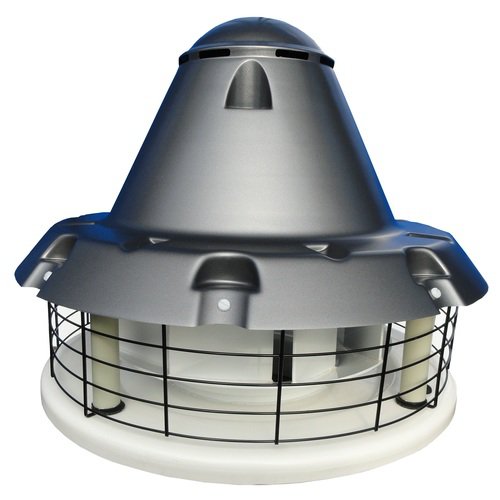

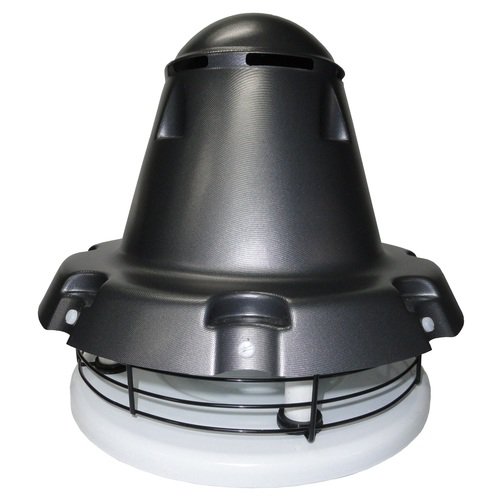

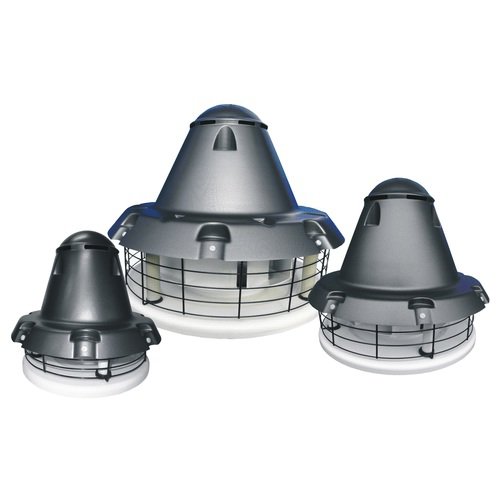

Wentylator dachowy WDc/sw-K dwubiegowy
Wentylatory dachowe przystosowane są do przetłaczania powietrza czystego lub zanieczyszczonego o maksymalnym stężeniu zapylenia do 0,3g/m3 i temperaturze +40ºC. Znajdują swoje zastosowanie w instalacjach wentylacyjnych w przemyśle, rolnictwie, budownictwie, a także w różnych rodzajach obiektów użyteczności publicznej jak: laboratoria, magazyny, szpitale, szkoły, stołówki, baseny, oczyszczalnie ścieków itp. Wentylatory dachowe wykonane są z twardego PVC odpornego na UV.
Stopień ochrony: IP 55
Klasa izolacji: F
Wykonanie:
- Standardowe: +40ºC
- Specjalne: +60ºC
Dostępne kolory: biały i szary
Malowanie osłony silnika na dowolny kolor wg wskaźnika RAL
Dane techniczne
| Wielkość wentylatora |
Prędkość obrotowa | Zakres wydajności | Zakres spiętrzenia statycznego | Moc silnika | Poziom dźwięku | ||
| [obr/min] | [m3/s] | [m3/h] | [Pa] | [kW] | W odległ. 1 m [dB(A)] | W odległ. 5m [dB(A)] | |
| WDc/w 25 - D-K | 950 / 1450 | 0,12÷0,606 | 432÷2182 | 165÷25 | 0,25 | 62 | 53 |
| 0,19÷0928 | 684÷3341 | 380÷55 | 0,37 | 72 | 63 | ||
Charakterystyki
Charakterystyka przepływowa i akustyczna

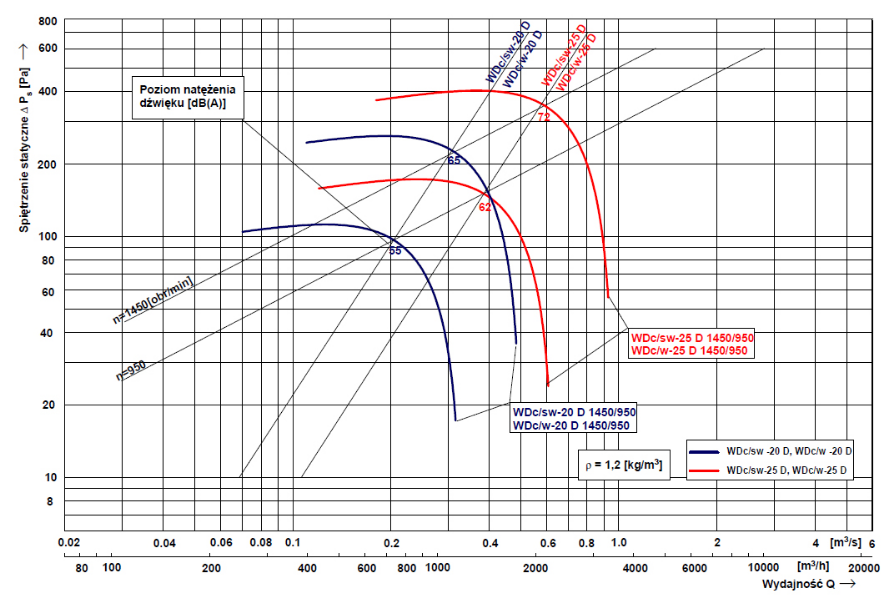

Wykres zbiorczy
 |
Poziomy dźwięku wentylatora dla poszczególnych częstotliwości
Parametry silników
| Wielkość wentylatora | Prędkość obrotowa | Moc silnika |
Silnik trójfazowy U=400 [V]
|
|
| [obr/min] | [kW] | Typ silnika | Pobór prądu [A] | |
| WDc/w - 20 D-K | 950 / 1450 | 0,18 | SKh 71-6/4B | 0,8 |
| 0,25 | 1,0 | |||
| WDc/w - 25 D-K | 950 / 1450 | 0,25 | SKh 71-6/4C | 0,9 |
| 0,37 | 1,4 | |||

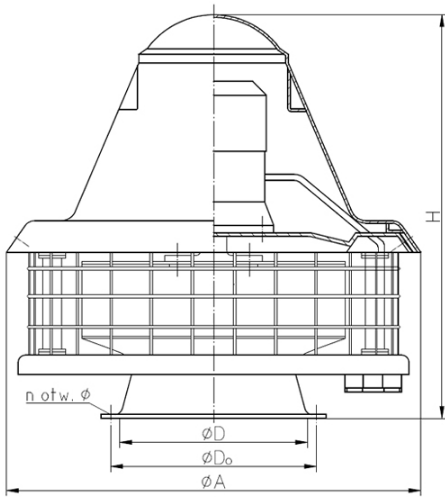

Wymiary
 |
| Wielkość wentylatora | Wymiary | Masa | |||||
| [mm] | [kg] | ||||||
| D | D0 | A | H | n | Ø | ||
| WDc/w 20 D-K | 200 | 224 | 468 | 482 | 8 | 7 | 12,2 |
| WDc/w 25 D-K | 250 | 274 | 540 | 556 | 8 | 7 | 16,6 |
