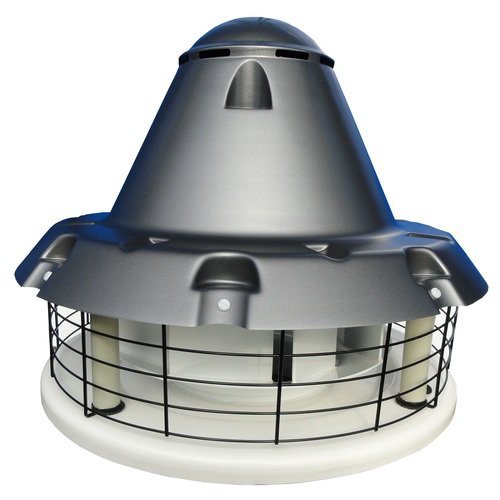

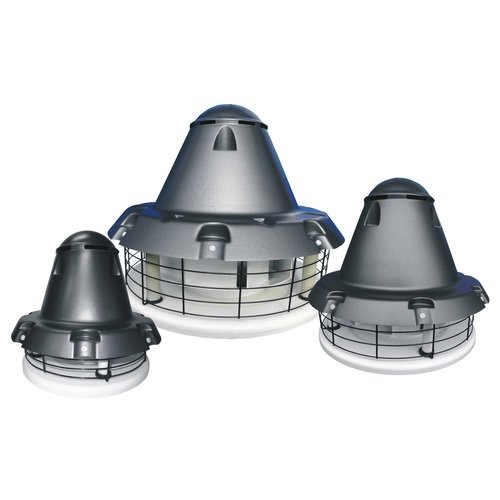

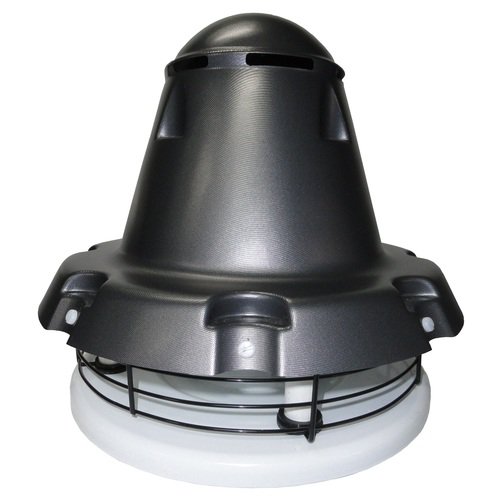

Wentylator dachowy WDc/w-K jednobiegowy

Wentylator dachowy WDc/w-K jednobiegowy
Producent:
Kod produktu: wybierz wariant
WDc/w 16-K Dostępność
WDc/w 20-K Dostępność
WDc/w 25-K Dostępność
WDc/w 31,5-K Dostępność
szt
Zapytaj o produkt
Jesteś zainteresowany zakupami hurtowymi/instalatorskimi?
Skontaktuj się z naszym działem handlowym.
Pobierz kartę w wersji PDF

Wentylator dachowy WDc/sw-K jednobiegowy

Wentylatory dachowe przystosowane są do przetłaczania powietrza czystego lub zanieczyszczonego o maksymalnym stężeniu zapylenia do 0,3g/m3 i temperaturze +40ºC. Znajdują swoje zastosowanie w instalacjach wentylacyjnych w przemyśle, rolnictwie, budownictwie, a także w różnych rodzajach obiektów użyteczności publicznej jak: laboratoria, magazyny, szpitale, szkoły, stołówki, baseny, oczyszczalnie ścieków itp.

Wentylatory dachowe wykonane są z twardego PVC odpornego na UV.

Stopień ochrony: IP 55
Klasa izolacji: F
Wykonanie:

  • Standardowe: +40ºC
  • Specjalne: +60ºC

Dostępne kolory: biały i szary
Malowanie osłony silnika na dowolny kolor wg wskaźnika RAL

Dane techniczne

Wielkość wentylatora
 		 Prędkość obrotowa Zakres wydajności Zakres spiętrzenia statycznego Moc silnika Poziom dźwięku
[obr/min] [m3/s] [m3/h] [Pa] [kW] W odległ. 1 m [dB(A)] W odległ. 5m [dB(A)]
WDc/w 16 - K 1450 0,055÷0,246 198÷885 160÷25 0,12 56 50
950 0,035÷0,161 126÷578 68÷12 0,09 46 40
WDc/w 20 - K 1450 0,11÷0,465 396÷1674 250÷37 0,18 65 57
950 0,07÷0,316 252÷1138 107÷18 0,09 55 47
WDc/w 25 - K 1450 0,19÷0,928 684÷3340 380÷55 0,37 70 63
950 0,12÷0,606 432÷2182 165÷25 0,18 61 53
700 0,09÷0,446 324÷1605 88÷15 0,09 50 47
WDc/w 31,5 - K 1450 0,358÷1,745 1288÷6282 580÷76 0,75 74 66
950 0,23÷1,14 828÷4104 247÷35 0,37 66 59
700 0,17÷0,84 612÷3024 135÷18 0,18 61 53



Charakterystyki

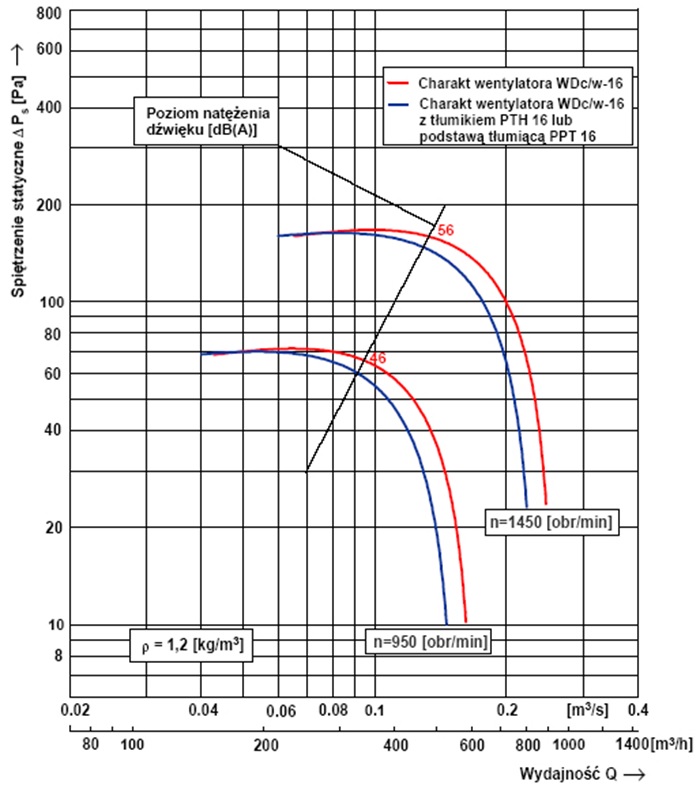

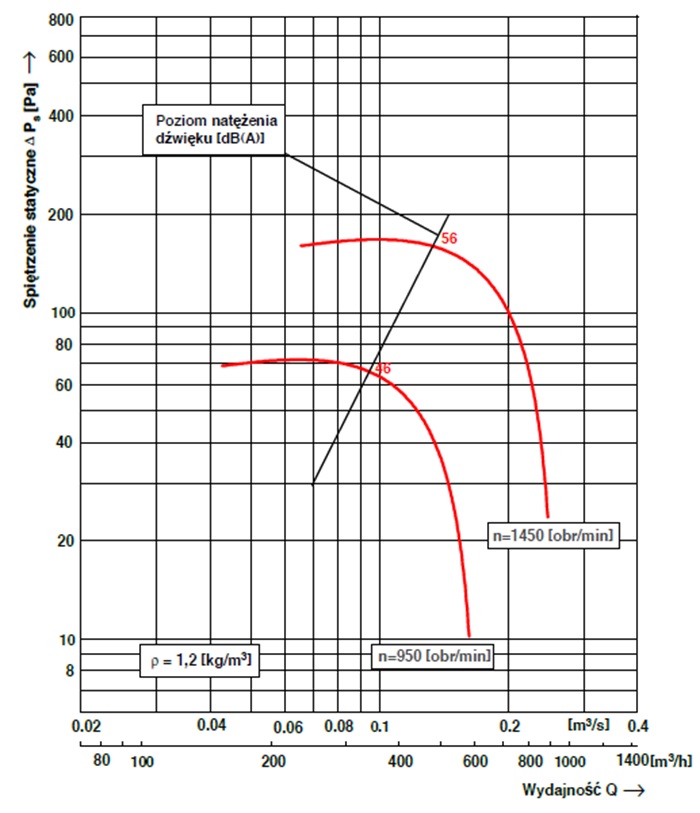

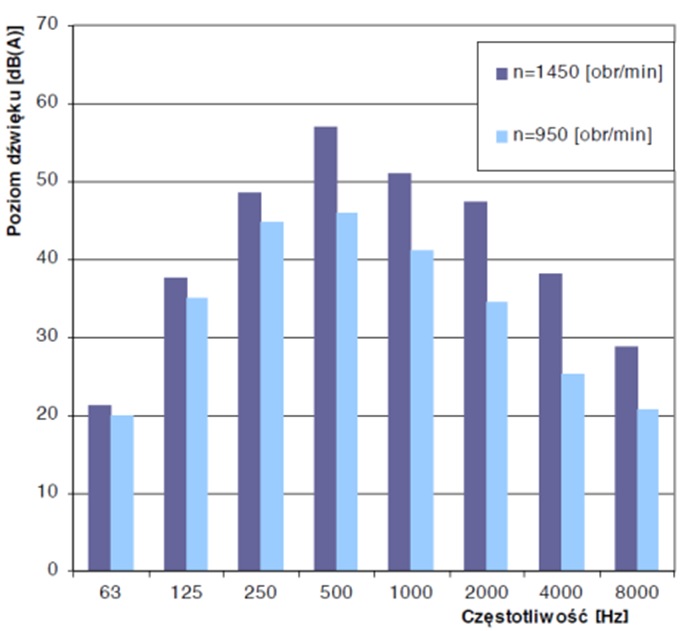

WDc/w-K 16

1 2

 Poziomy dźwięku wentylatora dla poszczególnych częstotliwości

Obroty silnika Częstotliwość Poziom dźwięku
[obr/min] [Hz] [dB(A)]
63 125 250 500 1000 2000 4000 8000
1450 21 38 49 57 51 47 38 29 56
950 20 35 45 46 41 35 25 21 46

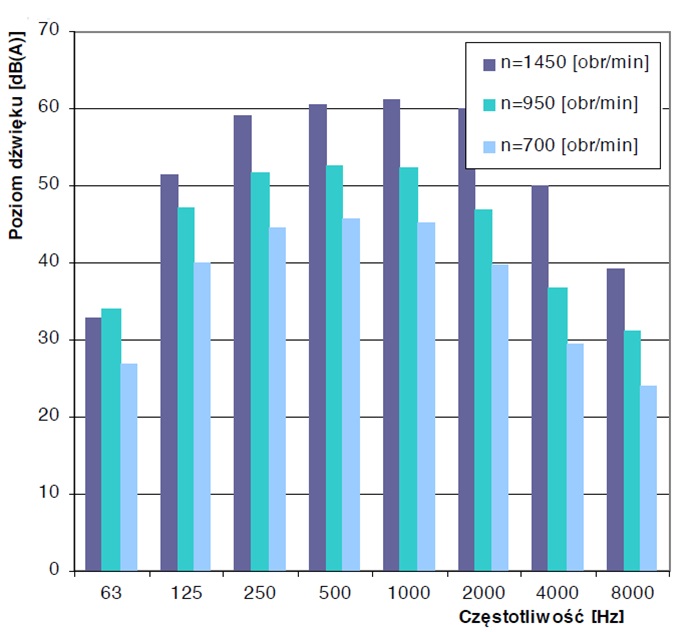

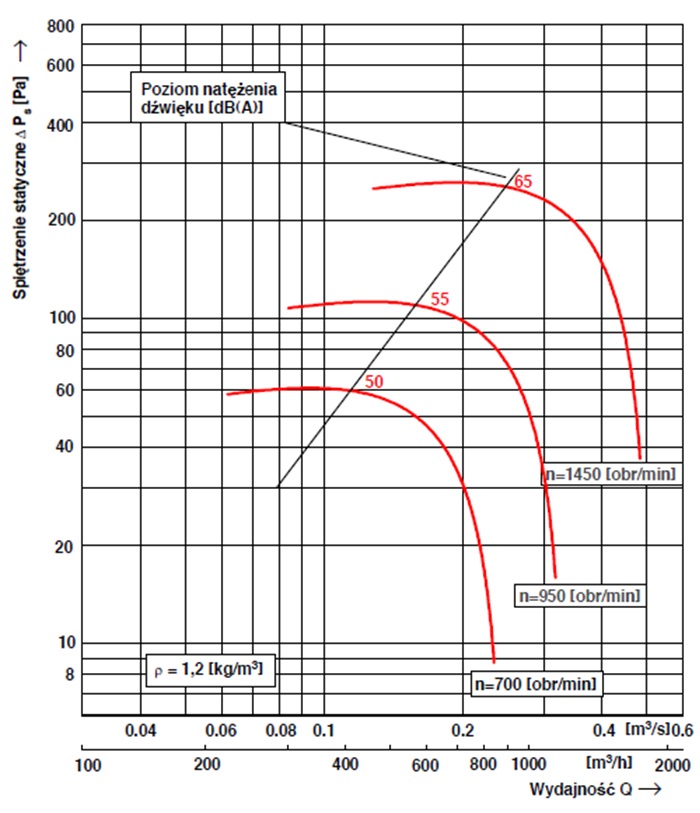

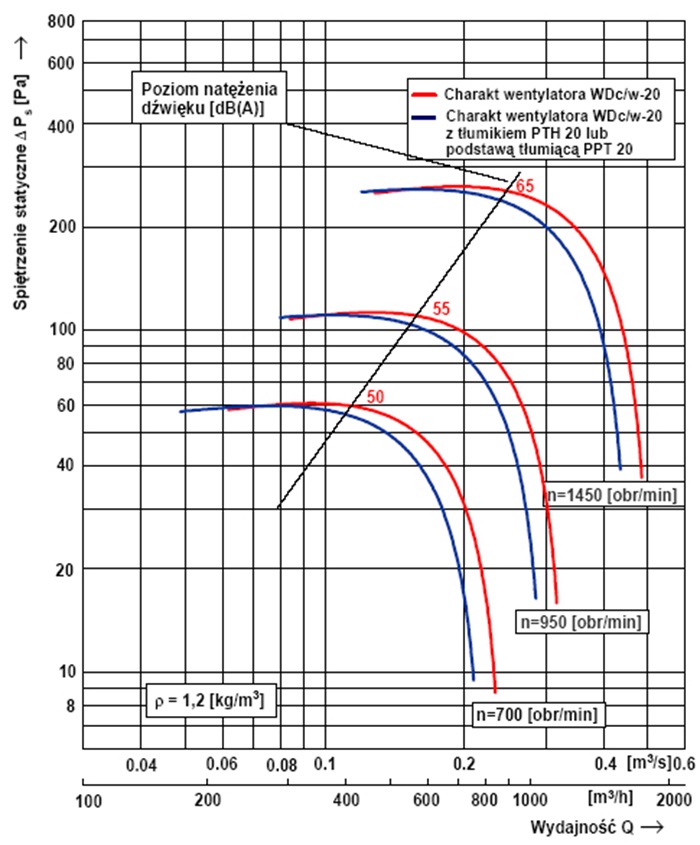

WDc/sw-K 20

3 4

 Poziomy dźwięku wentylatora dla poszczególnych częstotliwości

Obroty silnika Częstotliwość Poziom dźwięku
[obr/min] [Hz] [dB(A)]
63 125 250 500 1000 2000 4000 8000
1450 33 51 59 60 61 60 50 39 65
950 34 47 52 53 52 47 37 31 55

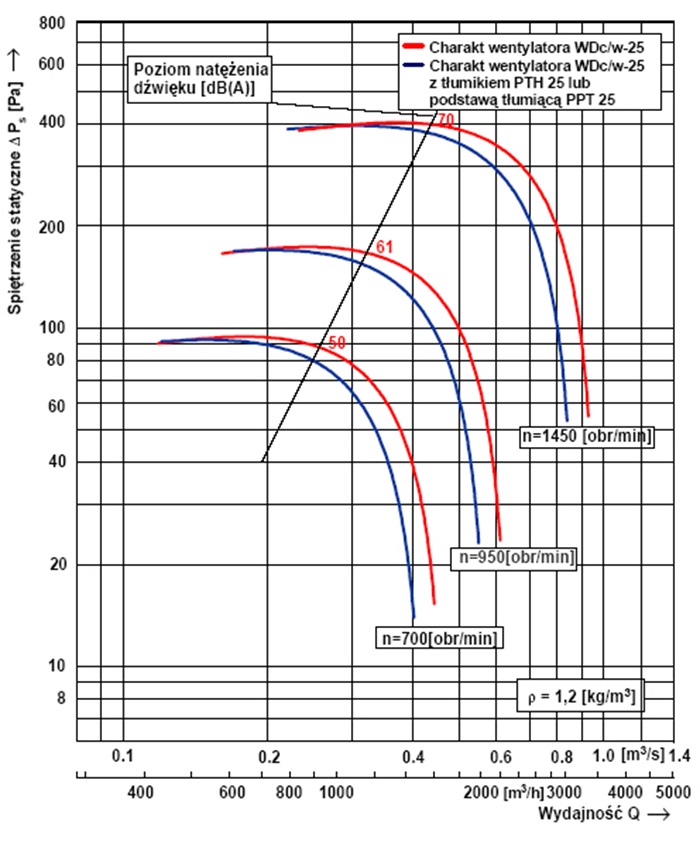

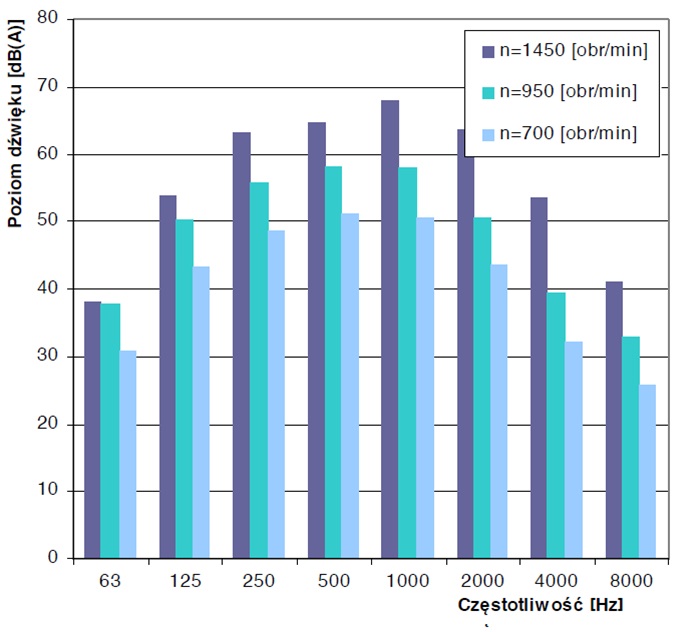

 WDc/w-K 25

 1 6

 Poziomy dźwięku wentylatora dla poszczególnych częstotliwości

Obroty silnika Częstotliwość Poziom dźwięku
[obr/min] [Hz] [dB(A)]
63 125 250 500 1000 2000 4000 8000
1450 38 54 63 65 68 64 54 41 70
950 37,5 50 56 58 58 51 39 33 61
700 31 43 49 51 51 44 32 26 56

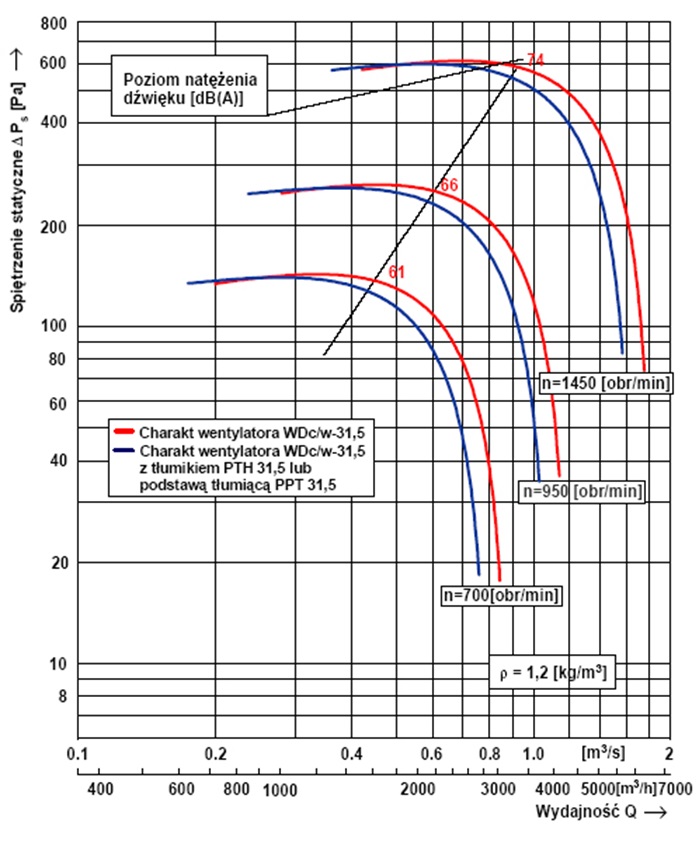

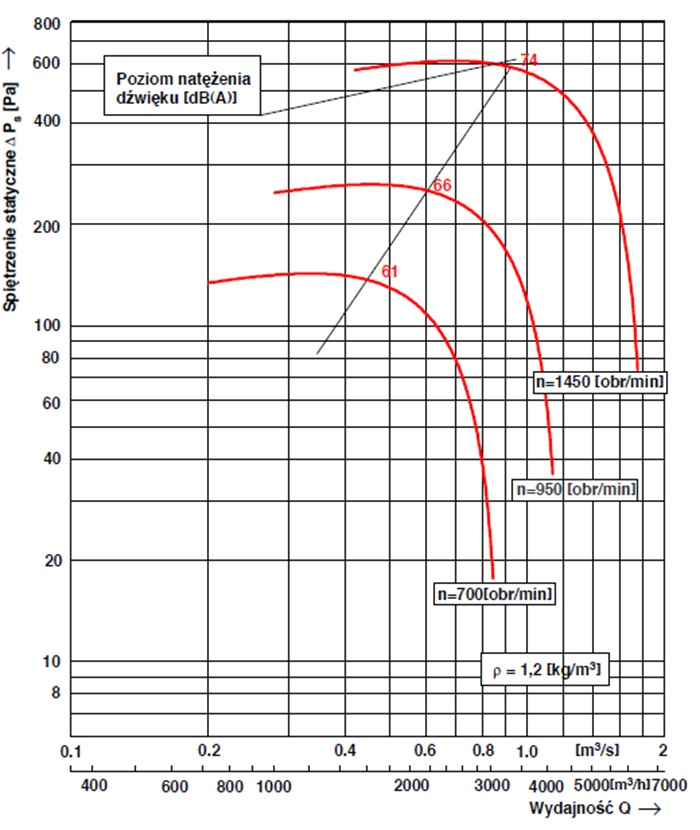

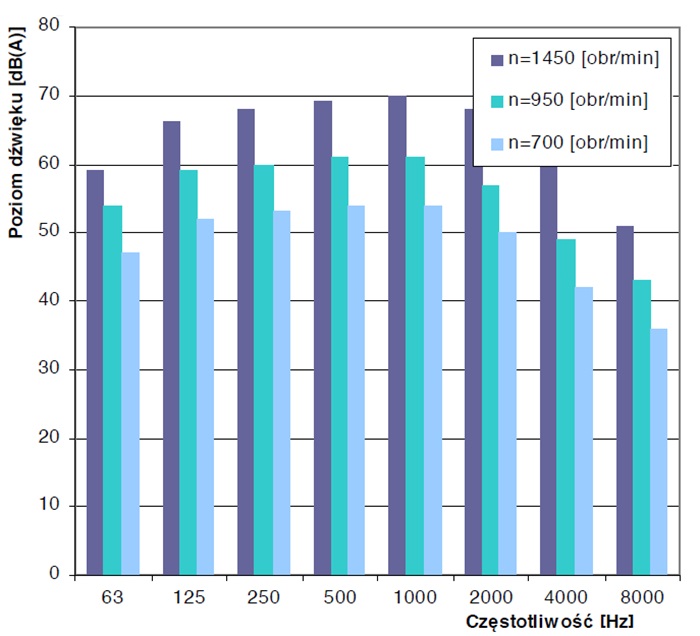

 WDc/w-K 31,5

7 8

Poziomy dźwięku wentylatora dla poszczególnych częstotliwości

Obroty silnika Częstotliwość Poziom dźwięku
[obr/min] [Hz] [dB(A)]
63 125 250 500 1000 2000 4000 8000
1450 59 66 68 69 70 68 64 51 74
950 54 59 60 61 61 57 49 43 66
700 47 52 53 54 54 50 42 36 58

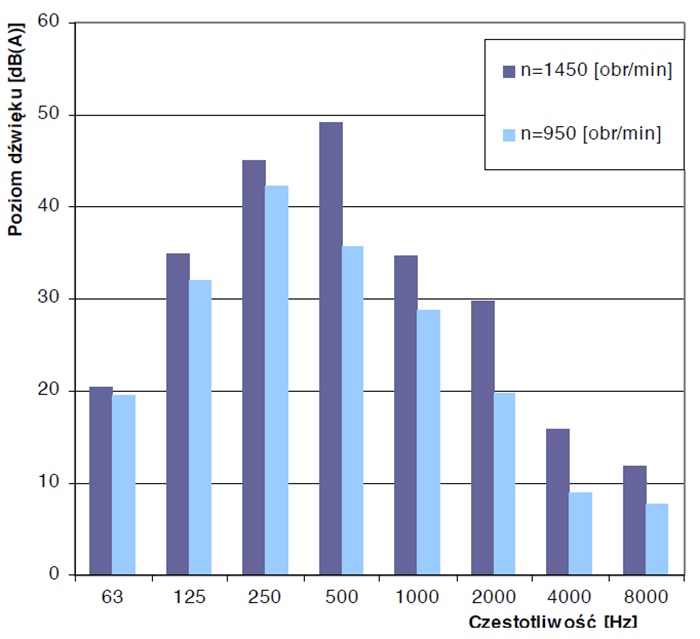

WDc/w-K 16 z tłumikiem lub podstawą tłumiącą

7 8

Poziomy dźwięku wentylatora dla poszczególnych częstotliwości

Obroty silnika Częstotliwość Poziom dźwięku
[obr/min] [Hz] [dB(A)]
63 125 250 500 1000 2000 4000 8000
1450 20,4 34,9 45 49,1 34,6 29,8 15,9 11,9 47
950 19,5 32 42,3 35,7 28,7 19,7 8,9 7,7

38

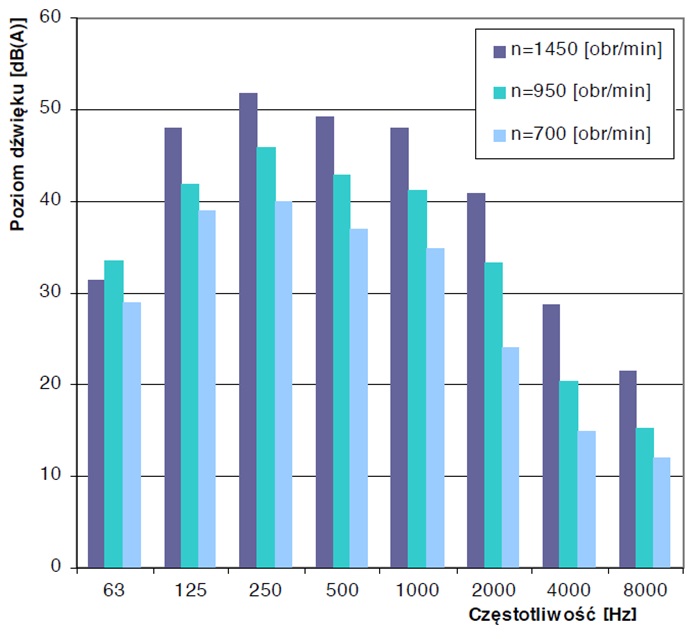

 WDc/sw-K 20 z tłumikiem lub podstawą tłumiącą

9 10

Poziomy dźwięku wentylatora dla poszczególnych częstotliwości

Obroty silnika Częstotliwość Poziom dźwięku
[obr/min] [Hz] [dB(A)]
63 125 250 500 1000 2000 4000 8000
1450 31,4 48 51,9 49,2 47,9 40,8 28,8 21,4 51
950 33,5 41,8 45,9 42,9 41,2 33,3 20,4 15,2

44

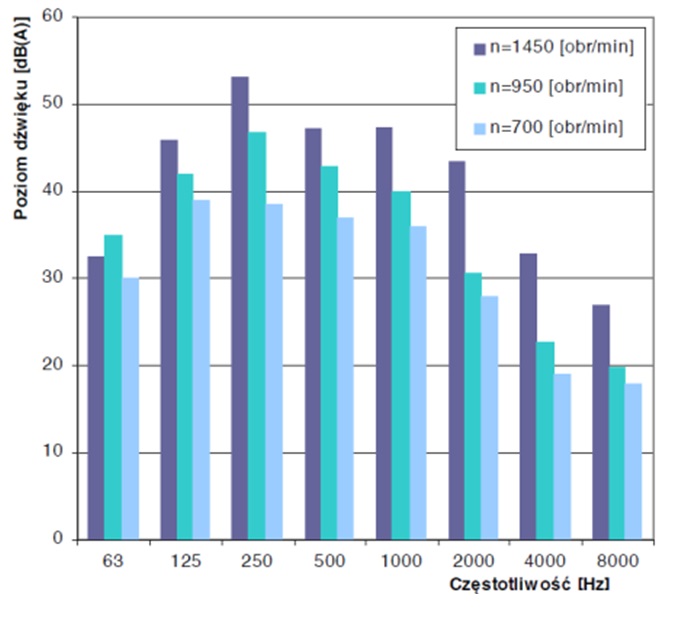

 WDc/sw-K 25 z tłumikiem lub podstawą tłumiącą

11 12

Poziomy dźwięku wentylatora dla poszczególnych częstotliwości

Obroty silnika Częstotliwość Poziom dźwięku
[obr/min] [Hz] [dB(A)]
63 125 250 500 1000 2000 4000 8000
1450 32,5 46 53,1 47,2 47,4 43,4 32,8 26,9 52
950 34,9 42,1 46,7 42,8 40 30,7 22,6 19,8

45
700 30 39 38,5 37 36 28 19 18 40

 WDc/sw-K 31,5 z tłumikiem lub podstawą tłumiącą

13 14

Poziomy dźwięku wentylatora dla poszczególnych częstotliwości

Obroty silnika Częstotliwość Poziom dźwięku
[obr/min] [Hz] [dB(A)]
63 125 250 500 1000 2000 4000 8000
1450 52 53,8 54,6 54,1 54,8 51,3 49,7 41,5 59
950 47,6 47,9 50,9 50 47,3 43,6 38,5 34,6

52
700 43 44 45 44 43 40 35 31 47

Parametry silników

Wielkość wentylatora Prędkość obrotowa Moc silnika

Silnik trójfazowy

U=400 [V]



Silnik jednofazowy

U=23 [V]


[obr/min] [kW] Typ silnika

Pobór prądu

[A]

 Typ silnika

Pobór prądu

[A]
WDc/w 16-K 1450 0,12 SKh 63-4A 0,45 SSKg 63-4B 1,00
950 0,09 SKh 63-6A 0,45 SSKg 63-6B 1,10
WDc/w 20-K 1450 0,18 SKh 63-4B 0,65 SSKg 63-4C 1,40
950 0,09 SKh 63-6A 0,45 SSKg 63-6B 1,10
WDc/w 25-K 1450 0,37 SKh 71-4B 1,25 SSKh 71-4C 2,80
950 0,18 SKh 71-6A 0,75 SSKg 71-6B 1,60
700 0,09 SKh 71-8A 0,65 - -
WDc/w 31,5-K 1450 0,75 3SIEK 80-4B* 2,20 SSKhR 90-4S 5,00
950 0,37 SKh 80-6A 1,40 SSKg 80-6B 2,90
700 0,18 SKh 80-8A 0,90 - -

 *możliwość zastosowania silnika 2SIEK z falownikiem

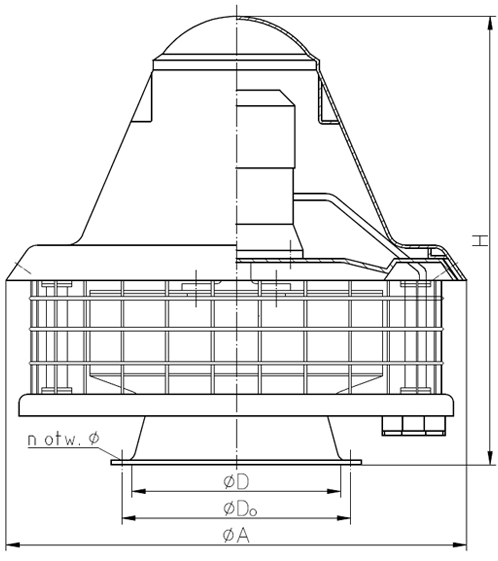

Wymiary



25
Wielkość wentylatora Wymiary Masa
[mm] [kg]
D D0 A H n Ø
WDc/w 16-K 160 184 415 431 8 7 8,7
WDc/w 20-K 200 224 470 469 8 7 10,4
WDc/w 25-K 250 274 545 541 8 7 14,1
WDc/w 31,5-K 315 339 655 640 8 7 21,8
