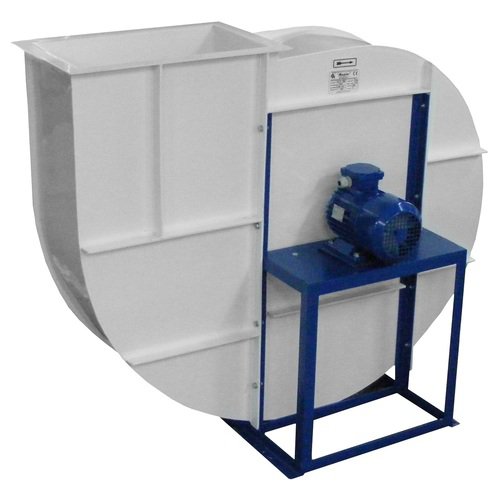

Wentylator promieniowy WB-K jednobiegowy
Wentylatory promieniowe typu WB przystosowane są do przetłaczania powietrza czystego lub zanieczyszczonego o maksymalnym stężeniu zapylenia do 0,3g/m3 i temperaturze +40ºC. Znajdują zastosowanie w instalacjach wentylacyjnych (nawiewnych lub wywiewnych) w przemyśle, rolnictwie, budownictwie, a także w różnych rodzajach obiektów użyteczności publicznej jak: laboratoria, magazyny, szpitale, szkoły, stołówki, baseny, oczyszczalnie ścieków itp. Wentylatory typu WA wykonane są z twardego PVC
Stopień ochrony: IP 55
Klasa izolacji : F
Wykonanie:
Standardowe: + 40ºC
Specjalne: + 60ºC
Dostępne kolory: biały i szary
Malowanie osłony silnika na dowolny kolor wg wskaźnika RAL
Dane techniczne
Wielkość wentylatora |
Opracowanie
|
Prędkość obrotowa |
Zakres wydajności |
Zakres spiętrzenia statycznego |
Moc silnika |
Poziom dźwięku |
||
[obr/min] |
[m³/s] |
[m³/h] |
[Pa] |
[kW] |
W odległ. 1m [dB (A)]
|
W odległ. 5m [dB (A)] |
||
WB 25 - K
|
I |
700 |
0,065÷0,28 |
234÷1008 |
88÷20 |
0,12 |
51 |
51 |
II |
950 |
0,085÷0,36 |
306÷1296 |
145÷35 |
0,18 |
56 |
56 |
|
III |
1450 |
0,13÷0,56 |
468÷2016 |
350÷80 |
0,25 |
64 |
64 |
|
WB 30 - K
|
I |
700 |
0,110÷0,493 |
396÷1175 |
135÷38 |
0,18 |
53 |
44 |
II |
950 |
0,14÷0,64 |
504÷2304 |
225÷59 |
0,25 |
57 |
48 |
|
III |
1450 |
0,22÷0,975 |
792÷3510 |
530÷150 |
0,55 |
68 |
59 |
|
WB 40 - K |
I |
700 |
0,28÷1,143 |
1008÷4115 |
225÷54 |
0,25 |
61 |
52 |
II |
950 |
0,38÷1,55 |
1368÷5580 |
415÷100 |
0,55 |
68 |
59 |
|
WB 50 - K |
I |
700 |
0,65÷2,6 |
2340÷9360 |
435÷115 |
1,10 |
69 |
63 |
II |
950 |
0,85÷3,4 |
3312÷12240 |
720÷160 |
2,20 |
75 |
66 |

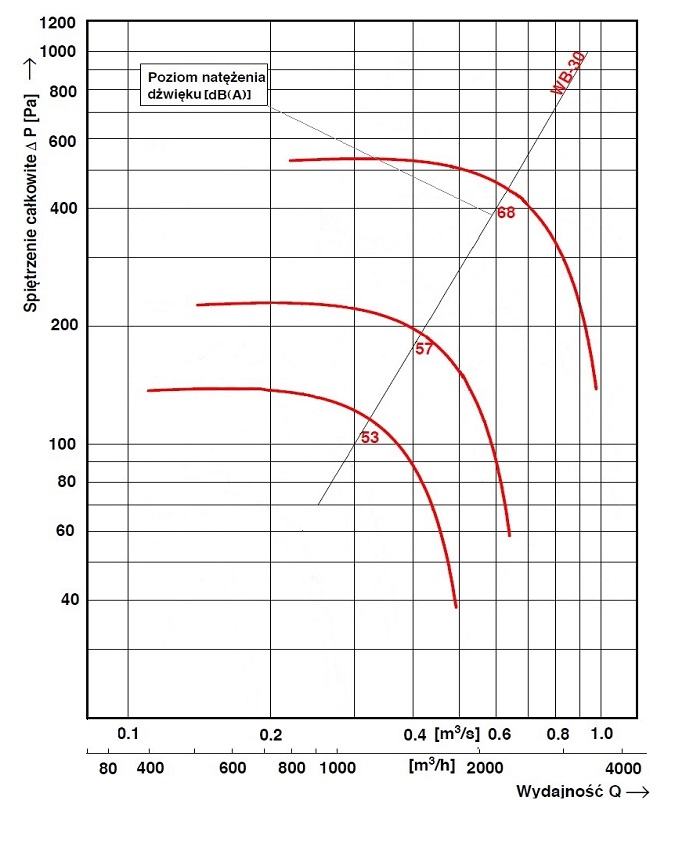

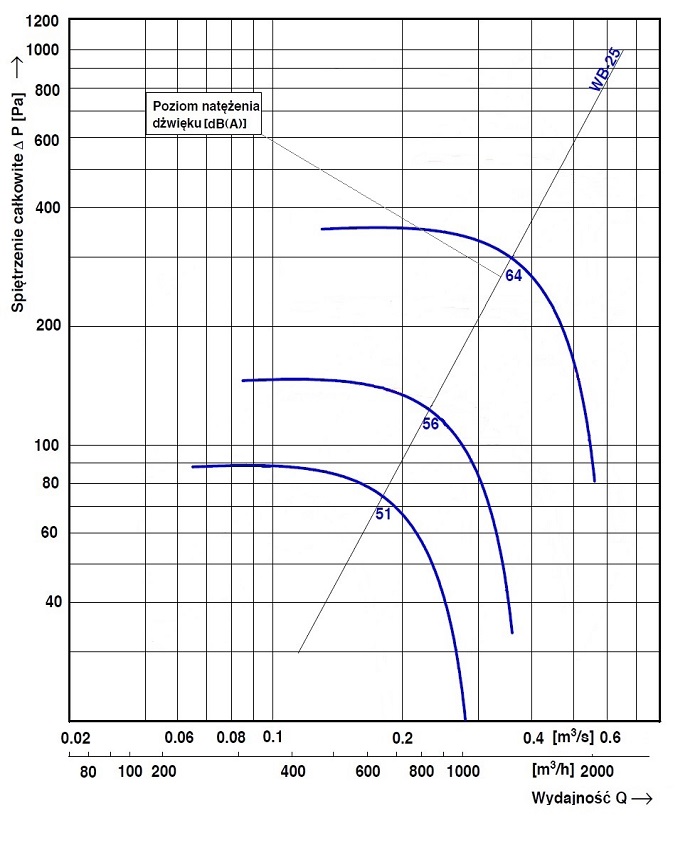

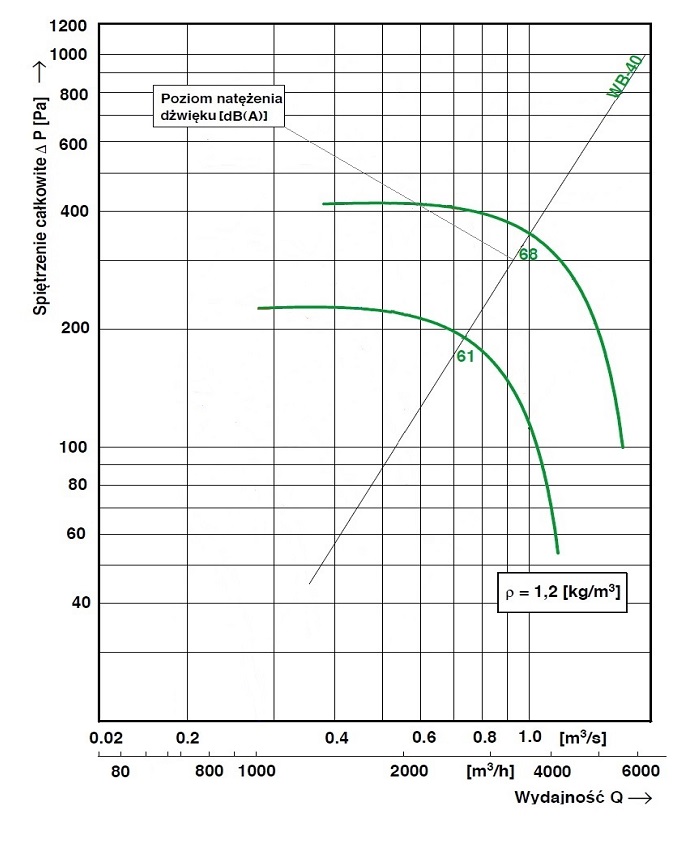

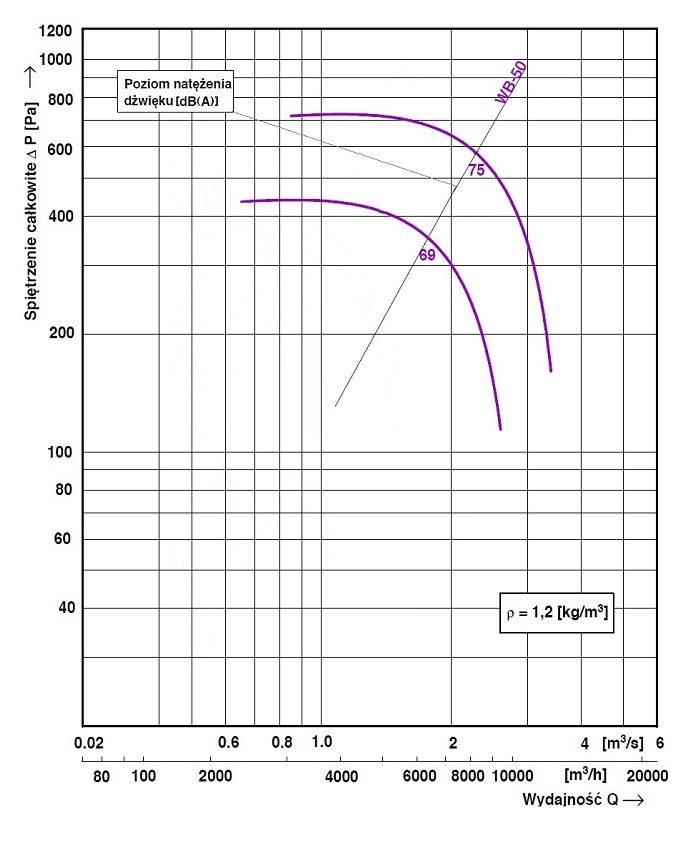

Charakterystyki

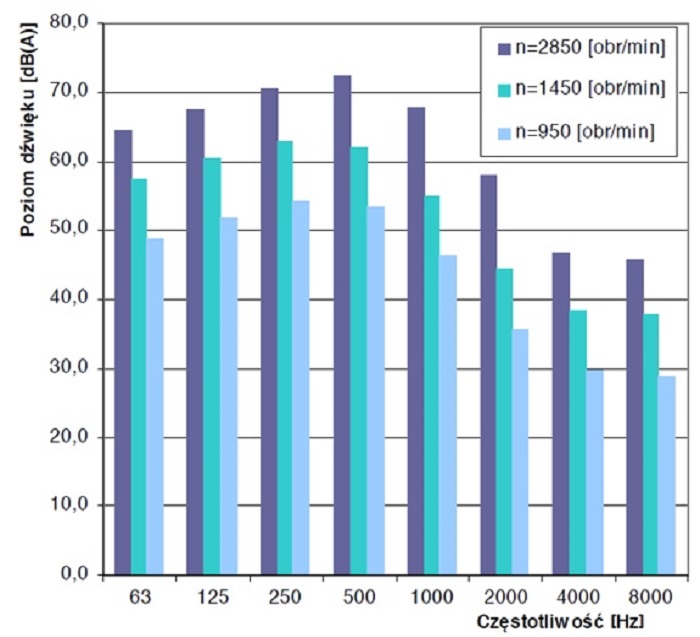

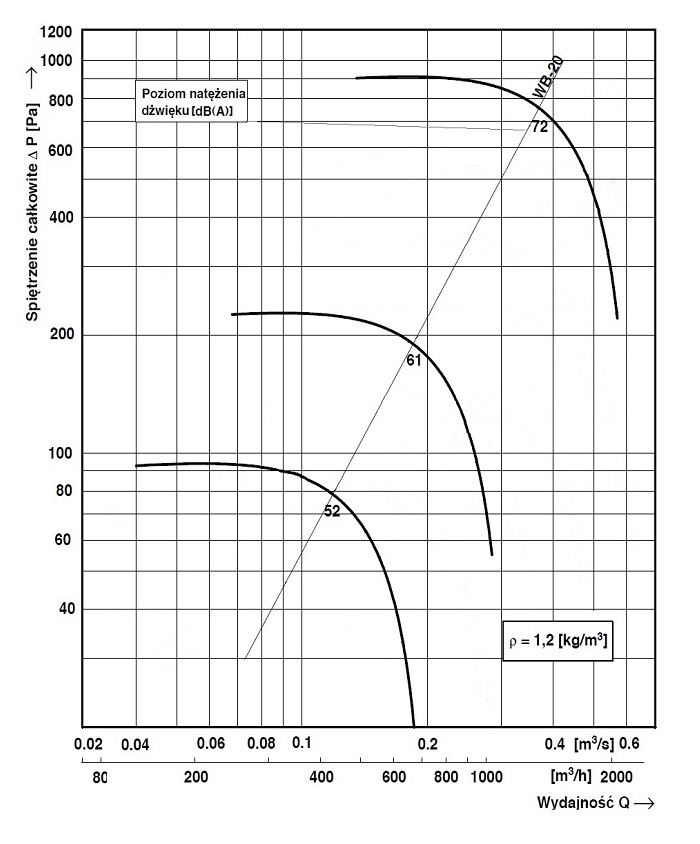

WB 20 - K
Obroty silnika | Częstotliwość | Poziom dźwięku | |||||||
[obr/min] | [Hz] | [dB(A)] | |||||||
63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
2800 | 64 | 67 | 70 | 72 | 68 | 58 | 47 | 46 | 72 |
1450 | 52 | 55 | 59 | 59 | 49 | 39 | 27 | 19 | 61 |
950 | 46 | 49 | 51 | 46 | 36 | 25 | 19 | 18 | 52 |

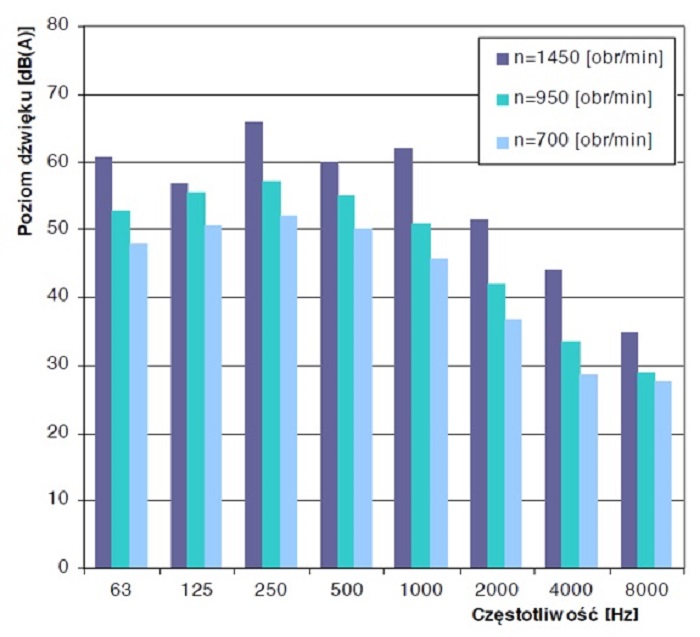

WB 25 - K
Obroty silnika | Częstotliwość | Poziom dźwięku | |||||||
[obr/min] | [Hz] | [dB(A)] | |||||||
63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
2800 | 61 | 57 | 66 | 60 | 62 | 51 | 44 | 35 | 64 |
1450 | 53 | 56 | 57 | 55 | 51 | 42 | 34 | 29 | 56 |
950 | 48 | 50 | 52 | 50 | 46 | 37 | 29 | 28 | 51 |

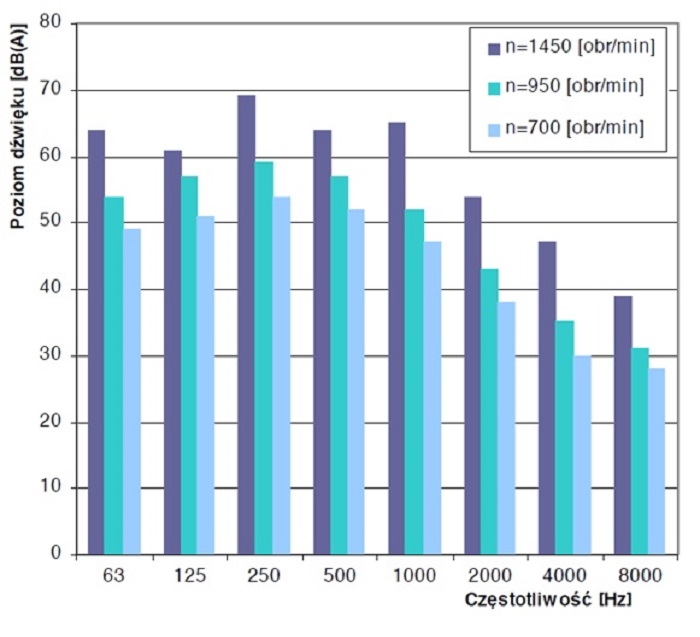

WB 30 - K
Obroty silnika | Częstotliwość | Poziom dźwięku | |||||||
[obr/min] | [Hz] | [dB(A)] | |||||||
63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
2800 | 64 | 60 | 69 | 64 | 65 | 54 | 47 | 39 | 68 |
1450 | 54 | 57 | 59 | 57 | 52 | 43 | 35 | 31 | 57 |
950 | 49 | 51 | 54 | 52 | 47 | 38 | 30 | 29 | 53 |

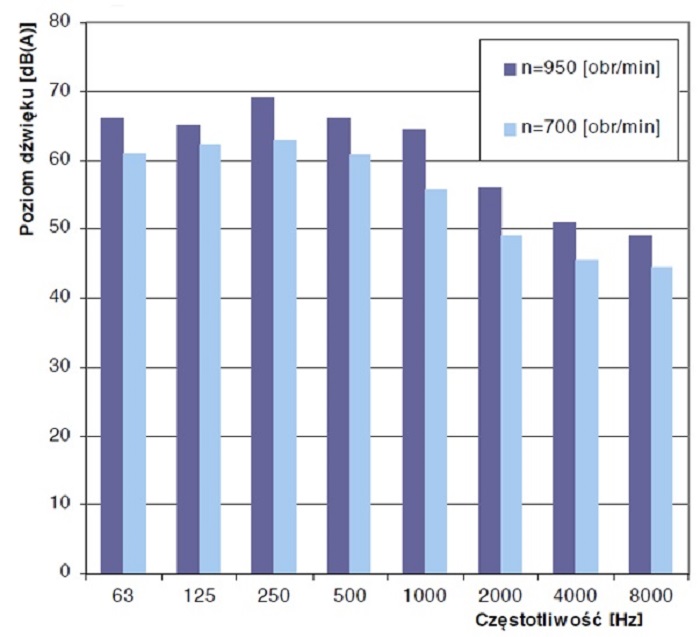

WB 40 - K
Obroty silnika | Częstotliwość | Poziom dźwięku | |||||||
[obr/min] | [Hz] | [dB(A)] | |||||||
63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
950 | 66 | 65 | 69 | 66 | 64,5 | 56 | 51 | 49 | 68 |
700 | 61 | 62 | 63 | 61 | 56 | 49 | 45 | 44 | 61 |

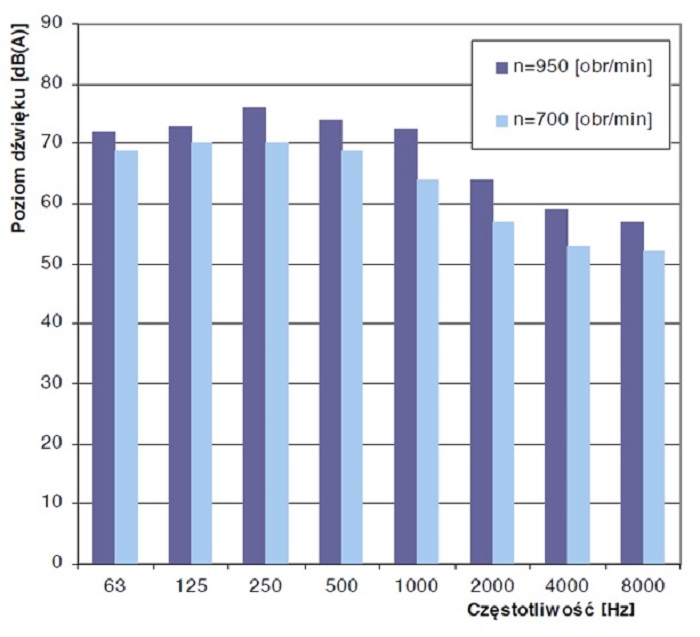

WB 50 - K
Obroty silnika | Częstotliwość | Poziom dźwięku | |||||||
[obr/min] | [Hz] | [dB(A)] | |||||||
63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
950 | 72 | 73 | 76 | 74 | 72,5 | 64 | 59 | 57 | 75 |
700 | 69 | 70 | 70 | 69 | 64 | 57 | 53 | 52 | 69 |
Parametry silników:
Wielkość wentylatora | Opracowanie | Prędkość obrotowa | Moc silnika | Silnik trójfazowy U=400 [V] | Silnik jednofazowy U=230 [V] | ||
[obr/min] | [kW] | Typ silnika | Pobór prądu [A] | Typ silnika | Pobór prądu [A] | ||
WB 20-K | I | 950 | 0,18 | Sh 71-6S | 0,75 | - | - |
II | 1450 | 0,25 | Sh 71-4A | 0,85 | SSh 71-4B | 1,70 | |
III | 2850 | 0,55 | Sh 71-2B | 1,35 | SSh 71-2B | 3,40 | |
WB 25-K | I | 700 | 0,12 | Sh 71-8B | 0,70 | - | - |
II | 950 | 0,18 | Sh 71-6A | 0,75 | - | - | |
III | 1450 | 0,25 | Sh 71-4A | 0,85 | SSh 71-4B | 1,70 | |
WB 30-K | I | 700 | 0,18 | Sh 71-8A | 0,90 | - | - |
II | 950 | 0,25 | Sh 71-6B | 1,00 | - | - | |
III | 1450 | 0,55 | Sh 80-4A | 1,60 | SSh 80-4B | 3,80 | |
WB 40-K | I | 700 | 0,25 | Sh 80-8B | 1,20 | - | - |
II | 950 | 0,55 | Sh 80-4A | 1,80 | - | - | |
WB 50-K | I | 700 | 1,10 | Sg 100L-8B | 3,40 | - | - |
II | 950 | 2,20 | 3SIE 11M-6* | 5,10 | - | - |
*możliwość zastosowania silnika 2SIEK z falownikiem

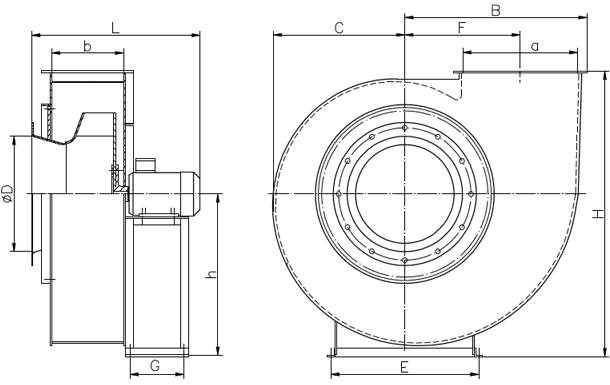

Wymiary
Wielkość wentylatora | Wymiary | Masa | ||||||||||
[mm] | [kg] | |||||||||||
D | a | b | H(RD 0) | F | C | G | E | L | H | B | ||
WB 20 - K | 200 | 237 | 133 | 326 | 224 | 240 | 370 | 278 | 510 | 568 | 381 | 25 |
WB 25 - K | 250 | 297 | 166 | 398 | 280 | 297 | 405 | 308 | 545 | 698 | 473 | 30 |
WB 30 - K | 300 | 356 | 199 | 482 | 336 | 358 | 440 | 414 | 620 | 848 | 557 | 39 |
WB 40 - K | 400 | 474 | 265 | 917 | 447 | 470 | 580 | 514 | 680 | 1080 | 728 | 60 |
WB 50 - K | 500 | 500 | 315 | 715 | 500 | 570 | 640 | 640 | 730 | 1235 | 788 | 107 |

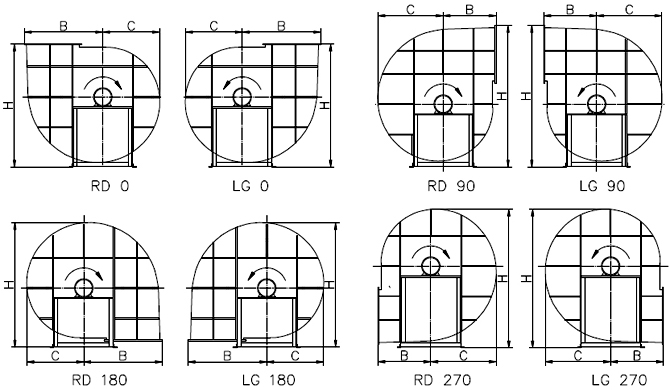

Układy wylotu:
Wielkość wentylatora | Układ | Wymiary [mm] | ||
H | B | C | ||
WB 20 - K | RD 0, LG 0 | 568 | 381 | 240 |
RD 90, LG 90 | 659 | 242 | 291 | |
RD 180, LG 180 | 550 | 381 | 240 | |
RD 270, LG 270 | 629 | 242 | 291 | |
WB 25 - K | RD 0, LG 0 | 698 | 473 | 297 |
RD 90, LG 90 | 805 | 300 | 363 | |
RD 180, LG 180 | 675 | 473 | 297 | |
RD 270, LG 270 | 784 | 300 | 363 | |
WB 30 - K | RD 0, LG 0 | 848 | 557 | 358 |
RD 90, LG 90 | 960 | 336 | 437 | |
RD 180, LG 180 | 809 | 557 | 358 | |
RD 270, LG 270 | 930 | 336 | 437 | |
WB 40 - K | RD 0, LG 0 | 1080 | 728 | 470 |
RD 90, LG 90 | 1240 | 433 | 612 | |
RD 180, LG 180 | 1094 | 728 | 470 | |
RD 270, LG 270 | 1213 | 433 | 612 | |
WB 50 - K | RD 0, LG 0 | 1235 | 788 | 570 |
RD 90, LG 90 | 1380 | 535 | 650 | |
RD 180, LG 180 | 1235 | 570 | 765 | |
RD 270, LG 270 | 1380 | 780 | 572 |
