Wentylator dachowy AKWILON (do 900m3/h)

Producent:
Kod produktu: wybierz wariant
AKWILON-500/900 AKWILON-500/900 6285.30 5110.00 Dostępność
AKWILON-500/900/230 AKWILON-500/900/230 6408.30 5210.00 Dostępność
AKWILON-500/DA/900 AKWILON-500/DA/900 6445.20 5240.00 Dostępność
AKWILON-500/DA/900/230 AKWILON-500/DA/900/2 6568.20 5340.00 Dostępność
Cena katalogowa netto: 5110.00 zł/szt
Cena katalogowa brutto: 6285.30 zł/szt
szt
Zapytaj o produkt
Jesteś zainteresowany zakupami hurtowymi/instalatorskimi?
Skontaktuj się z naszym działem handlowym.

Wentylator dachowy AKWILON przeznaczony jest do pracy we wszystkich rodzajach instalacjach wentylacji nawiewno – wywiewnej bytowej i przemysłowej ogólnego przeznaczenia. Wentylator typu AKWILON dostępny jest w dwóch odmianach konstrukcyjnych.

  • AKWILON 500 – wentylator osiowy, ścienny nawiewno – wywiewny

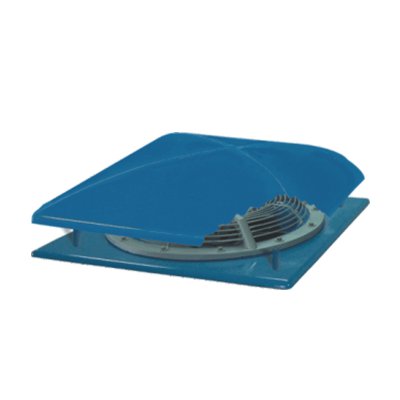

  • AKWILON 500 / DA – wentylator osiowy, dachowy z wyrzutem poziomym

Rodzaj wykonania

Główne statyczne elementy konstrukcyjne [obudowa, koło wirnikowe, rama nośna, pokrywa ( odmiana DA )] wykonywane są z kompozytów poliestrowo-szklanych. Zastosowanie kompozytów opartych na żywicach zbrojonych włóknem szklanym zapewnia konstrukcji dużą wytrzymałość mechaniczną oraz odporność na oddziaływanie atmosferyczne i chemiczne.. Powierzchnie elementów obudowy wykończone są warstwą żelkotu barwionego wg kolorów podstawowych palety RAL. Odporność żelkotów na promieniowanie UV zapewnia estetyczny wygląd w okresie wieloletniego użytkowania.

Wirniki wentylatorów wyrównoważane są dynamicznie w klasie [G 2.5]. Każdy wentylator przechodzi kontrolę wyrównoważania w łożyskach własnych na stanowisku prób ruchowych [ISO 2372].  Wentylatory typu [AKWILON] przeznaczone są do transportu niezapylonego czynnika [p < 0.3 ( g/Nm3 )] o temperaturze [t ≤ 40 ( °C )].

W zależności od warunków zasilania na miejscu zabudowy wentylatory mogą być dostarczone z silnikami asynchronicznymi z wirującym stojanem, jednofazowymi lub trzyfazowymi jednobiegowymi.

Zaleca się stosowanie wyłączników serwisowych typu [WIS]. Właściwe podłączenie elektryczne i zabezpieczenie prądowe silników jednobiegowych jedno lub trzyfazowych zapewnia zastosowanie zestawów rozruchowo-zabezpieczających typu [S – Z]. Silnik trzyfazowy, jednobiegowy wentylatora może być zasilany i regulowany ( płynna regulacja obrotów ) przy pomocy przetwornicy częstotliwości [Układ regulacji typu FAUST]. Silnik jednofazowy, jednobiegowy wentylatora może być zasilany i regulowany ( płynna regulacja obrotów ) z układów regulacji przemiennego napięcia zasilania [UKŁAD WIR S, UKŁAD WIR DN]. Wentylator typu [AKWILON 500 / DA] wymaga wykonania cokołu wsporniczego.

PRZEZNACZENIE

Wentylatory AKWILON w zależności od odmiany konstrukcyjnej przeznaczone są do:

  • [odmiana AKWILON 500] - wydmuchu i nadmuchu powietrza poprzez instalację wentylacyjną ogólnego przeznaczenia
  • [odmiana AKWILON 500/DA] - wyciągu powietrza z obiektów i hal po montażu na dachowym cokole wsporniczym.

Dane techniczne

  Wydajność
[m3/h]
Zakres spiętrzenia
statycznego [Pa]
AKWILON 500* 900 95

* dotyczy również modelu AKWILON 500 / DA

Szczegółowe dane techniczne w zakładce Do Pobrania - Karta katalogowa AKWILON

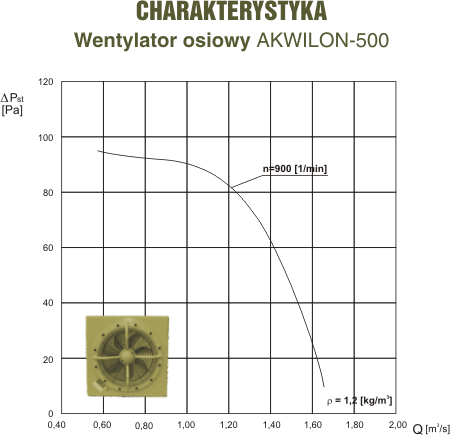

Charakterystyki

1



Wersje

  Jednobiegowe Jednobiegowe Dwubiegowe Trzybiegowe
Napięcie 3 x 400V Napięcie 1 x 230V Napięcie 3 x 400V Napięcie 3 x 400V
AKWILON-500 - -
AKWILON-500/DA - -
