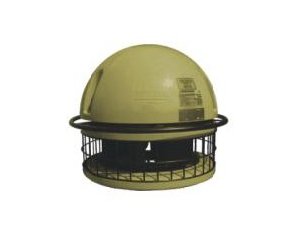

Wentylator dachowy DAs,k przeznaczony do pracy we wszystkich rodzajach instalacjach wentylacji bytowej i przemysłowej, uwzględniając różne warunki eksploatacyjne.
Wentylatory dachowe typoszeregu [DA] klasyfikowane są w grupie wentylatorów promieniowych z tworzyw sztucznych z wyrzutem poziomym. Wyrzut pionowy realizowany jest przez zastosowanie kierownicy spełniającej równocześnie rolę dodatkowej osłony akustycznej.
Wentylatory typu [DA] produkowane są w trzech rodzajach wykonania jako:
standardowe [s], kwasoodporne [k], ciepło-odporne [VE].
Zasadnicze elementy konstrukcyjne ( obudowa, wirnik, rama ) wykonywane są z kompozytów poliestrowo-szklanych (w przypadku wentylatorów standardowych – [s] ) lub kompozytów winyloestrowo-szklanych (w przypadku wentylatorów kwasoodpornych – [k] i ciepło-odpornych [VE] ). Zastosowanie kompozytów opartych na żywicach zbrojonych włóknem szklanym zapewnia konstrukcji dużą wytrzymałość mechaniczną oraz odporność na oddziaływanie atmosferyczne i chemiczne. Powierzchnie elementów obudowy wykończone są warstwą żelkotu barwionego wg. kolorów podstawowych palety RAL. Odporność żelkotów na promieniowanie UV zapewnia estetyczny wygląd w okresie wieloletniego użytkowania.
W budowie wentylatorów stosowane są również w zależności od wymagań wytrzymałościowych oraz specjalnych warunków eksploatacyjnych inne materiały konstrukcyjne takie jak kompozyty z włókien węglowych [ramy], polipropylen. aluminium [wirniki].
Wirniki wentylatorów wyrównoważane są dynamicznie w klasie [G 2.5]. Każdy wentylator przechodzi kontrolę wyrównoważania w łożyskach własnych na stanowisku prób ruchowych [ISO 2372].
Wentylatory typoszeregu [DA] przeznaczone są do transportu niezapylonego czynnika [p < 0.3 ( g/Nm3)] o temperaturze [t ≤ 40 ( °C )], natomiast w wykonaniu ciepło-odpornym o temperaturze [t ≤80 ( °C )] [wielkości 160, 200, 250, 315] oraz [t ≤ 60 ( °C )] 630.
W zależności od warunków zasilania na miejscu zabudowy wentylatory mogą być dostarczone z silnikami asynchronicznymi, klatkowymi jednofazowymi lub trzyfazowymi jedno lub wielobiegowymi. Silnik asynchroniczny, klatkowy, trzyfazowy, jednobiegowy wentylatora może być zasilany i regulowany ( płynna regulacja obrotów ) przy pomocy przetwornicy częstotliwości.
Właściwe podłączenie elektryczne silników jednobiegowych jedno lub trzyfazowych wentylatorów zapewnia zastosowanie zestawów rozruchowo-zabezpieczających typu [S – Z].
Zaleca się stosowanie wyłączników serwisowych typu [WIS].
W przypadku wyboru wentylatora z regulacją obrotów właściwe warunki zasilania i zabezpieczeń prądowych zapewnia zastosowanie FAlownikowych Układów STerowania typu [FAUST].
Przy zasilaniu silnika z rozdzielnicy typu [FAUST] wyłączników serwisowych
typu [WIS] nie stosuje się pod groźbą uszkodzenia przetwornicy częstotliwości
rozdzielnicy [FAUST].
Wentylatory przystosowane są do montażu na konstrukcji wsporczej ( np. cokół, cokół poziomujący, podstawa dachowa, podstawa tłumiąca [PTL, PTS], wywietrzak zintegrowany [WZs,(k)] ) wyposażonej w kołowe przyłącze kołnierzowe.
Dane techniczne
Typ Silnika |
Obroty |
Moc |
Napięcie |
Prąd IM[A] przy napięciu |
Krotność prądu rozruchowego |
Zakres wyzwalacza termicznego | Nastawienie wyzwalacza termicznego | ||
[obr/min] | [kW] | [V] | 230[V] | 400[V] | [IA/IM] | [A] | [A] | ||
DAs,(k) - 160 MW |
Skh 63x2C Besel | 2800 | 0,37 | 230/400 | 1,75 | 1,0 | 4,40 | 1,0-1,6 | 1,25 |
SKg 63-4A besel | 2400 | 0,12 | 230/400 | 0,70 | 0,40 | 3,20 | 0,4-0,63 | 0,50 | |
SKg 63-6A/1975 Besel | 900 | 0,09 | 230/400 | 0,80 | 0,45 | 1,90 | 0,4-0,63 | 0,50 | |
SKg63-8A Besel | 700 | 0,04 | 230/400 | 0,60 | 0,30 | 1,70 | 0,4-0,63 | 0,40 | |
SEMKh 63-4A Besel | 1400 | 0,09 | 230 | 1,10 | - | 1,90 | 1,0-1,6 | 1,20 | |
DAs,(k) - 200
|
SKg 63-4B Besel | 1400 | 0,18 | 230/400 | 1,1 | 0,65 | 3,2 | 0,63-0,1 | 0,80 |
Skg 63-6A/1975 Besel | 900 | 0,09 | 230/400 | 0,80 | 0,45 | 1,90 | 0,63-1,0 | 0,5 | |
Skg63-8A Besel | 700 | 0,04 | 230/400 | 0,60 | 0,35 | 1,70 | 0,4-0,63 | 0,5 | |
SEKg 63-4B Besel |
1400 | 0,18 | 230 | 1,5 | - | 2,30 | 1,6-2,5 | 1,65 | |
DAs,(k) - 250 MW
|
SKh 71-4B Besel | 1400 | 0,37 | 230/400 | 2,1 | 1,2 | 3,7 | 1,0-1,6 | 1,5 |
SKh 71-6A Besel | 900 | 0,18 | 230/400 | 1,30 | 0,75 | 2,60 | 0,63-1,0 | 1,00 | |
SKg 63-8B Besel | 700 | 0,06 | 230/400 | 0,8 | 0,45 | 1,7 | 0,4-0,63 | 0,65 | |
SEKh 71-4C Besel | 1400 | 0,55 | 230 | 4,2 | - | 2,3 | 0,4-0,63 | 4,70 | |
DAs,(k) - 315 MX |
SKh 80-4B | 1400 |
0,75 |
230/400 | 3,5 | 2,0 | 4,0 | 1,6-2,5 | 2,30 |
SKh 71-66 | 900 | 0,25 | 230/400 | 1,75 | 1,0 | 2,0 | 1,0-1,6 | - | |
SKh 8A | 700 | 0,09 | 230/400 | 1,3 | 0,75 | 1,90 | 0,63-1,0 | - | |
SEKh 80-4B | 1400 | 0,75 | 230 | 4,9 | - | 2,50 | 4,0-6,3 | 5,4 | |
DAs,(k) - 400 MX |
3SKg 100L-6 Tamel | 900 | 1,50 | 230/400 | 7,1 | 4,3 | 4,6 | 4,0-6,3 | - |
3SKg 100L-8A Tamel | 700 | 0,75 | 230/400 | 4,1 | 2,64 | 3,5 | 2,5-4,0 | - | |
DAs - 500 |
R36-630- AB06-03 Ebm-Papst | 1200 | 2,8 | 400 | - | 4,2 | 4,6 | 4,0-6,3 | 4,7 |
DAs,(k) - 630
|
SKg 132-M-6PC Tamel | 900 | 7,50 | 400 | - | 16,5 | 6,2 | 16-20 | 18,1 |
4SKg 132-M-8PC Tamel | 700 | 4,00 | 400 | - | 11,5 | 5,0 | 10-16 | 12,5 |

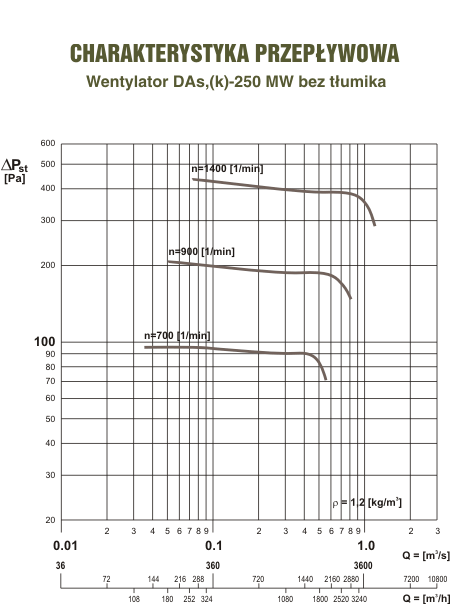

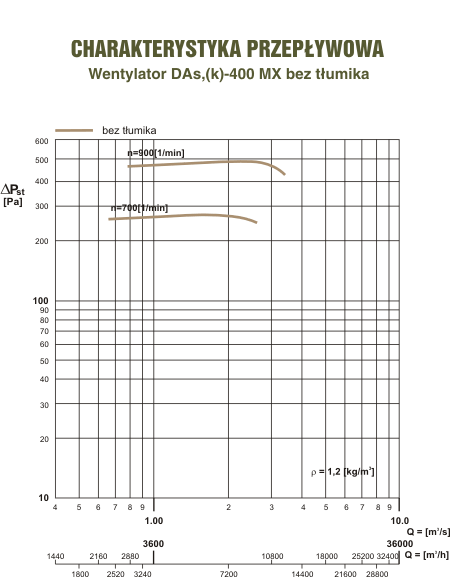

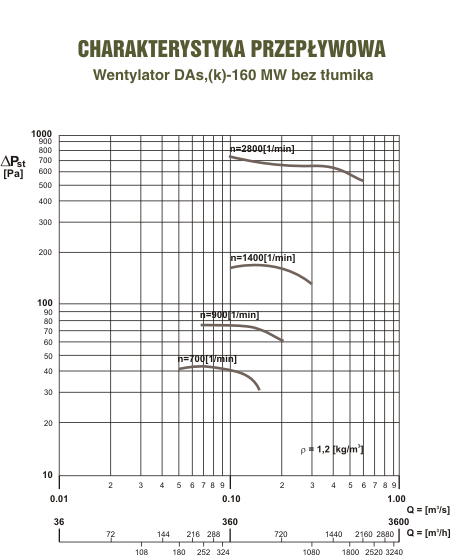

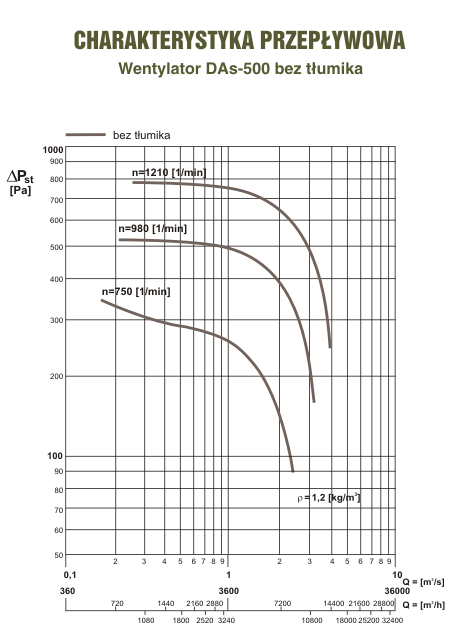

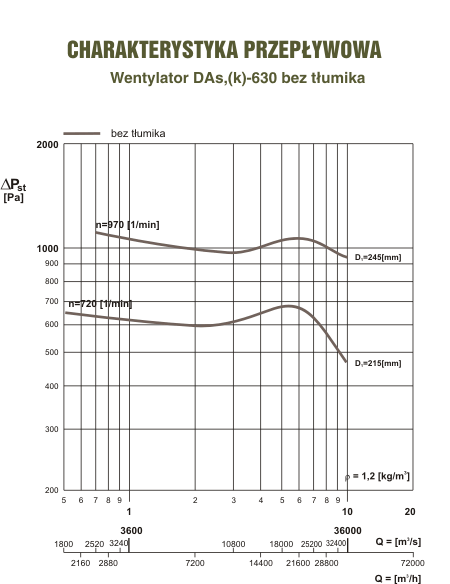

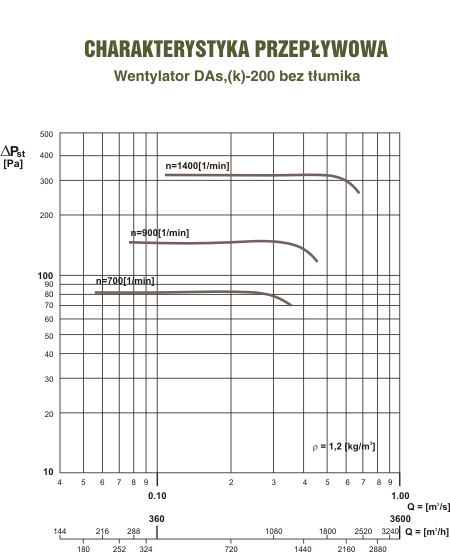

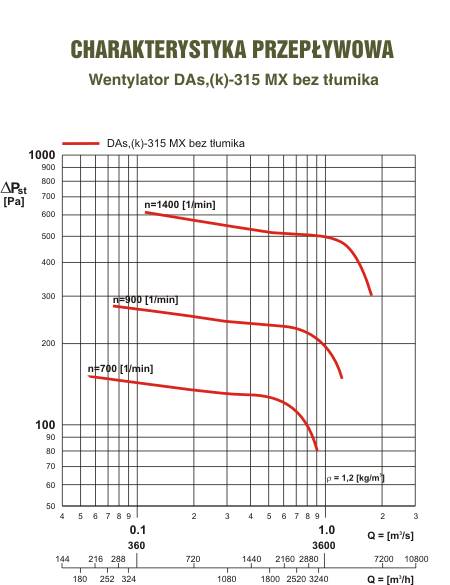

Charakterystyki
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |

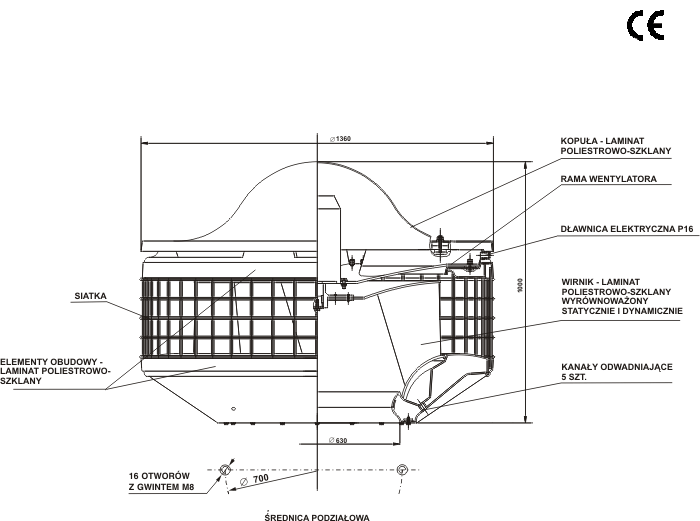

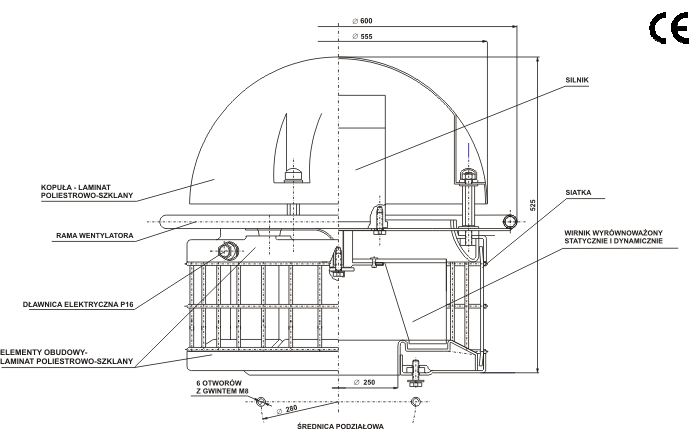

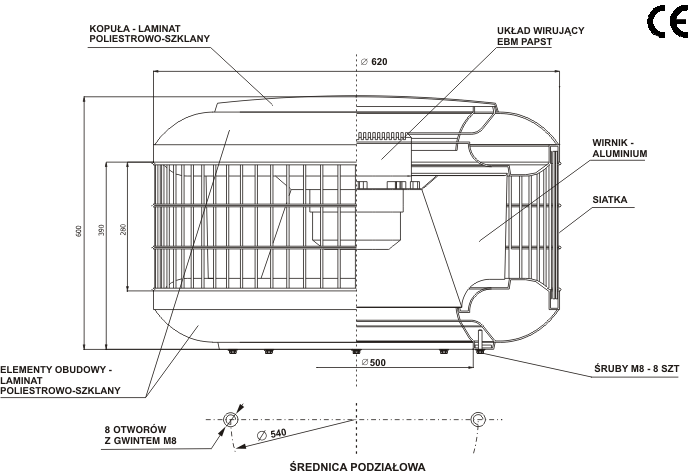

Wymiary

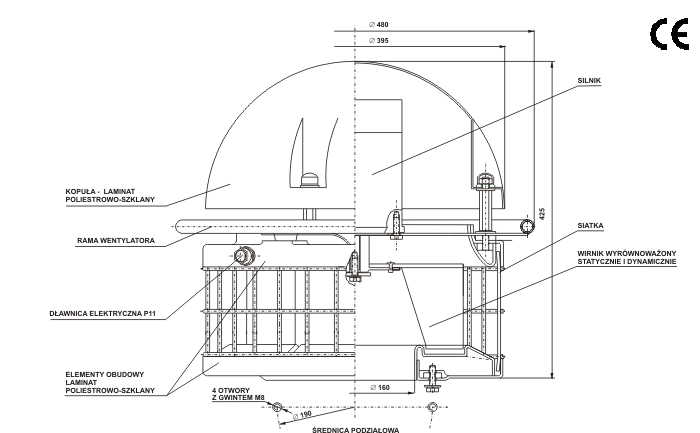

DAs,(k) - 160 MW
|

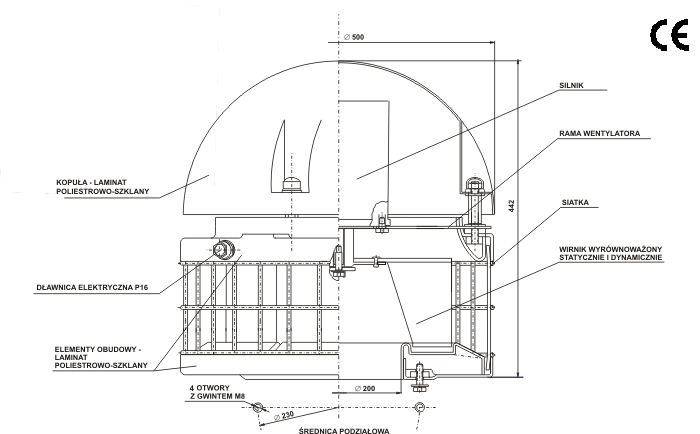

DAs,(k) - 200 ![]() |
DAs,(k) - 200 MW![]() |

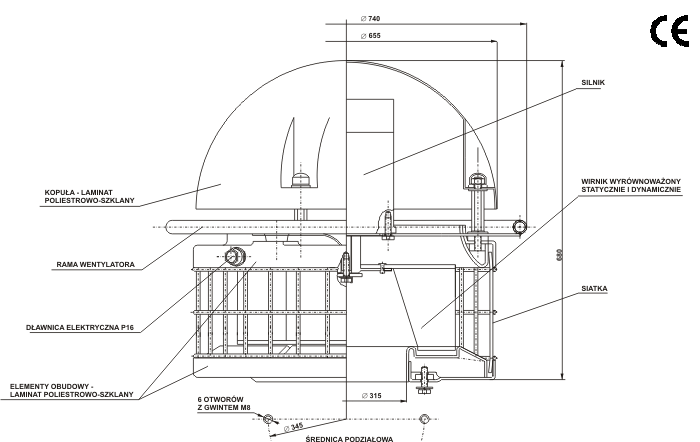

DAs,(k) - 315 MX![]() |

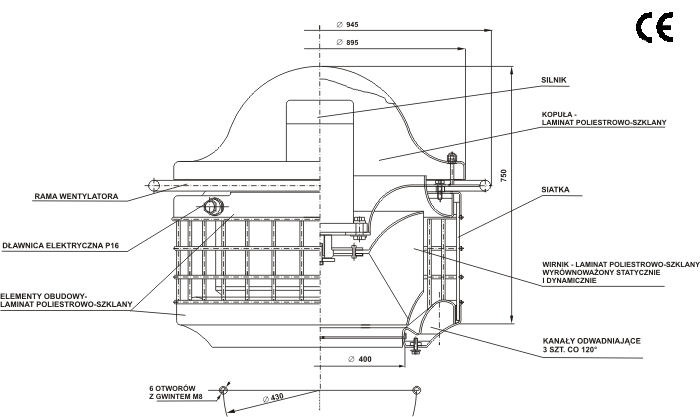

DAs,(k) - 400 MX![]() |
![]() |
![]() |
