Wentylator dachowy MAG (do 500m3/h)

Producent:
Kod produktu: wybierz wariant
MAG-200/AC-200/1400/230 MAG-200/AC-200/1400/ 2829.00 2300.00 Dostępność
MAG-200/AC-200/900/230 MAG-200/AC-200/900/2 2829.00 2300.00 Dostępność
MAG-200/EC-200/1400/230 MAG-200/EC-200/1400/ 2398.50 1950.00 Dostępność
STEROWNIK HIGSTER STEROWNIK HIGSTER 996.30 810.00 Dostępność
Cena katalogowa netto: 810.00 zł/szt
Cena katalogowa brutto: 996.30 zł/szt
szt
Zapytaj o produkt
Jesteś zainteresowany zakupami hurtowymi/instalatorskimi?
Skontaktuj się z naszym działem handlowym.

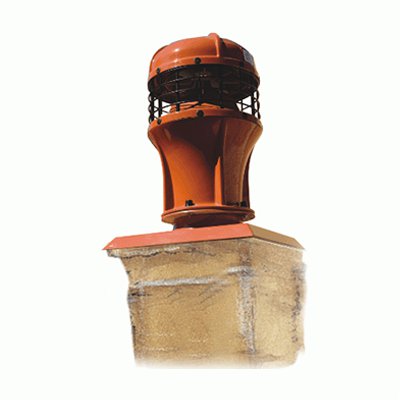

Wentylator typu MAG przeznaczony jest głównie do stosowania w instalacjach wentylacyjnych budynków mieszkalnych. Może być montowany na zakończeniu przewodów wentylacji wywiewnej kanałowej lub zbiorczej. Zadaniem wentylatora MAG jest utrzymanie normatywnych przepływów powietrza w kanałach wentylacyjnych oraz zapobieganie nadmuchiwaniu powietrza zewnętrznego do pomieszczeń wentylowanych. Warunkiem prawidłowego działania układu wentylacji hybrydowej jest uzbrojenie wszystkich kanałów wywiewnych wentylowanych pomieszczeń w wentylatory hybrydowe.

Zabrania się stosowania wentylatorów MAG do wentylacji mechanicznej obiektów mieszkalnych gdzie w wydzielonym pomieszczeniu używa się pieców gazowych z otwartą komorą spalania. Przy wyłączonym spod napięcia silniku elektrycznym wentylator stanowi dzięki swoim cechom geometrycznym formę stacjonarnej, o niskim współczynniku oporu własnego, nasady grawitacyjnej o parametrach wynikających z właściwości fizycznych powietrza zewnętrznego i powietrza wewnątrz pomieszczenia wentylowanego (temperatura), stanu powietrza zewnętrznego otaczającego nasadę (siła wiatru, kierunek wiatru) oraz z warunków zabudowy (dostępne przekroje kanałów wentylacyjnych, sposób rozwiązania nawiewu, charakterystyka kratek nawiewnych do pomieszczeń, charakterystyka kratek wywiewnych z pomieszczeń, możliwość regulacji po stronie nawiewu). W przypadku braku warunków potrzebnych do działania wentylacji grawitacyjnej użytkownik może włączyć mechaniczną pracę wentylatora. Wentylator przystosowany jest do pracy ciągłej. Możliwość zastosowania wentylatora powinna być każdorazowo analizowana aby na podstawie znajomości charakterystyki kanału wentylacyjnego oraz charakterystyk urządzeń stanowiących wyposażenie układu wentylacji wyznaczyć parametry punktu pracy wentylatora i porównać je z parametrami zalecanymi normami higienicznymi.

  • Wentylator MAG występuje w dwóch odmianach konstrukcyjnych :
  • MAG 200/AC - wentylator napędzany silnikiem z wirującym stojanem niskiej mocy, z możliwością regulacji obrotów w zakresie (40–100) [%] jego obrotów nominalnych.
  • MAG 200/EC - wentylator napędzany silnikiem elektronicznie komutowanym, niskiej mocy, dwubiegowym.

Wentylator MAG charakteryzuje się niskim poziomem ciśnienia akustycznego. Wentylator może być montowany na dowolnym elemencie wsporniczym (podstawa, redukcja, kanał) o odpowiedniej sztywności, wyposażonym w kołowe przyłącze kołnierzowe Dn = 200 [mm] . Nominalna średnica wlotu wentylatora Dn=200[mm]. Pracę układu wentylacyjnego można zautomatyzować zasilając wentylator ze sterownika przetwarzającego sygnał z dowolnego czujnika np. temperatury, ruchu, światła, wilgotności (np. HIGSTER ).

OBUDOWA

Tworzywo sztuczne o wysokiej odporności na oddziaływania atmosferyczne. Wylot z wentylatora zabezpieczony siatką stalową, będącą konstrukcyjnym elementem nośnym układu wirującego.  Obudowa posiada kołowe przyłącze kołnierzowe.

WIRNIK

Tworzywo sztuczne. Wirnik promieniowy, talerzowy, montowany bezpośrednio na czopie silnika, zabezpieczony zespołem krążka dociskowego.

  • MAG 200/EC średnica zewnętrzna D2 = 200 [ mm]
  • MAG 200/AC D2 = 280 [ mm ]
  • Wirnik wyrównoważony dynamicznie . Klasa dobroci wyrównoważania - [ G 2,5 ]

Dane techniczne

Parametr Oznaczenie Wymiar Odmiana konstrukcyjna
MAG-200/EC MAG-200/AC
Ilość biegów - - dwubiegowy jednobiegowy
Typ silnika - - M1G055 BD 91-26 MK085 6EK.07.L MK0855 4EK.05.L
Obroty nominalne n obr/min

n1-1400
n2-1000

910 1250
Napięcie zasilania U V 230 230 230
Prąd nominalny In A 0,24 0,47 0,70
Moc wejściowa/wyjściowa N W 27/12
n=1400
40 70
Częstotliwość f Hz 50/60 50 50
Temperatura pracy t 0C -30;50 -40;40 -40;40
Kabel zasilający - - trzyżyłowy fabryczny  firmy EBM L-1,5[m] czterożyłowy
0,75-1,5[mm] L=1,5[m.]
Kondensator   µF/400[V] - 2,5 3,0
Zabezpieczenie prądowe     zabudowane zabezpieczenie wewnętrzne wbudowany kontakt termiczny TK10A=1,0
6a=1,0 250[V] lub wyzwalacz termiczny
Zakres prądowy wyzwalacza termicznego I A - 0,4-0,63 0,63-1,0
stopień ochrony silnika IP - 44 54 54
Masa m kg 0,64 0,86 0,86

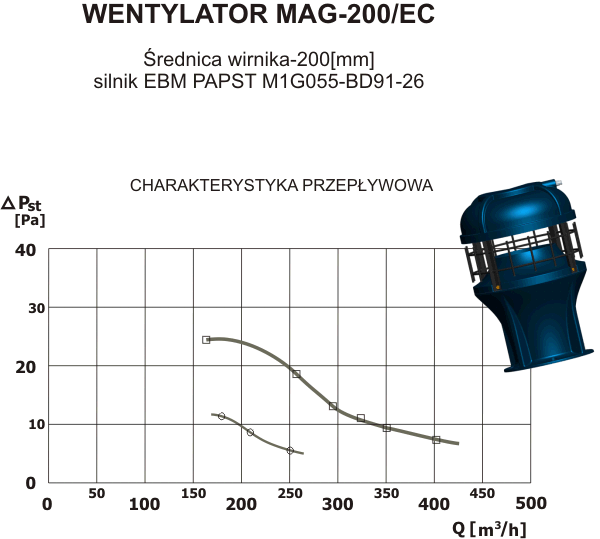

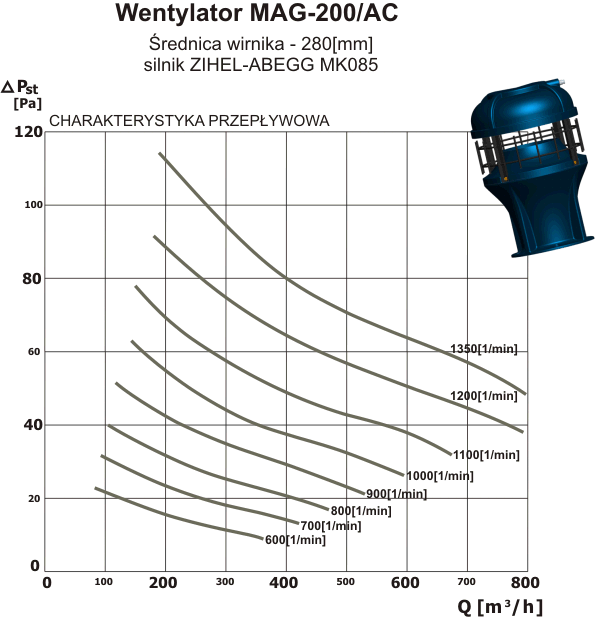

Charakterystyki

1 6

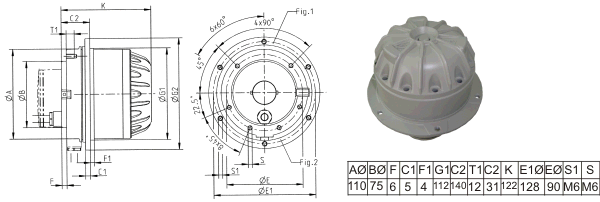

Wymiary

6

Wersje

  Jednobiegowe Napięcie 3 x 400V Jednobiegowe Napięcie 1 x 230V Dwubiegowe Napięcie 3 x 400V Dwubiegowe Napięcie 1 x 230V
MAG-200/AC* - - -
MAG-200/AC** - - -

*wentylator napędzany silnikiem z wirującym stojanem niskiej mocy, z możliwością regulacji obrotów w zakresie (40-100)[%] jego obrotów nominalnych. Cena nie obejmuje regulatora.
**wentylator napędzany silnikiem elektronicznie komutowanym, niskiej mocy, dwubiegowy
