Wentylator dachowy przeciwwybuchowy VENTO-EX

Producent:
Kod produktu: wybierz wariant
VENTO PW-200/900 VENTO PW-200/900 4895.40 3980.00 Dostępność
VENTO PW-200/1400 VENTO PW-200/1400 4895.40 3980.00 Dostępność
szt
Zapytaj o produkt
Jesteś zainteresowany zakupami hurtowymi/instalatorskimi?
Skontaktuj się z naszym działem handlowym.

Wentylator dachowy VENTO Ex przeznaczony jest do eksploatacji w pomieszczeniach i przestrzeniach zagrożonych wybuchem klasyfikowanych jako [STREFA 2].
[Klasa wybuchowości : IIA. IIB. IIC] [Klasa temperaturowa : T1, T2, T3].
Wentylatory typu VENTOEx-200 klasyfikowane są w grupie wentylatorów kanałowych, diagonalnych z tworzyw sztucznych.

Wentylatory typu VENTO Ex-200 w zależności od klasyfikacji pomieszczeń i przestrzeni zagrożonych wybuchem oraz warunków eksploatacji produkowane są w trzech odmianach konstrukcyjnych jako:

  • wentylatory do pracy w atmosferze gazów wybuchowych – [G].
  • wentylatory do pracy w atmosferze pyłów wybuchowych – [D].
  •  wentylatory do pracy w atmosferze gazów lub pyłów wybuchowych wybuchowych z regulacją obrotów.

Główne elementy konstrukcyjne (obudowa, pokrywa zamykająca) wykonywane są z antystatyzowanych kompozytów poliestrowo-szklanych. Zastosowanie antystatyzowanych kompozytów opartych na żywicach zbrojonych włóknem szklanym zapewnia konstrukcji dużą wytrzymałość mechaniczną oraz odporność na oddziaływanie atmosferyczne i chemiczne. Powierzchnie elementów obudowy wykończone są warstwą antystatyzowanego żelkotu.
Rezystancja powierzchniowa elementów konstrukcyjnych wykonanych z antystatyzowanych kompozytów [Rs ≤ 1000000 ( Ώ )]. Wentylator wymaga uziemienia.
W budowie wentylatorów stosowane są również w zależności od wymagań wytrzymałościowych oraz specjalnych warunków eksploatacyjnych inne materiały konstrukcyjne takie jak kompozyty z włókien węglowych - WIRNIK.


Wirniki wentylatorów wyrównoważane są dynamicznie w klasie [G 2.5]. Każdy wentylator przechodzi kontrolę wyrównoważania w łożyskach własnych na stanowisku prób ruchowych [ISO 2372].
Wentylatory typu VENTO Ex-200 przeznaczone są do transportu niezapylonego czynnika
[p < 0.3 ( g/Nm3] o temperaturze [t ≤ 40 ( °C )].
W zależności od warunków eksploatacyjnych lub innych warunków ruchowych na miejscu zabudowy wentylatory mogą być dostarczone z silnikami asynchronicznymi, klatkowymi, trzyfazowymi, jednobiegowymi budowy wzmocnionej [EExe] lub budowy nieiskrzącej [EExnA] do pracy w atmosferze gazów wybuchowych [G ] lub pyłów wybuchowych [D].
Wentylatory typu VENTO Ex-200 bez regulacji obrotów, przeznaczone do transportu gazów lub pyłów wybuchowych dostarczane są z zabudowanymi silnikami budowy wzmocnionej [EExe].
Właściwe warunki zasilania i zabezpieczeń prądowych zapewnia zastosowanie zestawów rozruchowo – zabezpieczających typu [S–ZEx /…/edn].

Wentylatory typu VENTO Ex-200 z regulacją obrotów, przeznaczone do transportu gazów lub pyłów wybuchowych dostarczane są z zabudowanym silnikiem budowy nieiskrzącej [EExnA] zasilanym z predysponowanego dla silnika falownika [wymagane dopuszczenie stacji atestującej]. Właściwe warunki zasilania zapewnia zastosowanie [FAlownikowych Układów STerowania typu [FAUST] ].
Wentylator typu VENTO Ex-200 przystosowany jest do montażu pomiędzy kanałami wentylacyjnymi uzbrojonymi w kołowe przyłącza kołnierzowe.
Wentylator charakteryzuje się niskim poziomem hałasu emitowanym do sieci kanałów wentylacyjnych oraz do otoczenia.

Dane techniczne

  Typ Silnika Krotność prądu rozruchowego Cecha dopuszczenia silnika

Obroty

Moc

Napięcie

Prąd IM[A]

przy napięciu

[obr/min] [kW] [V] 230[V] 400[V]
VENTO EX
ExeIIG
ExSKg 63-4A BESEL 3,40 II 2G
EXE II T3
KEMA 03 ATEX 2176
1400 0,12 400 - 0,50
ExSKg 63-6B BESEL 1,90 II 2G
EXE II T3
KEMA 03 ATEX 2176
900 0,06 400 - 0,50
VENTO EX
Ex nA
Eex nA 63-4 WEG 4,20 II 3 GEx nA II T3
II 3DT 1600C IP65
1400 0,12 230/400 0,77 0,44
Eex nA 63-6 WEG 3,50 II 3 GEx nA II T3
II 3DT 1600C IP65
900 0,12 230/400 0,85 0,49

VENTO EX

ExeIID

ExSKg 63-4A Besel 3,40 II 2D
Exe II T3
KEMA 03 ATEX 2176
1400 0,06 400 - 0,50
ExSKg 63-6B Besel 1,90 II 2D
Exe II T3
KEMA 03 ATEX 2176
900   400 - 0,55

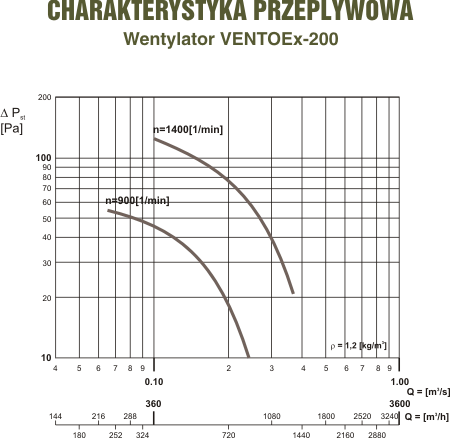

Charakterystyki

1

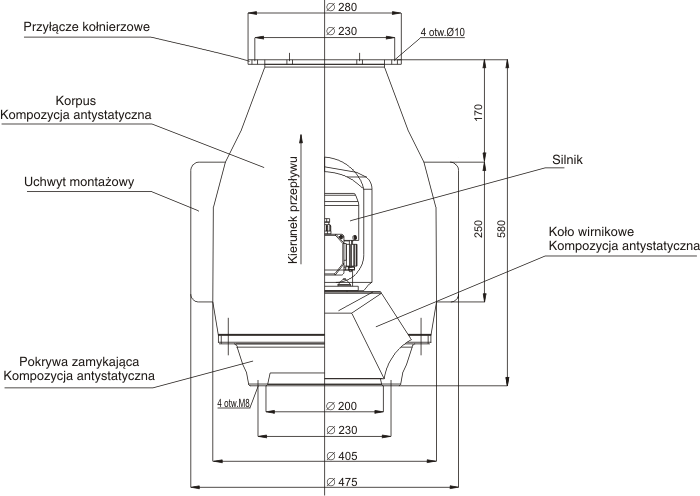

Wymiary

4
