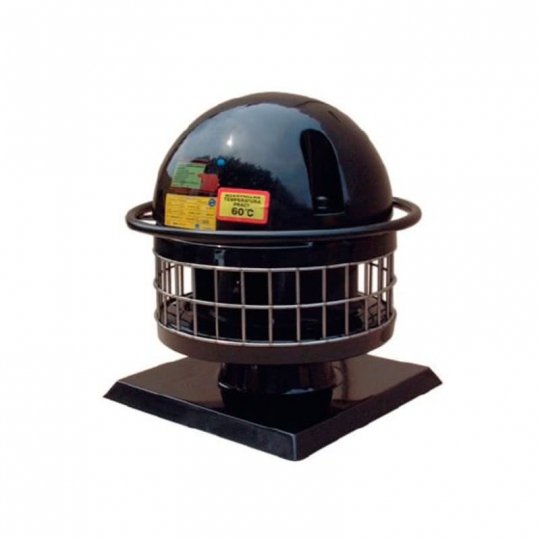

Wentylator dachowy przeciwybuchowy DAEx

Producent:
Kod produktu: wybierz wariant
DAExC-160/700 DAExC-160/700 4218.90 3430.00 Dostępność
DAExC-160/900 DAExC-160/900 4218.90 3430.00 Dostępność
DAExC-160/1400 DAExC-160/1400 4218.90 3430.00 Dostępność
DAExC-200/700 DAExC-200/700 4858.50 3950.00 Dostępność
DAExC-200/900 DAExC-200/900 4858.50 3950.00 Dostępność
DAExC-200/1400 DAExC-200/1400 4858.50 3950.00 Dostępność
DAExC-250 MW/700 DAExC-250 MW/700 6875.70 5590.00 Dostępność
DAExC-250 MW/900 DAExC-250 MW/900 6875.70 5590.00 Dostępność
DAExC-250 MW/1400 DAExC-250 MW/1400 6875.70 5590.00 Dostępność
DAExC-315 MX/700 DAExC-315 MX/700 8351.70 6790.00 Dostępność
DAExC-315 MX/900 DAExC-315 MX/900 8351.70 6790.00 Dostępność
DAExC-315 MX/1400 DAExC-315 MX/1400 8351.70 6790.00 Dostępność
DAExC-400 MX/700 DAExC-400 MX/700 15129.00 12300.00 Dostępność
DAExC-400 MX/900 DAExC-400 MX/900 15129.00 12300.00 Dostępność
DAExC-630/700 DAExC-630/700 35645.40 28980.00 Dostępność
Cena katalogowa netto: 3430.00 zł/szt
Cena katalogowa brutto: 4218.90 zł/szt
szt
Zapytaj o produkt
Jesteś zainteresowany zakupami hurtowymi/instalatorskimi?
Skontaktuj się z naszym działem handlowym.

Wentylator dachowy DAEx to wentylator dachowy typoszeregu DAExC przeznaczony jest do eksploatacji w pomieszczeniach i przestrzeniach zagrożonych wybuchem klasyfikowanych jako [STREFA 2].
Wentylatory posiadają atest Kopalni Doświadczalnej BARBARA Głównego Instytutu Górnictwa - Katowice: [Klasa wybuchowości: IIA, IIB, IIC] [Klasę temperaturowa: T1, T2, T3]
Zasadnicze miejsca zastosowań to acetylenownie, wodorownie, lampownie górnicze, akumulatorownie, malarnie, pralnie chemiczne, magazyny chemiczne, magazyny olejów i smarów itp.
Wentylatory dachowe typoszeregu DAExC klasyfikowane są w grupie wentylatorów promieniowych z tworzyw sztucznych z wyrzutem poziomym. Wyrzut pionowy realizowany jest przez zastosowanie kierownicy spełniającej równocześnie rolę dodatkowej osłony akustycznej.

Wentylatory typu DAExC w zależności od klasyfikacji pomieszczeń i przestrzeni zagrożonych wybuchem oraz warunków eksploatacji produkowane są w trzech odmianach konstrukcyjnych jako:

  •  wentylatory do pracy w atmosferze gazów wybuchowych [ [G] [STREFA 2] ].
  • wentylatory do pracy w atmosferze pyłów wybuchowych [ [D] [STREFA 2] ]
  •  wentylatory do pracy w atmosferze gazów lub pyłów wybuchowych wybuchowych z regulacją obrotów.

Wentylatory typoszeregu DAExC dostępne są w dwóch wykonaniach specjalnych:

  • wentylatory o podwyższonej odporności na oddziaływania chemiczne – [k]
  • wentylatory ciepło-odporne – [VE].

Główne elementy konstrukcyjne (obudowa, wirnik) wykonywane są z antystatyzowanych kompozytów poliestrowo-szklanych lub antystatyzowanych kompozytów winyloestrowo-szklanych (w przypadku wentylatorów przeciwwybuchowych w wykonaniu specjalnym: kwasoodpornych – [k] i ciepłoodpornych [VE] ). Zastosowanie antystatyzowanych kompozytów opartych na żywicach zbrojonych włóknem szklanym zapewnia konstrukcji dużą wytrzymałość mechaniczną oraz odporność na oddziaływanie atmosferyczne i chemiczne. Powierzchnie elementów obudowy wykończone są warstwą antystatyzowanego żelkotu.
Rezystancja powierzchniowa elementów konstrukcyjnych wykonanych z antystatyzowanych kompozytów [Rs ≤ 1000000 (Ώ)]. Wentylator wymaga uziemienia.
W budowie wentylatorów stosowane są również w zależności od wymagań wytrzymałościowych oraz specjalnych warunków eksploatacyjnych inne materiały konstrukcyjne takie jak kompozyty z włókien węglowych.
Wirniki wentylatorów wyrównoważane są dynamicznie w klasie [G 2.5]. Każdy wentylator przechodzi kontrolę wyrównoważania w łożyskach własnych na stanowisku prób ruchowych [ISO 2372].
Wentylatory typoszeregu DAExC przeznaczone są do transportu niezapylonego czynnika [p < 0.3 ( g/Nm3)] o temperaturze [t ≤ 40 (°C)], natomiast w wykonaniu ciepłoodpornym o temperaturze [t ≤60 (°C )].
W zależności od warunków eksploatacyjnych lub innych warunków ruchowych na miejscu zabudowy wentylatory mogą być dostarczone z silnikami asynchronicznymi, klatkowymi, trzyfazowymi, jednobiegowymi budowy wzmocnionej [Exe] lub budowy nieiskrzącej [ExnA] do pracy w atmosferze gazów wybuchowych [G] lub pyłów wybuchowych [D].
Wentylatory typoszeregu DAExC bez regulacji obrotów, przeznaczone do transportu gazów lub pyłów wybuchowych dostarczane są z zabudowanymi silnikami budowy wzmocnionej [Exe].
Wentylatory typoszeregu DAExC z regulacją obrotów, przeznaczone do transportu gazów lub pyłów wybuchowych dostarczane są z zabudowanym silnikiem budowy nieiskrzącej [ExnA] zasilanym z predysponowanego dla silnika falownika [ konieczne dopuszczenie Stacji Atestującej]. Właściwe warunki zasilania i zabezpieczeń prądowych zapewnia zastosowanie Falownikowych Układów Sterowania typu [FAUST].
Przy zasilaniu silnika z rozdzielnicy typu [FAUST] wyłączników serwisowych
typu [WIS] nie stosuje się pod groźbą uszkodzenia przetwornicy częstotliwości
rozdzielnicy [FAUST].
Rozdzielnice typu [FAUST] oraz wyłączniki serwisowe typu [WIS] mogą być montowane wyłącznie poza strefą zagrożoną wybuchem.
Wentylator przystosowany jest do montażu na konstrukcji wsporczej (np. podstawa dachowa, podstawa tłumiąca [PTS], wywietrzak zintegrowany [WZEx] ) wyposażonej w kołowe przyłącze kołnierzowe.

Dane techniczne

  Typ Silnika

Moc

Cecha dopuszczalna

Krotność prądu rozruchowego

Napięcie

Prąd Czas nagrzewania
[kW] [IA/IM] [V] [A]

DAEx - 160

ExSkg63-4A1 Besel 0,12 III 2 G Exe II T3 KEMA 03
ATEX 2176
3,40 400 0,50 50,3
ExSkg63-6B1 Besel 0,06 1,90 400 0,55 70,5
ExSkg63-6B1 Besel 0,18 II 2 G Exe II T3 PTB99 ATEX 3311 2,50 400 0,78 150,0

DAEx - 200 ExE II G

ExSKh 71-4A1 BESEL 0,25 II2 G Exe III T3 KEMA 03 ATEX 2178 3,70 400 0,80 41,7
EXSKH 71-6A1 BESEL 0,18 2,80 400 0,80 26,0
KPER 80 K8 VEM  MOTORS 0,18 II 2 G Exe II T3 PTB99 ATEX 3311 2,50 400 0,78 150,0
DAExC - 200 EX nA Ex nA 71-4 WEG 0,25 II 3 G Ex nA II T3 II 3 D T1600C 5,00 230/400 1,23/0,71 T3/160
Ex nA 71-6 WEG 0,16 II 3 G Ex nA II T3 II 3 D T1600C 3,30 230/400 1,28/0,74 T3/160
Ex nA 71-8 WEG 0,12 II 3 G Ex nA II T3 II 3 D T1600C 2,50 230/400 1,14/0,66 T3/160
DAExC - 200 Exe II D ExSKh 71-4A1 Besel 0,25 II 2 D Exe II T3 KEMA 03 ATEX 2178 3,70 400 0,80 130
ExSKh 71-6A Besel 0,18 II 2 D Exe II T3 KEMA 03  ATEX 2170 2,80 400 0,80 130
KPER 71 K8 VEM Motors 0,09 II 2 D Exe II T3 DMT 00 ATEX E012X 2,10 400 0,56 125

DAEx - 250 MW Exe II G



Ex SKh 80-4A1 Besel 0,55 II 2 G Exe II T3 KEMA 03 ATEX 2180 3,40 400 1,60 16,5
Ex SKh 80-6A1 Besel 0,18 II 2 G Exe II T3 KEMA 03 ATEX 2178 2,80 400 0,80 26,0
KPER 80 KS VEM Motors 0,18 II 2 G Exe II T3 KEMA 03 ATEX 3311 2,50 400 0,78 150,0
DAEx - 250 MW E x nA Ex nA 80-4 WEG 0,55 II 3 G Ex nA II T3 ii 3 D T1600C 6,0 230/400 2,37/1,36 T3/160
Ex nA 71-6 WEG 0,25 II 3 G Ex nA II T3 ii 3 D T1600C 3,50 230/400 1,72/0,99 T3/160
Ex nA 71-8 WEG 0,12 II 3 G Ex nA II T3 ii 3 D T1600C 2,50 230/400 1,14/0,66 T3/160
DAEx - 250 MW Exe II D ExSKh 80-4A1 Besel 0,55 II 2 D Exe II T3 KEMA 03 ATEX 2180 3,40 400 1,60 130
ExSKh 71-6A1 Besel 0,18 II 2 D Exe II T3 KEMA 03 ATEX 2178 2,80 400 0,80 130
KPER 71 K8 VEM Motors 0,09 II 2 D Exe II T3 DMT 00 ATEX E012X 2,10 400 0,56 125
DaExC-630 Ex nA 160M-8 WEG 5,50 II 3 G Ex nA II T3 II 3 D T1600C 5,20 400 13,5 T3/160
DAExC-315 MX ExSKh 80-4B Besel 0,75 II 2 G Exe II T3 KEMA 03 ATEX 2180 4,60 400 2,10 20,0
ExSKh 71-6B Besel 0,25 II 2 G Exe II T3 KEMA 03 ATEX 2178 2,80 400 1,00 22,1
KPER 80 K8 VEM Motors 0,18 II 2 G Exe II T3 PTB 99 ATEX 3311 2,50 400 0,78 150,0
DAExC-315 MX Ex nA Ex nA 80-4 WEG 0,75 II 3 G Ex nA II T3 II 3 D T1600C 5,50 230/400 2,97/1,71 T3/160
Ex nA 71-6 WEG 0,25 II 3 G Ex nA II T3 II 3 D T1600C 3,50 230/400 1,72/0,99 T3/160
Ex nA 71-8 WEG 0,12 II 3 G Ex nA II T3 II 3 D T1600C 2,50 230/400 1,14/0,66 T3/160

DAExC-315 MX Exe II D

EXSKh 80-4B Besel 0,75 II 2 D Exe II T3 KEMA 03  ATEX 2180 4,60 400 2,10 130
EXSKh 71-6B Besel 0,25 III 2 D Exe II T3 KEMA 03 ATEX 2178 2,80 400 1,00 130
KPER 71 G8 VEM Motors 0,12 II 2 D Exe II T3 DMT OD ATEX E012X 2,30 400 0,70 125
DAExC-400 MX ExE II G KPER 100 L-6 VEM Motors 1,40 II 2 G Exe II T3 PTB 99 ATEX 3313 4,20 400 3,75 20,0
KPER 100 Lx-8 VEM Motors 0,95 II 2 G Exe II T3 PTB 99 ATEX 1015 4,10 400 2,75 60,0
DAExC-400 MX Ex nA ExnA 100L-6 WEG 1,50 II 3 g Ex nA II T3 II 3 D T1600C 4,80 230/400 6,55/3,78 T3/160
ExnA 100L-8 WEG 1,10 II 3 g Ex nA II T3 II 3 D T1600C 4,10 230/400 5,85/3,38 T3/160
DAExC-400 MX ExE II D KPER 100L-6 Vem Motors 1,50 II 2 D Exe II T3 DMT 00 ATEX E012X 4,60 400 3,90 125
KPER 100Lx-8 Vem Motors 1,10 II 2 D Exe II T3 DMT 00 ATEX E012X 4,0 400 3,30 125

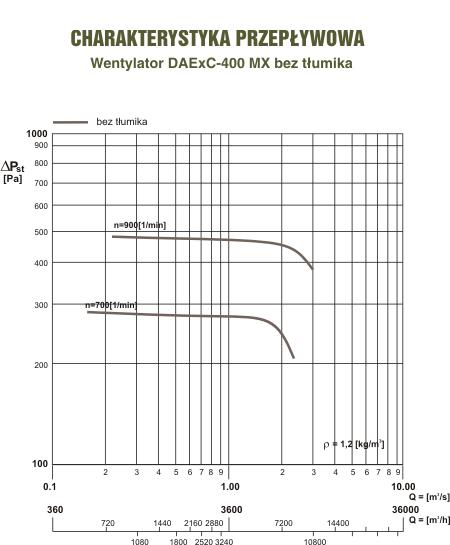

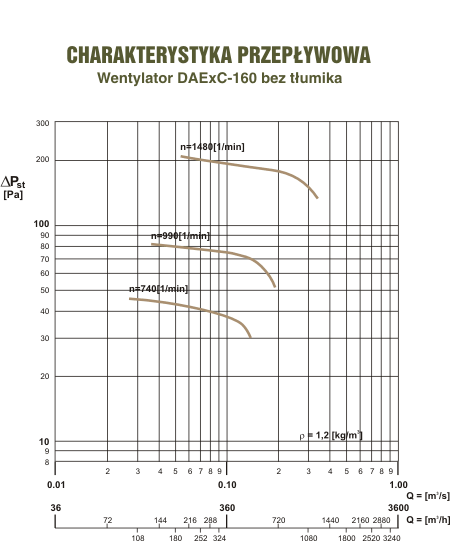

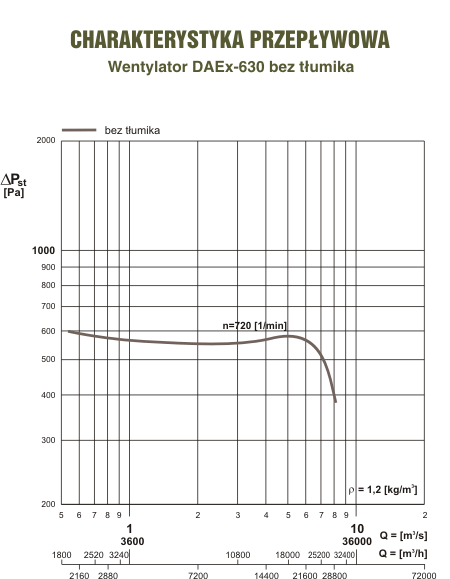

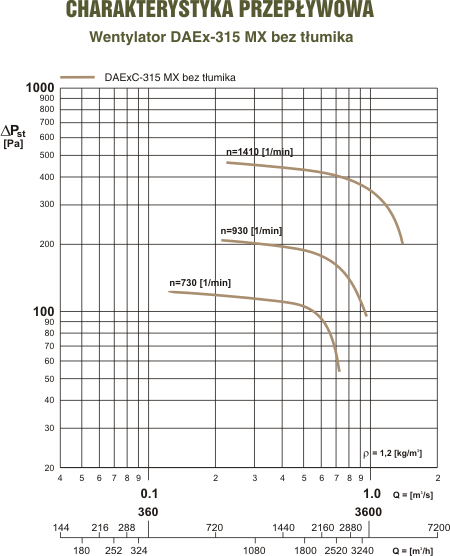

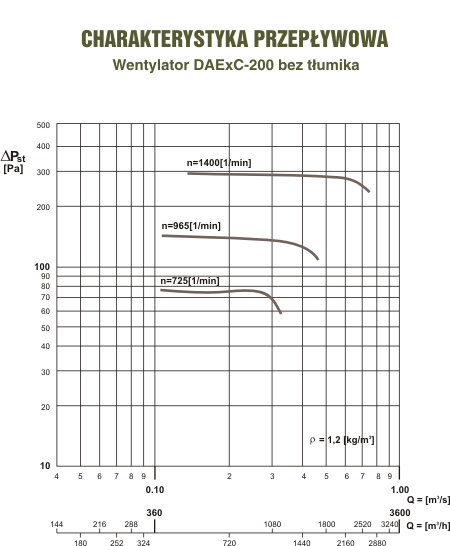

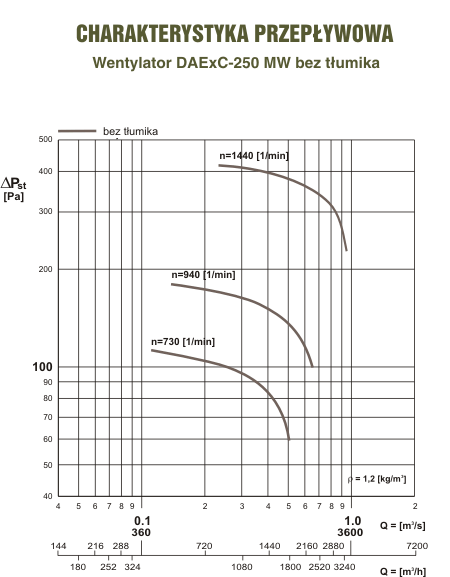

Charakterystyki

3 95
0 4
4 75

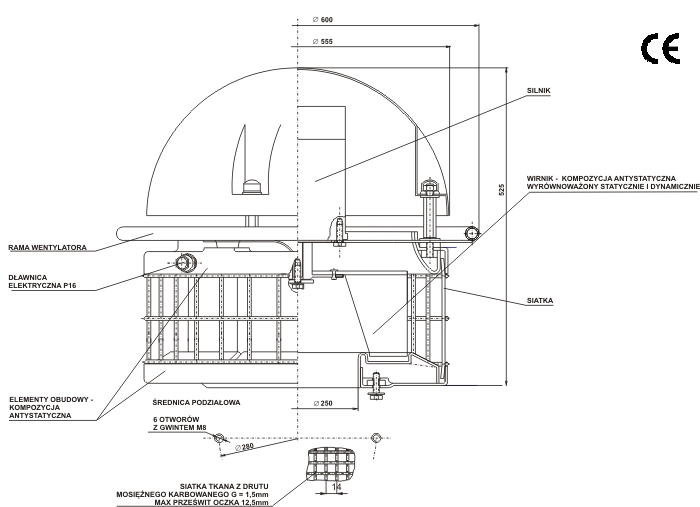

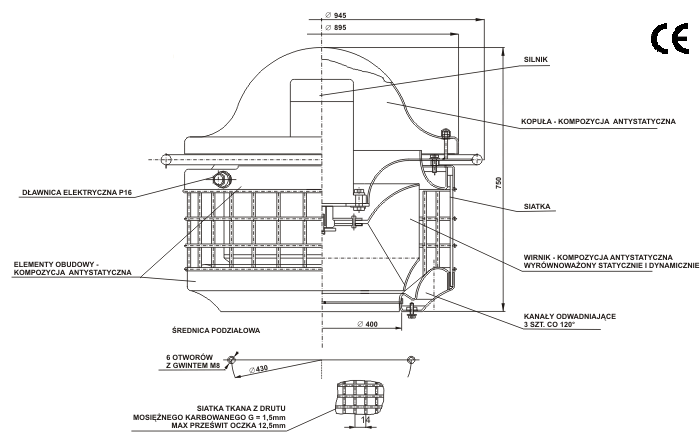

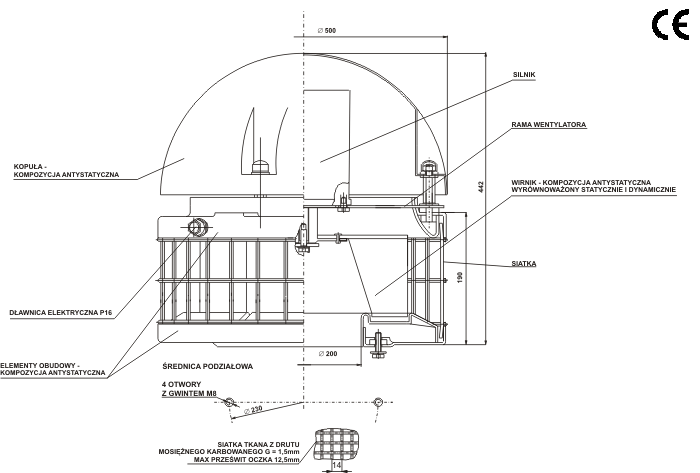

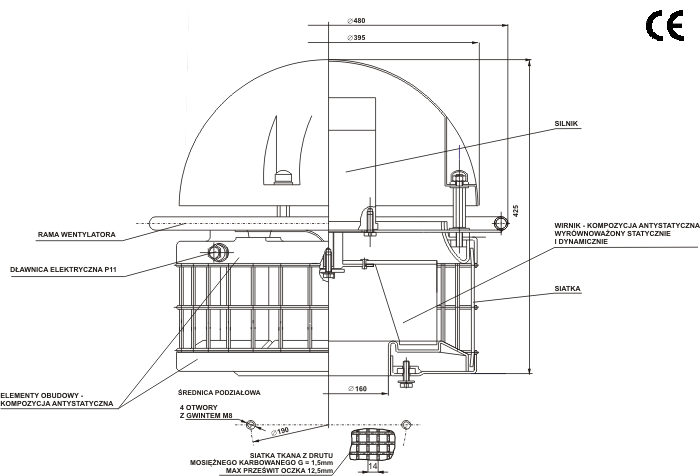

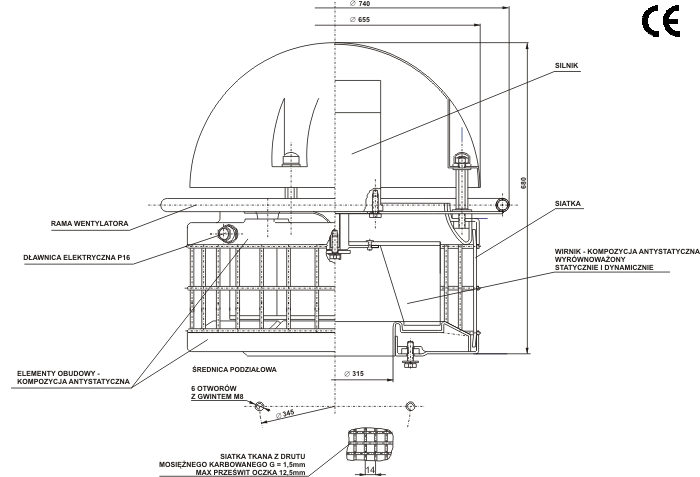

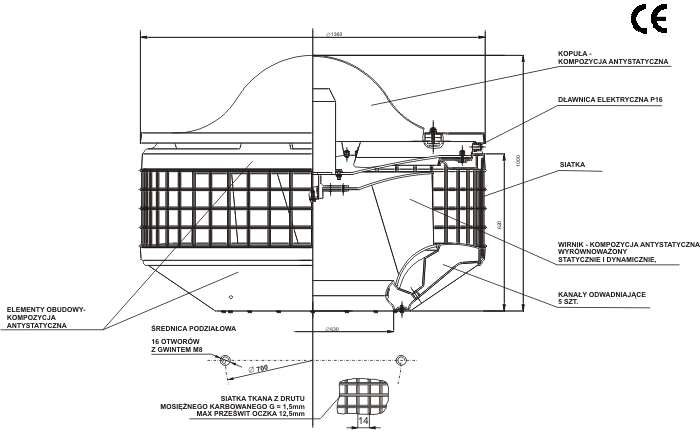

Wymiary

5 900
01 7
95 8
