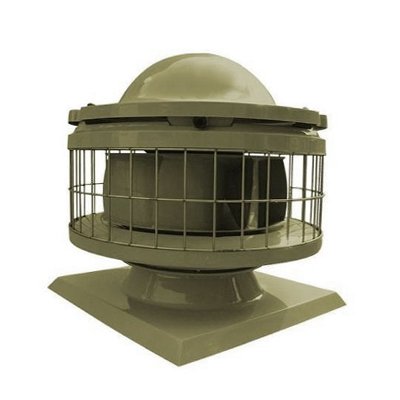

Wentylator dachowy SILWENT (do 7.835 m3/h)

Producent:
Kod produktu: wybierz wariant
SILWENT-160 MW/700 SILWENT-160 MW/700 3936.00 3200.00 Dostępność
SILWENT-160 MW/900 SILWENT-160 MW/900 3936.00 3200.00 Dostępność
SILWENT-160 MW/1400 SILWENT-160 MW/1400 3936.00 3200.00 Dostępność
SILWENT-160 MW/1400/230 SILWENT-160 MW/1400/ 3936.00 3200.00 Dostępność
SILWENT-160 MW/700/VE SILWENT-160 MW/700/V 4723.20 3840.00 Dostępność
SILWENT-160 MW/900/VE SILWENT-160 MW/900/V 4723.20 3840.00 Dostępność
SILWENT-160 MW/1400/VE SILWENT-160 MW/1400/ 4723.20 3840.00 Dostępność
SILWENT-160 MW/1400/230/VE SILWENT-160 MW/1400/ 4723.20 3840.00 Dostępność
SILWENT-315/700 SILWENT-315/700 6801.90 5530.00 Dostępność
SILWENT-315/900 SILWENT-315/900 6801.90 5530.00 Dostępność
SILWENT-315/1400 SILWENT-315/1400 6801.90 5530.00 Dostępność
SILWENT-315/700/VE SILWENT-315/700/VE 8167.20 6640.00 Dostępność
SILWENT-315/900/VE SILWENT-315/900/VE 8167.20 6640.00 Dostępność
SILWENT-315/1400/VE SILWENT-315/1400/VE 8167.20 6640.00 Dostępność
Cena katalogowa netto: 3200.00 zł/szt
Cena katalogowa brutto: 3936.00 zł/szt
szt
Zapytaj o produkt
Jesteś zainteresowany zakupami hurtowymi/instalatorskimi?
Skontaktuj się z naszym działem handlowym.

Wentylator dachowy SILWENT przeznaczony jest do pracy we wszystkich rodzajach instalacjach wentylacji bytowej i przemysłowej, uwzględniając różne warunki eksploatacyjne. Wentylatory dachowe typoszeregu SILWENT klasyfikowane są w grupie wentylatorów promieniowych z tworzyw sztucznych z wyrzutem poziomym. Wyrzut pionowy powietrza wentylacyjnego może być zrealizowany przez zastosowanie kierownicy.

Wentylatory typu SILWENT produkowane są w trzech rodzajach wykonania jako :

  • standardowe [s]
  • kwasoodporne [k]
  • ciepłoodporne [VE].

Wentylatory typu SILWENT charakteryzują się zmniejszonym poziomem ciśnienia akustycznego przy wyraźnie wyższej wydajności i podciśnieniach roboczych wentylatora. Zasadnicze elementy konstrukcyjne ( obudowa, wirnik, rama ) wykonywane są z kompozytów poliestrowo-szklanych (w przypadku wentylatorów standardowych – [s]) lub kompozytów winyloestrowo-szklanych (w przypadku wentylatorów kwasoodpornych – [k] i ciepłoodpornych [VE] ). Zastosowanie kompozytów opartych na żywicach zbrojonych włóknem szklanym zapewnia konstrukcji dużą wytrzymałość mechaniczną oraz odporność na oddziaływanie atmosferyczne i chemiczne. Powierzchnie elementów obudowy wykończone są warstwą żelkotu barwionego wg. kolorów podstawowych palety RAL. Odporność żelkotów na promieniowanie UV zapewnia estetyczny wygląd w okresie wieloletniego użytkowania.

Wirniki wentylatorów wyrównoważane są dynamicznie w klasie [G 2.5]. Każdy wentylator przechodzi kontrolę wyrównoważania w łożyskach własnych na stanowisku prób ruchowych [ISO 2372].

Wentylatory typoszeregu SILWENT przeznaczone są do transportu niezapylonego czynnika [p < 0.3 ( g/Nm3] o temperaturze [t ≤ 40 ( °C )], natomiast w wykonaniu ciepłoodpornym o temperaturze[t ≤70 ( °C )]

W zależności od warunków zasilania na miejscu zabudowy wentylatory mogą być dostarczone z silnikami asynchronicznymi, klatkowymi jednofazowymi [TYLKO WIELKOŚĆ SILWENT 160] lub trzyfazowymi jedno lub wielobiegowymi [TYLKO WIELKOŚĆ SILWENT 315 P2 – n = 900/700 ( 1/min )]. Silnik asynchroniczny, klatkowy, trzyfazowy, jednobiegowy wentylatora może być zasilany i regulowany ( płynna regulacja obrotów ) przy pomocy przetwornicy częstotliwości.

Właściwe podłączenie elektryczne silników jednobiegowych jedno lub trzyfazowych wentylatorów zapewnia zastosowanie zestawów rozruchowo-zabezpieczających typu [S – Z]. Zaleca się stosowanie wyłączników serwisowych typu [WIS]. W przypadku wyboru wentylatora z regulacją obrotów właściwe warunki zasilania i zabezpieczeń prądowych silnika zapewnia zastosowanie FAlownikowych Układów STerowania typu [FAUST].

Przy zasilaniu silnika z rozdzielnicy typu [FAUST] wyłączników serwisowych typu [WIS] nie stosuje się pod groźbą uszkodzenia przetwornicy częstotliwości rozdzielnicy [FAUST]. Wentylator przystosowany jest do montażu na konstrukcji wsporczej ( np. podstawa dachowa, podstawa tłumiąca [PTL, PTS], wywietrzak zintegrowany typu [ WZ] ) wyposażonej w kołowe przyłącze kołnierzowe

Przeznaczenie

Wentylatory typoszeregu Silwent przeznaczone są do pracy we wszelkiego rodzaju instalacjach wentylacji wyciągowej.

Dane techniczne

  Typ Silnika

Obroty

Moc

Napięcie

Prąd IM[A]

przy napięciu

Krotność prądu rozruchowego

Zakres wyzwalacza termicznego Nastawienie wyzwalacza termicznego
[obr/min] [kW] [V] 230[V] 400[V] [IA/IM] [A] [A]
SILWENT-160

SKg 63-4A Besel

1400 0,12 230/400 0,70 0,45 3,2 0,4-0,63 0,50
SKg 63-6A Besel 900 0,09 230/400 0,80 0,45 1,9 0,4-0,63 0,50
SKg63-8A Besel 700 0,04 230/400 0,60 0,45 1,7 0,4-0,63 0,50
SEKg 63-4A Besel 1400 0,12 230 1,20 - 2,2 1,0-1,6 1,40
SILWENT-315 SKh 80X-4D Besel 1400 1,50 230/400 7,45 4,30 3,8 4,0-6,3 4,9
SKh 80-6A Besel 900 0,37 230/400 2,40 1,40 3,0 1,0-1,6 1,7
SKh 80-8A Besel 700 0,18 230/400 1,55 0,90 2,3 1,0-1,6 1,10

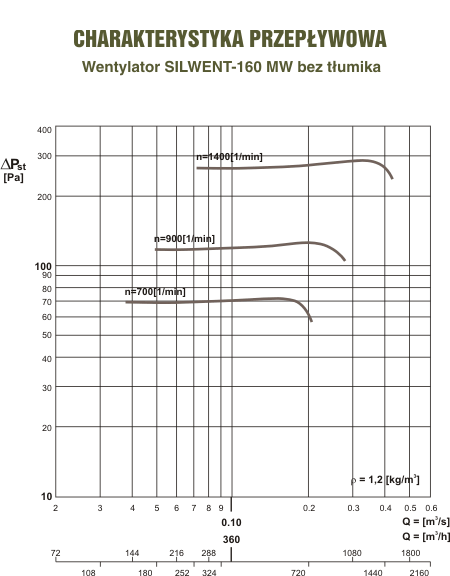

Charakterystyki

3 78

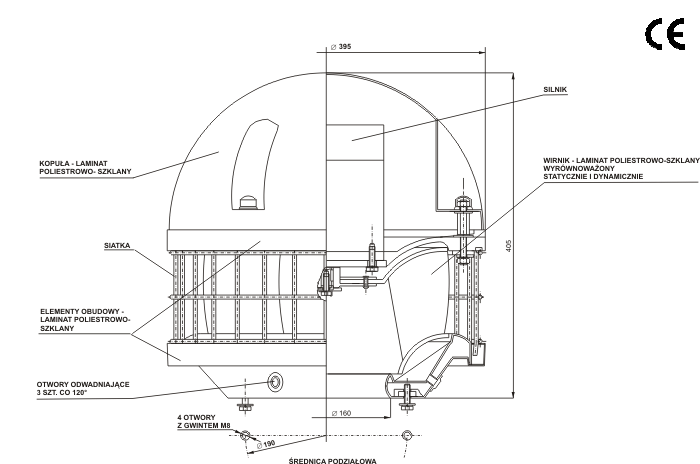

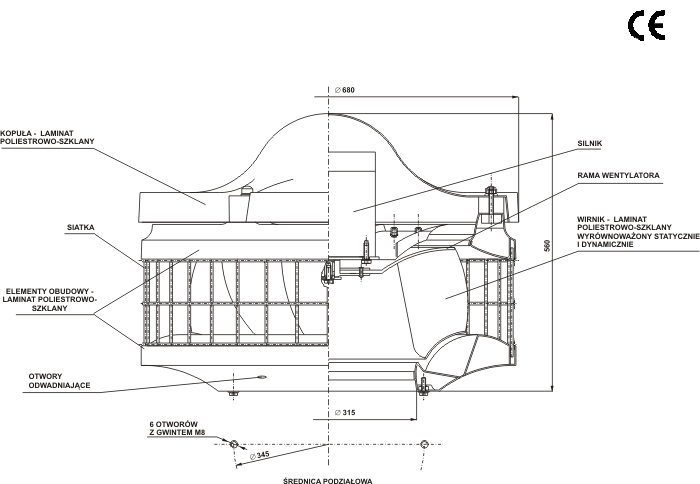

Wymiary

4 5



Pliki do pobrania
